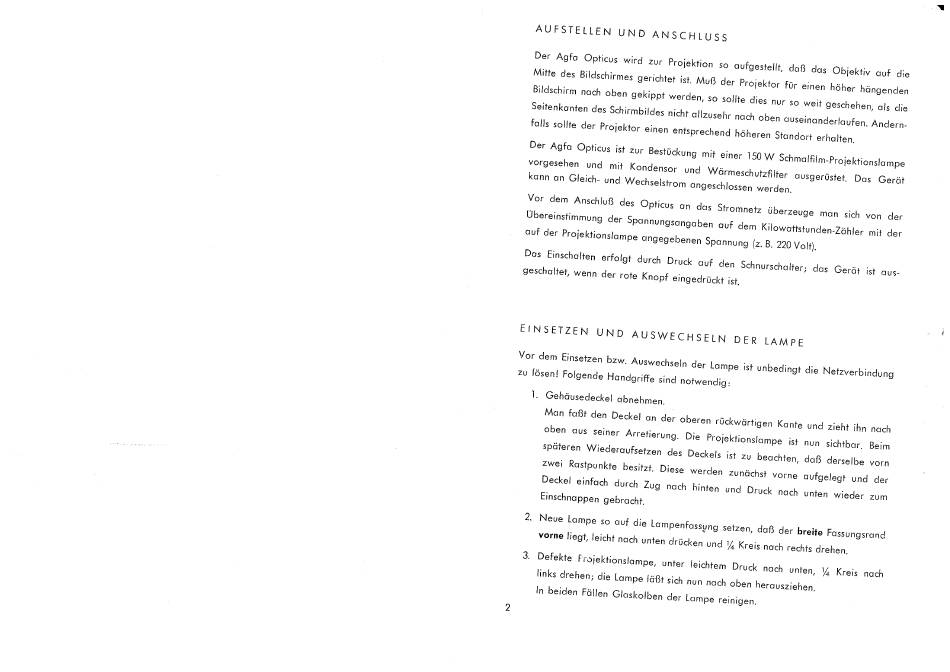

AUFSTELLEN UND ANSCHLUSS
Der Agfa Opticus Wird zur Proiektion so aufgestellt, daß das Obiektiv auf die
Mitte des Bildschirmesgerichtet ist. Muß der Proiektor für einen höher höngenden
Bildschirm nach oben gekippt werden, so solite dies nur so weit geschehen,als die
Seitenkanten des Schirmbildes nicht allzusehr
falls sollte der Proiektor einen entsprechend höheren Standort erhalten.
Der Agfa Opticus ist zur Bestückung mit einer 150NN Schmalfilm-Proiektionslampe
vorgesehen und mit Kondensor und Wörmeschutzfilter ausgerüstet. Das Gerät
kann an Gleich- und Wechselstrom angeschlossen werden.
Vor dem Anschluß des Opticus an das Stromnetz überzeuge man sich von der
Ubereinstimmung der Spannungsangaben auf dem Kilowattstunden-Zähler mit der
auf der Proiektionslampe angegebenen Spannung (z. B. 220Volt).
Das Einschalten erfOlgt durch Druck auf den Schnurschalter; das Gerät ist aus-
geschaltet, wenn der rote Knopf eingedrückt ist.
EINSETZEN UND AUSWECHSELN
Vor dem Einsetzen bzw. Auswechseln der Lampe ist unbedingt die Netzverbindung
zu lösen! Folgende Handgriffe Sind notwendig:
1. Gehäusedeckel abnehmen.
Man faßt den Deckel an der Oberen rückwärtigen Kante und zieht ihn nach
oben aus seiner Arretierung. Die Proiektionslampe ist nun sichtbar. Beim
späteren Wiederaufsetzen des Deckels ist zu beachten, daß derselbe vorn
zwei Rastpunkte besitzt. Diese werden zunächst vorne aufgelegt und der
Deckel einfach durch Zug nach hinten und Druck nach unten wieder zum
Einschnappen gebracht.
2. Neue Lampeso auf die Lampenfassyng setzen,daß der breite Fassungsrand
vorne liegt, leicht nach unten drücken und 1/4Kreis nach rechts drehen.
3. Defekte Froiektionslampe, unter leichtem Druck nach unten, 1/4Kreis nach
links drehen; die Lampe iäßt sich nun nach oben herausziehen.
In beiden Fällen Glaskolben der Lampe reinigen.
2
nach oben auseinanderlaufen. Andern-
DER LAMPE
