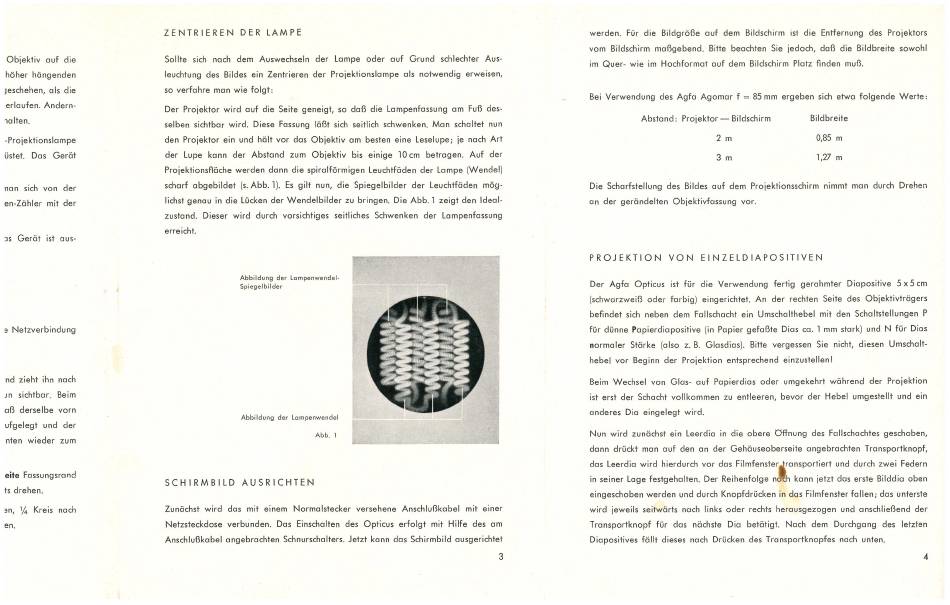

AGFA Opticus Gebrauchsanweisung Seite 3
ZENTRIEREN
DER
LAMPE
Sollte sich nach dem Auswechseln der Lampe Oder auf Grund schlechter Aus-
leuchtung des Bildes ein Zentrieren der Proiektionslampe als notwendig erweisen,
so verfahre man wie folgt:
Der Proiektor Wird auf die Seite geneigt, so daß die Lampenfassung am Fuß des-
selben sichtbar wird. Diese Fassung läßt sich seitlich schwenken. Man schaltet nun
den Proiektor ein und hält vor das Obiektiv am besten eine Leselupe; ie nach Art
der Lupe kann der Abstand zum Obiektiv bis einige 10 cm betragen. Auf der
Proiektionsfläche werden dann die spiralförmigen Leuchtfäden der Lampe (Wendel)
scharf abgebildet (s.Abb. 1). Es gilt nun, die Spiegelbilder der Leuchtfäden mög-
lichst genau in die Lücken der Wendelbilder zu bringen. Die Abb. 1 zeigt den Ideal-
zustand. Dieser Wird durch vorsichtiges seitliches Schwenken der Lampenfassung
erreicht.
Abbildung
der Lampenwendel-
Spiegelbilder
Abbildung
der Lampenwendel
Abb.
1
SCHIRMBILD
AUSRICHTEN
Zunächst
Wird
das
mit
einem
Normalstecker
Netzsteckdose verbunden. Das Einschalten des Opticus erfolgt
Anschlußkabel angebrachten Schnurschalters.Jetzt kann das Schirmbild ausgerichtef
versehene
Anschlußkabel
mit
einer
mit Hilfe des am
3
werden. Für die Bildgröße auf dem Bildschirm ist die Entfernung des Proiektors
vom Bildschirm maßgebend. Bitte beachten Sie iedoch, daß die Bildbreite sowohl
im Quer-
wie im Hochformat
auf dem Bildschirm
Bei Verwendung des Agfa Agomar f
85 mm ergeben sich etwa folgende Werte:
Abstand:
Proiektor— Bildschirm
Die Scharfstellung des Bildes auf dem Proiektionsschirm nimmt man durch Drehen
an der gerändelten Obiektivfassung
vor.
PROJEKTION
VON
EIN
ZELDIAPOSITIVEN
Der Agfa Opticus ist für die Verwendung fertig gerahmter Diapositive 5 x 5 cm
(schwarzweiß Oder farbig) eingerichtet. An der rechten Seite des Obiektivträgers
befindet sich neben dem Fallschacht ein Umschalthebel mit den Schaltstellungen P
für dijnne Papierdiapositive (in Papier gefaßte Dias ca. I mm stark) und N für Dias
normaler Stärke (also z. B. Glasdias). Bitte vergessenSie nicht, diesen Umschalt-
hebel vor Beginn der Proiektion entsprechend einzustellen!
Beim Wechsel von Glas- auf Papierdias Oder umgekehrt während der Proiektion
ist erst der Schacht vollkommen
zu entleeren, bevor der Hebel umgestellt und ein
anderes Dia eingelegt wird.
Nun Wird zunächst ein Leerdia in die obere Offnung des Fallschachtes geschoben,
dann drückt man auf den an der Gehäuseoberseite
das Leerdia Wird hierdurch vor das Filmfenster
in seiner Lage festgehalten. Der Reihenfolge n
eingeschoben werden und durch Knopfdrücken in das Filmfenster fallen; das unterste
Wird ieweils seitwärts nach links Oder rechts herausgezogen und anschließend der
Transportknopf
für das nächste Dia betätigt.
Diapositives fällt dieses nach Drücken des Transportknopfes nach unten.
Platz finden
muß.
Bildbreite
0,85 m
1,27 m
angebrachten Transportknopf,
ransportiert
und durch zwei Federn
kann ietzt das erste Bilddia Oben
Nach dem Durchgang des letzten
