Seite 3: Solar-Laderegler

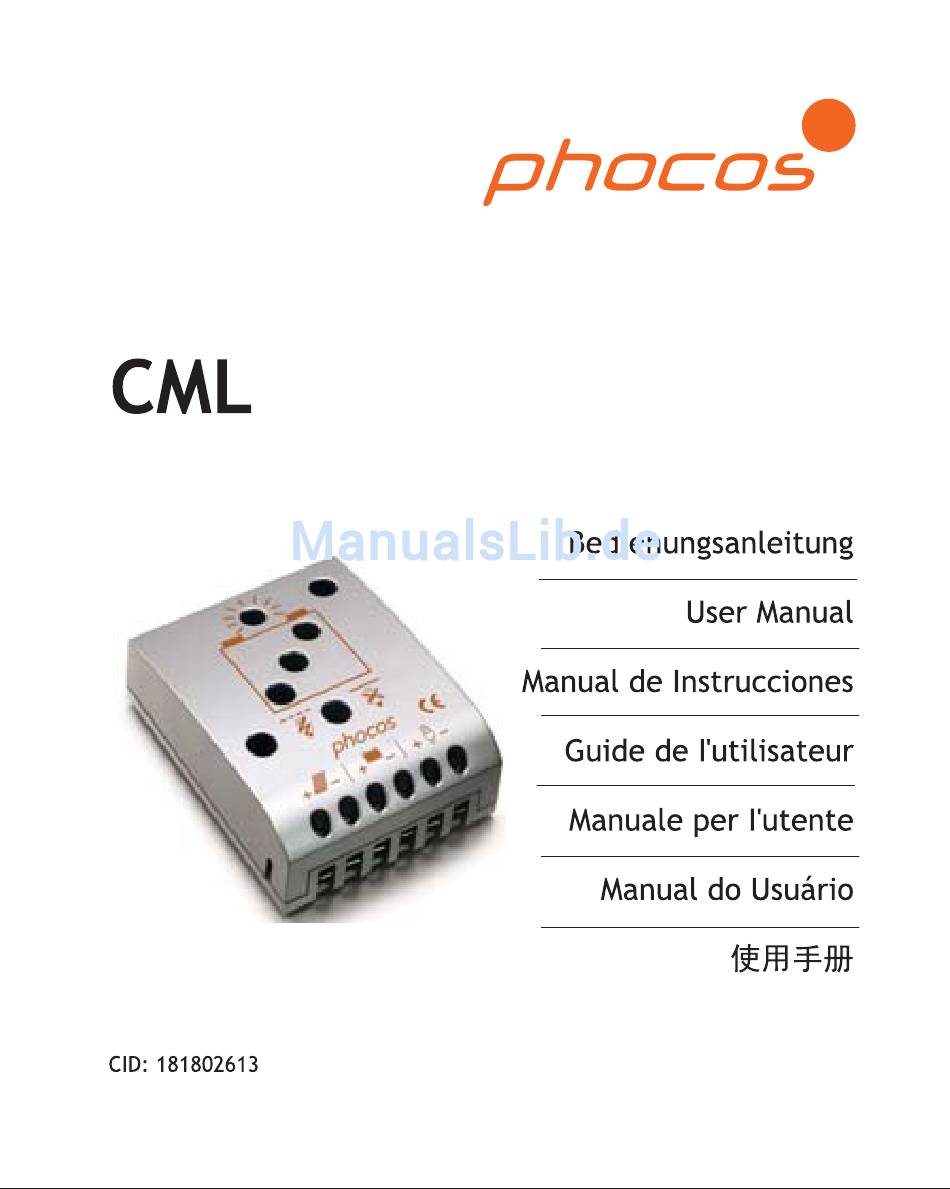

Phocos CML Solar-Laderegler Bedienungsanleitung (Deutsch) Sehr geehrter Kunde, Wir bedanken uns für den Kauf eines Phocos Produktes. Vor Benutzung lesen Sie sich bitte die Anleitung sorgfältig und gründlich durch. -
Seite 4: Funktionsbeschreibung
Mit Ihrem neuen CML Regler steht Ihnen ein nach dem neuesten Stand der Technik entwickeltes Gerät zur Verfügung, das sich durch besondere Features auszeichnet, wie beispielsweise: Eindeutige, leicht lesbare Anzeige des Ladezustandes Akustisches Signal bei Ladezustands-Änderung Tiefentladeschutz ladezustands- oder spannungsgesteuert... -
Seite 5: Montage Und Anschluss
Montage und Anschluss Das Gerät ist nur für die Anwendung im Innenbereich geeignet. Das Gerät muss vor Witterungseinflüssen wie direkter Sonneneinstrahlung oder Nässe geschützt werden. Der Regler darf nicht in Feuchträumen wie z.B. Bädern montiert werden. Der Regler misst zur Bestimmung der Ladespannung die Temperatur. Regler und Batterie müssen im selben Raum untergebracht werden. - Seite 6 Alternativ kann der Regler mit einer als Zubehör erhältlichen Montageplatte (CX-DR2) auf 35 mm DIN Hutschienen montiert werden.Legen Sie den Regler dazu auf die Montageplatte und schrauben Sie ihn mit den beiden mit der Montageplatte mitgelieferten Schrauben fest. Schließen Sie die Zuleitungen zur Batterie polrichtig an.
- Seite 7 HINWEIS: Beachten Sie auch die Hinweise des Batterieherstellers. Unmittelbar an der Batterie sollte eine Schmelz-Sicherung angebracht werden, um eventuelle Kurzschlüsse in den Batterieleitungen abzusichern. Die Sicherung muss dem Nennstrom des Ladereglers entsprechen: CML05: 20A, CML08: 20A, CML10: 30A, CML15: 30A, CML20: 40A Schließen Sie die Zuleitungen zum Solar- g e n e r a t o r p o l r i c h t i g...
-
Seite 8: Erdung Des Solarsystems
Schließen Sie die Zuleitungen zum Gleichstrom-Verbraucher polrichtig an. Um spannungsfrei zu arbeiten, schließen Sie die Kabel zuerst an den Verbraucher, dann an den Regler an. Achten Sie auf die Kabelquerschnitte: ² CML05: mind 2.5 mm ² CML08: mind 4 mm ²... - Seite 9 HINWEIS: Sollte das Gerät in ein Fahrzeug eingebaut werden, dessen Batterie-Minus an Masse liegt, so dürfen am Regler angeschlossene Verbraucher und das Modul keinesfalls mit der Fahrzeug Masse verbunden sein, da dies den Überladeschutz, den Tiefentladeschutz und die elektronische Überstrom-Sicherung üerbrückt.
-
Seite 10: Anzeigefunktionen Im Normalbetrieb
Vlies, verschlossen) verwenden, können Sie die Ladecharakteristik einstellen (siehe „Einstellungen“). Es wird dann die Ausgleichsladung deaktiviert. Bei Unklarheiten über die erforderliche Einstellung wenden Sie sich an Ihren Händler. Hinweise zum Betrieb Eine Erwärmung des Reglers im Betrieb ist normal. Im Betrieb benötigt der Laderegler keine besondere Wartung oder Pflege. - Seite 11 Ladungsanzeige Ladezustandsanzeige Lastzustandsanzeige Im Normalbetrieb zeigt der Regler den Ladezustand der Batterie und die Ladung durch das Solarmodul an. Jede Änderung des Ladezustandes nach unten wird akustisch signalisiert. Ladungsanzeige Solarmodul liefert Strom Solarmodul liefert (LED an) keinen Strom (LED aus) Ladezustandsanzeige blinkt: <10% >75%...
- Seite 12 Die Prozent-Angabe entspricht dabei der bis zum Tiefentlade- Abschaltpunkt entnehmbaren Energie in Relation zur vollgeladenen Batterie. Akustische Signale Bei einem Wechsel des Ladezustandes nach unten wird dies durch eine entsprechende Anzahl von Signaltönen signalisiert: Die Lastabschaltung erfolgt ca. 1 Minute nach den 25 Signaltönen. Lastzustandsanzeige Der Regler schaltet bei Tiefentladung und bei Überlastung /Lastkurzschluss den Lastausgang ab.
- Seite 13 Tiefentladeschutz (LVD) Der Regler verfügt über 2 verschiedene Modi zum Schutz der Batterie gegen Tiefentladung. Ladezustandsgesteuert: Abschaltung 11,4 V (bei Last-Nennstrom) bis 11,9 V (bei keinem Laststrom). Modus mit guten Batterieschutz-Eigenschaften. Spannungsgesteuert: Abschaltung 11,0 V fix, geeignet falls Verbraucher direkt an die Batterie angeschlossen sind (z.B. Wechselrichter) und der Regler nicht den gesamten Laststrom erfassen kann.
- Seite 14 Bei geöffnetem Regler finden Sie 3 Steckbrücken (Jumper) auf der Elektronik-Platine: Zum Umstellen stecken Sie die Steckbrücke entweder auf beide Kontaktstifte oder auf einen Kontaktstift: Geschlossene Steckbrücke Offene Steckbrücke Mit diesen Steckbrücken können folgende Einstellungen vorgenommen werden:...
- Seite 15 GEL (1) LVD (2) BUZ (3) Steckbrücke Batterie- Akustischer Funktion des Funktion Bauart Alarm Tiefentladeschutzes Einstellung Flüssiger Elektrolyt Ladezustands- Alarm aus Steckbrücke (geschlossene gesteuert offen Batterie) Einstellung Spannungs- Alarm ein Steckbrücke (verschlossene gesteuert geschlossen Batterie) Steckbrücke Steckbrücke offen Steckbrücke Werks- offen(Flüssiger Ladezustands- geschlossen...
- Seite 16 Am Batterie- Am Last- Solargenerator- Anschluss Anschluss Anschluss Gegen Ja, sofern nur Überlastung Batterie geschützt. Ja, nicht bei 24V Verbraucher Verpolung angeschlossen. Systemspannung können u. U. Akustische geschädigt Warnung werden. Uneingeschränkt. WICHTIG: Kurzschluss Uneingeschränkt Uneingeschränkt Absicherung direkt an der Batterie. Lastanschluss ------- wird...
-
Seite 17: Fehlerbeschreibung
WARNUNG: Die Kombination verschiedener Fehler kann dem Regler Schaden zufügen. Beheben Sie unbedingt zuerst den Fehler, bevor sie das Gerät weiter anschließen. Fehlerbeschreibung Fehler Anzeige Ursache Abhilfe Last schaltet Batterie ist automatisch zu, wenn tiefentladen die Batterie nachgeladen wurde Alle Verbraucher abschalten. - Seite 18 Fehler Anzeige Ursache Abhilfe Batterie ist Batterie hat nach kurzer Batterie austauschen Kapazität Zeit wieder verloren entladen Modulleitung Batterie wird Unterbrechung/ unterbrochen tagsüber nicht Verpolung beseitigen oder verpolt geladen Batterie richtig Batteriever- Batterie verpolt anschließen polung angeschlossen Dauerton Allgemeine Sicherheits- und Verwendungshinweise Bestimmungsgemäße Verwendung Der Laderegler ist ausschließlich für den Einsatz in photovoltaischen Anlagen mit 12 oder 24 Volt Nennspannung und nur für den Betrieb...
-
Seite 19: Haftungsausschluss
Durch den Betrieb von Batterieanlagen können brennbare Gase entstehen. Vermeiden Sie unter allen Umständen die Bildung von Funken oder das Verwenden von offenem Feuer oder Licht. Sorgen sie für ausreichende Belüftung des Raumes, in dem die Batterien betrieben werden. Vermeiden Sie ein Berühren oder Kurzschließen der stromführenden Leiter und Kontakte. -
Seite 20: Technische Daten
Max. Kabelquerschnitt 16 mm (AWG #6) Eigenverbrauch 4 mA Temperaturbereich -40 bis + 50°C Schutzklasse IP 22 Änderungen vorbehalten. Version: 20141217 ISO9001:2000 Hergestellt in einem der folgenden Länder: Deutsch – China – Bolivia – India Phocos AG – Deutsch RoHS www.phocos.com...
