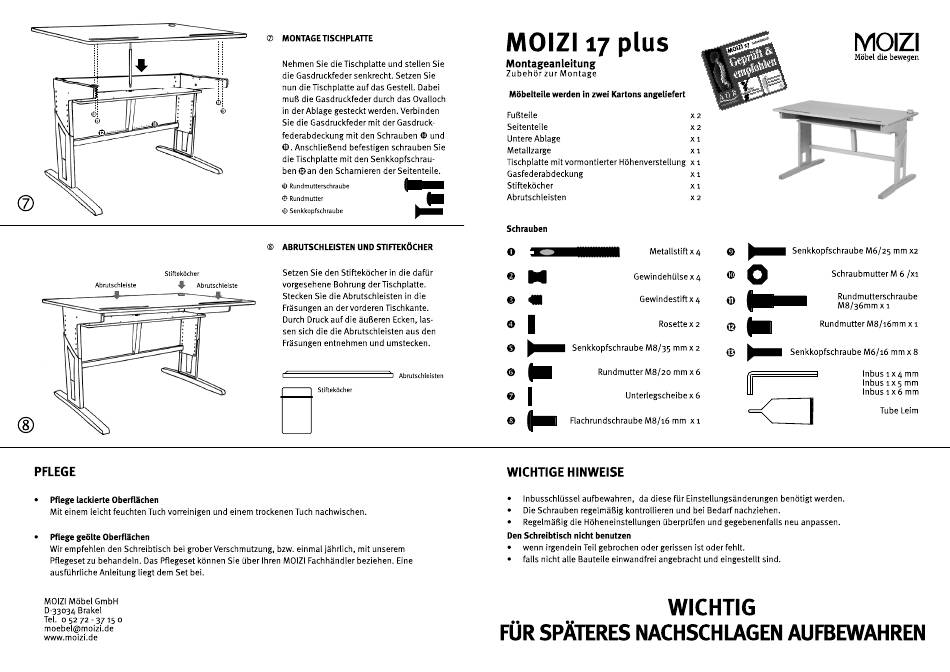

MOIZI 17 plus Montageanleitung

Stifteköcher
Abrutschleiste Abrutschleiste
PFLEGE
Pflege lackierte Oberflächen
Mit einem leicht feuchten Tuch vorreinigen und einem trockenen Tuch nachwischen.
Pflege geölte Oberflächen
Wir empfehlen den Schreibtisch bei grober Verschmutzung, bzw. einmal jährlich, mit unserem
Pflegeset zu behandeln. Das Pflegeset können Sie über Ihren MOIZI Fachhändler beziehen. Eine
ausführliche Anleitung liegt dem Set bei.
MOIZI Möbel GmbH
D-33034 Brakel
Tel. 052 72 -3715 0
moebel@moizi.de
www.moizi.de
o MONTAGE TISCHPLATTE
Nehmen Sie die Tischplatte und stellen Sie
die Gasdruckfeder senkrecht. Setzen Sie
nun die Tischplatte auf das Gestell. Dabei
muß die Gasdruckfeder durch das Ovalloch
in der Ablage gesteckt werden. Verbinden
Sie die Gasdruckfeder mit der Gasdruck-
federabdeckung mit den Schrauben O und
O. Anschließend befestigen schrauben Sie
die Tischplatte mit den Senkkopfschrau-
ben @an den Scharnieren der Seitenteile.
O Rundmutterschraube
@ Rundmutter
Senkkopfschraube
ABRUTSCHLEISTEN UND STIFTEKÖCHER
Setzen Sie den Stifteköcher in die dafür
vorgesehene Bohrung der Tischplatte.
Stecken Sie die Abrutschleisten in die
Fräsungen an dervorderen Tischkante.
Durch Druck auf die äußeren Ecken, Ias-
sen sich die die Abrutschleisten aus den
Fräsungen entnehmen und umstecken.
C— Abrutschleisten
Stifteköcher
MOIZI 17 plus
Montageanleitung
Zubehör zur Montage
Möbelteile werden in zwei Kartons angeliefert
Fußteile
Seitenteile
Untere Ablage
Metallzarge
Tischplatte mit vormontierter Höhenverstellung x 1
Gasfederabdeckung
Stifteköcher
Abrutschleisten
Schrauben
o Metallstiftx
Gewindehülse x 4
Gewindestift
Rosette
Senkkopfschraube M8/35 mm x 2
Rundmutter M8/20 mm x 6
Unterlegscheibe
Flachrundschraube M8/16 mm x 1
WICHTIGE HINWEISE
Inbusschlüssel aufbewahren, da diese für Einstellungsänderungen
• Die Schrauben regelmäßig kontrollieren und bei Bedarf nachziehen.
• Regelmäßig die Höheneinstellungen überprüfen
Den Schreibtisch nicht benutzen
• wenn irgendein Teil gebrochen Oder gerissen ist Oder fehlt.
• falls nicht alle Bauteile einwandfrei angebracht und eingestellt Sind.
WICHTIG
FÜRSPÄTERESNACHSCHLAGENAUFBEWAHREN
MOZI
Möbel die bewegen
Senkkopfschraube M6/25 mm x2
4
Schraubmutter
Rundmutterschraube
x 4
M8/36mm x 1
Rundmutter M8/16mm x 1
x 2
Senkkopfschraube M6/16 mm x 8
Inbus 1 x 4 mm
Inbus 1 x 5 mm
Inbus
x 6
benötigt werden.
und gegebenenfalls neu anpassen.
M 6 /XI
1 x 6 mm
Tube Leim
