Anbau einer FKM 1300H - FKM 2250H

Die beiden Hydraulikleitungen (Vor- und Rücklauf) für den Kehrmaschinenantrieb in die
am Schlepper befindlichen Hydrauliksteckdosen einstecken.
Je nach Ausführung sind die Maschinen mit einer hydraulischen Schwenkeinrichtung
ausgerüstet. Die Hydraulikschläuche in die dafür vorgesehenen Hydrauliksteckdosen am
Schlepper einstecken.
Auf Sauberkeit der Steckkupplungen achten.
3.4
Montage Schmutzsammelbehälter
Die beiden Anschläge für den Sammelbehälter links und rechts an der Kehrmaschine
anschrauben.
Den mitgelieferten Gummilappen auf der oberen Vorderkante der Kehrmaschine mittels
einer Blechschiene befestigen. Hierzu die Blechschiene bündig aufstecken und mit
Schrauben M6 x 20 mm, je 2 Unterlegscheiben und Stoppmutter verschrauben.
Den Schmutzsammelbehälter mit Hilfe der Steckbolzen in die vorgesehenen beidseitigen
Bohrungen einhängen und mit Klappsplinten sichern.
Den Hydraulikzylinder für die hydraulische Behälterentleerung einhängen und mit einem
Klappsplint sichern. Den Hydraulikschlauch zum Schlepper hin verlegen. Die Länge des
Schlauches sowie die Art der Steckkupplung zum Schlepper hin sind abhängig vom Typ
des Schleppers – diesen bitte unbedingt bei der Bestellung angeben!

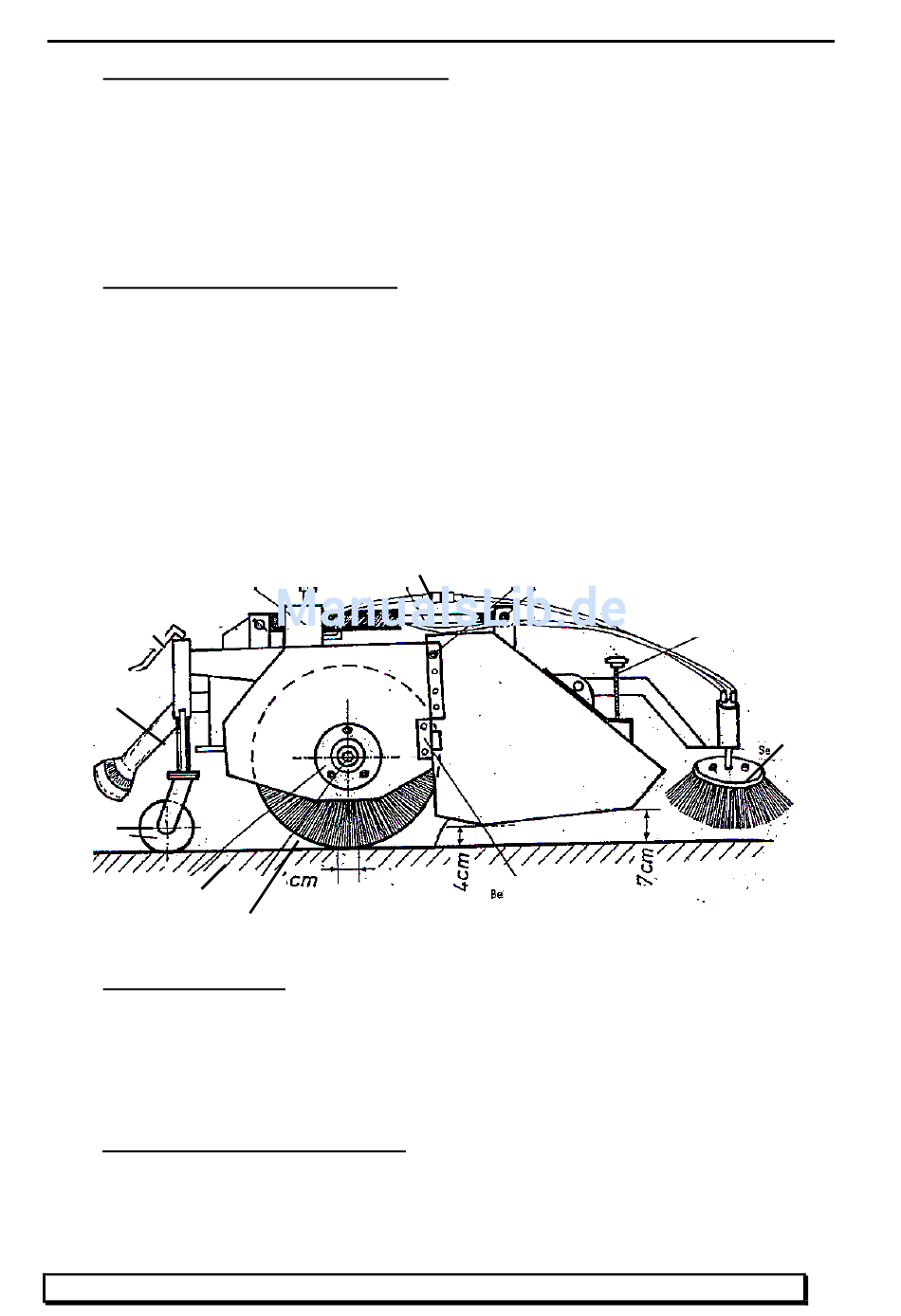

Drehgriff für
Höheneinstellg.
Stützrad-Walze
Gelenk-
welle
Stützrad
Lagerschale
Spannstange
3.5

Montage Seitenbesen

Achtung: Jede werkseitig gelieferte FKM mit Seitenbesen wird aus Transportgründen
ohne Öl geliefert. Vor Inbetriebnahme der FKM unbedingt Öl auffüllen,
ansonsten treten Ölpumpen-Schäden auf!
Verwenden Sie bitte Hydrauliköl mit einer Viskosität von 46, welches
biologisch abbaubar ist oder ein gleichwertiges Öl.
Zur Montage der Hydraulikpumpe zuerst die beiden Befestigungsschrauben des
Getriebes (in Fahrtrichtung. rechts), Kupplung des Seitenbesens getriebeseitig mit
Anlaufring und Seegerring einbauen.
Die Passfeder in die Nut legen und die vormontierte Kupplung auf das Getriebe auf-
stecken und mit der Unterlegscheibe und der Schraube sichern.
FKM 1300-2250
Spindel für
Höheneinstellung
Anbau-Seitenbesen
Behälter-
Anschlag
Montage
Seiten-
besen
9
