Anschluss

Das System 9 THX
tion mit aktivem Subwoofer kann an jeden gän-
gigen
werden. Bei einem 6.1/7.1-AV-Receiver belegen
Sie dessen Rear-Center-Buchse(n) nicht. Für
eine vollständige Ausnutzung des gesamten
Leistungsvermögens eines 6.1-AV-Receivers be-
nötigen Sie einen zusätzlichen Satelliten M 950
FCR. Bei Verwendung eines modernen 7.1-AV-Re-
ceivers können Sie Ihr System 9 THX
durch einen EX-Ausbauset 5.1 ≥ 7.1 mit zwei weit-
eren M 950 FCR-Satelliten(siehe Seite 7) zu einem
Heimkino in 7.1-Konfiguration ausbauen.
Schließen Sie bei einem 5.1-AV-Receiver die
Front-, Center- und Rear-Lautsprecher gemäß
der Zeichnung an. Ein 6.1/7.1-AV-Receiver verfügt
über ein bzw. zwei weitere(s) Rear-Center-
Buchsenpaar(e).
Verbinden Sie den Subwoofer-Ausgang (Pre Out/
Sub Out) Ihres AV-Receivers über ein Mono-Cinch-
Kabel mit dem rechten Line Input-Eingang des
Subwoofers. Der linke Eingang(Line Input L) bleibt
unbelegt. Nur bei Verwendung eines Y-Adapters
(siehe Zubehör Seite 7) werden beide Eingänge
am Subwoofer genutzt.

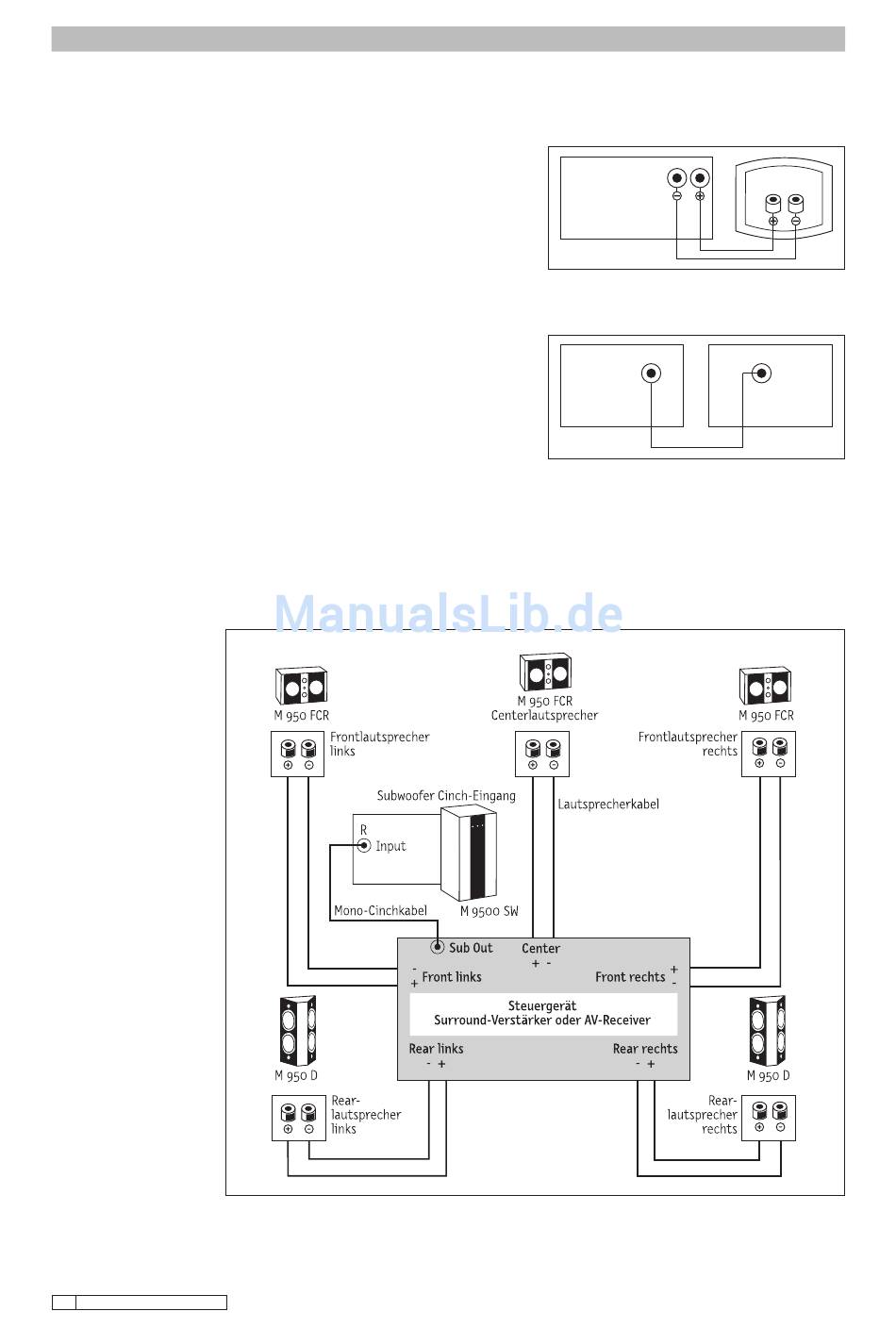

Anschluss
der Lautsprecher
an einen
AV-Surround-Receiver
am Beispiel
eines 5.1 Cinema-Sets.
Wichtig!
Beim 7.1-Set
mit Erweiterungssatz
werden zusätzlich
die beiden Rear-Center L/R an
die Lautsprecherausgänge
Rear-Center L/R des
7.1-Receivers angeschlossen.
12 Teufel · System 9 THX
® Ultra 2
® Ultra 2 in 5.1-Konfigura-
5.1/6.1/7.1-AV-Receiver angeschlossen
Front-, Center- und Rear-Lautsprecher
AV-Receiver
Lautsprecher-Ausgang
Ultra 2
®
Subwoofer
Cinch-Ausgang
Sub Out
AV-Receiver
Teufel
Anschlussfeld
Cinch-Eingang
Input R
Subwoofer
