Inhaltszusammenfassung für ZANKER CF2065

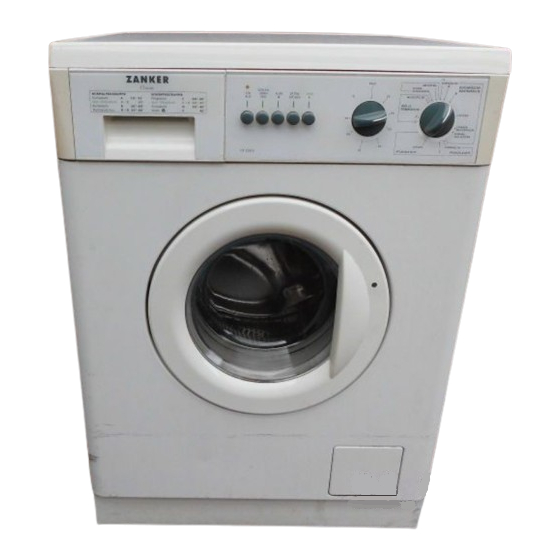

- Seite 1 Waschvollautomat ZANKER CF2065 Wasautomaat CF 2265 Lave-linge CF 2465 Gebrauchsanweisung Gebruiksaanwijzing Mode d’emploi 124986640...
-
Seite 2: Ihr Neuer Waschautomat
IHR NEUER WASCHAUTOMAT Ihr neuer Waschautomat erfüllt alle Anforderungen moderner Wäschepflege bei Umwelthinweis sparsamstem Wasser-, Energie- und Waschmittelverbrauch. Verpackungsentsorgung Ein Temperaturwähler erlaubt Ihnen die Wahl Die recyclingfähigen Materialien der der für jedes Programm geeignetsten Verpackung sind mit dem Symbol Temperatur. gekennzeichnet und sollten grundsätzlich der Wiederverwertung zugeführt werden. -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Sicherheits- und Warnhinweise Pflege und Wartung ..4 ......20 Entkalken des Gerätes........20 Gerätebeschreibung ......5 Äußere Reinigung........20 Türverriegelungslampe .........5 Reinigung des Waschmittelbehälters..20 Waschmittelbehälter ........5 Reinigung des Wassereinlaufsiebes...20 Reinigung des Flusensiebes.......21 Installation ..........6 Notentleerung ..........21 Entfernen der Transportsicherung ....6 Frost............21 Aufstellung ............7 Kaltwasseranschluß........7 Behebung kleinerer Funktionsstörungen... -
Seite 4: Sicherheits- Und Warnhinweise
SICHERHEITS- UND WARNHINWEISE Bewahren Sie diese Gebrauchsanweisung sorgfältig zusammen mit dem Gerät auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen oder es im Falle eines Umzuges in der alten Wohnung lassen, so sorgen Sie dafür, daß das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezüglichen Hinweise informieren kann. -
Seite 5: Gerätebeschreibung
GERÄTEBESCHREIBUNG 01 Waschmittelbehälter 02 Programmkarte 03 EIN/AUS-Taste 04 Betriebskontrollampe Lavita °C 05 Funktion-Tasten 06 Temperaturwähler 07 Programmwähler 08 Türverriegelungslampe 09 Türgriff 10 Flusensieb 11 Verstellbare Füße Türverriegelungslampe Die Einfülltür ist während des gesamten Programmablaufes verriegelt und kann erst bei Programmende geöffnet werden. Die Verriegelung der Tür wird durch eine Kontrollampe angezeigt, die neben dem Türgriff angeordnet ist. -
Seite 6: Installation
INSTALLATION Entfernen der Transportsicherung Vor der Installation müssen Sie die Transportsicherungen entfernen. Gehen Sie wie folgt vor: 1. Schrauben Sie mit dem Schlüssel die rechte Schraube an der Rückwand des Waschautomaten heraus. 2. Legen Sie das Gerät auf die Rückwand und passen Sie dabei auf, daß... -
Seite 7: Aufstellung
Aufstellung Der Waschautomat kann auf jedem ebenen und stabilen Fußboden aufgestellt werden. Er muß mit allen vier Füßen fest auf dem Boden stehen. Waagrechte, einwandfreie Aufstellung, zum Beispiel mit einer Wasserwaage, überprüfen. Kleine Unebenheiten lassen sich durch Heraus- oder Hineindrehen der zwei vorderen Gerätefüße ausgleichen. -
Seite 8: Wasserablauf
Wasserablauf Der Ablaufschlauch kann wie folgt positioniert werden: 1. Über den Waschbeckenrand mit Hilfe des beiliegenden Krümmers. Wichtig ist, daß der Schlauch durch das schnelle Ausfließen des Wassers nicht vom Rande umkippt. Befestigen Sie ihn mit einer Schnur am Wasserhahn oder an einem Haken in der Wand. -
Seite 9: Technische Daten
TECHNISCHE DATEN Abmessungen Höhe 85 cm Breite 60 cm Tiefe 61 cm Fassungsvermögen (Trockenwäsche): – Koch- u. Buntwäsche 5 ,kg – Pflegeleicht u. Feinwäsche 2,0,kg – Wolle Schleuderdrehzahl (max.) 1000 U/min (CF 2065) 1200 U/min (CF 2265) 1400 U/min (CF 2465) Spannung 220-230 V / 50 Hz Absicherung... -
Seite 10: Gebrauch
GEBRAUCH Bedienungsblende VORWÄSCHE KALT ABPUMPEN KOCHWÄSCHE SCHON- BUNTWÄSCHE Classic SCHLEUDERN SCHLEU- DERN KURZ EXTRA- SPAR °C NORMALPROGRAMME SCHONPROGRAMME WEICHSPÜLEN SPÜLEN Kochwäsche 70°- 95° Pflegeleicht 40°- 60° Spar - Kochwäsche A + E 60° Spar - Pflegeleicht C + E 30°- 40° WOLLE Buntwäsche 30°- 60°... -
Seite 11: Beschreibung Der Bedienungselemente
Beschreibung der 7 Energie-Spar-Taste E Bedienungselemente Durch einen Druck auf diese Taste vor Beginn des Programmes A bzw. C und durch Einstellen 1 Programmkarte des Temperaturwählers auf eine niedrigere Temperatur (siehe Programmtabelle) kann durch Die Programmkarte auf der Vorderseite des die Waschzeitverlängerung bei ebenfalls guten Waschmittelbehälters gibt einen Überblick über Waschresultaten bis zu 30% Strom gespart... -
Seite 12: Tips Zum Waschen
Tips zum Waschen Wäschefüllmengen Die Angaben über die max. Wäschemenge Wäsche sortieren finden Sie in den Programmtabellen. Beachten Sie die Pflegekennzeichen in den Faustregeln: Wäschestücken und die Waschanweisung der Baumwolle, Leinen: volle Trommel, aber nicht Hersteller. überladen. Sortieren Sie die Wäsche nach: Synthetiks: Trommel nicht mehr als 1/2 füllen. -
Seite 13: Wäschegewichte
Tinte: Je nach Herkunft der Tinte erst mit Aceton Waschtemperaturen (max. 60°C) für alle (*), danach mit Essigsäure anfeuchten, Rest bei Textilarten oder speziell nur für Wolle. weißen Sachen mit Chlorbleichlauge behandeln, – Baukasten-Waschmittel für eine getrennte gut spülen. Dosierung von Grundwaschmittel, Enthärter Teerflecken: Mit Fleckenwasser, Alkohol oder und Bleiche/Fleckensalz. -
Seite 14: Entfärben Von Textilien
Färben von Textilien Färben in Ihrem Waschautomaten ist grundsätzlich möglich, wenn Sie folgende Hinweise beachten: Nur Färbemittel benutzen, die ausdrücklich für den Gebrauch in Waschvollautomaten vorgesehen sind. Angaben der Färbemittelhersteller befolgen. Waschprogramm wählen, das der optimalen Färbetemperatur entspricht. Wäschemenge max. 1,5 kg. Achtung: Nach jedem Färben muß... -
Seite 15: Internationale Pflegekennzeichen
Internationale Pflegekennzeichen Symbole für die Pflegebehandlung von Textilien Stand 1993 Stand 1993 WASCHEN (Waschbottich) Spezial- Normal- Schon- Normal- Schon- Normal- Schon- Schon- Hand- nicht Schon- wasch- wasch- wasch- wasch- wasch- wasch- wasch- wäsche waschen wasch- gang gang gang gang gang gang gang gang... -
Seite 16: Arbeitsabläufe Beim Waschen
Arbeitsabläufe beim Waschen Wir raten Ihnen, zur Reinigung von Trommel und Bottich einen Kochwaschgang ohne Wäsche durchzuführen. Füllen Sie bitte1/2 Meßbecher Waschmittel in den Waschmittelbehälter. Anschließend können Sie Ihr Gerät in Betrieb nehmen. 1. Einlegen der Wäsche Öffnen Sie die Einfülltür. Die Wäschestücke entfalten und locker in die Waschtrommel einfüllen. -
Seite 17: Wahl Der Temperatur
5. Wahl der Temperatur Drehen Sie den Temperaturwähler auf die K A LT gewünschte Stellung. °C M0038 6. Wahl des Programmes und Start der Maschine AB PU M SC H O N VO R W ÄS PE N CH E SC H LE U D ER N Drehen Sie den Programmwähler im... -
Seite 18: Normalprogramme Für Baumwolle Und Leinen
Normalprogramme für Baumwolle und Leinen Füllmenge max. 5 kg Programm- Zusatz- Progr. Temp. Programmabwicklung beschreibung funktion Vorwäsche 40°C Kochwäsche Hauptwäsche 70°-95°C SCHLEUDERN 70°-95° VORWÄSCHE mit Vorwäsche 3 Spülgänge EXTRA-SPÜLEN stark verschmutzt Schleudern Kochwäsche ohne Hauptwäsche 70°-95°C SCHLEUDERN 70°-95° Vorwäsche, 3 Spülgänge EXTRA-SPÜLEN normal verschmutzt Schleudern... -
Seite 19: Schonprogramme Für Pflegeleichte Wäsche, Feinwäsche Und Wolle
Schonprogramme für pflegeleichte Wäsche, Feinwäsche und Wolle Füllmenge max. 2 kg, Wolle 1 kg Programm- Zusatz- Progr. Temp. Programmabwicklung beschreibung funktion Pflegeleichte Vorwäsche 40°C Wäsche Hauptwäsche 40°-60°C 40°-60° VORWÄSCHE mit Vorwäsche, 3 Spülgänge stark verschmutzt Spülstop Pflegeleichte Hauptwäsche 40°-60°C Wäsche ohne 40°-60°... -
Seite 20: Pflege Und Wartung
PFLEGE UND WARTUNG Einwandfreies Waschen und Funktionieren des Waschautomaten hängen auch von der Pflege 1. Entkalken des Gerätes Bei richtiger Waschmitteldosierung ist ein Entkalken im allgemeinen nicht erforderlich. Falls Sie doch entkalken möchten, verwenden Sie hierzu ausschließlich Markenentkalkungsmittel mit Korrosionsschutz für Waschmaschinen. Dosierung nach Herstellerangaben. -
Seite 21: Reinigung Des Flusensiebes
5. Reinigung des Flusensiebes Bitte reinigen Sie von Zeit zu Zeit das zum Auffangen von Fremdkörpern, Flusen usw. dienende Flusensieb. Ein sauberes Sieb sorgt für einwandfreie Waschresultate. Folgende Handgriffe sind erforderlich: Flusensiebklappe durch Drücken öffnen und Schüssel etc. für Restwasser unterstellen. P0861 Flusensiebknebel nach links entgegen dem P0860... -
Seite 22: Behebung Kleinerer Funktionsstörungen
BEHEBUNG KLEINERER FUNKTIONSSTÖRUNGEN Einige Hinweise zur Behebung kleiner Störungen, bevor Sie einen Fachmann zu Rate ziehen. Störungen Mögliche Ursachen Die Maschine startet nicht Ist die Einfülltür richtig geschlossen? Sitzt der Netzstecker fest in der Steckdose? Führt die Steckdose Spannung, ist die Sicherung intakt? (mit einer Tischlampe prüfen) Ist der Programmwähler richtig positioniert? -
Seite 23: Das Geräuschbild Ist Ungewohnt
Das Schleudern beginnt Das Unwucht-Kontrollsystem der Maschine hat aufgrund ungünstiger Wäscheverteilung verzögert bzw. die Wäsche wird angesprochen. Die Wäsche wird durch am Programmende nicht Drehrichtungswechsel der Trommel geschleudert aufgelockert, neu verteilt und wieder angeschleudert. Dies kann mehrmals der Fall sein, bis die Unwucht beseitigt ist und das Schleudern endgültig ablaufen kann.
