- Seite 1 M 120 CN/PN Ölbrenner Deutsch 07/2006 Installations-Anleitung M 120 CN/PN - 300005722-001-E - 07/2006...
- Seite 2 M 120 CN/PN - 300005722-001-E - 07/2006...
-
Seite 3: Inhaltsverzeichnis
4 Rückstellung in Betriebsposition / Öl-und elektrischer Anschlüsse......................11 Einstellungen ................................12 Betriebskontrolle ..............................14 Endkontrollen................................14 Wartung des Brenners ............................14 Elektrischer Schaltplan............................15 Arbeitstakt des Steuergeräts..........................16 1 Störungsmodus ....................................16 2 Störungsdiagnose ....................................16 Betriebsstörungen..............................17 Ersatzteile - M 120 CN/PN - 300005722-002-E ....................18 M 120 CN/PN - 300005722-001-E - 07/2006... -
Seite 4: Sicherheitsmassnahmen
Benutzte Symbole Vorsicht Gefahr ! Personen- und Sachschadengefahr. Für die Sicherheit der Personen und der Teile müssen die Anweisungen unbedingt beachtet werden. Hinweis. Hinweis berücksichtigen um den Komfort aufrecht zu erhalten. Montagephase. Kennziffern. M 120 CN/PN - 300005722-001-E - 07/2006... -
Seite 5: Beschreibung Des Brenners

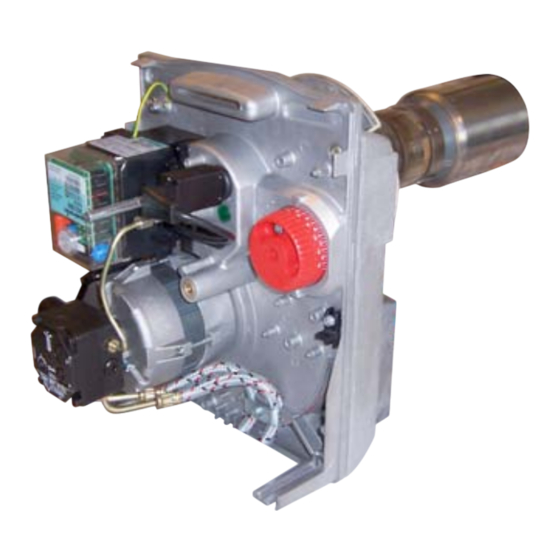

Beschreibung des Brenners 1 Kurzbezeichnung Die Brenner der M 120 CN/PN Reihe sind kompakte Ölbrenner, die die Normen der Verbrennung mit Einstellung des Luftdurchflusses entsprechen: • Sie werden verkabelt geliefert. • Die Befestigung auf dem Heizkessel erfolgt über einen Flansch. -
Seite 6: Wichtigste Komponenten
3 Wichtigste Komponenten Ölpumpe Flammen-Schauglas Motor Luftklappeneinstellung Entstörungstaste Gehäuse Steuergerät Luftansaugkasten Schraube zum Einstellen dem Rezirkulationsspalt Ölversorgungsschläuche Zündtransformator Zündelektroden Komponenten-Brennerplatte Düse Flammrohr Luftdüse Zwischenflammrohr Flammkopf Rezirkulationspalt Düsengestänge Kopfdruckmessanschluss Vorwärmer Flammenüberwachungs-Zelle (Infrarot-Zelle) M 120 CN/PN - 300005722-001-E - 07/2006... -
Seite 7: Schema Des Sockel-Anschlusses Des Steuergeräts
Anschluss an den Transformator Anschluss an die Flammen-Überwachungszelle Anschluss an den Öl-vorwärmer Anschluss an den Motor Anschluss an das Magnetventil 7-polige Steckverbindung Anschluss des Brenners an den Heizkessel Grüne LED Leuchtet Brenner in Betrieb Brenner angehalten M 120 CN/PN - 300005722-001-E - 07/2006... -
Seite 8: Installation
Es ist möglich ein Einschlauchsystem anzuschließen ab den Filter: Die Anwendung eines Einschlauchsystem (zwischen Filter und Pumpe) ist nicht empfehlenswert. Empfehlungen für den Rezirkulationsspalt Wenn Sie die Tür isolieren müssen, den Rücklaufschlitz von jeglichem Isoliermaterial frei halten M 120 CN/PN - 300005722-001-E - 07/2006... -
Seite 9: Serviceposition
Verbiegen verursachen. 2 Steuerung der Flammenüberwachung (IRD 1010) Den Flammenüberwachung mit dem Spiegel des Verbrennungskopfs ausrichten . Die Schraube lösen. Zum ausrichten der Flammenüberwachung und des Spiegels den Verbrennungskopf drehen Die Schraube festschrauben. M 120 CN/PN - 300005722-001-E - 07/2006... -
Seite 10: Überprüfung Der Position Von Düse / Flammkopf Und Zündelektroden
Die Lage der Elektrode mit dem schwarzen Punkt prüfen: sie muss sich in befinden. Die in der oberen Zeichnung angegebenen Maße überprüfen. Kontrolle und Einstellung des Maßes mittels einem oder mehreren dicken Distanzscheibe 1 mm. Eine Delavan 80° A Düse benutzen. M 120 CN/PN - 300005722-001-E - 07/2006... -
Seite 11: Rückstellung In Betriebsposition / Öl-Und Elektrischer Anschlüsse
Das Kabel auf der Komponentenplatte positionieren und fest in die vorhandenen Nocken drücken (wie auf dem Schema angegeben). Den elektrischen Anschlussstecker anschließen. Ölfilter. Aus Sicherheitsmassnahmen, raten wir Ihnen die Ölversorgung erst bei der Inbetriebnahme anzuschließen. M 120 CN/PN - 300005722-001-E - 07/2006... -
Seite 12: Einstellungen
NOx Grad aus. Ist der Umwälzspalt gross, ist der NOx Grad niedrig. Dadurch verschlechtert sich jedoch die Flammenstabilität. Der Rezirkulationsspalt muss so eingestellt sein, dass er möglichst niedrigste NOx-Wert mit einer stabilen Flamme erzielt. M 120 CN/PN - 300005722-001-E - 07/2006... - Seite 13 Das Vakuum messen, 0,35 bar nicht überschreiten. Luftdruck mit der Luftklappe anpassen. Verbrennungsmessung durchführen. Feineinstellung des gewünschten CO Die erfolgten Einstellungen in die Tabelle "Kontrollblatt" der Gebrauchsanleitung übertragen Das Starten des Brenners überprüfen. M 120 CN/PN - 300005722-001-E - 07/2006...
-
Seite 14: Betriebskontrolle
Den Hauptschalter der Heinzanlage einschalten und den Brenner einstellen. Die Verbrennungsmessungen durchführen (Heizkessel in Betrieb). Die Messergebnisse und das ersetzte Material auf die Kontrollkarte auf der Rückseite der Gebrauchs-Anleitung eintragen. Eine Funktionsendkontrolle und die Endkontrollen durchführen. M 120 CN/PN - 300005722-001-E - 07/2006... -
Seite 15: Elektrischer Schaltplan
Elektrischer Schaltplan. Erdung gemäß geltenden Vorschriften. Steuergerät Betriebszeit Stufe 1 Flammenüberwachung Sicherheitstemperaturbegrenzer Öl-vorwärmer Kesselthermostat Störung Brenner Zündtransformator Motor Magnetventil M 120 CN/PN - 300005722-001-E - 07/2006... -
Seite 16: Arbeitstakt Des Steuergeräts
Der Kontakt des Vorwärmers schliesst sich nicht in den Fehlerhafter Ölvorwärmer 400 s Manuelles oder externes Umschalten auf Störung. Externe Störung. Das SATROPEN ist ein Taschen-Terminal für die Anzeige von Störungen und die Intensität des Flammensignals. Es ist als Option verfügbar. M 120 CN/PN - 300005722-001-E - 07/2006... -
Seite 17: Betriebsstörungen
Luftdurchfluss korrigieren. Verschmutzte oder abgenutzte Düse. Düse ersetzen. Das Magnetventil anschließen. Schlechte Verbrennungshygiene. Fehlen der Zerstäubung. Düse ersetzen. Die Pumpe ersetzen. Verschmutzter Brennkopf Brennkopf reinigen Verschmutzte Luft-Ansaugstrecken. Reinigen. Ungenügend belüfteter Heizraum. Belüftung verbessern. M 120 CN/PN - 300005722-001-E - 07/2006... -
Seite 18: Ersatzteile - M 120 Cn/Pn - 300005722-002-E
Ersatzteile - M 120 CN/PN - 300005722-002-E Bei der Bestellung eines Ersatzteils die Artikelnummer der Kennziffer angeben. 90 91 00732 M 120 CN/PN - 300005722-001-E - 07/2006... - Seite 19 M 123 CN/PN Satropen 9795-5443 Luftdüse 300006651 M 124 CN/PN Luftdüse 300006656 M 125 CN Flammkopf MB822 200004960 M 123 CN/PN Flammkopf MB824 200004442 M 124 CN/PN Flammkopf MB827/22 200004443 M 125 CN M 120 CN/PN - 300005722-001-E - 07/2006...
