- Seite 1 Digital zu analog Upsampling-Wandler Bedienungsanleitung Azur DacMagic Plus Your music + our passion...
- Seite 2 Marken und eingetragenen Marken sind Eigentum der jeweiligen Eigentümer. © Copyright Cambridge Audio Ltd. 2011. Cambridge Audio und das Cambridge Audio Logo sind Handelsmarken von Cambridge Audio. Andere erwähnte Marken sind Handelsmarken ihrer entsprechenden Besitzer und sind ausschließlich für Referenzzwecke vorgesehen.
-
Seite 3: Inhaltsverzeichnis
Filter .....................................31 Technische Daten ................................38 Fehlerbehebung ..................................39 Folgendes sollte im Lieferumfang enthalten sein: 1 x Azur DacMagic Plus (montiert), 1 x AC Netzteil, 4 x Gummifüße, 1 x Gummifuß (größer), 1 x USB Kabel vom Typ „B-A“, 1 x Bedienungsanleitung. -
Seite 4: Einführung
Einführung Vielen Dank für den Erwerb des DacMagic Plus Digital zu analog Upsampling-Wandlers von Cambridge Audio. Wir sind überzeugt, dass Ihnen dieses Gerät über viele Jahre hinweg ein Hörvergnügen bieten wird. Wie bei allen Produkten von Cambridge Audio liegen auch dem DacMagic Plus unsere drei Grundprinzipien zugrunde: hervorragende Leistung, einfache Bedienung und ein unglaublicher Wert. - Seite 5 Ihr DacMagic Plus kann immer nur so gut sein, wie das System, an das er angeschlossen ist. Kaufen Sie daher bitte nur hochwertige Verstärker, Lautsprecher und Kabel. Selbstverständlich empfehlen wir besonders Verstärker aus der Cambridge Audio Produktpalette. Ihr Händler kann Ihnen zusätzlich Cambridge Audio Verbindungen von hervorragender Qualität anbieten, damit Ihr System mit Sicherheit sein volles Potential entfalten kann.
-
Seite 6: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Lesen Sie die folgenden wichtigen Sicherheitshinweise bitte zu Ihrer eigenen Sicherheit sorgfältig durch, bevor Sie das Gerät an das Stromnetz anschließen. Mit Hilfe dieser Hinweise können Sie die besten Leistungen erzielen und das Leben Ihres Gerätes verlängern: 1. Lesen Sie diese Anweisungen. 2. - Seite 7 Azur DacMagic Plus WARNUNG - Um die Gefahr von Feuer oder Stromschlägen zu reduzieren, setzen Sie das Gerät keinem Regen oder Feuchtigkeit aus. Das Gerät muss so installiert werden, dass die Trennung des Geräts von der Stromzufuhr an der Steckdose (oder Gerätesteckern auf der Rückseite des Gerätes) möglich ist.
-
Seite 8: Weee-Kennzeichnung
Produkten (2009/125/EG), wenn es gemäß den Anweisungen der Bedienungsanleitung installiert und verwendet wird. Damit das Produkt diese Richtlinien auch in Zukunft erfüllt, darf bei diesem Gerät nur Zubehör von Cambridge Audio verwendet werden, und die Wartung muss von qualifizierten Kundendienstmitarbeitern ausgeführt werden. -
Seite 9: C-Tick-Kennzeichnung
Azur DacMagic Plus C-Tick-Kennzeichnung Dieses Zeichen steht für die Konformität des Produktes mit den australischen Funkverbindungs- und EMV-Standards der australischen Kommunikationsbehörde. Gost-R-Kennzeichnung Dieses Produkt entspricht den russischen Vorgaben an den Schutz elektrischer Geräte. FCC-Richtlinien HINWEIS: DER HERSTELLER IST NICHT FÜR EVENTUELL AUFTRETENDE RADIO- ODER TV STÖRSIGNALE VERANTWORTLICH, DIE DURCH NICHT AUTHORISIERTE ÄNDERUNGEN AN DIESEM GERÄT HERVORGERUFEN WURDEN. -
Seite 10: Belüftung
Belüftung WICHTIG – Das Gerät heizt sich während des Gebrauchs auf. Stellen Sie nicht mehrere Geräte aufeinander. Nicht in Einbaufächern von Bücherregalen, Vitrinen oder Ähnlichem ohne ausreichende Belüftung aufstellen. Stellen Sie sicher, dass keine kleinen Objekte durch das Lüftungsgitter fallen können. Sollte dies dennoch geschehen, schalten Sie das Gerät umgehend aus, trennen Sie es von der Stromversorgung und kontaktieren Sie Ihren Händler. -
Seite 11: Überbelastung
Azur DacMagic Plus Überbelastung Wandsteckdosen oder Verlängerungskabel sollten nicht überlastet werden, da dies zu Feuer oder Stromschlägen führen kann. Überlastete AC-Ausgänge, Verlängerungskabel, verschlissene Stromkabel, beschädigte oder rissige Kabelmäntel und gebrochene Stecker sind gefährlich. Sie können zu Stromschlägen oder Bränden führen. Achten Sie darauf jedes Stromkabel sicher anzuschließen. -
Seite 12: Beschränkte Gewährleistung
(b) dieses Produkt nicht bei einem von Cambridge Audio autorisierten Händler gekauft wurde. Wenden Sie sich an Cambridge Audio oder den lokalen Cambridge Audio- Vertrieb in Ihrem eigenen Land, um sicher zu stellen, dass Ihre Seriennummer nicht geändert wurde und/oder dass Sie bei einem von Cambridge Audio autorisierten Händler gekauft haben. - Seite 13 DacMagic Plus DIE HAFTUNGSANSPRÜCHE DES BENUTZERS BESCHRÄNKEN SICH AUF DIE IN DIESER GARANTIE ENTHALTENEN REPARATUREN ODER ERSATZLEISTUNGEN. CAMBRIDGE AUDIO HAFTET NICHT FÜR ZUFÄLLIGE ODER FOLGESCHÄDEN DURCH DIE VERLETZUNG IRGENDEINER AUSDRÜCKLICHEN ODER IMPLIZITEN GARANTIE BEI DIESEM PRODUKT. AUßER DORT, WO DIES GESETZLICH UNTERSAGT IST, IST DIESE GARANTIE EXKLUSIV UND TRITT SIE AN DIE STELLE ALLER ANDEREN AUSDRÜCKLICHEN ODER IMPLIZITEN GARANTIEN, WELCHER ART AUCH IMMER, EINSCHLIEßLICH,...
-
Seite 14: Anschlüsse Auf Der Geräterückseite
Anschlüsse auf der Geräterückseite DacMagic Plus Upsampling DAC Designed and engineered in London, England www.cambridge-audio.com Ground/Lift Ext. Device Switch Left Digital Outputs Digital Input 1 Digital Input 2 Ground Lift USB Audio In +12V DC 2A Right Use supplied Unbalanced S/P DIF Toslink S/P DIF... -
Seite 15: Digitale Ausgänge
Azur DacMagic Plus Digitale Ausgänge Die Digitalausgänge ermöglichen den Anschluss eines digitalen Aufnahmegeräts. Diese Ausgänge verfügen über eine Pass-Through- und Loop-Funktion für die unverarbeiteten Audiosignale von dem ausgewählten digitalen Eingang. Es stehen zwei Arten zur Verfügung (sowohl die koaxialen als auch die optischen Ausgänge sind gleichzeitig aktiv und können zur gleichen Zeit zum Anschließen und Betreiben der Anlage verwendet werden): S/P DIF Co-axial –... -
Seite 16: Ground-Lift-Schalter
Quellen-Geräte erzeugt werden können. Wir empfehlen die Verwendung der Ground-Stellung, sofern keine Brummgeräusche auftreten. Externe Geräte Ermöglicht den Anschluss von audio-unterstütztem USB-Zubehör von Cambridge Audio, wie z.B. dem BT100 Bluetooth Adapter. DC 12V 1.5A Netzteilanschluss Nachdem Sie alle Komponenten angeschlossen haben, stecken Sie das Netzkabel an den DacMagic Plus an. -
Seite 17: Bedienelemente Auf Der Vorderseite Des Geräts

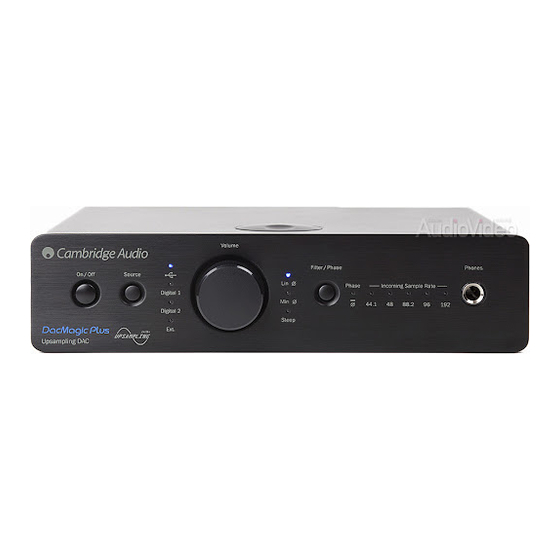

Azur DacMagic Plus Bedienelemente auf der Vorderseite des Geräts Ein/Aus Hiermit schalten Sie das Gerät ein und aus. Quelle Hiermit wechseln Sie zwischen USB, dem externen Eingang (Ext.) oder den Digitaleingängen 1 und 2. Die entsprechende LED leuchtet auf, um anzuzeigen, welche Quelle ausgewählt wurde. Digitale Lautstärkeregelung Wenn Kopfhörer angeschlossen sind, können Sie die Lautstärke über den Lautstärkeregler einstellen. -
Seite 18: Kopfhöreranschluss
Filter-/Phasenauswahl Durch ein kurzes Drücken können Sie zwischen den drei verschiedenen Filter-Einstellungen wechseln: lineare Phase, minimale Phase oder steile Phase (Details hierzu in einem späteren Kapitel). Die entsprechende LED leuchtet auf, um anzuzeigen, welcher Filter ausgewählt wurde. Phase Halten Sie den Knopf für die Filter-/Phasen-Auswahl für ungefähr zwei Sekunden gedrückt, um den normalen oder gegenphasigen Ausgang zu wählen. -
Seite 19: Anschlüsse Für Audio-Ausgänge
Azur DacMagic Plus Anschlüsse für Audio-Ausgänge Hinweis: Schalten Sie das Gerät erst an, wenn alle Anschlüsse fertiggestellt wurden. DacMagic Plus AC-Adapter ODER Verstärker Unbalanced Input Balanced Input Verwenden Sie entweder die unsymmetrischen (RCA/Phono) oder die symmetrischen (XLR) Ausgänge des DacMagic Plus. -
Seite 20: Digitale Audio-Eingangsanschlüsse
Digitale Audio-Eingangsanschlüsse Hinweis: Schalten Sie das Gerät erst an, wenn alle Anschlüsse fertiggestellt wurden. DacMagic Plus AC-Adapter ODER CD/DVD-Spieler Digital Outputs Schließen Sie Ihre digitale Qualle an den Digitaleingang 1 oder 2 an. Es können entweder S/P DIF Koaxialkabel oder TOSLINK optische Kabel verwendet werden;... -
Seite 21: Pc-Usb-Anschlüsse
Azur DacMagic Plus PC-USB-Anschlüsse Hinweis: Schalten Sie das Gerät erst an, wenn alle Anschlüsse fertiggestellt wurden. DacMagic Plus AC-Adapter USB-Kabel, „B-A“-Typ Hinweis: Verwenden Sie immer ein für USB-Audio zugelassenes Kabel, vorzugsweise eines einer anerkannten Marke. Für USB-Audio 2.0 sollte das Kabel „Hi-Speed USB“-zertifiziert sein. Verbindungen mit USB-Kabeln von mehr als 3 m Länge können zu inkonsistenten Audioleistungen führen. -
Seite 22: Umschalten Zwischen Dem Betrieb Mit Usb Klasse 1 Und Usb Klasse
Modernes USB-Audio Der DacMagic Plus ist sowohl für USB-Anschlüsse mit USB 2.0 (Hi-Speed) als auch USB 1.1 (Full-Speed) geeignet. Das Gerät funktioniert auch über die neuen USB 3.0 Anschlüsse , bei denen der PC den DacMagic Plus so behandelt, als wäre er ein USB 2.0 oder 1.1 Gerät. Der DacMagic Plus unterstützt auch zwei USB-Audio-Protokolle (nicht identisch zu den Anschlüssen selbst);... -
Seite 23: Verwendung Mit Computern
Audiosignale von bis zu 24-Bit/96kHz. Wenn der DacMagic Plus auf USB-Audio 2.0 gestellt ist, muss der USB-Audio 2.0 Treiber von Cambridge Audio installiert werden, damit Bittiefen von bis zu 24-Bit/192kHz unterstützt werden können (und gegebenenfalls ASIO und WASAPI Exclusive unterstützt werden können). -
Seite 24: Perfekte Bit-Übertragung - Asio Und Wasapi Eclusive Modus
Dies ist ein sich schnell verändernder Markt, aus diesem Grund sollten Sie im Internet nach dem aktuellsten Media- Player suchen, der diese eher audiophilen Abspieloptionen unterstützt. Um ASIO zu verwenden, müssen Sie den Audio-Sound-Treiber von Cambridge Audio installiert haben und den DacMagic Plus auf USB-Audio 2.0 stellen. -
Seite 25: Digitale Audio-Ausgangsanschlüsse
Azur DacMagic Plus Digitale Audio-Ausgangsanschlüsse Hinweis: Schalten Sie das Gerät erst an, wenn alle Anschlüsse fertiggestellt wurden. DacMagic Plus AC-Adapter Digitalrekorder Digital Inputs Wenn Sie das aktuell ausgewählte digitale Audio-Signal zur Aufnahme auf einem geeigneten Gerät (MD, CD-R, etc.) umgehen wollen, können Sie entweder ein S/P DIF koaxiales oder ein TOSLINK optisches Kabel wie gezeigt an die digitalen Ausgänge anschließen, die Qualität der beiden Kabel ist die gleiche. -
Seite 26: Optionaler Bt 100 Bluetooth-Adapter
Optionaler BT 100 Bluetooth-Adapter (nicht mitgeliefert) Durch den Anschluss an Ihren DacMagic Plus ermöglicht es dieser Adapter, dass Ihr DacMagic Plus Bluetooth- Audiosignale empfangen kann (bekannt als Bluetooth Advanced Audio Distribution Profile oder A2DP). Kontaktieren Sie Ihren Händler für weitere Informationen. Der BT100 unterstützt Bluetooth A2DP durch die Verwendung der originalen SBC-dekodierten Form oder durch die letzte hochwertige apt-X dekodierte Form. -
Seite 27: Bt100 Steuerungen Und Anschlüsse
Azur DacMagic Plus BT100 Steuerungen und Anschlüsse A. Pairing-Knopf / Status LED Knopf für das Pairing und andere verwandte Funktionen. Die integrierte LED zeigt den Status des BT100 an. B. USB-Anschluss Leitet hochwertige USB-Audiosignale in den externen Anschluss Ihres DacMagic Plus. C. -
Seite 28: Bedienungshinweise
BT100 befindet. Normalerweise müssen Sie an Ihrer Quelle „Bluetooth Pairing“ auswählen und dann sollte der BT100 als „Cambridge Audio BT100“ in einer Liste der in der Umgebung gefundenen Bluetooth-Geräte erscheinen. Wählen Sie ihn in der Liste aus, um die Verbindung... - Seite 29 Azur DacMagic Plus D. Nach dem erfolgreichen Pairing schaltet sich die LED des BT100 für ein oder zwei Sekunden aus und blinkt im Anschluss drei Mal schnell. Dann schaltet sich die LED ab und wird nur noch aufleuchten, wenn Sie Audio-Dateien über Bluetooth abspielen.
- Seite 30 Bedienungshinweise Wie in der Zeichnung unten gezeigt ist, kann der DacMagic Plus in zwei unterschiedlichen Positionen aufgebaut werden. Er kann horizontal aufgebaut werden, indem Sie die vier kleinen Einzelfüße anbringen, oder senkrecht, indem Sie den großen Gummifuß verwenden. Schalten Sie den DacMagic Plus über die Ein-/Ausschalttaste auf der Vorderseite ein.
-
Seite 31: Filter
Azur DacMagic Plus Filter Der DacMagic Plus DSP verfügt über drei verschiedene Filterfunktionen: Lineare Phase, Minimalphase und steile Phase. Alle drei Filter sind äußerst komplexe audiophile Topologien, die speziell für die Audio-Wiedergabe optimiert wurden. Wir glauben, dass alle drei Filter eine ausgezeichnete Klangqualität bieten aber geringfügig in der Optimierung abweichen;... - Seite 32 Der Filter der linearen Phase ist ein hoch angesehener Audio-Filter, der sowohl in den Durchlass- als auch in den Sperrbändern eine geringe Restwelligkeit bietet und eine so genannte konstante Gruppenlaufzeit erzielt. Eine konstante Gruppenlaufzeit bedeutet, dass Audiosignale aus allen Frequenzen immer um die gleiche Zeitdauer verzögert werden, wenn sie durch den Filter gehen.
-
Seite 33: Filter Der Minimalen Phase
Azur DacMagic Plus Filter der minimalen Phase Frequenzgang -100 -120 -140 -160 -180 -200 Frequenz/FS (ankommende Abtastrate) - Seite 34 Der Filter der minimalen Phase ist ein weiterer hoch angesehener Audio-Filter, der sowohl in den Durchlass- als auch in den Sperrbändern eine geringe Restwelligkeit bietet. Im Vergleich zum Filter der linearen Phase ist die Gruppenlaufzeit nicht konstant, so dass etwas der Zeitkohärenz verloren geht. Davon abgesehen ist die Phasenverschiebung geringer und der deutliche Vorteil dieses Filters ist, dass die Impulsreaktion keine Vorschwingung auslöst.
-
Seite 35: Filter Der Steilen Phase
Azur DacMagic Plus Filter der steilen Phase Frequenzgang Filter der steilen Phase Filter der linearen Phase -100 -120 -140 -160 -180 -200 Frequenz/FS (ankommende Abtastrate) - Seite 36 Unser Filter der steilen Phase ist ein Linearphasenfilter, der optimiert wurde für die Sperrbanddämpfung von kürzer werdenden Aliasing-Bildern. In diesem Fall haben wir eine geringe Dämpfung für den höchsten Frequenzgang (-2dB bei 20kHz) ebenso wie ein etwas stärkeres Vorschwingen vor und nach dem Ausschlag gegen eine sehr steile Dämpfung kurz außerhalb des Sperrbandes getauscht.
- Seite 37 Azur DacMagic Plus Die nachstehende Tabelle zeigt die Sperrbanddämpfung des Filters: Lineare Phase Minimale Phase Steile Phase Roll-Off bei 20kHz -0,1dB -0,1dB -2dB Roll-Off bei 22kHz -10dB -10dB -82dB Ultimativer Roll-Off 140dB 140dB 140dB Probieren Sie die Filter aus, um festzustellen, welcher Filter für Ihre Ohren am besten klingt, und verwenden Sie dabei auch unterschiedliche Quellen-Geräte / Programmmaterial.
-
Seite 38: Technische Daten
Technische Daten D/A-Wandler Dual Wolfson WM8740 24bit DACs Digitalfilter Analoge Geräte ADSP21261 DSP Upsampling bis 24-Bit/384kHz Analog- Filter 2 Pole Dual Differential Bessel Double Virtual Earth Balanced Frequenzgang 20Hz bis 20kHz (±0,1dB)* THD @ 1kHz 0dBFs <0,001% 24-Bit THD @ 1kHz -10dBFs <0,001% THD @ 20kHz 0dBFs <0,002%... -
Seite 39: Fehlerbehebung
Azur DacMagic Plus Fehlerbehebung Es gibt keinen Strom Stellen Sie sicher, dass der mitgelieferte AC-Adapter sicher an den Netzteil-Anschluss auf der Rückseite angeschlossen ist. Stellen Sie sicher, dass der richtige Netztransformator verwendet wird und dieser der örtlichen Stromversorgung entspricht. Stellen Sie sicher, dass der Netzstecker komplett in die Steckdose an der Wand eingesteckt wurde und eingeschaltet ist. - Seite 40 Cambridge Audio ist eine Marke der Audio Partnership Plc Geschäftssitz: Gallery Court, Hankey Place London SE1 4BB, Vereinigtes Königreich Eingetragen in England Nr. 2953313 www.cambridge-audio.com © 2011 Cambridge Audio Ltd...
