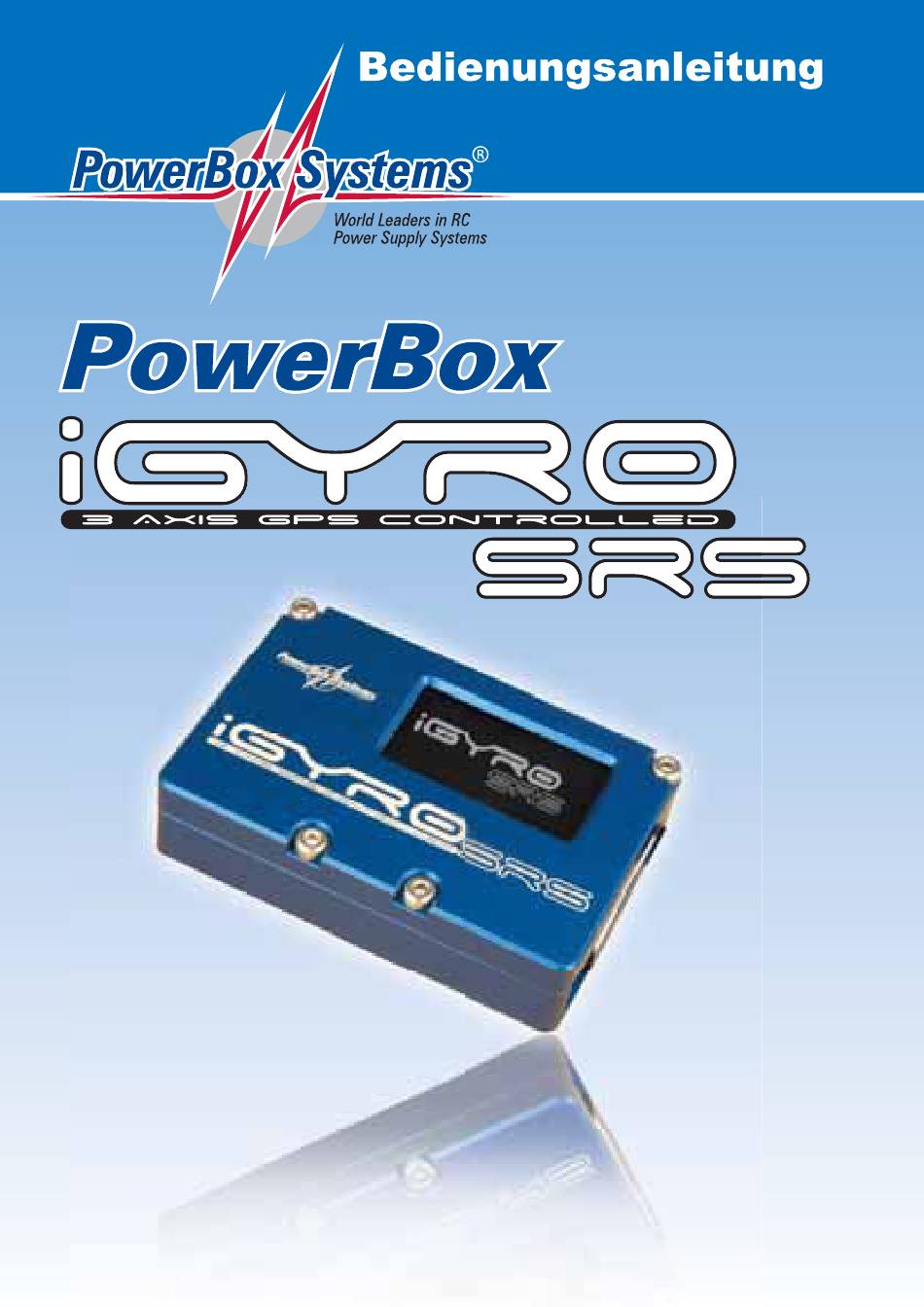

- Seite 1 Bedienungsanleitung PowerBox Systems World Leaders in RC PowerSupplySystems PowerBox...
- Seite 2 Sortiment entschieden haben. Wir wünschen Ihnen mit diesem neuartigen Kreiselsystem viel Freude und Erfolg! I . Produktbeschreibung Der PowerBox iGyro SRS ist ein vollkommen neuartiges Kreiselsystem für Flächen-Flugmodelle. Bei der Entwicklung wurde stets auf maximale Vielseitigkeit und dennoch einfache Bedienung geachtet.
- Seite 3 - SRS Technologie für verschiedene Bussysteme: Futaba S-Bus, Spektrum DSM2/DSMX, HoTT, M-Link und Jeti - freie Kanalzuordnung - digitaler Ausgang zur Weiterführung in SRS PowerBox Systeme - 16bit Prozessor für hochauflösende und schnelle Signalverarbeitung - Speichern und Rückspeichern der Einstellungen mit einem PC - Updatefähig mit dem PowerBox USB Interface Adapter - robustes Aluminiumgehäuse...
- Seite 4 Wie anhand der Grafik zu erkennen ist, Wird die Kreiselwirkung zunehmendem Steuerweg ausgeblendet. Somit Wird Entgegenwirken des iGyro auf den Steuerbefehl verringert. Mitte Bereich Steuerknüppel +100% -100% Normal Normal Kreiselwirkung Headingbereich Wie anhand der Grafik zu erkennen ist, Wird die Kreiselwirkung zunehmendem Steuerweg ausgeblendet.
-
Seite 5: Einbaulage
Wichtig: Das für den iGyro verwendete GPS kann auch die Geschwindigkeit senkrechten Flug ermitteln. Ein Aufschwingen, auch im Sturzflug, Wird damit verhindert. Einzig Mit- Oder Gegenwind kann in die Berechnung der tatsächlichen Geschwindigkeit nicht mit einfließen. Das hat aber auf Stabilität Modells, auch... - Seite 6 4. Schritt für Schritt, Vorgehensweise zum Einstellen des iGyro 1. iGyro installieren 2. Einbau Sensors 3. Bedienung und Menüführung 4. Fernsteuersystem auswählen 5. Einbaulage des iGyro einstellen 6. Flächentyp einstellen 7. Kanalzuordnung 8. Einstellen einzelnen Achsen 9. „Zero Gyro" Hinweis: Kursiv fett dargestellte Textteile finden Sie 1:1 im iGyro Menü...
- Seite 7 Anschlussschema Spektrum: Hinweis: Soll beim Spektrum System eine PowerBox (nicht SRS) zur Stromversorgung verwendet werden, Wird diese einfach zwischen Servos und iGyro, bzw. Servos und Empfänger eingebaut. -39-...
- Seite 8 System Futaba, M-Link, HoTT und Jeti ohne PowerBox Strom versorgung: Es können bis zu 2 Empfänger an den iGyro angeschlossen werden. Die Servos für 2 x Querruder, 2 x Höhenruder und 1 x Seitenruder werden direkt an den iGyro angesteckt. Weitere Kanäle, wie Gas Oder Fahrwerk werden übrigen...
- Seite 9 Alle Fernsteuer-Systeme mit PowerBox Stromversorgung: Schließen Sie beide Empfänger (Oder nur einen) mit dem seriellen Ausgang an den iGyro an. Die Kanäle, die mit einer Kreiselwirkung versehen sein sollen, werden vom iGyro mit dem Eingang PowerBox verbunden. Alle anderen Kanäle werden vom Empfänger zur PowerBox direkt verbunden.
- Seite 10 Alle Fernsteuer-Systeme Verbindung PowerBox Akkuweiche: Spektrum Satelliten werden an die weißen SAT- Eingänge, alle anderen Empfänger an die beiden seriellen BUS-Eingänge angesteckt. iGyro Wird im TX-Settings Menü der Punkt DIG-OUT angewählt und auf ON gestellt. Eine genaue Vorgehensweise Wird im Punkt 4.3. beschrieben.
-
Seite 11: Bedienung
4.2. Einbau Sensors Der GPS Sensor erfordert keine spezielle Einbaulage. Er kann einfach an beliebiger Stelle im Modell mit dem beigelegten, doppelseitigen Klebeband befestigt werden. Es sollte eine vibrationsfreie Stelle im Modell sein die in allen Richtungen frei von Kohlefaser Oder Metallteilen ist, um bestmöglichen Empfang zu gewährleisten. -
Seite 12: Fernsteuersystem
4.4. Fernsteuersystem einstellen Dem PowerBox iGyro muss einmalig das verwendete Fernsteuer- system eingelernt werden, da sich die Bus-Systeme der verschiedenen Hersteller sehr stark unterscheiden. Das eingebaute SRS System wählt beim Einschalten einen Empfänger aus und schaltet im Falle eines Signal Verlustes automatisch auf den 2. Empfänger urn. - Seite 13 Alternativ kann auch S-Bus Converter Futaba verwendet werden. Dann benötigt man nur einen Empfänger. Das Modul hat die Bezeichnung SBE-I und wandelt herkömmliche Empfängerausgänge ein Servo-Bussignal um. In dieser Konfiguration muss als Fernsteuertyp S-BUS ausgewählt werden. Anschlussbeispiele finden Sie auch in unserem PowerBox Support Forum.
- Seite 14 HoTT D: Bei dieser Option muss das SIJMD - Signal im Empfänger aktiviert werden. Es ist ein digitales Bussystem, das eine höhere Framerate und bessere Auflösung als das bisherige SUMO bereitstellt. In der SmartBox Oder im Sender Telemetriemenü unter „CH TYPE: SUMD OF 16"...
- Seite 15 4.5. Einbaulage des iGyro einstellen IJm die Bedienung und Installation zu vereinfachen, Wird dem iGyro einmalig nach der Installation die Einbaulage im Modell eingelernt. Somit kann man später im GYRO SETTINGS Menü mit den Begriffen AILERON für Querruder, ELEVATOR für Höhenruder und RUDDER für Seitenruder arbeiten.
-
Seite 16: Kanalzuordnung
4.6. Flächentyp einstellen Der iGyro hat einen eingebauten Delta und V-Leitwerkmischer. Damit ist es möglich, Deltamodelle Oder V-LeitwerkmodeIle mit Heading-Lock Kreiselwirkung zu fliegen! 1m Menüpunkt GENERAL SETTINGS kann dieser Mischer aktiviert werden. Wählen hierzu bei DELTA-WING oder V-TAIL: aus. Achtung: Bei Delta- bzw. - Seite 17 GOI" n-NLERONB HE601t1G Zuordnung der iGyro Empfindlichkeit für die beiden Querruder. Idealerweise werden zur Einstellung des Systems jeweils für den Heading-Anteil für Normal-Anteil zwei Schiebe- Oder Drehregler zugeordnet. In diesem Fall Sind nur 3 kurze Flüge zur Einstellung aller 3 Achsen erforderlich. Hinweis: bei manchen Fernsteuersystemen empfiehlt es sich den Weg des Reglers auf -105% bis +105% einzustellen um tatsächlich 0-100%...
-
Seite 18: Einstellen
Für diese Funktion muss ein 3-Stufen Schalter, der Senderseitig auf -100% 100/01 +100% eingestellt ist, zugeordnet werden. einen Kanal zuzuordnen, wählen mit der SET-Taste jeweilige Funktion aus, bewegen Steuerknüppel, Drehregler Oder Schalter der zugeordnet werden soll. Stellen Sie vorher sicher, dass der Geber senderseitig einem Kanal zugeordnet ist. Hinweis: Die automatische Erkennung... - Seite 19 Es ist mindestens ein Kanal notwendig, um die Empfindlichkeit im Flug einzustellen. Mit einem Kanal werden 6 Flüge benötigt, um für alle drei Achsen Heading- und Normalanteil einzustellen. Schneller komfortabler kann eine Achse mit zwei Kanälen zwei Dreh- Oder Schiebereglern einstellen. Es ist nur ein Flug pro Achse notwendig, um Heading- und Normalanteil einzustellen.
- Seite 20 Als erstes sollte gleich der Flight Mode Schalter getestet werden. Beim Umschalten des Schalters muss der Wert bei FM: auf 2 und 3 wechseln. Damit können Sie prüfen, 0b bei der Achse AILE-A, die Gain in allen Flight-Modes auf 0% steht. Wiederholen Sie diesen Prüfvorgang für alle Achsen: AILE-A, AILE-B, ELEV-A, ELEV-B,...
- Seite 21 Hinweis: Sollten zu einem späteren Zeitpunkt Endausschläge Oder die Mittenstellung am Sender verändert werden, muss der Menüpunkt ZERO GYRO neu ausgeführt werden. Danach müssen alle Steuer- knüppel einmalig bis an den Anschlag bewegt werden. Die Werte für die Endausschläge werden automatisch abgespeichert. b) Die Querachse Wird als erstes eingeflogen.
- Seite 22 Bei dem Punkt AIRSPEED FACTOR hat sich in vielen Tests der Wert als ideal erwiesen. Diese Einstellung hat nur eine Funktion, wenn der Sensor angeschlossen ist. Eine genauere Einstellung AIRSPEED FACTOR ist weiter unten noch beschrieben. DIRECTION; AIRSPEED FACTOR: c) Einstellung der Wirkrichtung: Drehen Sie am Sender den Regler für die Heading Gain auf 100%.
- Seite 23 e) Bringen Sie das Modell nach dem Start am besten parallel zur Landebahn auf Kurs und schalten den Flight-Mode Schalter auf 2. Etwas Sicherheitshöhe, aber nicht zu hoch, um das Modell gut sehen zu können. Die Geschwindigkeit sollte nicht zu schnell sein, damit der Kreisel nicht bereits vom GPS Sensor zu stark gedämpft ist.
- Seite 24 1) 1mGYRO SETTINGS Menü die beiden Menüpunkte GAIN NORMAL GAIN HEADING kurz mit der SET-Taste auswählen wieder verlassen. Bei zwei Querrudern jeweils bei AILE-A und ALE-B durchzuführen. 2) 1m INPUT MAPPING Menu die Zuordnung bei NORMAL GAIN und HEADING GAIN mit dem Sensor Schalter...
- Seite 25 Das Seitenruder bedarf einer besonderen Behandlung: Mit aktiviertem Headinganteil auf dem Seitenruder lässt sich das Modell nur mit „hängendem" Heck durch Kurven fliegen. Deshalb ist es sinnvoll, im Flight Mode 2 den Headinganteil für das Seitenruder auf 0% zu setzen und nur im Flight Mode 3 zu aktivieren.
- Seite 26 Mit dieser Einstellung kann das Modell im Flight Mode 2 in allen Lagen auch bei Start und Landung geflogen werden. Der Flight Mode 1 Wird in der Regel nicht mehr gebraucht. Der Flight Mode 3 steht für Messerflug, langsame Rollen Oder 3D Manövern unterstützend zur Verfügung. 4.9.
-
Seite 27: Einschalten Des Systems
5. Wichtige Punkte für den Umgang mit dem iGyro während normalen Betriebs 5.1. Einschalten des Systems Beim Einschalten des iGyro Wird die aktuelle Steuerknüppel Stellung als Mitte eingelernt und der Sensor Offset berechnet. Deshalb ist es wichtig, beim Einschalten die Steuerknüppel und das Modell nicht zu berühren. -
Seite 28: Umgang Mit Dem Gps Sensor
beschleunigt weitere Startvorgänge auf ca. IOS. Diese Werte gelten bei guten Empfangsverhältnissen. - LOGGED IN, der GPS Sensor hat eine ausreichende Zahl von Satelliten gefunden und liefert Geschwindigkeitsdaten. • SENSORS macht die Bewegung der Sensoren sichtbar. IDLE Wird bei stehendem Modell angezeigt, IN MOTION, wenn man den iGyro bewegt. - Seite 29 6. Technische Daten Betriebsspannung: 4,ov - 9,ov Stromaufnahme iGyro: 51 mA Stromaufnahme GPS: ca. 60mA Strombelastbarkeit: min. Empfänger: 2 über serielle Eingänge Unterstützte Fernsteuersysteme: DSM2/DSMX, Futaba, HoTT, M-Link, Jeti Kreisel Sensor Typ: MEMS Anzahl d. Sensorachsen: Kreisel Regelung: Heading- und Normalmodus Kanäle: Servoausgänge: Auflösung Servoimpulse:...
- Seite 30 9. Service Hinweis IJm unseren Kunden guten Service bieten zu können, wurde ein Support Forum, für alle Fragen unsere Produkte betreffen, eingerichtet. Das entlastet uns stark um nicht immer wieder häufig auftretende Fragen erneut beantworten zu müssen und gibt Ihnen die Möglichkeit schnelle Hilfe rund um die Uhr und auch an Wochenenden zu erhalten.
- Seite 31 Für Transportschäden und Verlust Ihrer Sendung können wir keine Haftung übernehmen. 1mGewährleistungsfall senden Sie uns das Gerät zusammen mit dem Kaufbeleg und einer Fehlerbeschreibung an die folgende Adresse ein. Service Adresse: PowerBox-Systems GmbH Ludwig-Auer-Straße D-86609 Donauwörth Germany Haftungsausschluss: Sowohl die Einhaltung der Montagehinweise, als auch die Bedingungen beim Betrieb des PowerBox iGyro, sowie die Wartung der gesamten...
- Seite 32 PowerBox Systems World Leaders in RC Power SupplySystems PowerBox-Systems GmbH zertifiziert nach •SO 9001 :2008 Ludwig-Auer-Straße D-86609 Donauwörth Germany Tel: +49-906-22 55 9 Fax: +49-906-22 info@PowerBox-Systems.com www.PowerBox-Systems.com...
