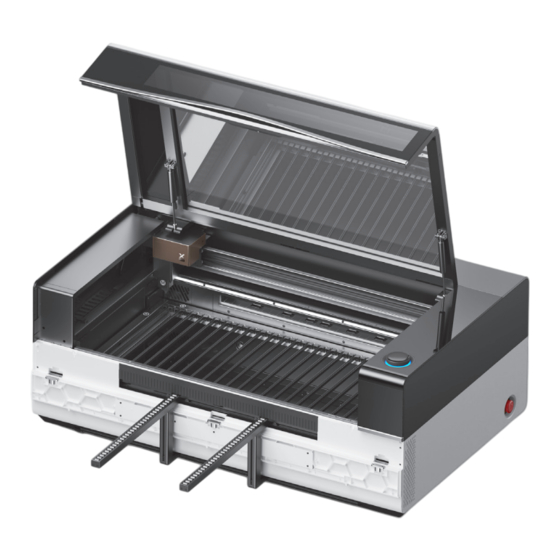

- Seite 1 P3 Automatic Conveyor Feeder Kurzanleitung...
- Seite 2 Liste der Teile Installation der Zuführeinheit Verwendung der Zuführeinheit Hinweise zur Produktverwendung...
-
Seite 3: Liste Der Teile
Vordere Hintere Stützhalterung Stützhalterung Förderschiene Förderschiene x 10 x 10 Wasserwaage Schraube M4*10 Schraube M3*10 Rauchschutzleiste P3 Automatic Conveyor Feeder Safety Instructions Sicherheitshinweise Instrucciones de seguridad Consignes de sécurité Istruzioni di sicurezza Veiligheidsinstructies 安全上のご Instruções de segurança Instrukcje bezpieczeństwa 注意... -
Seite 4: Installation Der Zuführeinheit
Installation der Zuführeinheit xTool P3 vorbereiten (1) Schalten Sie den Netzschalter aus. (2) Entfernen Sie die Schrauben von der hinteren Magnetplatte. Dieser Artikel ist im Lieferumfang des xTool P3 enthalten. - Seite 6 (5) Entfernen Sie die innere Magnetplatte. (6) Entfernen Sie die Schrauben von der vorderen Magnetplatte. Dieser Artikel ist im Lieferumfang des xTool P3 enthalten.
- Seite 7 DANGER - CLASS 4 VISIBLE AND INVISIBLE LASER RADIATION WHEN SCREW REMOVED AND OPEN. AVOID EYE OR SKIN EXPOSURE TO DIRECT OR SCATTERED RADIATION Installation der Zuführeinheit Achten Sie auf die korrekte Ausrichtung des Steckverbinders (Vorder- und Rückseite).
- Seite 8 (2) Befestigen Sie das Verbindungskabel. Sparen Sie beim Anbringen des Aufklebers die Schraublöcher aus.
- Seite 9 (3) Richten Sie die Zuführeinheit an der linken Seite des Schlitzes aus und schieben Sie sie in den Schlitz ein.
- Seite 10 (4) Stecken Sie das andere Ende des Verbindungskabels in den Anschluss des xTool P3 ein. Schraube M4*10 2,5 mm Schraubendreher...
-
Seite 11: Weitere Komponenten Installieren
Weitere Komponenten installieren (1) Montieren Sie das Befestigungsblock. Schraube 2,5 mm M4*10 Schraubendreher Achten Sie auf die richtige Ausrichtung des Befestigungsblocks. - Seite 12 (2) Montieren Sie die Linearwelle. Schraube M4*10 2,5 mm Schraubendreher Wenn die Zuführeinheit nicht zum Bearbeiten verwendet wird, wird empfohlen, die Linearwelle zu entfernen, um eine Kollision mit dem Lasermod- ul bei anderen Betriebsarten zu vermeiden.
- Seite 13 (3) Bringen Sie die Rauchschutzleiste an. Drücken Sie die Rauchschut- zleiste auf beiden Seiten fest an, um eine sichere Haftung zu gewährleisten.
-
Seite 14: Installieren Sie Die Förderschienen
Installieren Sie die Förderschienen (1) Montieren Sie die hintere Förderschiene. Schraube M3*10 2,5 mm Schraubendreher (2) Montieren Sie die andere hintere Förderschiene auf dieselbe Weise. - Seite 15 (3) Montieren Sie die vordere Förderschiene. Schraube M3*10 2,5 mm Schraubendreher (4) Montieren Sie die andere vordere Förderschiene auf dieselbe Weise. (5) Installieren Sie die vordere Förderschiene.
- Seite 16 Stellen Sie sicher, dass die Stützhalterungen in die unteren Schlitze des xTool P3 einrasten.
- Seite 17 Bewegen Sie die Förder- schiene je nach Materialbreite an die passende Position und ziehen Sie die Schrauben im Uhrzeigersinn fest. (6) Installieren Sie die andere vordere Förderschiene auf dieselbe Weise.
- Seite 18 (7) Installieren Sie die hintere Förderschiene. Stellen Sie sicher, dass die Stützhalterungen in die unteren Schlitze des xTool P3 einrasten.
- Seite 19 Bewegen Sie die Förder- schiene je nach Materialbreite an die passende Position und ziehen Sie die Schrauben im Uhrzeigersinn fest. (8) Installieren Sie die andere hintere Förderschiene auf dieselbe Weise. Stellen Sie sicher, dass die vorderen und hinteren Förder- schienen möglichst symmetrisch ausgerichtet sind.
-
Seite 20: Verwendung Der Zuführeinheit
Verwendung der Zuführeinheit Öffnen Sie die Sensorabdeckung Schieben Sie die Sensorabdeckung nach der Verarbeitung wieder in ihre ursprüngliche Position zurück. Platzieren Sie das Material... - Seite 21 Schalten Sie den Netzschalter des xTool P3 ein...
- Seite 22 Unter s.xtool.com/software die xTool-Software herunterladen. xTool P3 an den Computer anschließen Dieser Artikel ist im Lieferumfang des xTool P3 enthalten. support.xtool.com/article/2130 Besuchen Sie oder scannen Sie den QR-Code, um weitere Informationen zur Softwarebedienung und zur Materialbearbeit- ung zu erhalten.
-
Seite 23: Anforderungen An Das Material
Hinweise zur Produktverwendung Druckstufen ■ In der xTool-Software stehen für den Betrieb mit der Zuführeinheit zwei Druckstufen zur Verfügung: Stufe für harte Materialien („Festigkeitsstufe“) und Stufe für weiche Materialien („Flexibilitätsstufe“). ■ Die voreingestellte Druckstufe ist „Festigkeitsstufe“. Wenn Sie ein weiches Material bearbeiten möchten, stellen Sie bitte die Druckstufe vor der Bilderfassung auf „Flexibilitätsstufe“... -
Seite 24: Platzierung Des Materials
Platzierung des Materials ■ Um Schäden an den Förderschienen zu vermeiden, achten Sie darauf, dass die Vorderkante des Materials auf der Stützhalterung der Förderschienen positioniert ist. - Seite 25 ■ Sie können die Schrauben der Förderrollen mit einem 2,0-mm-Schraubendreher lösen, um die Position der Rollen entsprechend der Materialbreite anzupassen. ■ Achten Sie darauf, dass sich beide Seiten des Materials innerhalb der maximalen Breitenmark- ierung am Einzug befinden.
- Seite 26 ■ Stellen Sie sicher, dass das Material parallel zu den Führungslamellen des xTool P3 liegt. ■ Achten Sie darauf, dass beide Enden des Materials die Andrückrollen vollständig überdecken, um eine ungleichmäßige Krafteinwirkung und damit ein mögliches Verrutschen des Materials zu...
- Seite 27 ■ Passen Sie den Abstand zwischen den beiden Förderschienen entsprechend der Materialbreite an, um eine gleichmäßige Belastung des Materials auf den Förderschienen sicherzustellen und Verformungen zu vermeiden.
- Seite 28 Material an Vorder- und Rückseite jeweils gleich weit übersteht. Hinweise zur Materialverarbeitung ■ Wenn die nicht gestützten Bereiche auf beiden Seiten des Materials jeweils länger als 300 mm sind, sollten zusätzliche Förderschienen verwendet werden. Zusätzliche Förderschienen sind auf xTool.com erhältlich. ＞ 300 mm ＞ 300 mm...
-
Seite 29: Regelmäßige Reinigung
Verwenden Sie eine Bürste, um die Stahlrollen der Zuführeinheit regelmäßig zu reinigen und so eine gleichbleibend gute Bearbeitungsqualität zu gewährleisten. ■ Stellen Sie vor der Verwendung der Zuführeinheit sicher, dass die Sensorflächen sowohl in der Zuführeinheit als auch an der Vorderseite des xTool P3 sauber und frei von Verschmutzungen sind.
