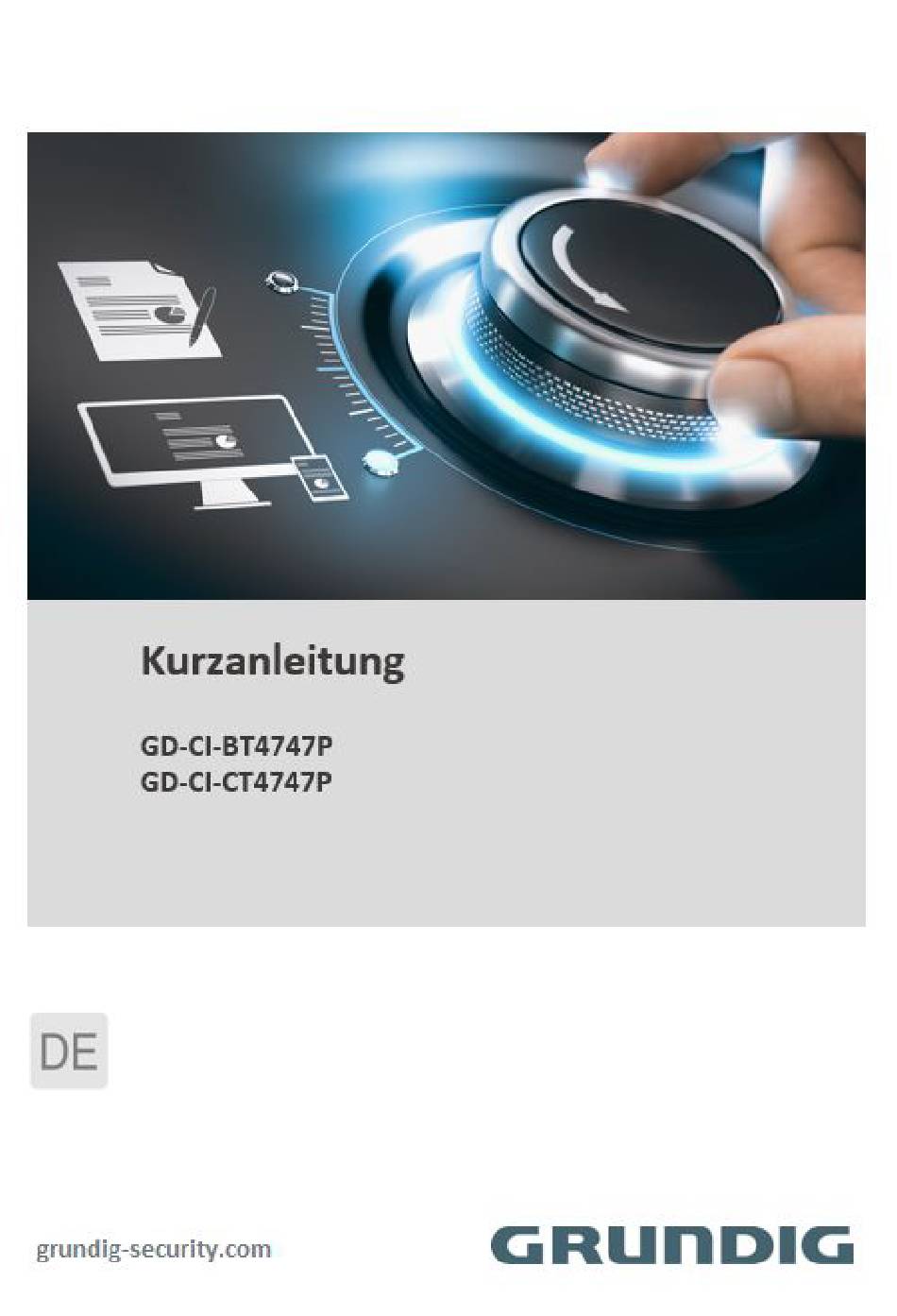

Grundig GD-CI-BT4747P Kurzanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Grundig GD-CI-BT4747P
Inhaltszusammenfassung für Grundig GD-CI-BT4747P
- Seite 2 Marke der Grundig Multimedia AG und urheberrechtlich geschützt. Andere Marken in dieser Anleitung sind eingetragene Marken der jeweiligen Inhaber. Abetechs GmbH ist Hersteller von Grundig Security Produkten unter exklusiver Lizenz der Grundig Multimedia AG. Haftungsausschluss Abetechs GmbH hat die Anleitung mit großer Sorgfalt erstellt und veranlasst alle notwendigen Schritte, um die Vollständigkeit und...
- Seite 3 Unternehmen auf die Möglichkeit solcher Schäden hingewiesen wurde. Urheberrecht Das Urheberrecht an diesem Dokument ist vorbehalten. Dieses Dokument darf ohne ausdrückliche Genehmigung weder ganz noch teilweise vervielfältigt, verbreitet oder verändert werden. OPEN SOURCE LIZENZINFORMATIONEN Die mit Grundig-Produkten gelieferten Softwarekomponenten können urheberrechtlich geschützte Software enthalten, unter verschiedenen...
- Seite 4 Vorsichtshinweise sowie die Sicherheits- und Installationsanweisungen beachten. Das Aussehen der Produkte, Funktionen und der Firmware- oder Software-Aktualisierung kann von diesem Handbuch abweichen. GRUNDIG behält sich das Recht vor, erforderliche Änderungen ohne vorherige Ankündigung vorzunehmen. 2. Sicherheitshinweise Stellen Sie sicher, dass Sie nur das Netzteil verwenden, das im Datenblatt des Produkts angegeben ist.
- Seite 5 Batterietyp, der vom Hersteller empfohlen wird. Unsachgemäßer Gebrauch oder Austausch der Batterie kann zur Explosion führen. Verwenden Sie kein Zubehör, das nicht von GRUNDIG empfohlen wird. Modifizieren Sie das Produkt in keiner Weise. Wenn am Produkt Brandgeruch wahrgenommen wird oder Rauch aus dem Gerät austritt, schalten Sie das Produkt sofort aus und trennen Sie...
- Seite 6 nicht in der Nähe von Strahlungsquellen. Installieren Sie das Produkt nicht in der Nähe von Wärmequellen wie Heizkörpern oder anderen Geräten, die Wärme erzeugen. Wenn das Produkt nicht in eine IP Schutzklasse eingestuft wird, installieren Sie das Produkt nicht bei sehr kalten oder heißen Temperaturen (siehe die im Datenblatt des Produkts angegebene Arbeitstemperatur), in staubiger, schmutziger oder feuchter Umgebung, da während der Installation Staub oder Feuchtigkeit eindringen kann.
- Seite 7 Finger die Oberflächenbeschichtung der Produktabdeckung beschädigen kann. 5. Spezielle Installationsanleitung für IP-Kameras Stellen Sie sicher, dass die neueste Firmware auf der Kamera installiert ist. Sie können die neueste Firmware von der Website www.grundig- security.com oder unter techsupport@grundig-security.com beziehen. Stellen Sie sicher, dass ein von den Werkeinstellungen abweichendes,...
-
Seite 8: Inhaltsverzeichnis
Inhalt 1 Produktbeschreibung ..............8 1.1 Kamerübersicht ............... 8 1.1.1 Übersicht über die PTZ-Kamera ......8 1.2 Kabelbaum ..............9 1.3 Alarm Ausgang .............. 10 2 Installation ..................11 2.1 Installation der PTZ-Kamera .......... 13 2.1.1 Wandmontage ............ 13 2.1.2 Horizontale Mastmontage ........17 2.1.3 Vertikale Mastmontage ........ -
Seite 9: Produktbeschreibung
1 Produktbeschreibung 1.1 Kamerübersicht Hinweis: Die folgenden Abbildungen dienen nur als Referenz, sie beziehen sich auf das tatsächliche Produkt als Standard. 1.1.1 Übersicht über die PTZ-Kamera Abbildung 1-1 Übersicht... -
Seite 10: Kabelbaum
1.2 Kabelbaum Die Kabelschnittstellen der Speed Dome-Kamera sind in Abbildung 1- 2 dargestellt. Die Kabel unterscheiden sich durch unterschiedliche Farben. Zur Identifizierung siehe die an den Kabeln angebrachten Etiketten. Hinweise: Vergewissern Sie sich, daß vor der Verkabelung die Stromzufuhr zur Kamera getrennt wurde. -
Seite 11: Alarm Ausgang
1.3 Alarm Ausgang Schematische Dartsellung des Alarmausgangs. Abbildung 1-3 Alarmausgang... -
Seite 12: Installation
2 Installation Bevor Sie beginnen: Überprüfen Sie den Packungsinhalt und vergewissern Sie sich, dass das Gerät in der Verpackung in gutem Zustand ist und alle Montageteile enthalten sind. Hinweise: Berühren Sie die Kuppel nicht direkt mit der Hand. Das Bild kann durch hinterlassene Fingerabdrücke unscharf werden. - Seite 13 Abbildung 1-4 nicht an den Kabeln hochziehen...
-
Seite 14: Installation Der Ptz-Kamera
2.1 Installation der PTZ-Kamera 2.1.1 Wandmontage Hinweise: Für Zementwände verwenden Sie bitte Dübel, um die Halterung zu befestigen. Für Holzwände verwenden Sie bitte selbstschneidende Schrauben. Stellen Sie sicher, dass die Wand stark genug ist, um mehr als das Achtfache des Gewichts der PTZ-Kamera und des Zubehörs zu tragen. - Seite 15 Befestigen Sie die Halterung mit vier Sätzen Sechskantmuttern und Unterlegscheiben. Abbildung 2-1 Wandarm installieren 2. Verwenden Sie den Inbusschlüssel, um die Abdeckung an der Halterung zu befestigen. Abbildung 2-2 Abdeckung befestigen 3. Sichern Sie die PTZ-Kamera mit dem mitgelieferten Sicherheitsseil an der Halterung.
- Seite 16 Abbildung 2-3 Sicherheitsseil anbringen 4. Führen Sie die Kabel zum Anschließen durch den Wandarm und die Halterung durch. Hinweis: Achten Sie auf die Wasserdichtigkeit der Verbindungen.
- Seite 17 Abbildung 2-4 Kamera in Halterung einhängen 5. Hängen Sie die PTZ-Kamera in die Halterung ein. Ziehen Sie die Sicherungsschrauben mit dem Inbusschlüssel fest.
-
Seite 18: Horizontale Mastmontage
Abbildung 2-5 Kamera befestigen 2.1.2 Horizontale Mastmontage Bevor Sie beginnen: Befestigen Sie drei Mastschellen an der Masthalterung. Abbildung 2-6 Zubehör vorbereiten... - Seite 19 Schritte: Befestigen Sie die Mastschellen mit der Halterung an einer horizontalen Stange und führen Sie die Kabel durch die vertikale Montagehalterung durch. Abbildung 2-7 Kabel durchführen Verwenden Sie den Inbusschlüssel, um die Montagestange an der Halterung zu befestigen. Abbildung 2-8 Montagestange befestigen...
- Seite 20 Sichern Sie die PTZ-Kamera mit dem mitgelieferten Sicherheitsseil an der Halterung. Safety Rope Hook Abbildung 2-9 Sicherheitsseil anbringen Führen Sie die Kabel zum Anschließen durch den Wandarm und die Halterung durch.
-
Seite 21: Vertikale Mastmontage
Abbildung 2-10 Installation abschließen 2.1.3 Vertikale Mastmontage Bevor Sie beginnen: Befestigen Sie drei Mastschellen an der Masthalterung. Abbildung 2-11 Zubehör vorbereiten... - Seite 22 Schritte: Befestigen Sie die Mastschellen mit der Halterung an einer vertikalen Stange und führen Sie die Kabel durch die vertikale Montagehalterung durch. Abbildung 2-12 Kabeldurchführung Verwenden Sie den Inbusschlüssel, um die Montagestange an der Halterung zu befestigen. Abbildung 2-13 Halterung befestigen...
- Seite 23 Sichern Sie die PTZ-Kamera mit dem mitgelieferten Sicherheitsseil an der Halterung. Abbildung 2-14 Sicherheitsseil anbringen Führen Sie die Kabel zum Anschließen durch den Wandarm und die Halterung durch und befestigen Sie die Kamera an der Halterung.
-
Seite 24: Abgehängte Montage
Abbildung 2-15 Installation abschließen 2.1.4 Abgehängte Montage Schritte: Bohren Sie vier Löcher entsprechend der Deckenhalterung in die Decke. Abbildung 2-16 Halterung für abgehängte Montage... - Seite 25 Führen Sie die Kabel durch die Halterung, richten Sie dann die Grundplatte an den Löchern aus und befestigen Sie sie mit vier Schrauben an der Decke. Abbildung 2-17 Kabeldurchführung Verwenden Sie den Inbusschlüssel, um die Halterung an der Montagestange zu befestigen. Abbildung 2-18 Halterung befestigen...
- Seite 26 Sichern Sie die PTZ-Kamera mit dem mitgelieferten Sicherheitsseil an der Halterung. Abbildung 2-19 Sicherheitsseil anbringen Führen Sie die Kabel durch den Wandarm und die Halterung durch und befestigen Sie die Kamera an der Halterung. Abbildung 2-20 Installation abschließen...
-
Seite 27: Einstellen Der Ip-Kamera Über Lan
3 Einstellen der IP-Kamera über LAN Hinweis: Bedenken Sie bitte, dass die Verwendung des Produkts mit Internetzugang möglicherweise Risiken für die Netzwerksicherheit birgt. Um Netzwerkangriffe und Informationslecks zu vermeiden, sichern Sie ihr Netzwerk bitte entsprechend ab. Sollte das Produkt nicht ordnungsgemäß funktionieren, wenden Sie sich an Ihren Händler oder das nächstgelegene Kundendienstzentrum. -
Seite 28: Aktivieren Der Kamera
öffnen. Hinweise: Die Standard-IP-Adresse der Kamera lautet 192.168.1.100. Der Computer und die Kamera sollten zum selben Subnetz gehören. Wenn die Kamera standardmäßig DHCP aktiviert hat, müssen Sie die Grundig IP-Finder Tool verwenden, um die IP-Adresse zu suchen. -
Seite 29: Starkes Passwort Empfohlen
Abbildung 3-3 Aktivierungsoberfläche (Web) 3. Erstellen Sie ein Passwort und geben Sie das Passwort in das Passwortfeld ein. STARKES PASSWORT EMPFOHLEN– Wir empfehlen Ihnen dringend, ein sicheres Passwort Ihrer Wahl zu erstellen (mit mindestens 8 Zeichen, einschließlich Groß- und Kleinbuchstaben, Zahlen und Sonderzeichen), um die Sicherheit Ihres Produkts zu erhöhen. -
Seite 30: Aktivierung Über Ip-Finder Tool
Geräte zu erkennen, die Kamera zu aktivieren und das Passwort zurückzusetzen. Holen Sie sich das Grundig IP-Finder Tool von der mitgelieferten CD oder der offiziellen Website und installieren Sie sie entsprechend den Anweisungen. Befolgen Sie die Schritte zum Aktivieren der Kamera. -
Seite 31: Ändern Der Ip-Adresse
Sie es erneut. 3.3 Ändern der IP-Adresse Um die Kamera über LAN (Local Area Network) anzuzeigen und zu konfigurieren, müssen Sie die Netzwerkkamera im selben Subnetz mit Ihrem PC verbinden. Verwenden Sie das Grundig IP-Finder Tool, um die IP-Adresse des... - Seite 32 Geräts zu suchen und zu ändern. Als Beispiel nehmen wir die Änderung der IP-Adresse über den Grundig IP-Finder vor. Schritte: 1. Führen Sie den Grundig IP-Finder aus. 2. Wählen Sie ein aktiviertes Gerät. 3. Ändern Sie die IP-Adresse des Gerätes auf dasselbe Subnetz ihres Computers, indem Sie entweder die IP-Adresse manuell ändern...
-
Seite 33: Zugriff Über Webbrowser
4 Zugriff über Webbrowser Systemanforderungen: Betriebssystem: Microsoft Windows XP SP1 und höher CPU: 2,0 GHz oder höher RAM: 1G oder höher Anzeige: 1024 × 768 Auflösung oder höher Webbrowser: Internet Explorer 8.0 und höher, Apple Safari 16 und höher, Mozilla Firefox 52.0 und höher und Google Chrome 57.0 und höher. - Seite 34 4. Klicken Sie auf Login. Abbildung 4-1 Login Oberfläche 5. Installieren Sie das Plug-In, bevor Sie das Live-Video anzeigen lassen und die Kamera verwalten. Befolgen Sie die Installationsanweisungen, um das Plug-in zu installieren. Hinweis: Möglicherweise müssen Sie den Webbrowser schließen, um die Installation des Plugins abzuschließen.
-
Seite 35: Initialisieren Der Speicherkarte
Detaillierte Anweisungen zur weiteren Konfiguration finden Sie in der Bedienungsanleitung. 4.1 Initialisieren der Speicherkarte Schritte: Überprüfen Sie den Speicherkartenstatus, indem Sie in der Geräteeinstellungen-Oberfläche auf Speicherstatus tippen. Wenn der Speicherkartenstatus als „Nicht initialisiert“ angezeigt wird, tippen Sie auf, um die Speicherkarte zu initialisieren. Der Status ändert sich dann in „Normal“.
