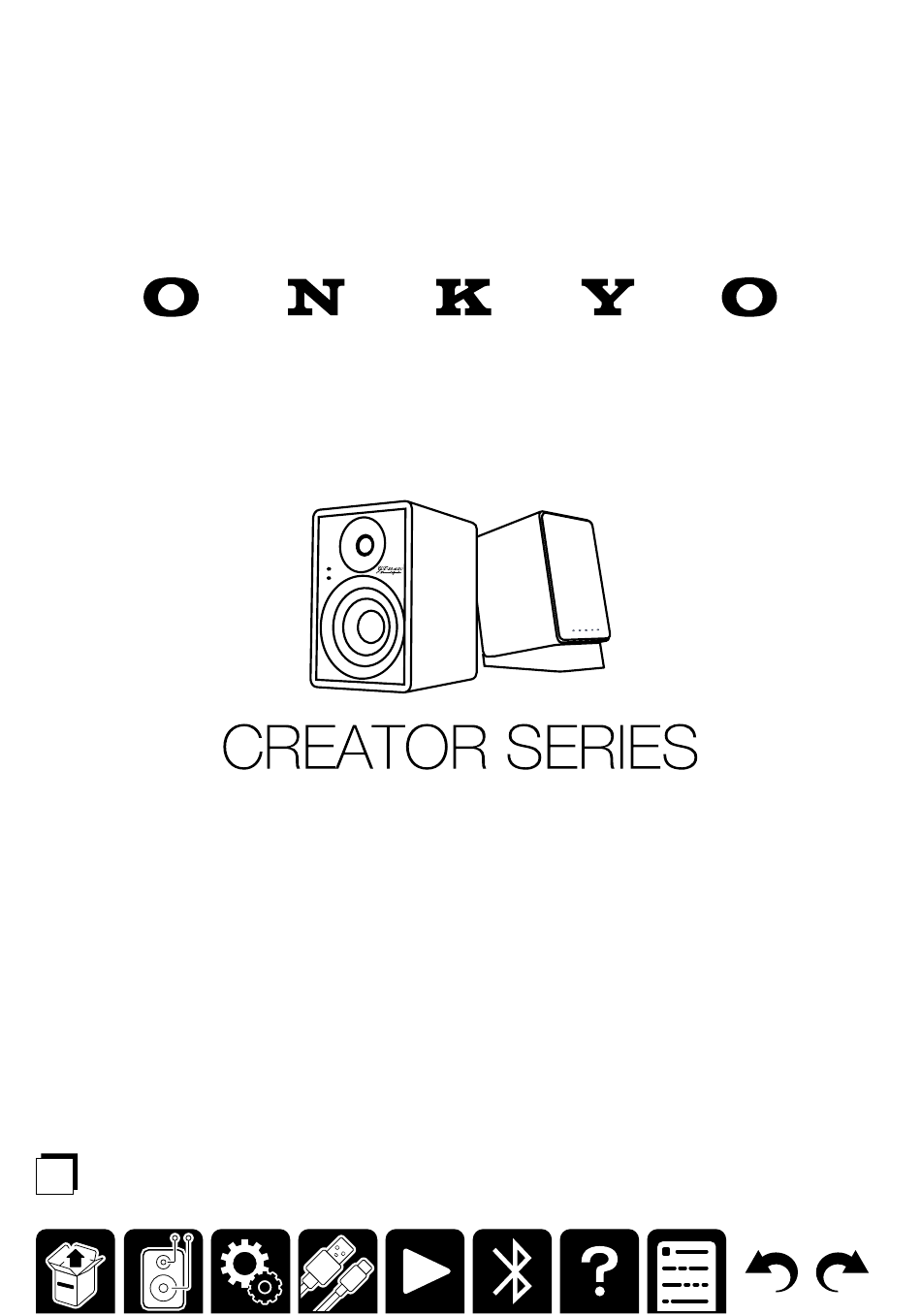

- Seite 1 Bedienungsanleitung POWERED SPEAKER GX-30ARC...
-
Seite 2: Lieferumfang
Lieferumfang A Lautsprecher (2) B Lautsprecherständer (2) C Lautsprecherkabel (1) D HDMI-Kabel (1) E USB-Kabel (1) F Fernbedienung (RC-993S) (1) *Batterien (AAA/R03) (2) G Netzteil und Steckeradapter • Anleitung zur Ersteinrichtung (1) • Sicherheitsinformationen (1) • Garantie: Für Nordamerika (1) und Europa (1) -
Seite 3: Frontplatte
Teilenamen Frontplatte SECONDARY PRIMARY SPEAKER SPEAKER A LED-Flach-Soundmodus-Anzeige B LED-Quellenanzeige C Fernbedienungssensor D Lautsprechergitter... - Seite 4 Rückwand SECONDARY PRIMARY SPEAKER SPEAKER A 2 3 J K L M A PREOUT SUBWOOFER-Anschluss B AUDIO IN AUX-Anschluss (3,5-mm-Stereo-Miniklinkenstecker) C USB-Anschluss Typ C D HDMI-Anschluss E Optischer Digitaleingang F Lautsprecheranschluss (SECONDARY SPEAKER) G GND-Anschluss H AUDIO IN LR-Anschlüsse (RCA-Stereoanschlüsse) I Lautsprecheranschluss (PRIMARY SPEAKER) J L/R-Wahlschalter K LINE/PHONO-Wahlschalter...
-
Seite 5: Remote Controller
Remote Controller A ON/STANDBY-Taste B Lautstärketasten C Flacher Klangmodus-Taste D Eingangswahltasten E Stummschaltungstaste F Wiedergabetasten G BLUETOOTH ® -Taste... -
Seite 6: Einrichtung
Einrichtung ■ Anschluss des Lautsprecherkabels SECONDARY PRIMARY SPEAKER SPEAKER... - Seite 7 ■ Zusammenbau und Anschluss des Wechselstromadapters...
- Seite 8 Verbindungen PC anschließen a USB-Kabel *Ein USB-Speichergerät kann direkt angeschlossen werden. Anschlussposition Dieses Gerät: AUDIO IN USB-Anschluss (USB-Anschluss Typ C) Tipps Unterstützte Betriebssysteme: Windows 10 oder höher...
-
Seite 9: Anschluss Eines Von Arc Unterstützten Fernsehgeräts
Anschluss eines von ARC unterstützten Fernsehgeräts HDMI IN ( ARC ) HDMI IN HDMI IN a HDMI-Kabel *Achten Sie darauf, das HDMI-Kabel vollständig einzustecken. Anschlussposition Dieses Gerät: HDMI (ARC)-Anschluss Fernseher: HDMI (ARC)-Anschluss Tipps Der HDMI (ARC)-Anschluss dieses Geräts unterstützt nur 2-Kanal-PCM-Signale. Stellen Sie die digitale Audioausgangseinstellung des Fernsehgeräts auf „PCM“... -
Seite 10: Anschluss Eines Fernsehgeräts Ohne Arc-Unterstützung
Anschluss eines Fernsehgeräts ohne ARC-Unterstützung DIGITAL OPTICAL a Digitales optisches Kabel Anschlussposition Dieses Gerät: AUDIO IN OPTICAL-Anschluss Fernseher: Optischer Digitalausgang Tipps Der AUDIO IN OPTICAL-Anschluss dieses Geräts unterstützt nur 2-Kanal-PCM-Signale. Stellen Sie die digitale Audioausgangseinstellung des Fernsehgeräts auf „PCM“ ein. -
Seite 11: Anschließen Einer Drehscheibe
Anschließen einer Drehscheibe ＊ ＊ a Analoges Audiokabel Anschlussposition Dieses Gerät: AUDIO IN LR-Anschlüsse (RCA-Stereoanschlüsse) Wenn die Drehscheibe über ein Erdungskabel verfügt, schließen Sie es an die Erdungsklemme an. Wenn Sie eine Drehscheibe ohne integrierten Phono-Equalizer anschließen, stellen Sie den LINE/PHONO-Wahlschalter auf „PHONO“. -
Seite 12: Geräte Mit Einem Stereo-Miniklinkenkabel Verbinden
Geräte mit einem Stereo-Miniklinkenkabel verbinden a Stereo-Miniklinkenkabel *Verwenden Sie ein Stereo-Miniklinkenkabel ohne Widerstand. Anschlussposition Dieses Gerät: AUDIO IN AUX-Anschluss (3,5-mm-Stereo-Miniklinkenstecker) Externe Geräte: Kopfhöreranschlüsse von Smartphones, PCs, digitalen Audioplayern usw. -
Seite 13: Anschluss Eines Subwoofers
Anschluss eines Subwoofers a Subwoofer-Kabel Anschlussposition Diese Einheit: PREOUT-SUBWOOFER-Anschluss (RCA-Mono-Anschluss) -
Seite 14: Wiedergabe
Wiedergabe Grundlegende Abläufe ■ Ein/Standby Bei Bedienung mit der Fernbedienung Drücken Sie die Taste ON/STANDBY. Bei Bedienung mit dem Hauptgerät : Drücken Sie den Schalter POWER/INPUT. Standby : Halten Sie den Schalter POWER/INPUT drei Sekunden lang gedrückt. Tipps Wenn 15 Minuten lang oder länger kein Signal erkannt wird, wechselt das Gerät automatisch in den Standby- Modus. -
Seite 15: Umschalten Der Eingangsquelle
■ Umschalten der Eingangsquelle Bei Bedienung mit der Fernbedienung Drücken Sie eine der Tasten zur Auswahl des Eingangs. Bei Bedienung mit dem Hauptgerät Drücken Sie wiederholt die Taste POWER/INPUT. Die Farbe der LED-Quellenanzeige ändert sich je nach ausgewählter Eingangsquelle. BLUETOOTH : Blau HDMI : Grün : Weiß... -
Seite 16: Lautstärke Einstellen
■ Lautstärke einstellen Bei Bedienung mit der Fernbedienung Drücken Sie die Tasten „Lautstärke erhöhen/verringern“. Bei Bedienung mit dem Hauptgerät Drehen Sie den Lautstärkeregler. ■ Stummschaltung Drücken Sie die Stummschalttaste. Im Stummschaltzustand blinkt die LED-Quellenanzeige rot. -
Seite 17: Erweiterte Funktionen
Erweiterte Funktionen ■ Einstellen des Modus „Flat Sound“ auf Ein/Aus Aus (Standard) : Bässe und Höhen werden verstärkt, um einen Klang mit Intonation zu erzeugen. : Der Klang wird ohne Verstärkung der Bässe und Höhen reproduziert. ■ Wechsel zwischen rechts und links... - Seite 18 BLUETOOTH -Wiedergabe ® Kopplung 1. Drücken Sie die Taste ON/STANDBY, um das Gerät einzuschalten. 2. Drücken Sie die Taste BLUETOOTH. Die LED-Quellenanzeige blinkt blau, was anzeigt, dass das Gerät in den Kopplungs-Standby-Modus gewechselt ist. ・ Wenn bereits ein BLUETOOTH-unterstütztes Gerät verbunden wurde, brechen Sie die Verbindung ab oder halten Sie die Taste BLUETOOTH der Fernbedienung drei Sekunden lang gedrückt.
- Seite 19 3. Schalten Sie die BLUETOOTH-Funktion des BLUETOOTH-fähigen Geräts ein. Bluetooth Bluetooth 4. Bedienen Sie das BLUETOOTH-fähige Gerät und wählen Sie dieses Gerät aus. Bluetooth Bluetooth GX-30xxxx ・ Wenn Sie mehrere BLUETOOTH-fähige Geräte anschließen, brechen Sie die aktuelle Verbindung ab oder halten Sie die BLUETOOTH-Taste der Fernbedienung drei Sekunden lang gedrückt, damit das Gerät in den Kopplungs-Standby-Modus wechselt.
- Seite 20 Wiedergabe 1. Drücken Sie die Taste ON/STANDBY, um das Gerät einzuschalten. 2. Drücken Sie die BLUETOOTH-Taste. 3. Bedienen Sie das BLUETOOTH-unterstützte Gerät und geben Sie Musik wieder. Tipps ・ Das Gerät schaltet sich automatisch ein, wenn das BLUETOOTH-unterstützte Gerät im Standby-Modus bedient wird, um Musik usw.
- Seite 21 Fehlerbehebung ‰ Gerät zurücksetzen Schalten Sie das Gerät ein. Halten Sie den Schalter POWER/INPUT auf der Rückseite gedrückt und drücken Sie gleichzeitig die Taste Mute auf der Fernbedienung. Die LED-Quellenanzeige erlischt und leuchtet dann wieder auf. Das Zurücksetzen ist damit abgeschlossen. ‰...
- Seite 22 ‰ Fehlerbeurteilung: Die Kopplung mit einem BLUETOOTH-unterstützten Gerät kann nicht hergestellt werden. Löschen Sie die Informationen des BLUETOOTH-unterstützten Geräts gemäß dem folgenden Verfahren und führen Sie die Kopplung erneut durch. 1. Schalten Sie das Gerät ein und halten Sie die BLUETOOTH-Taste auf der Fernbedienung mindestens 10 Sekunden lang gedrückt.
-
Seite 23: Allgemeine Spezifikationen
Allgemeine Spezifikationen ■Typ PRIMARY SPEAKER: Eingebauter Verstärker, 2-Wege-Bassreflex-Lautsprecher, abnehmbares Lautsprecher-Gitter SECONDARY SPEAKER: 2-Wege-Bassreflex-Lautsprecher, abnehmbares Lautsprecher-Gitter ■Lautsprecher verwendet Woofer: 4 Zoll (101,60 mm), Hochtöner: 3/4 Zoll (19 mm) ■Verstärkerkonfigurationen Bi-Verstärker ■Ausgangsleistung 2 Kanäle × 25 W (HF: 8 W + NF: 17 W) bei 8 Ohm, HF: 10 kHz, 2 Kanäle mit 1 % THD, NF: 100 Hz, 2 Kanäle mit 1 % THD ■Eingangsbuchsen Analog... - Seite 24 ■USB-Abschnitt USB Ver.2.0, Typ-C Stromversorgung ・5V/1A Unterstützte Formate ・FAT,FAT32,NTFS Audioformat ・WAV, MP3(32-320kbps/32,44.1,48kHz/VBR) ■HDMI-Bereich ARC-kompatibles Audioformat: PCM ■Allgemeines Netzteil ・AC 100 - 240 V, 50/60 Hz Leistungsaufnahme ・10 W Standby-Modus ・BLUETOOTH : 0.3 W ・HDMI : 0.3 W ・USB : 0.3 W ・AUX : 0.3 W ・OPTICAL...
