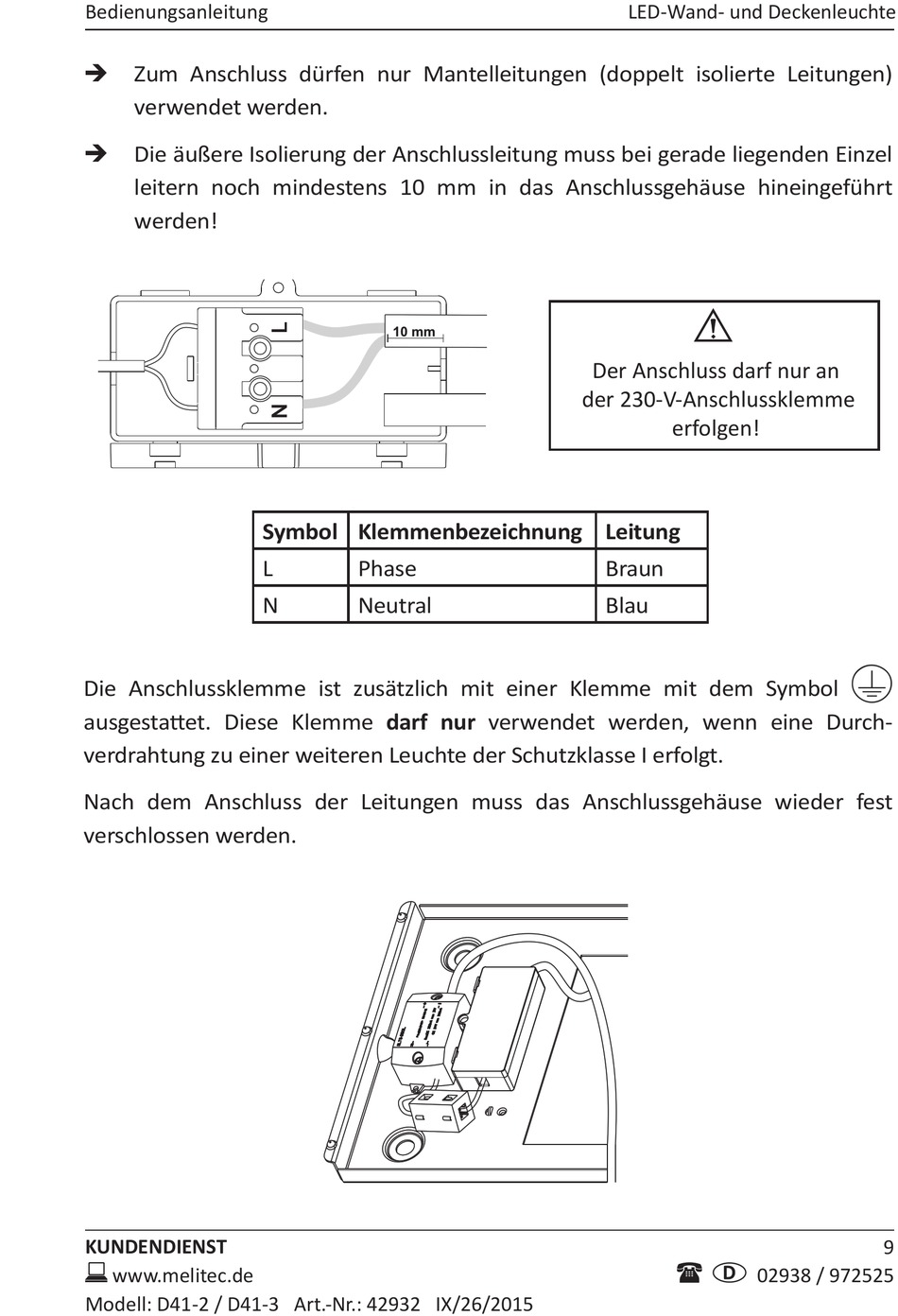

Melitec D41-2 Bedlenungsanleitung Seite 9

Bedienungsanleitung
Zum Anschluss dürfen nur Mantelleitungen (doppelt isolierte Leitungen)

verwendet werden.
Die äußere Isolierung der Anschlussleitung muss bei gerade liegenden Einzel

leitern noch mindestens 10 mm in das Anschlussgehäuse hineingeführt
werden!
Die Anschlussklemme ist zusätzlich mit einer Klemme mit dem Symbol
ausgestattet. Diese Klemme darf nur verwendet werden, wenn eine Durch-
verdrahtung zu einer weiteren Leuchte der Schutzklasse I erfolgt.
Nach dem Anschluss der Leitungen muss das Anschlussgehäuse wieder fest
verschlossen werden.
KUNDENDIENST
www.melitec.de
Modell: D41-2 / D41-3 Art.-Nr.: 42932 IX/26/2015
Symbol Klemmenbezeichnung Leitung
L Phase
N Neutral
LED-Wand- und Deckenleuchte
Der Anschluss darf nur an
der 230-V-Anschlussklemme
erfolgen!
Braun
Blau
02938 / 972525

9
