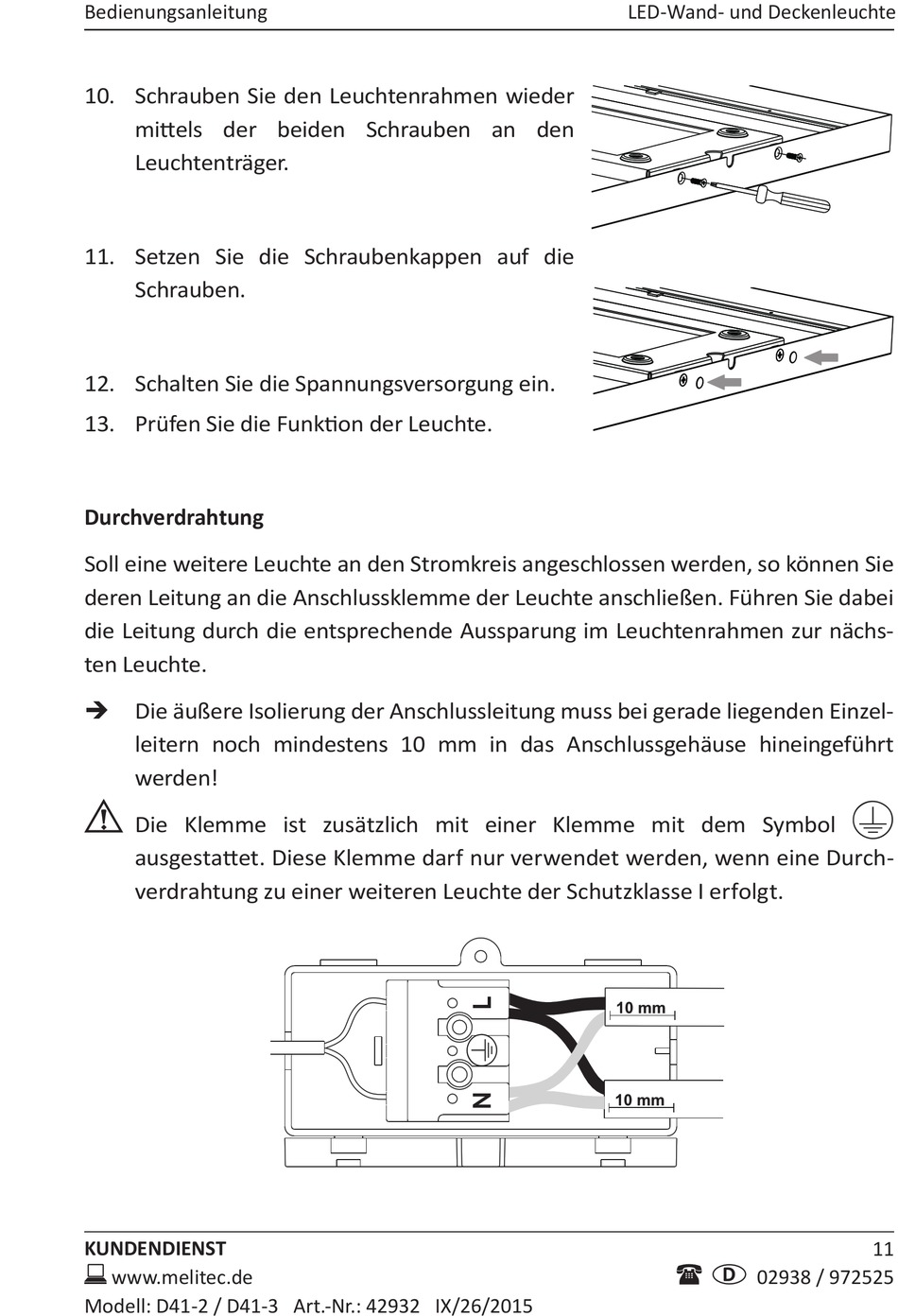

Melitec D41-2 Bedlenungsanleitung Seite 11

Bedienungsanleitung
10. Schrauben Sie den Leuchtenrahmen wieder
mittels der beiden Schrauben an den
Leuchtenträger.
11. Setzen Sie die Schraubenkappen auf die
Schrauben.
12. Schalten Sie die Spannungsversorgung ein.
13. Prüfen Sie die Funktion der Leuchte.
Durchverdrahtung
Soll eine weitere Leuchte an den Stromkreis angeschlossen werden, so können Sie
deren Leitung an die Anschlussklemme der Leuchte anschließen. Führen Sie dabei
die Leitung durch die entsprechende Aussparung im Leuchtenrahmen zur nächs-
ten Leuchte.
Die äußere Isolierung der Anschlussleitung muss bei gerade liegenden Einzel-

leitern noch mindestens 10 mm in das Anschlussgehäuse hineingeführt
werden!
Die Klemme ist zusätzlich mit einer Klemme mit dem Symbol
ausgestattet. Diese Klemme darf nur verwendet werden, wenn eine Durch-
verdrahtung zu einer weiteren Leuchte der Schutzklasse I erfolgt.
KUNDENDIENST
www.melitec.de
Modell: D41-2 / D41-3 Art.-Nr.: 42932 IX/26/2015
LED-Wand- und Deckenleuchte
02938 / 972525

11
