Klemmbelegung - B-Alu Inline 100 Programmieranleitung

3. Klemmbelegung

1 - 2 MOT
3 - 4 ENC
5 - 6 ENC
7 LCK
8 CMN
9 - 10 LC/CH2
11 CMN
12 LP
13 LS
14 CMN
15 CTRL24Vdc 24Vdc Zur Speisung überwachter Lichtschrankensender
16 CMN
17 OUT24Vdc 24Vdc Zur Speisung von Lichtschrankenempfänger
18 TA
19 TC
20 TAL
21 TD
22 CMN
23 TB
24 CP
25 FS
26 FI
27 ANT
28 ANT
29 CMN
30 EMRG1
31 EMRG2
= Motor + Encoder
= 24 V Anschlüsse
= potentialfreie Startbefehle
= Sicherheitseinrichtungen (falls nicht verwendet, bitte Drahtbrücke setzen)
Motoranschluß (werksseitig ausgeführt)
Encoderanschluß (3-blau / 4-grün (werksseitig ausgeführt)
Encoderanschluß (5-grau / 6-gelb) (werksseitig ausgeführt)
Notentriegelung (Anzeige auf dem Display "Motor frei")
Gemeinsamer Anschluß
Anschluß eines extern versorgten Umgebungslichtes (max. 30V ac/dc, 1A)
oder Abgriff 2. Funkkanal (potentialfreier Schaltkontakt)
Gemeinsamer Anschluß
Blinkleuchten (24V dc / max. 25W blinkend oder 12,5W permanent)
Kontrollleuchte "Tor offen" (24V dc / max. 3W)
Blinkt langsam (ca. 50x/Min.) während der Öffnung
Blinkt schnell (ca. 80x/Min.) während der Schließung
Leuchtet permanent wenn das Tor geöffnet ist
Erlischt bei geschlossenem Tor
Gemeinsamer Anschluß
Gemeinsamer Anschluß
(ACHTUNG: Klemme 15 + 17 dürfen mit max. 10 W belastet werden)
Definierter Öffnungsbefehl (auch für Dauerbefehle z.B. von Zeitschaltuhr geeignet)
Definierter Schließbefehl (auch für Dauerbefehle z.B. von Zeitschaltuhr geeignet)
Teilöffnung (1 - 9 m programmierbar)
Dynamischer Startimpuls
Öffnung – Stoppen – Schließung
Öffnung – Schließung
Gemeinsamer Anschluß
Notstop / Anschluß Sicherheitskontaktleiste
Reversierende Sicherheitseinrichtung / Anschluß Sicherheitskontaktleiste
Stoppender Lichtschrankenanschluß in Schließung.
Nach Freigabe wird die Schließbewegung fortgesetzt
Reversierende Sicherheitseinrichtung in Schließung
Anschluß Sicherheitskontaktleiste an der Torvorderkante / Anschluss Sicherheitslichtschranke
Antennenanschluß (Ummantelung)
Antennenanschluß (Signal) (RG 58 / 50 Ω)
Gemeinsamer Anschluß für die Notfallbedienung
Eingang Notbetätigungstaste 1
Eingang Notbetätigungstaste 2

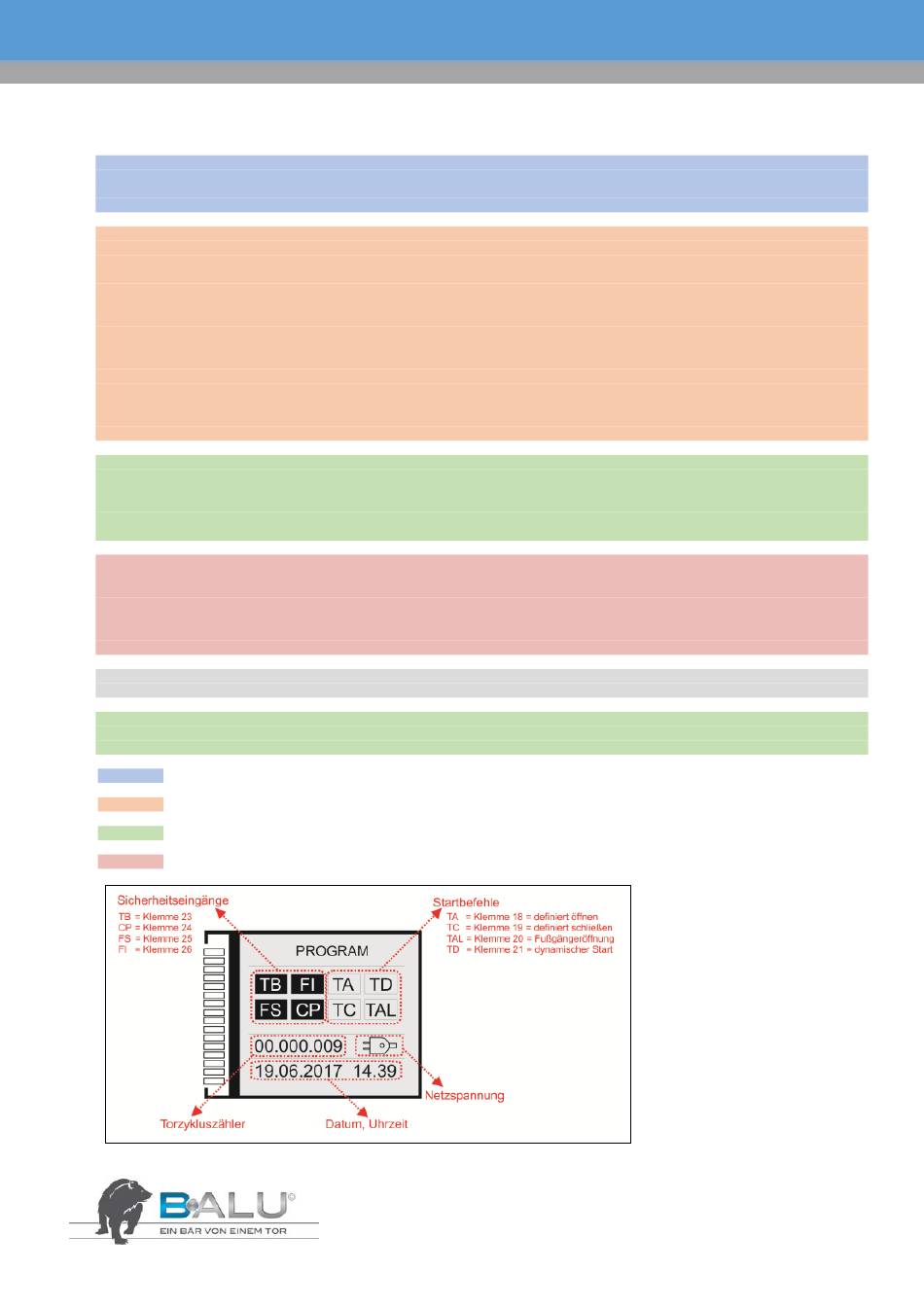

TB = Stopp (z.B. SiKo Leiste hinten oder Not-Stopp- Taster)
FI = Lichtschranke
FS = Sicherheitskontaktleiste Vorne
CP = SiKo Leisten am Haltepfosten (Nebenschließkante)
Bei alten Anlagen vor 2018 sind SoKo-Leiste vore und Lichtschranke in Reihen
auf "FI" angeklemmt. FS ist dann gebrückt und ohne Funktion
