B-ALU Inline 100 Programmieranleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für B-ALU Inline 100
- Seite 1 Version 21-10 Programmieranleitung Inline 100 & 120...
-
Seite 2: Haftungsausschluss
Anleitung für den Installateur und Endbenutzer Lieber Kunde, wir freuen uns, dass Sie sich zum Kauf unseres Schiebetores entschlossen haben. Diese Programmieranleitung enthält sämtliche Anga- ben, die für das Verständnis der Funktionsweise des Produkts notwendig sind. Wir möchten Sie bitten, die Angaben in dieser Anleitung vor Beginn der Arbeiten an diesem Produkt sorgfältig zu lesen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Schnell-Inbetriebnahme ............................ 4 2. Anschlussplan ..............................6 3. Klemmbelegung ..............................7 4. LED- und Display-Anzeigen ..........................8 5. Notentriegelung und Notfallbedienung ......................10 6. Programmierung .............................. 11 6.1 Menü OPTIONEN ............................12 6.2 Menü SICHER. VORRICHT........................15 6.3 Menü... -
Seite 4: Schnell-Inbetriebnahme
1. Schnell-Inbetriebnahme Die Toranlage wird werksseitig mit den wichtigsten Voreinstellungen ausgeliefert und kann binnen weniger Minuten individualisiert werden: Überprüfen Sie, dass vor dem Programmieren die mechanischen Anschläge in der Laufschiene in Öffnung und Schließung vorhanden und eingestellt sind. Diese sind bei Auslieferung als Transportsicherung zum Aggregat hin verschoben. Sie sind die Endanschläge, zwischen denen das Tor läuft. - Seite 5 Tasten: Das Display zeigt den Ausgangsbildschirm mit der blinkenden Schrift „PROGRAM“ an. Die Taste „PROG/OK“ für mindestens 4 Sekunden gedrückt halten, auf dem Display erscheint der Schriftzug „PAUSE“. 2x die Taste P2 „PROG/OK“ drücken. Das Tor öffnet bis zum internen Anschlag, überprüft diesen ein zweites Mal und speichert ihn ab. Das Tor schließt selbstständig bis zum internen Anschlag, überprüft diesen auch ein zweites Mal und speichert ihn ab.
-
Seite 6: Anschlussplan

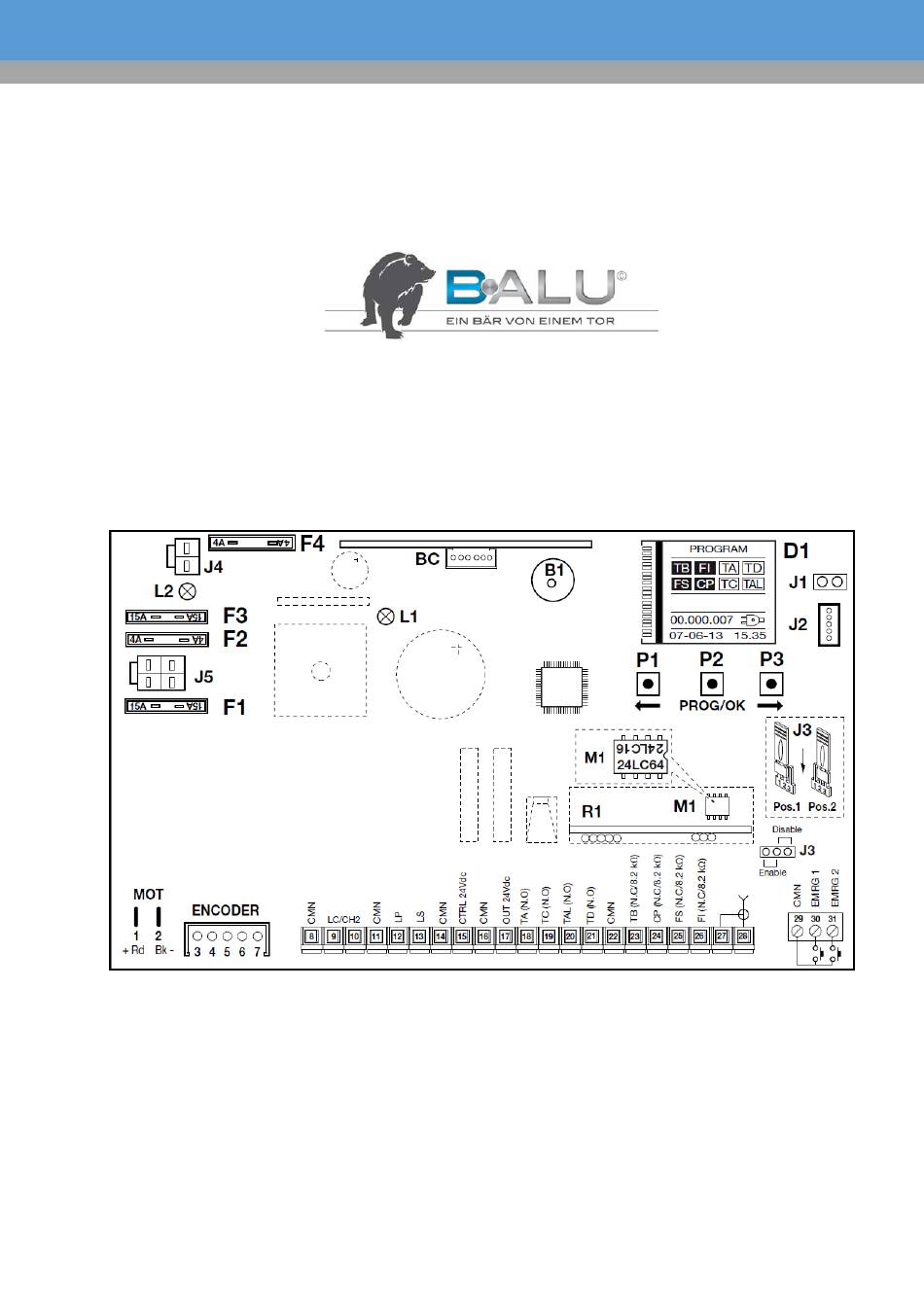

2. Anschlussplan B1 - Summer BC - Batterieladekarte D1 - Beleuchtetes Grafik-Display F1 - Flachsicherung 15A (Motorspannung) (wie die KFZ Sicherung, max 58V) F2 - Flachsicherung 4A (24V Verbraucher) (wie die KFZ Sicherung, max 58V) F3 - Flachsicherung 15A (Motorspannung im Akkubetrieb) (wie die KFZ Sicherung, max 58V) F4 - Flachsicherung 4A (24V Verbraucher im Akkubetrieb) (wie die KFZ Sicherung, max 58V) J1 - Auswahlschalter Display-Ausrichtung... -
Seite 7: Klemmbelegung
3. Klemmbelegung 1 - 2 Motoranschluß (werksseitig ausgeführt) 3 - 4 Encoderanschluß (3-blau / 4-grün (werksseitig ausgeführt) 5 - 6 Encoderanschluß (5-grau / 6-gelb) (werksseitig ausgeführt) Notentriegelung (Anzeige auf dem Display "Motor frei") Gemeinsamer Anschluß 9 - 10 LC/CH2 Anschluß eines extern versorgten Umgebungslichtes (max. 30V ac/dc, 1A) oder Abgriff 2. -
Seite 8: Led- Und Display-Anzeigen
4. LED- und Display-Anzeigen „PROGRAM“ blinkend auf dem Display. Lösung: Bitte Schnell-Inbetriebnahme (Seite 4) durchführen. FALSCHE POS. Lösung: Beim nächsten Impuls über die Klemmen TA – TC – TAL – TD wird der Programmierlauf gestartet. STOP PROG / AUTO PROG. Während des Programmierlaufs wurde eine Sicherheit (FI - FS - CP) oder die Stromversorgung unterbrochen. - Seite 9 FEHLER FÜHLE. Fehler des Stromsensors. Lösung: Anlage für 10 Sek. stromlos machen (auch das Akkupack abziehen). Stromsensor überprüfen, Programmier- lauf neu starten. AKTIVIERTE LEISTE. Tor hat wegen ausgelöster Kontaktleiste reversiert. Lösung: Wenn Hindernis vorhanden, bitte beseitigen. Tor setzt nach 3 Minuten die Bewegung fort. AKTIVIERTE FÜHLE.
-
Seite 10: Notentriegelung Und Notfallbedienung
5. Notentriegelung und Notfallbedienung Notentriegelung: Um das Tor mechanisch vom Antrieb zu entriegeln, muß der seitliche Entriegelungshebel um 120° in die waagerechte Position gedrückt werden. Zur weiteren Überprüfung können auch die Kabel Grau / Weiß gebrückt werden, um die Entriegelung zu überprüfen. -
Seite 11: Programmierung
6. Programmierung Damit Sie Ihre Toranlage Ihren individuellen Bedürfnissen anpassen können, bietet Ihnen die Steuerung einige Funktionen und Parameter, die an- oder ausgeschaltet bzw. angepasst werden können. Das nachfolgende Schema zeigt Ihnen als Wegweiser, wie Sie zu den ge- wünschten Menüpunkten gelangen. Standardanzeige bei anliegender Netzspannung. -
Seite 12: Menü Optionen
6.1. Menü “OPTIONEN” „PROG/OK“ drücken um in das Menü zu gelangen. Definiert die Funktion der Klemme 21 - TD - (potentialfrei). ÖFFNEN - SCHLIESSEN ÖFFNEN - STOP - SCHLIESSEN Definiert den automatischen Zulauf. Die gewünschte Pausenzeit kann auf Seite 16 unter dem Punkt 6.3 „BEWEGUNG“ eingestellt werden. - Seite 13 Definiert die Funktion der an Klemme 26 - FI - angeschlossenen Sicherheitseinrichtung. BEIM SCHLIESSEN= Nur beim Schließen aktiv. Bewegungsumkehr beim Ansprechen der Sicherheit. AUCH BEIM STOP = Impulse sind blockiert, solange die Sicherheit aktiv ist. Aktiviert die Überwachung der an Klemme 26 - FI - angeschlossenen Sicherheitseinrichtung. = Überwachung nicht aktiv.
-
Seite 14: Master Mode
Einlernen weiterer Handsender über Funk. Siehe Seite 21 unter dem Punkt 6.6 „FUNKCODES“. = Einlernung über Funk aktiviert. = Deaktiviert, nur über das Funkmenü möglich. CP TOR GEÖFFNET (bei automatischer Schließung). Bestimmt das Verhalten des Tores, wenn die Sicherheitskontaktleiste - CP - bei vollständig geöffnetem Tor kurzzeitig aktiviert wird, indem die Pausenzeit zurückgesetzt oder deaktiviert wird. -
Seite 15: Menü Sicher. Vorricht
6.2. Menü “SICHER. VORRICHT.” „PROG/OK“ drücken um in das Menü zu gelangen. Definiert die Funktion der Klemme 23 - TB - = In Ruhe geschlossener Kontakt (Drahtbrücke gesetzt). = Anschluß einer Sicherheitskontaktleiste 8,2 KΩ. Definiert die Funktion der Klemme 26 - FI - = In Ruhe geschlossener Kontakt (Drahtbrücke gesetzt). -
Seite 16: Menü Bewegung
„PROG/OK“ drücken um in das Menü zu gelangen. Definiert den Motortyp. SLI1024 = BALU Inline 120. SLI724 = BALU Inline 100 bis 6 m (Standardtor). SLI724 = BALU Inline 100 bis 8 m (Standardtor). SLI724 10 m = BALU Inline 100 bis 10 m (Standardtor). - Seite 17 Definiert die Annäherung des Flügels an den Haltepfosten bei der Öffnung. In 9 Schritten kann der Abstand verändert werden. Die Werkseinstellung ist auf "4 Schritte" eingestellt. Der Wert „0“ darf nicht programmiert werden! Definiert die Dauer bis zur automatischen Schließung nach kompletter Öffnung. Die AUTO WIEDERSCHLIEßUNG muss auf Seite 12 unter dem Punkt 6.1 „OPTIONEN“...
-
Seite 18: Menü Display
6.4. Menü “DISPLAY” „PROG/OK“ drücken um in das Menü zu gelangen. Einstellung des Displaykontrastes. Im Untermenü "Kontrasteinstellungen" kann die Helligkeit des Displays von 20 - 40 angepasst werden. Hintergrundbeleuchtung des Displays. 30 Sekunden. 60 Sekunden. Dauerleuchten. bestätigen um ins Haupmenü zu gelangen. -
Seite 19: Menü Kalender
6.5. Menü “KALENDER” „PROG/OK“ drücken um in das Menü zu gelangen. Aktuelle Uhrzeit einstellen. Aktuelles Datum einstellen. - Seite 20 Event festlegen. In Planung – Einstellungen ohne Gewährleistung. Definiert die Einstellung der Ereignisse. = Die Deaktivierung wird durch ein 3 Sekunden langes Blinken signalisiert. = Die Aktivierung wird durch ein 6 Sekunden langes Blinken singnalisiert. Muss auf OFF gestellt sein! Einstellung von Sommer- und Winterzeit.
-
Seite 21: Menü Funkcodes
6.6. Menü “FUNKCODES” „PROG/OK“ drücken um in das Menü zu gelangen. Kodierung S4XX. = Handsender BS4 (BALU Codierung). (EPROM 24LC16 verwenden) Kodierung S500. = Handsender BS5 (BALU Codierung). (EPROM 24LC64 verwenden) Sollten Sie ab Werk keine BALU Handsender (BS5) mitbestellt haben und nachträglich diese trotzdem verwenden wollen, müssen Sie den verbauten EPROM 24LC16 gegen den mitgelieferten EPROM 24LC64 austauschen. - Seite 22 Vollständige Löschung des Speichers. 1x drücken um den Menüpunkt "TOTALE LÖSCHUNG" auszuwählen. Setzt den Funkspeicher auf die Werksdaten zurück. Alle eingelernten Handsender / Code-Schlösser werden gelöscht. Kanalfunktionen. 1x drücken um den Menüpunkt "KANALFUNKTIONEN" auszuwählen. Kanal A - B - C o- der D auswählen Befehl TD = Dynamischer Startimpuls.
-
Seite 23: Technische Daten Des Funkempfängers
2 Tage Betrieb in Batteriebetrieb: verlangsamte Geschwindigkeit ohne Bremsung Motorspeisung: muß mindestens 22 V dc betragen 9. Technische Daten des Antriebs BALU INLINE 100 BALU INLINE 120 Torbreite bei Aluminiumtoren: max. 10m max. 12m Torgewicht bei Aluminiumtoren: max. 700 kg max.
