1. Schnell-Inbetriebnahme

Die Toranlage wird werksseitig mit den wichtigsten Voreinstellungen ausgeliefert und kann binnen weniger Minuten individualisiert werden:
Überprüfen Sie, dass vor dem Programmieren die mechanischen Anschläge in der Laufschiene in Öffnung und Schließung vorhanden und
eingestellt sind. Diese sind bei Auslieferung als Transportsicherung zum Aggregat hin verschoben. Sie sind die Endanschläge, zwischen
denen das Tor läuft.
Schieben Sie das Tor manuell auf und zu und kontrollieren Sie somit die Leichtläufigkeit des Torflügels.
Sicherstellen, dass die Platine durch das STROMNETZ versorgt wird.

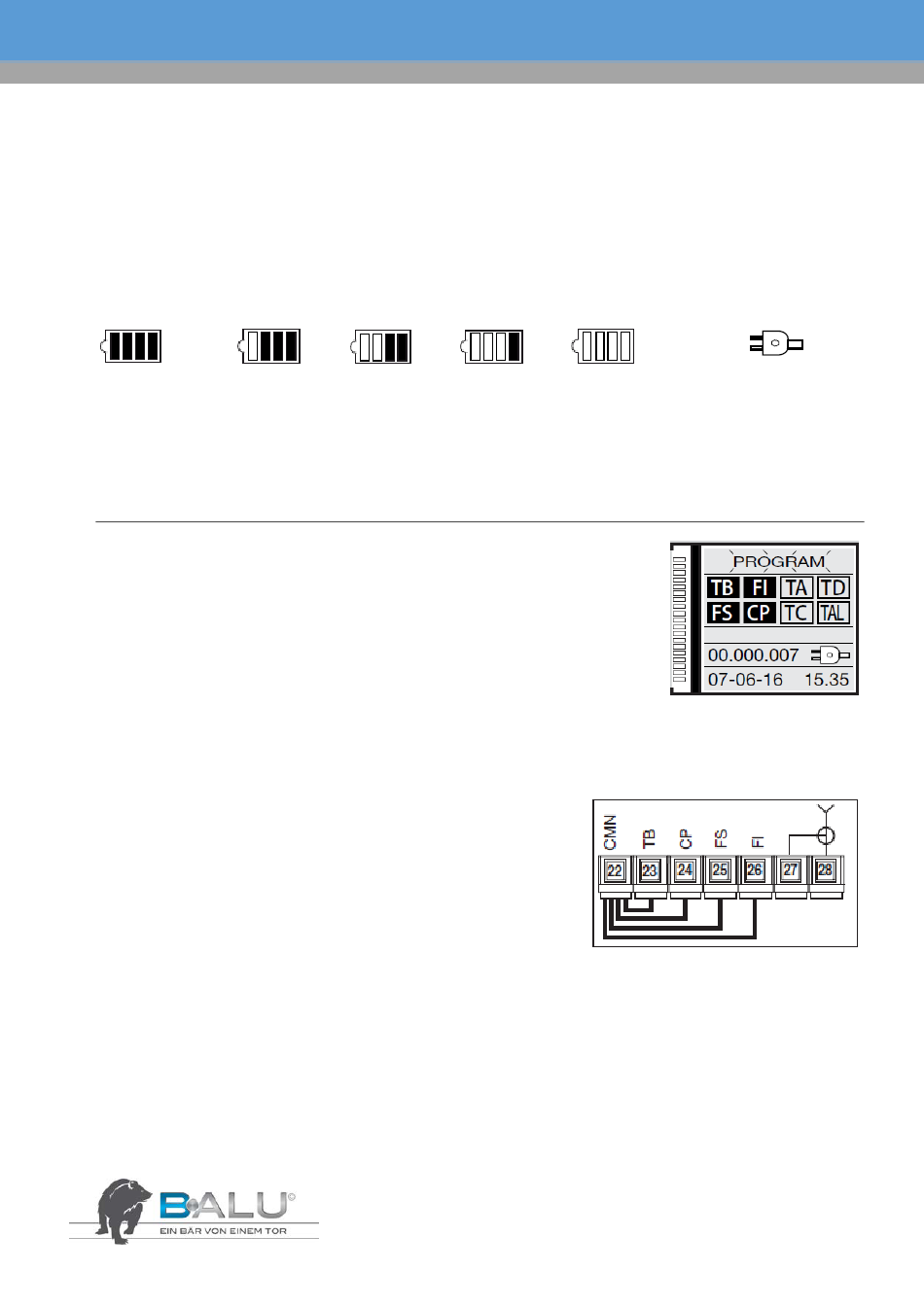

Ladezustand der Batterie. Hauptnetz speist die Steuerung.
100% geladen 75 % geladen 50 % geladen 25 % geladen 0 % geladen
Stellen Sie sicher, dass evtl. Kabelverbindungen zum Einlaufpfosten richtig angeschlossen sind (Polarität).
Stellen Sie den Torflügel vor Start der Lernfahrt in die Mittelstellung. NICHT aus den Endlagen starten lassen!
ACHTUNG:
Während des Lernlaufes ist die Kraftabschaltung außer Betrieb. Achten Sie deshalb darauf, dass sich während des Lernlaufes keine Per-
sonen oder Gegenstände im Gefahrenbereich befinden. Sicherstellen, dass während des Laufens kein Start- oder Stoppbefehl gegeben
wird und die Lichtschranken nicht unterbrochen werden.
Standardanzeige bei anliegender Netzspannung.
Die Symbole der Sicherheitseingänge TB – FI – FS – CP müssen dauerhaft schwarz hinterlegt sein
(weiße Schrift auf schwarzem Grund).
Wird eine Sicherheit, welche an den Klemmen 23, 24, 25 oder 26 angeklemmt wurde, betätigt, wird
dies durch die Farbumkehrung angezeigt (schwarze Schrift auf weißem Grund).
Dies kann ebenso einen Fehler der Sicherheitseinrichtung anzeigen.
Bitte die Sicherheitseinrichtung der entsprechenden Klemme überprüfen.
Die Symbole der Starteingänge TA – TD – TC – TAL sollten dauerhaft weiß hinterlegt sein (schwarze
Schrift auf weißem Grund).
Sobald ein Startbefehl anliegt, wird dies durch die Farbumkehrung angezeigt (weiße Schrift auf schwarzem Grund), solange der Befehl an-
liegt.
Sollten eine oder mehrere Sicherheitsanzeigen TB - FI - FS - CP aktiviert sein, ist si-
cherzustellen, dass die Kontakte der nicht benutzen Sicherheitsvorrichtungen auf der
Klemmenleiste überbrückt sind.
Sollte ein Sicherheitskreis aktiv sein, muss die Störung vor der Lernfahrt behoben werden.
Aus Sicherheitsgründen kann das Tor nur Startbefehle annehmen, solange die Startanzeige angezeigt wird.
Achtung!
An keiner Stelle auf der Leiterplatte der Steuerung befindet sich die Stromspannung von 230 Vac: es ist allein nur die sehr niedrige Sicher-
heitsspannung vorhanden. Gemäß der Vorschrift über die elektrische Sicherheit ist es verboten, die Anschlussklemmen 9 und 10 direkt an
einen Stromkreis anzuschließen, an den eine Spannung von mehr als 30 Vac/dc anliegt.
