Stecker- / Buchsenbelegung

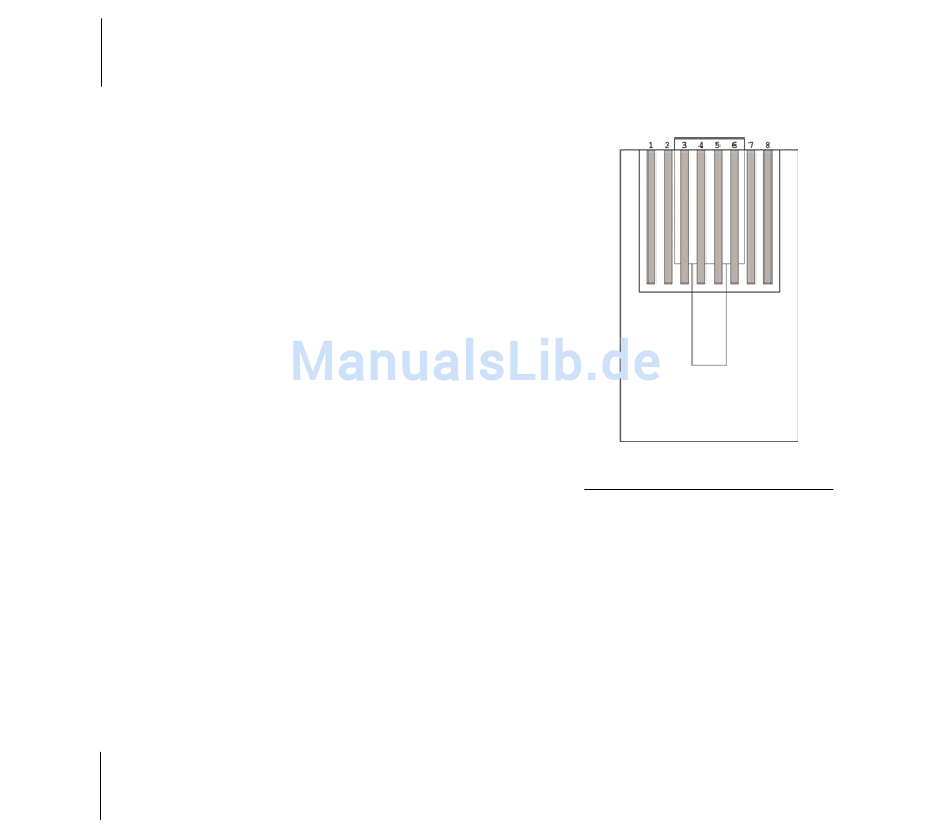

Anschluss an den NTBA
Die Anschaltung der ISDN Endgeräte ans
Netz erfolgt über einen Modularstecker
8P8C (RJ 45).
Die Verbindung zum NTBA kann mit einem
handelsüblichen vieradrigen ISDN-Kabel
erfolgen. Sollte Sie es vorziehen, den
Anschluss über die Klemmverbinder des
NTBA zu realisieren, beachten Sie bitte die
folgende Belegung des Modularsteckers.
: Treten bei Anschluss mehrere End-
Hinweis
geräte Probleme auf wurden vermutlich an
mindestens einer Stelle a und b vertauscht.
122
Stecker- / Buchsenbelegung
Kontakt Funktion Klemme
3 Rx +
4 Tx +
5 Tx -
6 Rx-
a2
a1
b1
b2
