STARKWERK SW 675/10 Originalbetriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
ORIGINAL-BETRIEBSANLEITUNG

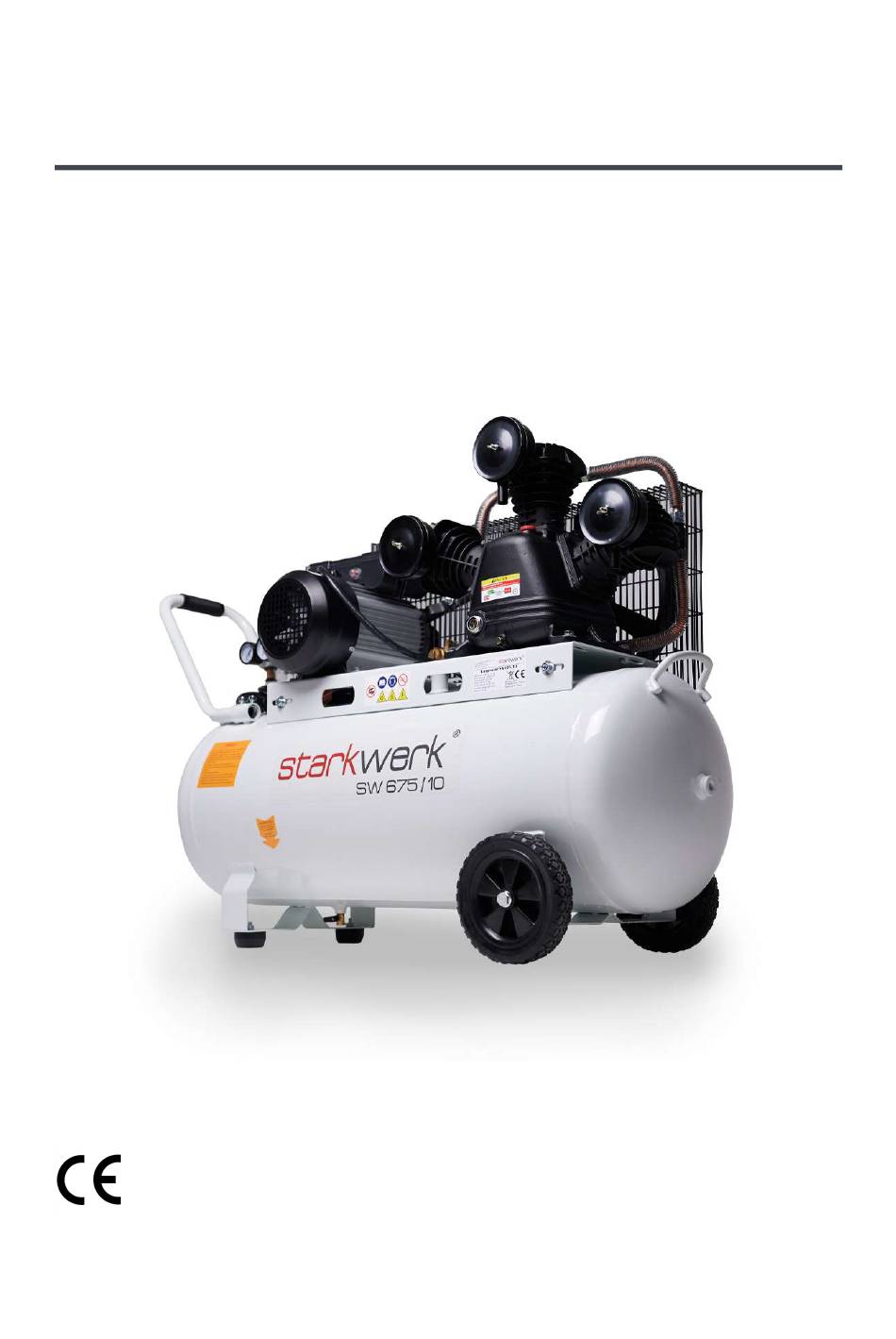

Starkwerk Druckluftkompressor
SW 675/10 - 400 Volt
Für zukünftige Verwendung aufbewahren!
Inhaltsverzeichnis
loading

Verwandte Anleitungen für STARKWERK SW 675/10

Inhaltszusammenfassung für STARKWERK SW 675/10

  • Seite 1 ORIGINAL-BETRIEBSANLEITUNG Starkwerk Druckluftkompressor SW 675/10 - 400 Volt Für zukünftige Verwendung aufbewahren!

  • Seite 2: Überarbeitungen Des Dokuments

    Brückäckerstraße 20 74523 Schwäbisch Hall Telefon +49 7907 944 34 00 Telefax E-Mail info@sls-profishop.de Internet www.sls-profishop.de Maschinenbezeichnung: Druckluftkompressor Starkwerk SW 675/10 - 400 Volt Maschine: SW 675/10 – 400 Volt Baujahr: 2024 Version der Original-Betriebsanleitung: Ausgabedatum der 01.09.2024 Original-Betriebsanleitung: Produktänderungen Jahr Änderungen...

  • Seite 3: Inhaltsverzeichnis

    Sicherheitshinweise vor der Erstinbetriebnahme ............. 26 Sicherheitsmaßnahmen für den Umweltschutz ..............26 Besondere Gefahrenhinweise / Restgefahren ............... 27 2.5.1 Verwendete Symbole am Druckluftkompressor Starkwerk SW 675/10 - 400 Volt ... 27 2.5.2 Gefahren durch Luftstrom ..................28 2.5.3 Gefahren durch elektrische Energie ................. 28 2.5.4...
  • Seite 4 3.1.5 Übersicht Bedien- und Anzeigeelemente ..............42 3.1.6 Übersicht Bedienelement Ein- und Ausschalter / Druckschalter ......43 3.1.7 Übersicht Anschlüsse am Druckluftkompressor Starkwerk SW 675/10 - 400 Volt .. 44 3.1.8 Übersicht Typenschild ....................45 Funktionsbeschreibung ......................46 3.2.1 Sicherheitseinrichtungen..................46 3.2.2...
  • Seite 5 Kontrolltätigkeiten pneumatische Leitungen ............. 71 7.1.4 Regulierung des Arbeitsdrucks ................. 72 Druckluftkompressor Starkwerk SW 675/10 - 400 Volt einschalten ........72 Funktionsbeschreibung Druckminderer / Druckeinstellung ........... 73 Druckluftkompressor Starkwerk SW 675/10 - 400 Volt ausschalten ........75 8 Störungen beheben........................76 8.1.1...

  • Seite 6: Abbildungsverzeichnis

    Abbildung 7: Übersicht Anschlüsse am Druckluftkompressor Starkwerk SW 675/10 - 400 Volt ................................. 44 Abbildung 8: Übersicht Typenschild Druckluftkompressor Starkwerk SW 675/10 - 400 Volt ..45 Abbildung 9: Beispiele für Bildzeichen an Verpackungen............. 48 Abbildung 10: Druckluftkompressor Starkwerk SW 675/10 - 400 Volt auspacken ...... 49 Abbildung 11: Anschlagpunkte am Druckluftkompressor Starkwerk SW 675/10 - 400 Volt ..

  • Seite 7: Einleitung

    – transportieren, den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt sicherheitsgerecht – montieren / installieren, den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt sicherheitsgerecht in – Betrieb nehmen, den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt sicherheitsgerecht – bedienen und betreiben, bei Auftreten einer Störung die entsprechende Maßnahme treffen,...

  • Seite 8: Abschnittsbezogene Warnhinweise

    1 Einleitung 1.1 Darstellungsmittel 1.1.1 Abschnittsbezogene Warnhinweise Abschnittsbezogene Warnhinweise gelten nicht nur für eine bestimmte Handlung, sondern für alle Handlungen innerhalb eines Abschnitts. Aufbau SIGNALWORT Art und Quelle der Gefahr! Mögliche Folge(n) bei Nichtbeachtung! ► Maßnahme(n) zur Vermeidung der Gefahr. Symbol zur näheren Erläuterung...

  • Seite 9: Sonstige Darstellungsmittel

    1 Einleitung 1.1 Darstellungsmittel Gefahrenstufen GEFAHR WARNUNG VORSICHT – HINWEIS (ohne Warndreieck) – 1.1.3 Sonstige Darstellungsmittel Das Info-Symbol gibt nützliche Informationen. Texte, die dieser Markierung folgen, sind Aufzählungen. – Texte, die dieser Markierung folgen, beschreiben Maßnahmen in Warnhinweisen ► und Handlungsschritte. Texte, die dieser Markierung folgen, beschreiben Tätigkeiten, die in der vorgegebenen Reihenfolge auszuführen sind.
  • Seite 10 Dieses Symbol verbietet den Zutritt von Unbefugten zum Gefahrenbereich. Gefahren können von unbefugten Personen nicht erkannt werden. Druckluftkompressor Starkwerk SW 675/10 - 400 Volt darf nur von einer Person bedient werden Dieses Symbol verbietet die Bedienung des Druckluftkompressors durch mehrere Personen.
  • Seite 11 1 Einleitung 1.1 Darstellungsmittel Symbol Beschreibung Gefahrenzeichen Warnung vor umweltgefährlichen Stoffen Dieses Symbol warnt vor umweltgefährlichen Stoffen. Gefahr - Achtung / Systemische Gesundheitsgefährdung Dieses Symbol warnt vor systemischer Gesundheitsgefährdung beim Einatmen oder Verschlucken. Gefahr - Achtung giftig (gesundheitsschädlich) / Ätz- oder Reizwirkung / Niedrigere systemische Gesundheitsgefährdung Dieses Symbol warnt vor gesundheitsschädlichen Stoffen.

  • Seite 12: Gewährleistung Und Haftung

    Druckluftkompressors für bestimmte Benutzeranwendungen gedacht und darf nicht dazu verwendet werden, deren Eignung oder Zuverlässigkeit zu bestimmen. Der Druckluftkompressor Starkwerk SW 675/10 - 400 Volt darf nur für die vom Hersteller beschriebenen Anwendungen eingesetzt werden. Alle anderen Anwendungen sind unsachgemäß...

  • Seite 13: Urheberschutz

    1 Einleitung 1.3 Urheberschutz Urheberschutz Diese Original-Betriebsanleitung ist urheberrechtlich geschützt und ausschließlich für interne Zwecke bestimmt. Überlassung der Original-Betriebsanleitung an Dritte, Vervielfältigungen in jeglicher Art und Form - auch auszugsweise - sowie Verwertung und / oder Mitteilung des Inhalts sind ohne schriftliche Genehmigung der SLS PROFISHOP GmbH &...

  • Seite 14: Sicherheit

    Der Druckluftkompressor Starkwerk SW 675/10 - 400 Volt dient der Erzeugung von Druckluft und kann zur Verwendung von druckluftbetriebenen Werkzeugen eingesetzt werden. Der Druckluftkompressor Starkwerk SW 675/10 - 400 Volt ist nicht für den gewerblichen, handwerklichen oder industriellen Einsatz geeignet.
  • Seite 15 Verwendung. Insbesondere ist es verboten, defektes oder ungeeignetes Zubehör zu verwenden, – den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt zu betreiben, wenn die – Sicherheitseinrichtungen deaktiviert, manipuliert oder defekt sind, den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt zu betreiben, während sich –...

  • Seite 16: Weitere Sachwidrige Verwendung

    Druckluftkompressor Starkwerk SW 675/10 - 400 Volt im Dauerbetrieb zu – verwenden, den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt über Nacht laufen zu – lassen, er muss nach jedem Einsatz ausgeschaltet werden, den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt zu betreiben, während sich –...

  • Seite 17: Weitere Vorhersehbare Fehlanwendung

    ► Lassen Sie den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt nicht über Nacht laufen, schalten Sie ihn nach dem Einsatz aus. ► Achten Sie darauf, den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt nicht zu betreiben, während sich Personen (insbesondere Kinder) im Gefahrenbereich aufhalten.

  • Seite 18: Anzulernendes Personal

    Anzulernendes Personal Anzulernendes Personal, wie Auszubildende oder Aushilfskräfte, kennt nicht alle Gefahren, die beim Betrieb des Druckluftkompressors auftreten können. Es darf Arbeiten am Druckluftkompressor Starkwerk SW 675/10 - 400 Volt nur unter Aufsicht von qualifiziertem oder unterwiesenem Personal ausführen. 2.2.2...

  • Seite 19: Verpflichtung Des Personals

    Für die Unterweisung des Personals ist der Betreiber zuständig. 2.2.7 Verpflichtung des Personals Alle Personen, die mit Arbeiten am Druckluftkompressor Starkwerk SW 675/10 - 400 Volt beauftragt sind, verpflichten sich, vor Beginn ihrer Tätigkeit die grundlegenden Vorschriften über Arbeitssicherheit und Unfallverhütung zu –...

  • Seite 20: Unterweisung

    ► Unterlassen Sie beim Betrieb des Druckluftkompressors jede Arbeitsweise, die die Sicherheit von Personen oder der des Druckluftkompressors beeinträchtigt. ► Betreiben Sie den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt nur mit den zugehörigen Schutz- und Sicherheitseinrichtungen. Achten Sie darauf, dass eingebaute Sicherheitseinrichtungen nicht außer Betrieb gesetzt wurden.
  • Seite 21 2 Sicherheit 2.3 Grundlegende Sicherheitshinweise ► Bewahren Sie die Original-Betriebsanleitung ständig am Einsatzort des Druckluftkompressors auf. Es muss gewährleistet sein, dass alle Personen, die Tätigkeiten am Druckluftkompressor Starkwerk SW 675/10 - 400 Volt ausführen, die Original-Betriebsanleitung jederzeit einsehen können. Seite...
  • Seite 22 Arbeitsplatz die Gefahr von Unfällen, Verletzungen und Schäden erhöht. Berücksichtigung von Umweltbedingungen ► Setzen Sie den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt silent Pro nicht bei Feuchte und Nässe (z. B. Regen, hohe Luftfeuchtigkeit) ein. ► Verwenden Sie Schutzeinrichtungen gegen elektrische Schläge. Stellen Sie eine gute Beleuchtung des Arbeitsplatzes sicher.
  • Seite 23 2 Sicherheit 2.3 Grundlegende Sicherheitshinweise ► Ziehen Sie den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt nicht am Kabel, fassen Sie zum Ein- / und Ausstecken nur den Stecker an und halten Sie das Kabel stets von Hitze, Öl und scharfen Kanten fern.
  • Seite 24 2 Sicherheit 2.3 Grundlegende Sicherheitshinweise ► Berühren Sie während des Betriebs des Druckluftkompressors nicht Teile wie Motor, Aggregat und Druckleitung, da diese besonders heiß werden, um Verbrennungen zu vermeiden. Seite...
  • Seite 25 2 Sicherheit 2.3 Grundlegende Sicherheitshinweise Nominalspannung anwenden ► Betreiben Sie den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt mit der Spannung, die auf dem Typenschild angegeben ist. Höhere Spannungen können zu einer erhöhten Temperatur im Motor führen. Anschlussleitung austauschen ► Lassen Sie die Anschlussleitung, wenn sie beschädigt sein sollte, vom Hersteller oder einer entsprechend ausgebildeten Elektrofachkraft austauschen.

  • Seite 26: Sicherheitshinweise Vor Der Erstinbetriebnahme

    675/10 - 400 Volt aus, entleeren Sie den Kessel und trennen Sie den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt von der Stromzufuhr. ► Lassen Sie den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt auf keinen Fall über Nacht eingeschaltet.

  • Seite 27: Besondere Gefahrenhinweise / Restgefahren

    Erklärung des Herstellers, dass das Produkt die wesentlichen Anforderungen der einschlägigen europäischen Gesundheits-, Sicherheits- und Umweltschutzgesetzte erfüllt. ► Halten Sie alle Sicherheits- und Gefahrenhinweise am Druckluftkompressor Starkwerk SW 675/10 - 400 Volt in einem lesbaren Zustand. Erneuern Sie die Hinweise bei Bedarf. Seite...

  • Seite 28: Gefahren Durch Luftstrom

    Ausrüstung an. ► Lassen Sie Arbeiten an der elektrischen Ausrüstung nur durch eine Elektrofachkraft durchführen. ► Schalten Sie vor Arbeiten an der elektrischen Ausrüstung den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt spannungsfrei und sichern Sie sie gegen Wiedereinschalten. Seite...

  • Seite 29: Gefahren Durch Nichtbeachtung Der Aufsichtspflicht

    2 Sicherheit 2.5 Besondere Gefahrenhinweise / Restgefahren ► Lassen Sie Arbeiten an der elektrischen Ausrüstung nur von einer zuständigen Elektrofachkraft - z. B. Betriebselektriker - vornehmen. ► Überprüfen Sie die elektrische Ausrüstung regelmäßig auf Mängel wie lose Verbindungen oder angeschmorte Kabel. Lassen Sie Mängel sofort beseitigen. ►...

  • Seite 30: Gefahren Durch Pneumatische Energie

    Kenntnissen und Erfahrungen in der Pneumatik durchführen. Schalten Sie vor Arbeiten an den Pneumatikeinrichtungen den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt aus und sichern Sie sie gegen Wiedereinschalten. ► Machen Sie zu öffnende Systemabschnitte und Druckleitungen vor Beginn von Reparaturarbeiten drucklos.

  • Seite 31: Gefahren Durch Heiße Oberflächen

    Verletzungsgefahr durch Quetschen! Durch nicht installierte Schutzvorrichtungen kann es zu Verletzungen kommen! ► Betreiben Sie den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt nur mit den zugehörigen Schutz- und Sicherheitseinrichtungen. Achten Sie darauf, dass eingebaute Sicherheitseinrichtungen nicht außer Betrieb sind.

  • Seite 32: Gefahren Durch Stolpern

    VORSICHT Gefahr durch unsachgemäße Ablage von Gegenständen! Unsachgemäße Ablage von Gegenständen innerhalb bzw. auf dem Druckluftkompressor Starkwerk SW 675/10 - 400 Volt können zu Beschädigungen, Fehlfunktionen oder Totalausfall führen sowie die Sicherheit beeinträchtigen! ► Beachten Sie, dass es verboten ist, Gegenstände innerhalb oder auf dem Druckluftkompressor Starkwerk SW 675/10 - 400 Volt abzulegen.

  • Seite 33: Gefahren Durch Verwendung Falscher Ersatzteile

    Stücklisten bzw. in „1.5 Service / Kundendienst“. 2.5.14 Gefahren für unbefugte Personen WARNUNG Am Druckluftkompressor Starkwerk SW 675/10 - 400 Volt bestehen Gefahren für unbefugte Personen! Nichtbeachtung kann Tod oder schwere Verletzungen zur Folge haben! ► Prüfen Sie, dass sich keine Unbefugten vor Ort befinden.

  • Seite 34: Gefahren Bei Benutzung Des Druckluftkompressors Durch Mehrere Personen

    2.5.16 Gefahren bei Benutzung des Druckluftkompressors durch mehrere Personen WARNUNG Am Druckluftkompressor Starkwerk SW 675/10 - 400 Volt bestehen Gefahren bei Benutzung des Druckluftkompressors durch mehrere Personen! Nichtbeachtung kann Tod oder schwere Verletzungen zur Folge haben! ► Beachten Sie, dass die Benutzung des Druckluftkompressors nur durch eine Person zulässig ist.

  • Seite 35: Persönliche Schutzausrüstung

    2 Sicherheit 2.6 Persönliche Schutzausrüstung Persönliche Schutzausrüstung Beim Betrieb des Druckluftkompressors ist unabhängig von der Einsatzbereichgefährdungsbeurteilung die persönliche Schutzausrüstung zu tragen, um die Gesundheitsgefahren zu minimieren. Die persönliche Schutzausrüstung muss insbesondere im Hinblick auf das entsprechende Risiko ausgelegt sein. ► Tragen Sie während der Arbeit stets die für die jeweilige Arbeit notwendige Schutzausrüstung.

  • Seite 36: Sicherheits- Und Schutzvorrichtungen

    2 Sicherheit 2.7 Sicherheits- und Schutzvorrichtungen Sicherheits- und Schutzvorrichtungen ► Überprüfen Sie vor jedem Einschalten des Druckluftkompressors, dass alle Sicherheits- und Schutzvorrichtungen sachgerecht angebracht und funktionsfähig sind. ► Bei Lieferung von Teil-Komponenten sind die Schutzvorrichtungen durch den Betreiber vorschriftsmäßig anzubringen. ►...

  • Seite 37: Verpflichtung Des Betreibers

    – Infrastruktur sorgen. Weiterhin ist der Betreiber dafür verantwortlich, dass der Druckluftkompressor Starkwerk SW 675/10 - 400 Volt stets in technisch einwandfreiem Zustand ist. Daher gilt Folgendes: Der Betreiber muss dafür sorgen, dass die in dieser Original-Betriebsanleitung – beschriebenen Wartungsintervalle eingehalten werden.

  • Seite 38: Beschreibung Des Druckluftkompressors

    Beschreibung des Druckluftkompressors Übersicht Alle Abbildungen in diesem Dokument dienen dem grundsätzlichen Verständnis und können von der tatsächlichen Ausführung abweichen. 3.1.1 Übersicht Funktionselemente 1 Abbildung 1: Übersicht Funktionselemente 1 Luftfilter (3 Stk.) Kondenswasserablassventil Druckleitung Schwingungsdämpfer Ölschauglas Trägergriff E-Box Seite...

  • Seite 39: Übersicht Funktionselemente 2

    3 Beschreibung des Druckluftkompressors 3.1 Übersicht 3.1.2 Übersicht Funktionselemente 2 Abbildung 2: Übersicht Funktionselemente 2 3 Zylinder Aggregat Rückschlagventil Ölstützen (hinten) Elektromotor Seite...

  • Seite 40: Übersicht Funktionselemente 3

    3 Beschreibung des Druckluftkompressors 3.1 Übersicht 3.1.3 Übersicht Funktionselemente 3 Abbildung 3: Übersicht Funktionselemente 3 Druckluftanschluss (regulierte Sicherheitsventil Druckluft) Druckluftanschluss (Kesseldruck) Seite...

  • Seite 41: Übersicht Sicherheitseinrichtungen

    3 Beschreibung des Druckluftkompressors 3.1 Übersicht 3.1.4 Übersicht Sicherheitseinrichtungen Abbildung 4: Übersicht Sicherheitseinrichtungen Doppelter Riemen & Keilriemenrad Schutzgitter Sicherheitsventil Seite...

  • Seite 42: Übersicht Bedien- Und Anzeigeelemente

    3 Beschreibung des Druckluftkompressors 3.1 Übersicht 3.1.5 Übersicht Bedien- und Anzeigeelemente Abbildung 5: Übersicht Bedien- und Anzeigeelemente Manometer Kesseldruck Drehregler Druckminderer Manometer / Druckminderer Seite...

  • Seite 43: Übersicht Bedienelement Ein- Und Ausschalter / Druckschalter

    3 Beschreibung des Druckluftkompressors 3.1 Übersicht 3.1.6 Übersicht Bedienelement Ein- und Ausschalter / Druckschalter Abbildung 6: Übersicht Bedienelement Ein- und Ausschalter / Druckschalter Ein- und Ausschalter / Druckschalter Seite...

  • Seite 44: Übersicht Anschlüsse Am Druckluftkompressor Starkwerk Sw 675/10 - 400 Volt

    3 Beschreibung des Druckluftkompressors 3.1 Übersicht 3.1.7 Übersicht Anschlüsse am Druckluftkompressor Starkwerk SW 675/10 - 400 Volt Abbildung 7: Übersicht Anschlüsse am Druckluftkompressor Starkwerk SW 675/10 - 400 Volt Druckluftanschluss (regulierte Druckluftanschluss Kesseldruck Druckluft) Seite...

  • Seite 45: Übersicht Typenschild

    3 Beschreibung des Druckluftkompressors 3.1 Übersicht 3.1.8 Übersicht Typenschild Abbildung 8: Übersicht Typenschild Druckluftkompressor Starkwerk SW 675/10 - 400 Volt Typenschild Druckluftkompressor Starkwerk SW 675/10 - 400 Volt Seite...

  • Seite 46: Funktionsbeschreibung

    3 Beschreibung des Druckluftkompressors 3.2 Funktionsbeschreibung Funktionsbeschreibung Der Druckluftkompressor Starkwerk SW 675/10 - 400 Volt dient der Erzeugung von Druckluft für den Betrieb von druckluftbetriebenen Werkzeugen. Durch die Silent-Technologie arbeitet er geräuscharm und eignet sich besonders für geräuschempfindliche Umgebungen. Der Kompressor saugt Umgebungsluft an, filtert sie und komprimiert sie in einem Druckbehälter.

  • Seite 47: 3.3 Technische Daten

    3 Beschreibung des Druckluftkompressors 3.3 Technische Daten Technische Daten Einheit Werte Anschluss / Frequenz 230 V / 50 Hz Schutzart IP23 Motorleistung W/PS 3 000 Watt / 4 PS Motordrehzahl 2850 U / min Versorgungsdruck Pneumatik 10 bar Druckbehältervolumen 100 Liter Max.

  • Seite 48: Transportieren Und Lagern

    Transportieren und Lagern Lieferung durch ein autorisiertes Transportunternehmen Der Druckluftkompressor Starkwerk SW 675/10 - 400 Volt wird von einem durch die SLS PROFISHOP GmbH & Co. KG autorisierten Transportunternehmen zum Kunden geliefert. ► Bei Standortveränderung des Druckluftkompressors wenden Sie sich für Informationen zum Transport an die SLS PROFISHOP GmbH &...

  • Seite 49: Auspacken

    Starkwerk SW 675/10 - 400 Volt zu entnehmen. Heben Sie den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt an den Griffen heraus. Entfernen Sie die Folie um den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt. Abbildung 10: Druckluftkompressor Starkwerk SW 675/10 - 400 Volt auspacken Seite...

  • Seite 50: Wiederverpacken

    Bauteilen (falls vorhanden) dienen nur zum Heben der einzelnen Bauteile, nicht zum Heben der gesamten Baugruppe. Heben Sie den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt oder die Komponenten nur an den vorgesehenen Stellen an. ► Heben Sie den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt oder die Komponenten stets langsam und vorsichtig an, um Stabilität und Sicherheit zu...

  • Seite 51: Zulässige Hilfsmittel Für Den Transport

    Haltepunkten anzuschlagen. ► Vermeiden Sie Kontakt der Tragketten oder -seile mit dem Druckluftkompressor Starkwerk SW 675/10 - 400 Volt oder Komponenten. Ist dies nicht möglich, treffen Sie entsprechende Vorkehrungen, um eine Beschädigung des Druckluftkompressors oder Komponenten auszuschließen.

  • Seite 52: Lieferumfang Druckluftkompressor Starkwerk Sw 675/10 - 400 Volt

    1x Original-Betriebsanleitung 3x Luftfilter Zwischenlagerung Wird der Druckluftkompressor Starkwerk SW 675/10 - 400 Volt nicht unmittelbar nach Anlieferung aufgestellt, muss dieser sorgfältig an einem geschützten Ort gelagert werden. Der Druckluftkompressor Starkwerk SW 675/10 - 400 Volt muss so zwischengelagert werden, dass sie vor Kälte, Feuchtigkeit, Verschmutzung, chemischen und mechanischen Einflüssen geschützt ist.
  • Seite 53 ► Beachten Sie auch die Lagerbedingungen der externen Hersteller-Betriebs- bzw. Montageanleitungen der Zulieferer. ► Reinigen Sie den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt gründlich, falls Sie beabsichtigen, diesen für längere Zeit zu lagern. ► Verstauen Sie den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt trocken und für unbefugte Personen unzugänglich.

  • Seite 54: Montieren

    Montieren Prüfen Sie den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt vor der Installation auf Schäden. Bei sichtbaren Schäden darf der Druckluftkompressor Starkwerk SW 675/10 - 400 Volt nicht installiert werden und es muss der Hersteller kontaktiert werden. Vormontage durch SLS PROFISHOP GmbH & Co.

  • Seite 55: Vorbereitende Maßnahmen

    ► Beachten Sie bei der Wahl des Einsatzortes die notwendigen Bedien- und Wartungsflächen. ► Beachten Sie, dass der Freiraum am Druckluftkompressor Starkwerk SW 675/10 - 400 Volt 1000 mm betragen soll. Der Betreiber muss für ausreichende Beleuchtung im Einsatzbereich des Druckluftkompressors sorgen.

  • Seite 56: Anforderungen An Die Einsatzfläche

    ► Lassen Sie die Montagearbeiten nur von autorisiertem und unterwiesenem Personal durchführen. ► Stellen Sie den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt auf für die Gewichte und die auftretenden Belastungen dimensionierten Einsatzfläche auf und befestigen Sie diese. ► Beachten Sie bei der Montage die Anzugsmomente aller Schraub- verbindungen.
  • Seite 57 (z. B. unter Abdeckungen). ► Kennzeichnen Sie Stolperstellen. ► Beachten Sie bei der Wahl des Einsatzortes die notwendigen Bedien- und Wartungsflächen. ► Beachten Sie, dass der Freiraum am Druckluftkompressor Starkwerk SW 675/10 - 400 Volt 1000 mm betragen soll. Seite...

  • Seite 58: Druckluftkompressor Starkwerk Sw 675/10 - 400 Volt Montieren

    ► Beachten Sie, dass der Einsatzort eine ausreichende Tragfähigkeit aufweist und eben ist. ► Verwenden Sie den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt in gut be- und entlüfteten Räumen. ► Verwenden Sie den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt in ausreichend beleuchteten Räumen.

  • Seite 59: Rädermontage

    5 Montieren 5.5 Druckluftkompressor Starkwerk SW 675/10 - 400 Volt montieren alle Leitungen und Kabel ordentlich verlegt, ggf. abgedeckt werden, – Werkzeuge im Umfeld des Druckluftkompressors aufgeräumt werden, – Peripheriegeräte (falls vorhanden) so platziert sind, dass sie weder Betrieb noch –...
  • Seite 60 5 Montieren 5.5 Druckluftkompressor Starkwerk SW 675/10 - 400 Volt montieren Abbildung Tätigkeit Führen Sie das Rad inklusive der Schraube in die Radaufnahme des Druckluftkompressors ein. Setzen Sie die Sicherheitsscheibe auf die Schraube. Seite...

  • Seite 61: Abbildung 13: Rädermontage

    5 Montieren 5.5 Druckluftkompressor Starkwerk SW 675/10 - 400 Volt montieren Abbildung Tätigkeit Setzen Sie die Mutter auf die Schraube. Kontern Sie die Mutter und montieren Sie diese am Rad mit Hilfe einer 17er Ratsche oder eines 17er Gabelschlüssels. Führen Sie den gleichen Vorgang mit dem zweiten Rad durch.

  • Seite 62: Schwingungsdämpfermontage

    5 Montieren 5.5 Druckluftkompressor Starkwerk SW 675/10 - 400 Volt montieren 5.5.3 Schwingungsdämpfermontage Abbildung Tätigkeit Setzen Sie die Schraube in den Schwingungsdämpfer ein. Führen Sie den Schwingungsdämpfer inklusive Schraube in die Aufnahme des Schwingungsdämpfers ein. Seite...
  • Seite 63 5 Montieren 5.5 Druckluftkompressor Starkwerk SW 675/10 - 400 Volt montieren Abbildung Tätigkeit Setzen Sie die Scheibe auf die Schraube. Setzen Sie daraufhin eine Mutter auf die Schraube. Seite...

  • Seite 64: Luftfiltermontage

    5 Montieren 5.5 Druckluftkompressor Starkwerk SW 675/10 - 400 Volt montieren Abbildung Tätigkeit Ziehen Sie anschließend die Mutter mit Hilfe eines 14er Gabelschlüssels fest. Die Montage des Schwingungsdämpfers ist abgeschlossen. Abbildung 14: Schwingungsdämpfermontage 5.5.4 Luftfiltermontage Abbildung Tätigkeit Setzen Sie den Luftfilter in die vorgesehene Gewindeaufnahme ein und ziehen Sie diesen Handfest an.

  • Seite 65: Anschließen An Die Energieversorgung

    Druckluftkompressors installiert und leicht zugänglich sein muss. ► Seien Sie beim Anschließen aufmerksam und vorsichtig. Schließen Sie den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt nur an, wenn Sie in der Lage sind, sich richtig zu konzentrieren, oder wenn Sie nicht ohnmächtig werden könnten.

  • Seite 66: Druckluftversorgung Anschließen

    5 Montieren 5.6 Anschließen an die Energieversorgung ► Prüfen Sie den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt und das Kabel vor der elektrischen Installation auf Beschädigungen. Bei sichtbaren Schäden, starker Geruchsentwicklung oder übermäßiger Erwärmung von Bauteilen ist die Stromversorgung sofort zu unterbrechen und der Druckluftkompressor Starkwerk SW 675/10 - 400 Volt darf nicht benutzt werden.
  • Seite 67 5 Montieren 5.6 Anschließen an die Energieversorgung VORSICHT Stolpergefahr durch unsachgemäß verlegte Energieversorgungsleitungen! Nichtbeachtung kann Verletzungen zur Folge haben! ► Verlegen Sie Leitungen stets stolper- und barrierefrei im Versorgungsschacht. ► Kennzeichnen Sie unvermeidliche Stolperstellen farblich. Seite...

  • Seite 68: In Betrieb Nehmen

    In Betrieb nehmen Achtung : Vor Inbetriebnahme den Ölstand unbedingt im Ölschauglas überprüfen. Achtung: Das Öl sollte sich oberhalb der roten Markierung befinden. Wenn der Ölstand unterhalb der markierten Stelle liegt, füllen Sie bitte Öl 10W40 nach, bis es oberhalb der Markierung ist. Seite...

  • Seite 69: Sicherheitsmaßnahmen Vor Der Inbetriebnahme

    6 In Betrieb nehmen 6.1 Sicherheitsmaßnahmen vor der Inbetriebnahme Sicherheitsmaßnahmen vor der Inbetriebnahme WARNUNG Verletzungsgefahr durch Platzmangel! Es bestehen Verletzungsgefahren wie Schrammen, Einstiche oder Knochenbrüche infolge zu dichter Anordnung benötigter Komponenten und / oder Bauteile! ► Wählen Sie den Einsatzort des Druckluftkompressor so, dass der erforderliche Bewegungsraum des Personals im Einsatzbereich nicht eingeschränkt oder behindert wird.
  • Seite 70 ► Prüfen Sie und stellen Sie sicher, dass alle Sicherheitseinrichtungen angebracht sind und funktionieren. ► Prüfen Sie den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt auf sichtbare Schäden; beseitigen Sie festgestellte Mängel sofort oder melden Sie sie dem Aufsichtspersonal - der Druckluftkompressor Starkwerk SW 675/10 - 400 Volt darf nur in einwandfreiem Zustand betrieben werden.

  • Seite 71: Bedienen

    Sicherheitsmaßnahmen im Normalbetrieb ► Beachten Sie die Sicherheitshinweise aus Kapitel „2 Sicherheit“. ► Starten Sie den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt nur von dem angegebenen Einsatzbereich aus. ► Entfernen und setzen Sie während des Betriebs des Druckluftkompressors keine Sicherheitseinrichtungen außer Funktion.

  • Seite 72: Regulierung Des Arbeitsdrucks

    ► Drehen Sie den Drehknopf in die jeweilige Richtung (+ um den Arbeitsdruck zu erhöhen, - um den Arbeitsdruck zu verringern.) Bei Überdruck wird über ein automatisches Sicherheitsventil Druck abgelassen. ► Beachten Sie, dass sich der Druckluftkompressor Starkwerk SW 675/10 - 400 Volt bei maximalen Betriebsdruck automatisch abschaltet und sich bei Luftbedarf einschaltet.

  • Seite 73: Funktionsbeschreibung Druckminderer / Druckeinstellung

    675/10 - 400 Volt nach oben, bis dieser in der obersten Position einrastet. Daraufhin ist der Druckluftkompressor Starkwerk SW 675/10 - 400 Volt eingeschalten. Abbildung 16: Druckluftkompressor Starkwerk SW 675/10 - 400 Volt einschalten Funktionsbeschreibung Druckminderer / Druckeinstellung Abbildung Tätigkeit...

  • Seite 74: Abbildung 17: Funktionsbeschreibung Druckminderer / Druckeinstellung

    7.3 Funktionsbeschreibung Druckminderer / Druckeinstellung Abbildung Tätigkeit Stellen Sie durch Drehen, + oder -, den gewünschten Druck am Druckluftkompressor Starkwerk SW 675/10 - 400 Volt ein. Der aktuell eingestellte Druck kann am Manometer abgelesen werden. Drücken Sie den Drehregler am...

  • Seite 75: Druckluftkompressor Starkwerk Sw 675/10 - 400 Volt Ausschalten

    Druckluftkompressor Starkwerk SW 675/10 - 400 Volt ausschalten Abbildung Tätigkeit Drücken Sie den Ein- und Ausschalttaster nach unten. Daraufhin ist der Druckluftkompressor Starkwerk SW 675/10 - 400 Volt ausgeschalten. Abbildung 18: Druckluftkompressor Starkwerk SW 675/10 - 400 Volt ausschalten Seite...

  • Seite 76: Störungen Beheben

    Totalausfall des Druckluftkompressors, sowie die Beeinträchtigung der Sicherheit des Druckluftkompressors die Folge! ► Schalten Sie vor einer Störungsbeseitigung den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt vor jeglicher Energiequelle frei. ► Lassen Sie die Störungsbeseitigung nur qualifiziertes Personal durchführen.
  • Seite 77 8 Störungen beheben 7.4 Druckluftkompressor Starkwerk SW 675/10 - 400 Volt ausschalten Problem Mögliche Ursache Lösung Ansaugfilter verschmutzt. Ansaugfilter säubern oder austauschen. Kompressor läuft ununterbrochen durch. Zu hoher Luftverbrauch der Luftverbrauch des Druckluftwerkzeuge. Druckluftwerkzeugs prüfen. Undichte Stelle am Undichte Stelle finden und...

  • Seite 78: Drehrichtung Prüfen & Phase Wenden

    8 Störungen beheben 7.4 Druckluftkompressor Starkwerk SW 675/10 - 400 Volt ausschalten Drehrichtung Prüfen & Phase wenden Abbildung Tätigkeit a) Beachten Sie die Drehrichtung des Motors. Falls notwendig wenden Sie die Phase, wie unten erklärt Drehen Sie die weiß markierte Stelle im Stecker mit einem Schraubenzieher um 180 Grad.

  • Seite 79: Warten Und Reinigen

    Kessel vorherrschen darf. ► Geben Sie einige Tropfen Öl auf den Luftfiltereinsatz, falls der Druckluftkompressor Starkwerk SW 675/10 - 400 Volt längere Zeit nicht mehr im Gebrauch war. So wird erreicht, dass beim nächsten Start die Zylinderwände des Luftpressers mit Öl benetzt sind.

  • Seite 80: Inspektions- Und Wartungsarbeiten

    Inspektions- und Wartungsarbeiten 9.2.1 Wartungsintervalle siehe Wartungsstelle Wartungsarbeit Abschnitt Täglich Gesamter Druckluftkompressor Sichtprüfung 9.2.4.1 Starkwerk SW 675/10 - 400 Volt Gesamter Druckluftkompressor Funktionsprüfung 9.2.4.2 Starkwerk SW 675/10 - 400 Volt Sicherheitsfunktionen Wöchentlich Gesamter Druckluftkompressor 9.2.5.1 Reinigung Starkwerk SW 675/10 - 400 Volt Gesamter Druckluftkompressor Funktionsprüfung feststehende...

  • Seite 81: Vorbereitende Maßnahmen Elektrik

    ► Schalten Sie vor Wartungs- und Inspektionsarbeiten am Druckluftkompressor Starkwerk SW 675/10 - 400 Volt den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt spannungsfrei. ► Sichern Sie den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt gegen unerwartetes Wiedereinschalten durch Verriegeln des Hauptschalters mit einem Schloss.

  • Seite 82: Wartung - Täglich

    Erzeugnisse zu verwenden. Den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt niemals mit Hochdruckreinigern oder entfettenden Reinigungsmitteln reinigen. Reinigen Sie den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt mit einem trockenen oder leicht feuchten, fusselfreien Tuch. Verwenden Sie keine scheuernden Reinigungstücher oder Chemikalien zur Reinigung des Druckluftkompressors, da diese die Oberfläche beschädigen können.

  • Seite 83: Abbildung 19: Wartungsintervall - Luftfilter Reinigen

    9 Warten und Reinigen 9.2 Inspektions- und Wartungsarbeiten Abbildung Tätigkeit Öffnen Sie die Abdeckung des Luftfilters, indem Sie diese gegen den Uhrzeigersinn drehen. Entnehmen Sie den Luftfilter des Druckluftkompressors. Blasen und reinigen Sie den Luftfilter mit einer Druckluftpistole. Abbildung 19: Wartungsintervall - Luftfilter reinigen Seite...

  • Seite 84: Wartung - Monatlich

    Sichtprüfung Kabelverbindungen Überprüfen Sie alle Kabelverbindungen auf festen Sitz. 9.2.6.2 Sichtprüfung Schraubverbindungen Überprüfen Sie alle Schraubenverbindungen am Druckluftkompressor Starkwerk SW 675/10 - 400 Volt auf ihren festen Sitz. Ziehen Sie lose Verschraubungen fest an (Schrauben-Anzugsmoment entsprechend der Schraubengröße und der Festigkeitsklasse).

  • Seite 85: Besondere Wartungsintervalle

    ► Lassen Sie Arbeiten an der elektrischen Ausrüstung nur von einer Elektrofachkraft ausführen. ► Schalten Sie vor allen Wartungs- und Inspektionsarbeiten den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt spannungsfrei. Führen Sie die vorbereitenden Maßnahmen durch. Führen Sie die Sicherheitsüberprüfung gemäß den landesspezifischen Richtlinien und Normen aus.

  • Seite 86: Pneumatikschläuche (Spätestens Alle 10 Jahre)

    Herstelldatum der Schläuche (Aufdruck auf dem Schlauch). 9.2.9 Kondenswasser ablassen Abbildung Tätigkeit Stellen Sie einen Behälter unter den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt. Betätigen Sie das Ventil zum Ablassen des Kondenswassers nach unten, damit das Wasser abfließen kann. Abbildung 20: Kondenswasser ablassen 9.2.10...

  • Seite 87: Außer Betrieb Nehmen Und Demontieren

    Außer Betrieb nehmen 10.1.1 Elektrik außer Betrieb nehmen Schalten Sie den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt aus. Verhindern bzw. schränken Sie den Zugang zum Druckluftkompressor Starkwerk SW 675/10 - 400 Volt ein. Lassen Sie Energieversorgungsleitungen durch entsprechendes Fachpersonal trennen.

  • Seite 88: Pneumatik Außer Betrieb Nehmen

    Benachbarte unter Spannung stehende Teile abdecken oder abschranken. 10.1.2 Pneumatik außer Betrieb nehmen Schalten Sie den Druckluftkompressor Starkwerk SW 675/10 - 400 Volt aus. Verhindern bzw. schränken Sie den Zugang zum Druckluftkompressor Starkwerk SW 675/10 - 400 Volt ein. Lassen Sie Energieversorgungsleitungen durch entsprechendes Fachpersonal trennen.

  • Seite 89: Demontieren

    10 Außer Betrieb nehmen und Demontieren 10.2 Demontieren 10.2 Demontieren VORSICHT Gefahr durch Demontagearbeiten! Bei der Demontage besteht die Gefahr von Verletzungen wie Schrammen, Einstichen oder Quetschungen! ► Lassen Sie Demontagearbeiten nur unterwiesenes und autorisiertes Personal durchführen. ► Tragen Sie während der Arbeit stets die für die jeweilige Arbeit notwendige Schutzausrüstung (z.

  • Seite 90: Entsorgen

    10 Außer Betrieb nehmen und Demontieren 10.3 Entsorgen 10.3 Entsorgen WARNUNG Gefahr der Umweltverschmutzung / Ressourcenverschwendung! Bei Nichtbeachtung können Umweltschäden eintreten! ► Lassen Sie Arbeiten zur Entsorgung nur unterwiesenes und autorisiertes Personal durchführen. ► Trennen Sie Materialien und Verpackungsabfälle sortenrein und führen Sie diese der Wiederverwertung zu.

  • Seite 91: Anhang

    Anhang 11.1 EG-Konformitätserklärung Auf den folgenden Seiten finden Sie die EG-Konformitätserklärung zum vorliegenden Druckluftkompressor Starkwerk SW 675/10 - 400 Volt und die angehängten Dokumente.

  • Seite 92: Anhang I, Nr. 1.5.1 Der Maschinenrichtlinie Eingehalten

    400 Volt dient der Erzeugung von Druckluft und kann zur Verwendung von druckluftbetriebenen Werkzeugen eingesetzt werden. Hiermit erklären wir, dass der oben beschriebene Druckluftkompressor Starkwerk SW 675/10 - 400 Volt allen einschlägigen Bestimmungen der Maschinenrichtlinie 2006/42/EG entspricht. Weitere angewandte Richtlinien und harmonisierten Normen (oder Teile hieraus): Outdoor-Richtlinie 200/14/EG / 2005/88/EG (Angewendetes –...
