ORIGINAL-BETRIEBSANLEITUNG

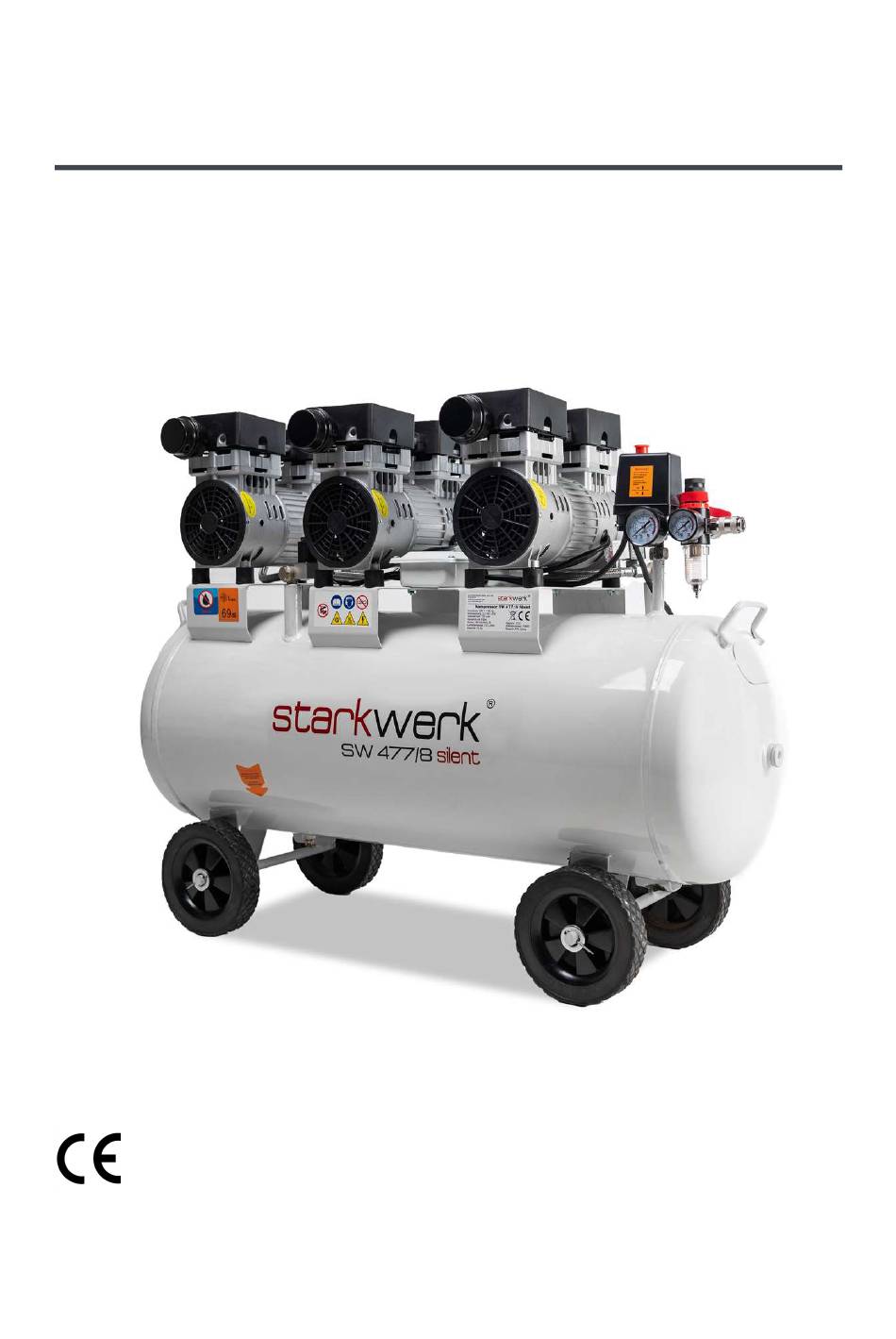

Starkwerk Druckluftkompressor
SW 477/8 Ölfrei
Für zukünftige Verwendung aufbewahren!
Inhaltsverzeichnis
loading

Verwandte Anleitungen für STARKWERK SW 477/8

Inhaltszusammenfassung für STARKWERK SW 477/8

  • Seite 1 ORIGINAL-BETRIEBSANLEITUNG Starkwerk Druckluftkompressor SW 477/8 Ölfrei Für zukünftige Verwendung aufbewahren!

  • Seite 2: Überarbeitungen Des Dokuments

    SLS PROFISHOP GmbH & Co. KG Brückäckerstraße 20 74523 Schwäbisch Hall Telefon +49 7907 944 34 00 Telefax E-Mail info@sls-profishop.de Internet www.sls-profishop.de Maschinenbezeichnung: Druckluftkompressor SW 477/8 Ölfrei Maschine: SW 477/8 Ölfrei Baujahr: 2024 Version der Original-Betriebsanleitung: Ausgabedatum der 01.09.2024 Original-Betriebsanleitung: Produktänderungen Jahr Änderungen...

  • Seite 3: Inhaltsverzeichnis

    2 Sicherheit ............................14 Bestimmungsgemäße Verwendung ..................14 2.1.1 Weitere sachwidrige Verwendung ................16 2.1.2 Bauliche Veränderungen am Druckluftkompressor SW 477/8 Ölfrei ....... 16 2.1.3 Vorhersehbare Fehlanwendung ................16 Anforderungen an das Personal .................... 17 2.2.1 Anzulernendes Personal ..................17 2.2.2...
  • Seite 4 Übersicht Sicherheitseinrichtungen ................. 39 3.1.5 Übersicht Bedien- und Anzeigeelemente ..............40 3.1.6 Übersicht Bedienelement Ein- und Ausschalter / Druckschalter ......41 3.1.7 Übersicht Anschlüsse am Druckluftkompressor SW 477/8 Ölfrei ......42 3.1.8 Übersicht Typenschild ....................43 Funktionsbeschreibung ......................44 3.2.1 Sicherheitseinrichtungen..................44 Technische Daten .........................
  • Seite 5 Kontrolltätigkeiten elektrische Leitungen ..............63 7.1.3 Kontrolltätigkeiten pneumatische Leitungen ............. 63 7.1.4 Regulierung des Arbeitsdrucks ................. 64 Druckluftkompressor SW 477/8 Ölfrei einschalten ..............64 Funktionsbeschreibung Druckminderer / Druckeinstellung ........... 65 Druckluftkompressor SW 477/8 Ölfrei ausschalten ............... 67 8 Störungen beheben........................68 8.1.1 Mögliche Ausfallursachen ..................

  • Seite 6: Abbildungsverzeichnis

    Abbildung 5: Übersicht Bedien- und Anzeigeelemente ..............40 Abbildung 6: Übersicht Bedienelement Ein- und Ausschalter / Druckschalter ......41 Abbildung 7: Übersicht Anschlüsse am Druckluftkompressor SW 477/8 Ölfrei ......42 Abbildung 8: Übersicht Typenschild Druckluftkompressor SW 477/8 Ölfrei ....... 43 Abbildung 9: Beispiele für Bildzeichen an Verpackungen.............

  • Seite 7: Einleitung

    Sicherheitshinweise. Nach dem Studium der Original-Betriebsanleitung können Sie den Druckluftkompressor SW 477/8 Ölfrei sicherheitsgerecht transportieren, – den Druckluftkompressor SW 477/8 Ölfrei sicherheitsgerecht montieren / installieren, – den Druckluftkompressor SW 477/8 Ölfrei sicherheitsgerecht in Betrieb nehmen, – den Druckluftkompressor SW 477/8 Ölfrei sicherheitsgerecht bedienen und betreiben, –...

  • Seite 8: Abschnittsbezogene Warnhinweise

    1 Einleitung 1.1 Darstellungsmittel 1.1.1 Abschnittsbezogene Warnhinweise Abschnittsbezogene Warnhinweise gelten nicht nur für eine bestimmte Handlung, sondern für alle Handlungen innerhalb eines Abschnitts. Aufbau SIGNALWORT Art und Quelle der Gefahr! Mögliche Folge(n) bei Nichtbeachtung! ► Maßnahme(n) zur Vermeidung der Gefahr. Symbol zur näheren Erläuterung...

  • Seite 9: Sonstige Darstellungsmittel

    1 Einleitung 1.1 Darstellungsmittel Gefahrenstufen GEFAHR WARNUNG VORSICHT – HINWEIS (ohne Warndreieck) – 1.1.3 Sonstige Darstellungsmittel Das Info-Symbol gibt nützliche Informationen. Texte, die dieser Markierung folgen, sind Aufzählungen. – Texte, die dieser Markierung folgen, beschreiben Maßnahmen in Warnhinweisen ► und Handlungsschritte. Texte, die dieser Markierung folgen, beschreiben Tätigkeiten, die in der vorgegebenen Reihenfolge auszuführen sind.
  • Seite 10 Betreten für Unbefugte verboten Dieses Symbol verbietet den Zutritt von Unbefugten zum Gefahrenbereich. Gefahren können von unbefugten Personen nicht erkannt werden. Druckluftkompressor SW 477/8 Ölfrei darf nur von einer Person bedient werden Dieses Symbol verbietet die Bedienung des Druckluftkompressors durch mehrere Personen.
  • Seite 11 1 Einleitung 1.1 Darstellungsmittel Symbol Beschreibung Gefahrenzeichen Warnung vor umweltgefährlichen Stoffen Dieses Symbol warnt vor umweltgefährlichen Stoffen. Gefahr - Achtung / Systemische Gesundheitsgefährdung Dieses Symbol warnt vor systemischer Gesundheitsgefährdung beim Einatmen oder Verschlucken. Gefahr - Achtung giftig (gesundheitsschädlich) / Ätz- oder Reizwirkung / Niedrigere systemische Gesundheitsgefährdung Dieses Symbol warnt vor gesundheitsschädlichen Stoffen.

  • Seite 12: Gewährleistung Und Haftung

    Druckluftkompressors für bestimmte Benutzeranwendungen gedacht und darf nicht dazu verwendet werden, deren Eignung oder Zuverlässigkeit zu bestimmen. Der Druckluftkompressor SW 477/8 Ölfrei darf nur für die vom Hersteller beschriebenen Anwendungen eingesetzt werden. Alle anderen Anwendungen sind unsachgemäß und gelten als gefährlich. Der Hersteller kann nicht für Schäden haftbar gemacht werden, die durch Fehler, unbeabsichtigten oder unsachgemäßen Gebrauch des...

  • Seite 13: Urheberschutz

    1 Einleitung 1.3 Urheberschutz Urheberschutz Diese Original-Betriebsanleitung ist urheberrechtlich geschützt und ausschließlich für interne Zwecke bestimmt. Überlassung der Original-Betriebsanleitung an Dritte, Vervielfältigungen in jeglicher Art und Form - auch auszugsweise - sowie Verwertung und / oder Mitteilung des Inhalts sind ohne schriftliche Genehmigung der SLS PROFISHOP GmbH &...

  • Seite 14: Sicherheit

    Die Betriebssicherheit des Druckluftkompressors ist nur gewährleistet, wenn dieser bestimmungsgemäß verwendet wird. Der Druckluftkompressor SW 477/8 Ölfrei dient der Erzeugung von Druckluft und kann zur Verwendung von druckluftbetriebenen Werkzeugen eingesetzt werden. Der Druckluftkompressor SW 477/8 Ölfrei ist nicht für den gewerblichen, handwerklichen oder industriellen Einsatz geeignet.
  • Seite 15 Der Einsatzbereich des Druckluftkompressors ist der Bereich der Industrie, innerhalb von Gebäuden (niemals im Freien verwenden). Für andere als die hier aufgeführte Verwendung, ist der Druckluftkompressor SW 477/8 Ölfrei nicht bestimmt und gilt als sachwidrige Verwendung. Insbesondere ist es verboten, defektes oder ungeeignetes Zubehör zu verwenden,...

  • Seite 16: Weitere Sachwidrige Verwendung

    Insbesondere ist es verboten, den Druckluftkompressor SW 477/8 Ölfrei im Dauerbetrieb zu verwenden, – den Druckluftkompressor SW 477/8 Ölfrei über Nacht laufen zu lassen, er muss nach – jedem Einsatz ausgeschaltet werden, den Druckluftkompressor SW 477/8 Ölfrei zu betreiben, während sich Personen –...

  • Seite 17: Weitere Vorhersehbare Fehlanwendung

    Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder mit einem Mangel an Erfahrung und Wissen verwendet wird. ► Achten Sie darauf, dass Kinder nicht mit dem Druckluftkompressor SW 477/8 Ölfrei spielen. ► Achten Sie darauf, dass Kinder keine Reinigungen oder Benutzerwartungen am Druckluftkompressor SW 477/8 Ölfrei durchführen.

  • Seite 18: Unterwiesenes Personal

    Arbeit zuverlässig ausführen. Es dürfen keine Personen am Druckluftkompressor SW 477/8 Ölfrei arbeiten, deren Reaktionsfähigkeit durch Drogen, Alkohol, Medikamente oder Ähnliches beeinträchtigt ist. Alle Personen, die am Druckluftkompressor SW 477/8 Ölfrei arbeiten, müssen die – Original-Betriebsanleitung lesen und durch ihre Unterschrift bestätigen, dass sie diese verstanden haben.

  • Seite 19: Verpflichtung Des Personals

    Für die Unterweisung des Personals ist der Betreiber zuständig. 2.2.7 Verpflichtung des Personals Alle Personen, die mit Arbeiten am Druckluftkompressor SW 477/8 Ölfrei beauftragt sind, verpflichten sich, vor Beginn ihrer Tätigkeit die grundlegenden Vorschriften über Arbeitssicherheit und Unfallverhütung zu –...

  • Seite 20: Grundlegende Sicherheitshinweise

    Original-Betriebsanleitung in Betrieb genommen und gewartet werden. ► Verwenden Sie den Druckluftkompressor SW 477/8 Ölfrei nur bestimmungsgemäß. ► Betreiben Sie den Druckluftkompressor SW 477/8 Ölfrei nur, wenn sich im Gefahrenbereich keine anderen Personen befinden. ► Unterlassen Sie beim Betrieb des Druckluftkompressors jede Arbeitsweise, die die Sicherheit von Personen oder der des Druckluftkompressors beeinträchtigt.
  • Seite 21 Arbeitsplatz die Gefahr von Unfällen, Verletzungen und Schäden erhöht. Berücksichtigung von Umweltbedingungen ► Setzen Sie den Druckluftkompressor SW 477/8 Ölfrei silent Pro nicht bei Feuchte und Nässe (z. B. Regen, hohe Luftfeuchtigkeit) ein. ► Verwenden Sie Schutzeinrichtungen gegen elektrische Schläge. Stellen Sie eine gute Beleuchtung des Arbeitsplatzes sicher.
  • Seite 22 ► Achten Sie, bevor Sie den Netzstecker in die Steckdose stecken, darauf, dass der Druckluftkompressor SW 477/8 Ölfrei ausgeschaltet ist. ► Transportieren Sie den Druckluftkompressor SW 477/8 Ölfrei nicht, wenn dieser an die Stromversorgung angeschlossen ist oder der Kessel unter Druck steht.
  • Seite 23 2 Sicherheit 2.3 Grundlegende Sicherheitshinweise Nominalspannung anwenden ► Betreiben Sie den Druckluftkompressor SW 477/8 Ölfrei mit der Spannung, die auf dem Typenschild angegeben ist. Höhere Spannungen können zu einer erhöhten Temperatur im Motor führen. Anschlussleitung austauschen ► Lassen Sie die Anschlussleitung, wenn sie beschädigt sein sollte, vom Hersteller oder einer entsprechend ausgebildeten Elektrofachkraft austauschen.

  • Seite 24: Sicherheitshinweise Vor Der Erstinbetriebnahme

    ► Schalten Sie nach Beendigung der Arbeit den Druckluftkompressor SW 477/8 Ölfrei aus, entleeren Sie den Kessel und trennen Sie den Druckluftkompressor SW 477/8 Ölfrei von der Stromzufuhr. ► Lassen Sie den Druckluftkompressor SW 477/8 Ölfrei auf keinen Fall über Nacht eingeschaltet. 2.3.1 Sicherheitshinweise vor der Erstinbetriebnahme ►...

  • Seite 25: Besondere Gefahrenhinweise / Restgefahren

    Erklärung des Herstellers, dass das Produkt die wesentlichen Anforderungen der einschlägigen europäischen Gesundheits-, Sicherheits- und Umweltschutzgesetzte erfüllt. ► Halten Sie alle Sicherheits- und Gefahrenhinweise am Druckluftkompressor SW 477/8 Ölfrei in einem lesbaren Zustand. Erneuern Sie die Hinweise bei Bedarf. Seite...

  • Seite 26: Gefahren Durch Luftstrom

    ► Wenden Sie die fünf Sicherheitsregeln beim Arbeiten an der elektrischen Ausrüstung an. ► Lassen Sie Arbeiten an der elektrischen Ausrüstung nur durch eine Elektrofachkraft durchführen. ► Schalten Sie vor Arbeiten an der elektrischen Ausrüstung den Druckluftkompressor SW 477/8 Ölfrei spannungsfrei und sichern Sie sie gegen Wiedereinschalten. Seite...

  • Seite 27: Gefahren Durch Nichtbeachtung Der Aufsichtspflicht

    2 Sicherheit 2.5 Besondere Gefahrenhinweise / Restgefahren ► Lassen Sie Arbeiten an der elektrischen Ausrüstung nur von einer zuständigen Elektrofachkraft - z. B. Betriebselektriker - vornehmen. ► Überprüfen Sie die elektrische Ausrüstung regelmäßig auf Mängel wie lose Verbindungen oder angeschmorte Kabel. Lassen Sie Mängel sofort beseitigen. ►...

  • Seite 28: Gefahren Durch Pneumatische Energie

    ► Lassen Sie Arbeiten an den Pneumatikeinrichtungen nur Fachpersonal mit speziellen Kenntnissen und Erfahrungen in der Pneumatik durchführen. Schalten Sie vor Arbeiten an den Pneumatikeinrichtungen den Druckluftkompressor SW 477/8 Ölfrei aus und sichern Sie sie gegen Wiedereinschalten. ► Machen Sie zu öffnende Systemabschnitte und Druckleitungen vor Beginn von Reparaturarbeiten drucklos.

  • Seite 29: Gefahren Durch Heiße Oberflächen

    Verletzungsgefahr durch Quetschen! Durch nicht installierte Schutzvorrichtungen kann es zu Verletzungen kommen! ► Betreiben Sie den Druckluftkompressor SW 477/8 Ölfrei nur mit den zugehörigen Schutz- und Sicherheitseinrichtungen. Achten Sie darauf, dass eingebaute Sicherheitseinrichtungen nicht außer Betrieb sind. ► Halten Sie zum Einsatzbereich der bewegten Bauteile ausreichend Abstand.

  • Seite 30: Gefahren Durch Stolpern

    Fehlfunktionen oder Totalausfall führen sowie die Sicherheit beeinträchtigen! ► Beachten Sie, dass es verboten ist, Gegenstände innerhalb oder auf dem Druckluftkompressor SW 477/8 Ölfrei abzulegen. Entfernen Sie alle Gegenstände die sich innerhalb oder auf dem Druckluftkompressor SW 477/8 Ölfrei befinden.

  • Seite 31: Gefahren Durch Verwendung Falscher Ersatzteile

    Stücklisten bzw. in „1.5 Service / Kundendienst“. 2.5.14 Gefahren für unbefugte Personen WARNUNG Am Druckluftkompressor SW 477/8 Ölfrei bestehen Gefahren für unbefugte Personen! Nichtbeachtung kann Tod oder schwere Verletzungen zur Folge haben! ► Prüfen Sie, dass sich keine Unbefugten vor Ort befinden.

  • Seite 32: Gefahren Bei Benutzung Des Druckluftkompressors Durch Mehrere Personen

    Gefahren bei Benutzung des Druckluftkompressors durch mehrere Personen WARNUNG Am Druckluftkompressor SW 477/8 Ölfrei bestehen Gefahren bei Benutzung des Druckluftkompressors durch mehrere Personen! Nichtbeachtung kann Tod oder schwere Verletzungen zur Folge haben! ► Beachten Sie, dass die Benutzung des Druckluftkompressors nur durch eine Person zulässig ist.

  • Seite 33: Persönliche Schutzausrüstung

    2 Sicherheit 2.6 Persönliche Schutzausrüstung Persönliche Schutzausrüstung Beim Betrieb des Druckluftkompressors ist unabhängig von der Einsatzbereichgefährdungsbeurteilung die persönliche Schutzausrüstung zu tragen, um die Gesundheitsgefahren zu minimieren. Die persönliche Schutzausrüstung muss insbesondere im Hinblick auf das entsprechende Risiko ausgelegt sein. ► Tragen Sie während der Arbeit stets die für die jeweilige Arbeit notwendige Schutzausrüstung.

  • Seite 34: Sicherheits- Und Schutzvorrichtungen

    2 Sicherheit 2.7 Sicherheits- und Schutzvorrichtungen Sicherheits- und Schutzvorrichtungen ► Überprüfen Sie vor jedem Einschalten des Druckluftkompressors, dass alle Sicherheits- und Schutzvorrichtungen sachgerecht angebracht und funktionsfähig sind. ► Bei Lieferung von Teil-Komponenten sind die Schutzvorrichtungen durch den Betreiber vorschriftsmäßig anzubringen. ►...

  • Seite 35: Verpflichtung Des Betreibers

    2 Sicherheit 2.9 Verpflichtung des Betreibers Verpflichtung des Betreibers Der Druckluftkompressor SW 477/8 Ölfrei wird im gewerblichen Bereich eingesetzt. Der Betreiber des Druckluftkompressors unterliegt daher den gesetzlichen Pflichten zur Arbeitssicherheit. Neben den Sicherheitshinweisen in dieser Original-Betriebsanleitung müssen die für den Einsatzbereich des Druckluftkompressors gültigen Sicherheits-, Unfallverhütungs- und...

  • Seite 36: Beschreibung Des Druckluftkompressors

    Beschreibung des Druckluftkompressors Übersicht Alle Abbildungen in diesem Dokument dienen dem grundsätzlichen Verständnis und können von der tatsächlichen Ausführung abweichen. 3.1.1 Übersicht Funktionselemente 1 Abbildung 1: Übersicht Funktionselemente 1 Luftfilter (3 Stk.) 6 Kondenswasserablassventil Ein - / Ausschalter / Druckschalter Drehknopf Druckminderer und E-Box Verkabelung Wasserabscheider...

  • Seite 37: Übersicht Funktionselemente 2

    3 Beschreibung des Druckluftkompressors 3.1 Übersicht 3.1.2 Übersicht Funktionselemente 2 Abbildung 2: Übersicht Funktionselemente 2 6 Zylinder Aggregat Transportgriff Überlastsicherung (im Motor verbaut) Magnetventil Rückschlagventil Druckkessel Seite...

  • Seite 38: Übersicht Funktionselemente 3

    3 Beschreibung des Druckluftkompressors 3.1 Übersicht 3.1.3 Übersicht Funktionselemente 3 Abbildung 3: Übersicht Funktionselemente 3 Druckluftanschluss (regulierte Sicherheitsventil Druckluft) Druckluftanschluss (Kesseldruck) Seite...

  • Seite 39: Übersicht Sicherheitseinrichtungen

    3 Beschreibung des Druckluftkompressors 3.1 Übersicht 3.1.4 Übersicht Sicherheitseinrichtungen Abbildung 4: Übersicht Sicherheitseinrichtungen Überlastsicherung (im Motor verbaut) Sicherheitsventil Seite...

  • Seite 40: Übersicht Bedien- Und Anzeigeelemente

    3 Beschreibung des Druckluftkompressors 3.1 Übersicht 3.1.5 Übersicht Bedien- und Anzeigeelemente Abbildung 5: Übersicht Bedien- und Anzeigeelemente Manometer Kesseldruck Drehregler Druckminderer Manometer / Druckminderer Seite...

  • Seite 41: Übersicht Bedienelement Ein- Und Ausschalter / Druckschalter

    3 Beschreibung des Druckluftkompressors 3.1 Übersicht 3.1.6 Übersicht Bedienelement Ein- und Ausschalter / Druckschalter Abbildung 6: Übersicht Bedienelement Ein- und Ausschalter / Druckschalter Ein- und Ausschalter / Druckschalter Seite...

  • Seite 42: Übersicht Anschlüsse Am Druckluftkompressor Sw 477/8 Ölfrei

    3 Beschreibung des Druckluftkompressors 3.1 Übersicht 3.1.7 Übersicht Anschlüsse am Druckluftkompressor SW 477/8 Ölfrei Abbildung 7: Übersicht Anschlüsse am Druckluftkompressor SW 477/8 Ölfrei Druckluftanschluss (regulierte Druckluftanschluss Kesseldruck Druckluft) Seite...

  • Seite 43: Übersicht Typenschild

    3 Beschreibung des Druckluftkompressors 3.1 Übersicht 3.1.8 Übersicht Typenschild Abbildung 8: Übersicht Typenschild Druckluftkompressor SW 477/8 Ölfrei Typenschild Druckluftkompressor SW 477/8 Ölfrei Seite...

  • Seite 44: Funktionsbeschreibung

    3 Beschreibung des Druckluftkompressors 3.2 Funktionsbeschreibung Funktionsbeschreibung Der Druckluftkompressor SW 477/8 Ölfrei dient der Erzeugung von Druckluft für den Betrieb von druckluftbetriebenen Werkzeugen. Durch die Silent-Technologie arbeitet er geräuscharm und eignet sich besonders für geräuschempfindliche Umgebungen. Der Kompressor saugt Umgebungsluft an, filtert sie und komprimiert sie in einem Druckbehälter.

  • Seite 45: Technische Daten

    3 Beschreibung des Druckluftkompressors 3.3 Technische Daten Technische Daten Einheit Werte Anschluss / Frequenz 230 V / 50 Hz Schutzart IP23 Motorleistung W/PS 3x 750 Watt (2250 Watt) / 3 PS Motordrehzahl 1480 U / min Versorgungsdruck Pneumatik 8 bar Druckbehältervolumen 100 Liter Max.

  • Seite 46: Transportieren Und Lagern

    Transportieren und Lagern Lieferung durch ein autorisiertes Transportunternehmen Der Druckluftkompressor SW 477/8 Ölfrei wird von einem durch die SLS PROFISHOP GmbH & Co. KG autorisierten Transportunternehmen zum Kunden geliefert. ► Bei Standortveränderung des Druckluftkompressors wenden Sie sich für Informationen zum Transport an die SLS PROFISHOP GmbH & Co. KG.

  • Seite 47: Auspacken

    Ziehen Sie sich eine zweite Person zur Hilfe, um den Druckluftkompressor SW 477/8 Ölfrei zu entnehmen. Heben Sie den Druckluftkompressor SW 477/8 Ölfrei an den Griffen heraus. Entfernen Sie die Folie um den Druckluftkompressor SW 477/8 Ölfrei. Abbildung 10: Druckluftkompressor SW 477/8 Ölfrei auspacken 4.3.2...

  • Seite 48: Hinweise Auf Gefährdungen Beim Transport

    Heben der gesamten Baugruppe. Heben Sie den Druckluftkompressor SW 477/8 Ölfrei oder die Komponenten nur an den vorgesehenen Stellen an. ► Heben Sie den Druckluftkompressor SW 477/8 Ölfrei oder die Komponenten stets langsam und vorsichtig an, um Stabilität und Sicherheit zu gewährleisten.

  • Seite 49: Zulässige Hilfsmittel Für Den Transport

    477/8 Ölfrei oder Komponenten waagerecht transportiert werden kann. Anschlagpunkte am Druckluftkompressor SW 477/8 Ölfrei Der Druckluftkompressor SW 477/8 Ölfrei muss im Karton verpackt und mittels Umreifungsband auf einer Palette transportsicher befestigt werden. Abbildung 11: Anschlagpunkte am Druckluftkompressor SW 477/8 Ölfrei...

  • Seite 50: Lieferumfang Druckluftkompressor Sw 477/8 Ölfrei

    Wird der Druckluftkompressor SW 477/8 Ölfrei nicht unmittelbar nach Anlieferung aufgestellt, muss dieser sorgfältig an einem geschützten Ort gelagert werden. Der Druckluftkompressor SW 477/8 Ölfrei muss so zwischengelagert werden, dass sie vor Kälte, Feuchtigkeit, Verschmutzung, chemischen und mechanischen Einflüssen geschützt ist. Die empfohlenen Lagerbedingungen des Druckluftkompressors entnehmen Sie Kapitel „Umgebungsbedingungen“.

  • Seite 51: Montieren

    Bei sichtbaren Schäden darf der Druckluftkompressor SW 477/8 Ölfrei nicht installiert werden und es muss der Hersteller kontaktiert werden. Vormontage durch SLS PROFISHOP GmbH & Co. Der Druckluftkompressor SW 477/8 Ölfrei wird durch die SLS PROFISHOP GmbH & Co. KG komplett vormontiert. Hinweise auf Gefährdungen bei der Montage...

  • Seite 52: Vorbereitende Maßnahmen

    ► Beachten Sie bei der Wahl des Einsatzortes die Umgebungsbedingungen. ► Beachten Sie bei der Wahl des Einsatzortes die notwendigen Bedien- und Wartungsflächen. ► Beachten Sie, dass der Freiraum am Druckluftkompressor SW 477/8 Ölfrei 1000 mm betragen soll. Der Betreiber muss für ausreichende Beleuchtung im Einsatzbereich des Druckluftkompressors sorgen.

  • Seite 53: Anforderungen An Die Einsatzfläche

    ► Lassen Sie die Montagearbeiten nur von autorisiertem und unterwiesenem Personal durchführen. ► Stellen Sie den Druckluftkompressor SW 477/8 Ölfrei auf für die Gewichte und die auftretenden Belastungen dimensionierten Einsatzfläche auf und befestigen Sie diese. ► Beachten Sie bei der Montage die Anzugsmomente aller Schraub- verbindungen.
  • Seite 54 ► Verlegen Sie Energieversorgungsleitungen stolper- und barrierefrei (z. B. unter Abdeckungen). ► Kennzeichnen Sie Stolperstellen. ► Beachten Sie bei der Wahl des Einsatzortes die notwendigen Bedien- und Wartungsflächen. ► Beachten Sie, dass der Freiraum am Druckluftkompressor SW 477/8 Ölfrei 1000 mm betragen soll. Seite...

  • Seite 55: Druckluftkompressor Sw 477/8 Ölfrei Montieren

    Stöße geschützt sein muss. Keine Benutzung von Fahrzeugen (Hubwagen manuell oder elektrisch, Gabelstapler) im Umfeld des Druckluftkompressors. ► Beachten Sie, dass der Druckluftkompressor SW 477/8 Ölfrei für den Einsatz in einer industriellen Umgebung bestimmt ist, die gut beleuchtet, ausreichend belüftet, sauber und trocken ist.

  • Seite 56: Rädermontage

    5 Montieren 5.5 Druckluftkompressor SW 477/8 Ölfrei montieren herumliegende Teile und anfallende Abfälle (falls vorhanden) regelmäßig – beseitigt werden. 5.5.2 Rädermontage Abbildung Tätigkeit Setzen Sie das Rad auf die Achse Setzen Sie die Mutter vor dem Rad auf die Achse.

  • Seite 57: Luftfiltermontage

    5 Montieren 5.5 Druckluftkompressor SW 477/8 Ölfrei montieren Abbildung Tätigkeit Setzen Sie den Splint in die Achse ein. Abbildung 13: Rädermontage 5.5.3 Luftfiltermontage Abbildung Tätigkeit Setzen Sie den Luftfilter in die vorgesehene Gewindeaufnahme ein und ziehen Sie diesen Handfest an.

  • Seite 58: Anschließen An Die Energieversorgung

    Druckluftkompressors installiert und leicht zugänglich sein muss. ► Seien Sie beim Anschließen aufmerksam und vorsichtig. Schließen Sie den Druckluftkompressor SW 477/8 Ölfrei nur an, wenn Sie in der Lage sind, sich richtig zu konzentrieren, oder wenn Sie nicht ohnmächtig werden könnten.

  • Seite 59: Druckluftversorgung Anschließen

    5 Montieren 5.6 Anschließen an die Energieversorgung ► Prüfen Sie den Druckluftkompressor SW 477/8 Ölfrei und das Kabel vor der elektrischen Installation auf Beschädigungen. Bei sichtbaren Schäden, starker Geruchsentwicklung oder übermäßiger Erwärmung von Bauteilen ist die Stromversorgung sofort zu unterbrechen und der Druckluftkompressor SW 477/8 Ölfrei darf nicht benutzt werden.
  • Seite 60 5 Montieren 5.6 Anschließen an die Energieversorgung VORSICHT Stolpergefahr durch unsachgemäß verlegte Energieversorgungsleitungen! Nichtbeachtung kann Verletzungen zur Folge haben! ► Verlegen Sie Leitungen stets stolper- und barrierefrei im Versorgungsschacht. ► Kennzeichnen Sie unvermeidliche Stolperstellen farblich. Seite...

  • Seite 61: In Betrieb Nehmen

    In Betrieb nehmen Sicherheitsmaßnahmen vor der Inbetriebnahme WARNUNG Verletzungsgefahr durch Platzmangel! Es bestehen Verletzungsgefahren wie Schrammen, Einstiche oder Knochenbrüche infolge zu dichter Anordnung benötigter Komponenten und / oder Bauteile! ► Wählen Sie den Einsatzort des Druckluftkompressor so, dass der erforderliche Bewegungsraum des Personals im Einsatzbereich nicht eingeschränkt oder behindert wird.
  • Seite 62 ► Prüfen Sie und stellen Sie sicher, dass alle Sicherheitseinrichtungen angebracht sind und funktionieren. ► Prüfen Sie den Druckluftkompressor SW 477/8 Ölfrei auf sichtbare Schäden; beseitigen Sie festgestellte Mängel sofort oder melden Sie sie dem Aufsichtspersonal - der Druckluftkompressor SW 477/8 Ölfrei darf nur in einwandfreiem Zustand betrieben werden.

  • Seite 63: Bedienen

    Bedienen Sicherheitsmaßnahmen im Normalbetrieb ► Beachten Sie die Sicherheitshinweise aus Kapitel „2 Sicherheit“. ► Starten Sie den Druckluftkompressor SW 477/8 Ölfrei nur von dem angegebenen Einsatzbereich aus. ► Entfernen und setzen Sie während des Betriebs des Druckluftkompressors keine Sicherheitseinrichtungen außer Funktion.

  • Seite 64: Regulierung Des Arbeitsdrucks

    - um den Arbeitsdruck zu verringern.) Bei Überdruck wird über ein automatisches Sicherheitsventil Druck abgelassen. ► Beachten Sie, dass sich der Druckluftkompressor SW 477/8 Ölfrei bei maximalen Betriebsdruck automatisch abschaltet und sich bei Luftbedarf einschaltet. Druckluftkompressor SW 477/8 Ölfrei einschalten Abbildung Tätigkeit...

  • Seite 65: Funktionsbeschreibung Druckminderer / Druckeinstellung

    Ausschalttaster am Druckluftkompressor SW 477/8 Ölfrei nach oben, bis dieser in der obersten Position einrastet. Daraufhin ist der Druckluftkompressor SW 477/8 Ölfrei eingeschalten. Abbildung 15: Druckluftkompressor SW 477/8 Ölfrei einschalten Funktionsbeschreibung Druckminderer / Druckeinstellung Abbildung Tätigkeit Ziehen Sie den Drehregler am Druckluftkompressor SW 477/8 Ölfrei...

  • Seite 66: Abbildung 16: Funktionsbeschreibung Druckminderer / Druckeinstellung

    7.3 Funktionsbeschreibung Druckminderer / Druckeinstellung Abbildung Tätigkeit Stellen Sie durch Drehen, + oder -, den gewünschten Druck am Druckluftkompressor SW 477/8 Ölfrei ein. Der aktuell eingestellte Druck kann am Manometer abgelesen werden. Drücken Sie den Drehregler am Druckluftkompressor SW 477/8 Ölfrei nach der Einstellung wieder nach unten, bis dieser arretiert ist.

  • Seite 67: Druckluftkompressor Sw 477/8 Ölfrei Ausschalten

    7 Bedienen 7.4 Druckluftkompressor SW 477/8 Ölfrei ausschalten Druckluftkompressor SW 477/8 Ölfrei ausschalten Abbildung Tätigkeit Drücken Sie den Ein- und Ausschalttaster nach unten. Daraufhin ist der Druckluftkompressor SW 477/8 Ölfrei ausgeschalten. Abbildung 17: Druckluftkompressor SW 477/8 Ölfrei ausschalten Seite...

  • Seite 68: Störungen Beheben

    Störungen beheben WARNUNG Am Druckluftkompressor SW 477/8 Ölfrei bestehen Gefährdungen bei der Störungsbeseitigung! Bei Nichtbeachtung der Hinweise sind Beschädigungen, Fehlfunktionen oder Totalausfall des Druckluftkompressors, sowie die Beeinträchtigung der Sicherheit des Druckluftkompressors die Folge! ► Schalten Sie vor einer Störungsbeseitigung den Druckluftkompressor SW 477/8 Ölfrei vor jeglicher Energiequelle frei.
  • Seite 69 8 Störungen beheben 7.4 Druckluftkompressor SW 477/8 Ölfrei ausschalten Problem Mögliche Ursache Lösung Ansaugfilter verschmutzt. Ansaugfilter säubern oder austauschen. Kompressor läuft ununterbrochen durch. Zu hoher Luftverbrauch der Luftverbrauch des Druckluftwerkzeuge. Druckluftwerkzeugs prüfen. Undichte Stelle am Undichte Stelle finden und Kompressor (Kessel, von einer Fachkraft Druckleitungen, usw.).

  • Seite 70: Warten Und Reinigen

    Kessel vorherrschen darf. ► Geben Sie einige Tropfen Öl auf den Luftfiltereinsatz, falls der Druckluftkompressor SW 477/8 Ölfrei längere Zeit nicht mehr im Gebrauch war. So wird erreicht, dass beim nächsten Start die Zylinderwände des Luftpressers mit Öl benetzt sind.

  • Seite 71: Inspektions- Und Wartungsarbeiten

    9 Warten und Reinigen 9.2 Inspektions- und Wartungsarbeiten ► Überprüfen Sie, ob alle zuvor entfernten Schutzvorrichtungen, Abdeckungen, Gehäusedeckel und gegebenenfalls weitere Komponenten wieder ordnungsgemäß eingebaut sind. ► Stellen Sie sicher, dass alle verwendeten Werkzeuge, Materialien und sonstige Ausrüstungen aus dem Einsatzbereich entfernt wurden. ►...

  • Seite 72: Vorbereitende Maßnahmen Elektrik

    ► Schalten Sie vor Wartungs- und Inspektionsarbeiten am Druckluftkompressor SW 477/8 Ölfrei den Druckluftkompressor SW 477/8 Ölfrei spannungsfrei. ► Sichern Sie den Druckluftkompressor SW 477/8 Ölfrei gegen unerwartetes Wiedereinschalten durch Verriegeln des Hauptschalters mit einem Schloss. ► Bringen Sie ein Warnschild gegen Wiedereinschalten am Hauptschalter ►...

  • Seite 73: Wartung - Täglich

    Druckluftkompressors. Hierzu sind allgemeine Reinigungsmittel für technische Erzeugnisse zu verwenden. Den Druckluftkompressor SW 477/8 Ölfrei niemals mit Hochdruckreinigern oder entfettenden Reinigungsmitteln reinigen. Reinigen Sie den Druckluftkompressor SW 477/8 Ölfrei mit einem trockenen oder leicht feuchten, fusselfreien Tuch. Verwenden Sie keine scheuernden Reinigungstücher oder Chemikalien zur Reinigung des Druckluftkompressors, da diese die Oberfläche beschädigen können.

  • Seite 74: Abbildung 18: Wartungsintervall - Luftfilter Reinigen

    9 Warten und Reinigen 9.2 Inspektions- und Wartungsarbeiten Abbildung Tätigkeit Öffnen Sie die Abdeckung des Luftfilters, indem Sie diese gegen den Uhrzeigersinn drehen. Entnehmen Sie den Luftfilter des Druckluftkompressors. Blasen und reinigen Sie den Luftfilter mit einer Druckluftpistole. Abbildung 18: Wartungsintervall - Luftfilter reinigen Seite...

  • Seite 75: Wartung - Monatlich

    Ziehen Sie lose Verschraubungen fest an (Schrauben-Anzugsmoment entsprechend der Schraubengröße und der Festigkeitsklasse). 9.2.7 Wartung - jährlich 9.2.7.1 Verschraubungen kontrollieren Kontrollieren Sie alle Verschraubungen am Druckluftkompressor SW 477/8 Ölfrei auf festen Sitz. Ziehen Sie lose Verschraubungen fest an (Schrauben-Anzugsmoment entsprechend der Schraubengröße und der Festigkeitsklasse). Seite...

  • Seite 76: Besondere Wartungsintervalle

    ► Lassen Sie Arbeiten an der elektrischen Ausrüstung nur von einer Elektrofachkraft ausführen. ► Schalten Sie vor allen Wartungs- und Inspektionsarbeiten den Druckluftkompressor SW 477/8 Ölfrei spannungsfrei. Führen Sie die vorbereitenden Maßnahmen durch. Führen Sie die Sicherheitsüberprüfung gemäß den landesspezifischen Richtlinien und Normen aus.

  • Seite 77: Pneumatikschläuche (Spätestens Alle 10 Jahre)

    Herstelldatum der Schläuche (Aufdruck auf dem Schlauch). 9.2.9 Kondenswasser ablassen Abbildung Tätigkeit Stellen Sie einen Behälter unter den Druckluftkompressor SW 477/8 Ölfrei. Betätigen Sie das Ventil zum Ablassen des Kondenswassers nach unten, damit das Wasser abfließen kann. Abbildung 19: Kondenswasser ablassen 9.2.10...

  • Seite 78: Außer Betrieb Nehmen Und Demontieren

    10.1 Außer Betrieb nehmen 10.1.1 Elektrik außer Betrieb nehmen Schalten Sie den Druckluftkompressor SW 477/8 Ölfrei aus. Verhindern bzw. schränken Sie den Zugang zum Druckluftkompressor SW 477/8 Ölfrei ein. Lassen Sie Energieversorgungsleitungen durch entsprechendes Fachpersonal trennen. GEFAHR Lebensgefahr durch Stromschlag! Bei Arbeiten an der elektrischen Anlage besteht für nicht qualifiziertes...

  • Seite 79: Pneumatik Außer Betrieb Nehmen

    Benachbarte unter Spannung stehende Teile abdecken oder abschranken. 10.1.2 Pneumatik außer Betrieb nehmen Schalten Sie den Druckluftkompressor SW 477/8 Ölfrei aus. Verhindern bzw. schränken Sie den Zugang zum Druckluftkompressor SW 477/8 Ölfrei ein. Lassen Sie Energieversorgungsleitungen durch entsprechendes Fachpersonal trennen. WARNUNG Verletzungsgefahr bei Arbeiten am Pneumatiksystem, die durch nicht qualifiziertes Personal ausgeführt werden!

  • Seite 80: Demontieren

    10 Außer Betrieb nehmen und Demontieren 10.2 Demontieren 10.2 Demontieren VORSICHT Gefahr durch Demontagearbeiten! Bei der Demontage besteht die Gefahr von Verletzungen wie Schrammen, Einstichen oder Quetschungen! ► Lassen Sie Demontagearbeiten nur unterwiesenes und autorisiertes Personal durchführen. ► Tragen Sie während der Arbeit stets die für die jeweilige Arbeit notwendige Schutzausrüstung (z.

  • Seite 81: Entsorgen

    10 Außer Betrieb nehmen und Demontieren 10.3 Entsorgen 10.3 Entsorgen WARNUNG Gefahr der Umweltverschmutzung / Ressourcenverschwendung! Bei Nichtbeachtung können Umweltschäden eintreten! ► Lassen Sie Arbeiten zur Entsorgung nur unterwiesenes und autorisiertes Personal durchführen. ► Trennen Sie Materialien und Verpackungsabfälle sortenrein und führen Sie diese der Wiederverwertung zu.

  • Seite 82: Anhang

    Anhang 11.1 EG-Konformitätserklärung Auf den folgenden Seiten finden Sie die EG-Konformitätserklärung zum vorliegenden Druckluftkompressor SW 477/8 Ölfrei und die angehängten Dokumente. Seite...

  • Seite 83: Anhang I, Nr. 1.5.1 Der Maschinenrichtlinie Eingehalten

    Erzeugung von Druckluft und kann zur Verwendung von druckluftbetriebenen Werkzeugen eingesetzt werden. Hiermit erklären wir, dass der oben beschriebene Druckluftkompressor SW 477/8 Ölfrei allen einschlägigen Bestimmungen der Maschinenrichtlinie 2006/42/EG entspricht. Weitere angewandte Richtlinien und harmonisierten Normen (oder Teile hieraus): Outdoor-Richtlinie 200/14/EG / 2005/88/EG (Angewendetes –...
