1. Installation und Inbetriebnahme

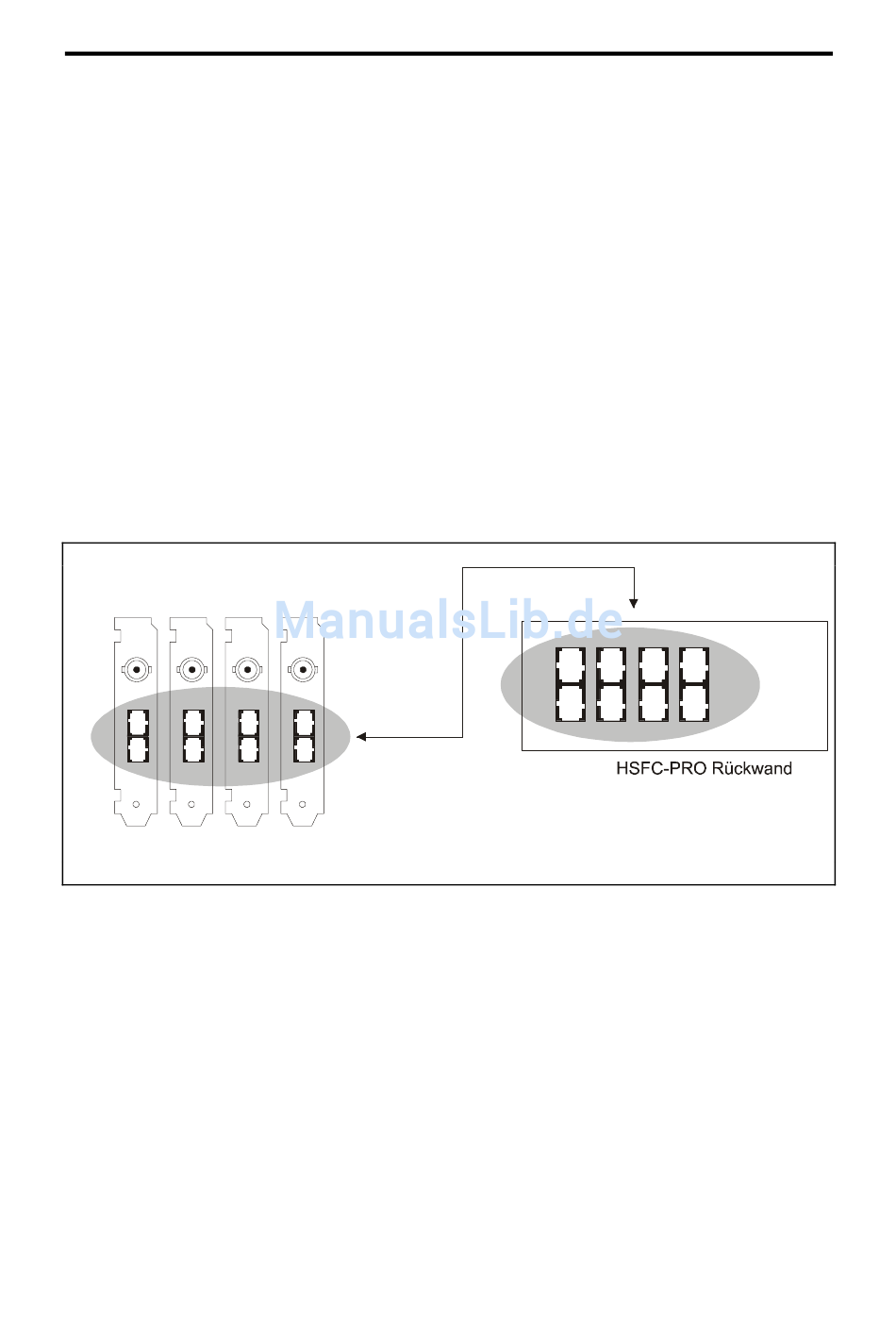

Lichtwellenleiter FOL
4 PCI-Interface-Boards im Steuerrechner
Achtung!
©PCO 2004
HSFC-PRO

1.4 Kamera und PCI-Board

Stellen Sie vor Inbetriebnahme
•
die Stromversorgung zur Kamera und
•
den seriellen Anschluß zwischen Kamera und
PCI-Boards mit den mitgelieferten Kabeln her.
Der serielle Anschluß erfolgt durch vier Lichtwellenleiter (Fiber
Optic Link, FOL).
Entfernen Sie die schwarzen Schutzkappen an der Kamera und
an den PCI-Boards.
Nehmen Sie die kleinen Schutzkappen von den beiden Ste-
ckern der Lichtwellenleiterkabel vorsichtig ab. Stellen Sie nun
die Verbindung zwischen Kamera und PCI-Boards her. Eine
Vertauschung der beiden Leitungen ist durch die Bauart der
Stecker ausgeschlossen.
Die Stecker müssen leicht in die Buchse passen. Wenden Sie
keine Gewalt an!
Achten Sie stets darauf, daß die Lichtwellenleiterkabel nicht ge-
knickt oder über Kanten belastet werden (z.B. durch Betreten).
Weiterhin empfehlen wir, nach Abstecken der Stecker sofort
wieder die Schutzkappen anzubringen, um die empfindlichen
Lichtleiter vor Staub zu schützen.
Die kleinen Schutzkappen gehen leicht verloren. Achten Sie
darauf, daß diese Kappen an einem sicheren Ort aufbewahrt
werden.
