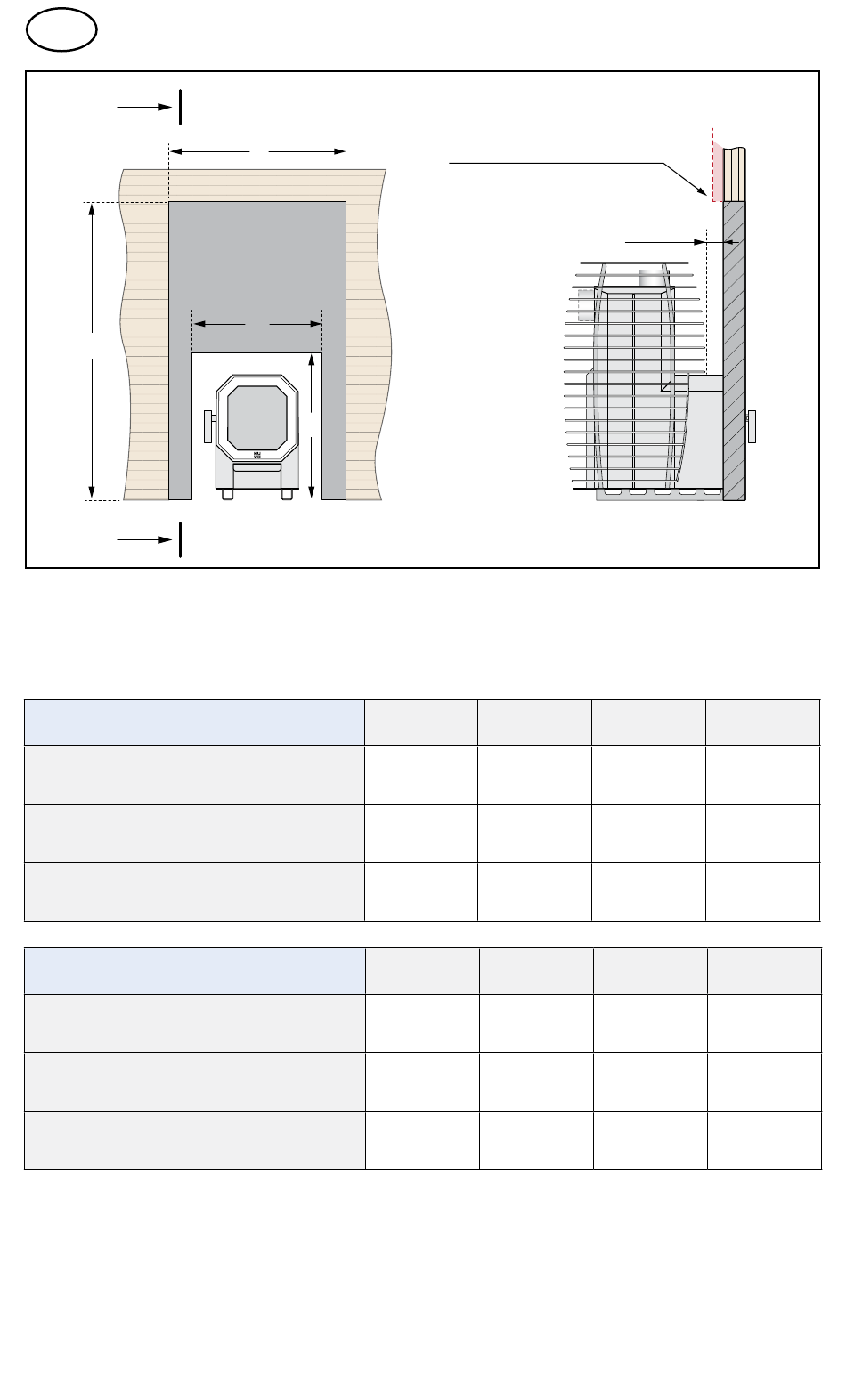

9. ábra. A HIVE Flow LS és Flow Mini LS szaunakályhák falon keresztüli beépítése.
A nem éghető fal és a nyílás minimális méreteit a HIVE Flow LS esetében a 2. táblázat
tartalmazza. A HIVE Flow Mini LS esetében lásd a 3. táblázatot.
2. táblázat
Szauna kályha a padlón,
szerelőgallér nélkül.
Szaunakályha a padlón,
HUUM szerelőgallérral.
Szaunakályha védőbetéttel, HUUM
szerelőgallérral.
3. táblázat
Szauna kályha a padlón,
szerelőgallér nélkül.
Szaunakályha a padlón,
HUUM szerelőgallérral.
Szaunakályha védőbetéttel, HUUM
szerelőgallérral.
A védőbetét és a rögzítőgallér olyan tartozékok, amelyeket a telepítés egyszerűsítésére
és a befejező simítások elvégzésére terveztek. Ezek az elemek külön megvásárolhatók.
A nem éghető fal maximális vastagsága HUUM szerelőgallér használata esetén 150 mm,
anélkül pedig 100 mm. További részletekért kérjük, olvassa el az 5. mellékletet.
252
A
C
D
mm
650
650
650
mm
650
650
650
FIGYELEM! Ügyeljen arra,
hogy a gyúlékony anyagú fal
ne álljon ki.
A B
mm
1050
1050
1100
A B
mm
1050
1050
1100
50mm
A - A
C D
mm mm
320 470
485 560
485 615
C D
mm mm
270 470
435 560
435 615
