NASTEC PILOT Installations- Und Bedienungsanleitung
Elektronisches gerät zum schutz und zur steuerung von ein- und drehstrompumpen durch signalgebung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für NASTEC PILOT
Inhaltszusammenfassung für NASTEC PILOT

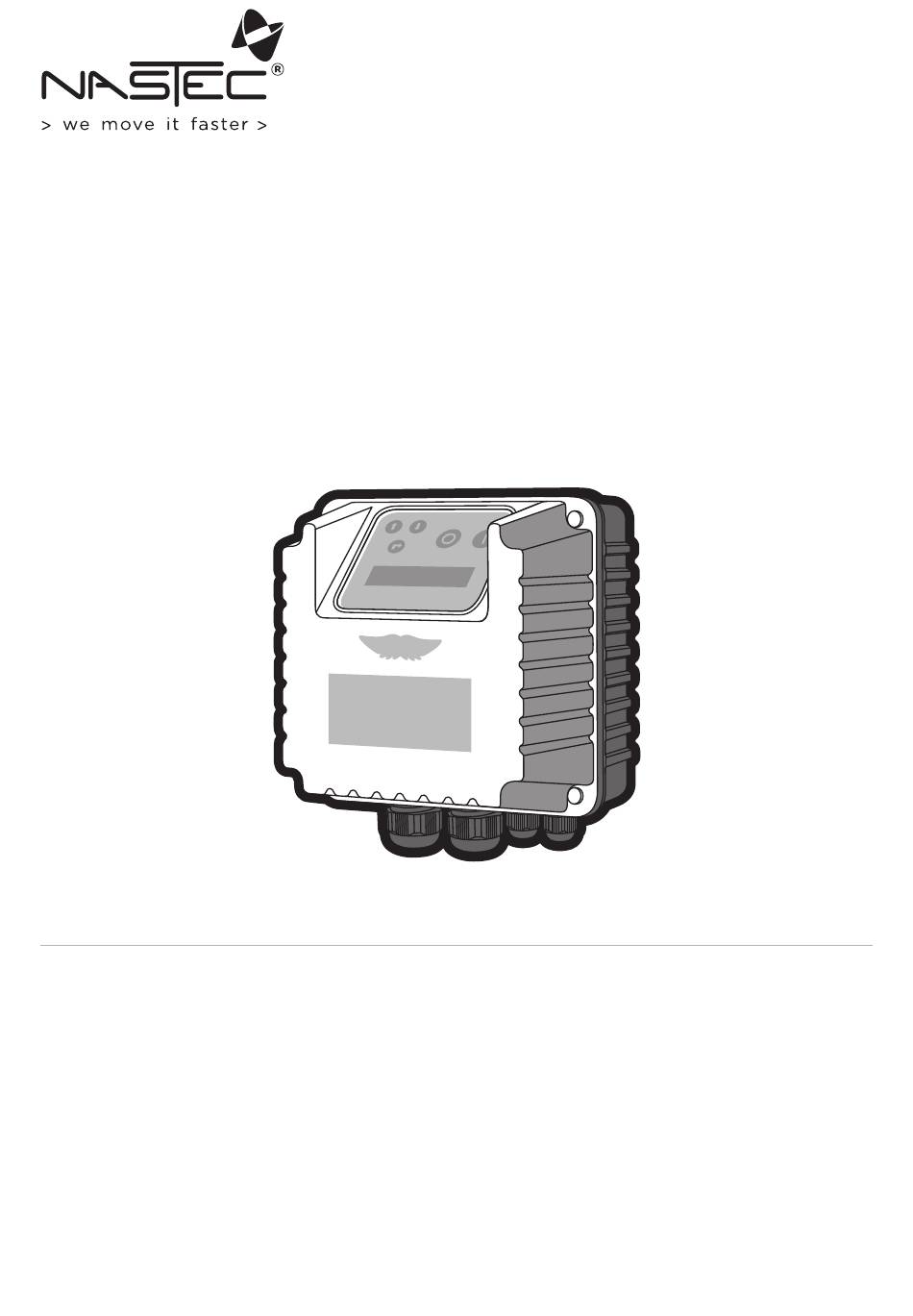

- Seite 1 PILOT Installations- und Bedienungsanleitung V 3.0 24/04/2022...
- Seite 2 Copyright © Nastec srl Die in diesem Dokument enthaltenen Informationen können ohne vorherige Ankündigung geändert werden Nastec srl, Via della Tecnica, 8, 36048, Barbarano Mossano, Vicenza, Italy, Tel. +39 0444 886289, Fax +39 0444 776099, info@nastec.eu, nastec.eu...
-
Seite 3: Inhaltsverzeichnis
PILOT Inhaltsverzeichnis 1. Einleitung ............................4 1.1. Zweck des Handbuchs ......................4 1.2. Vorstellung des Produkts ......................4 2. Sicherheit ............................5 2.1. Symbole ..........................5 2.2. Qualifiziertes Personal ......................5 2.3. Sicherheitshinweise ........................5 2.4. Schallemission ......................... 7 2.5. Zertifizierungen ........................7 3. -
Seite 4: Einleitung
Link gefolgt wird. 1.2. Vorstellung des Produkts PILOT ist ein elektronisches Gerät zum Schutz und zur Steuerung von Ein- und Drehstrompumpen durch Signalge- bung: • Überstrom, Phasenausfall, zu viele Neustarts. Das hintergrundbeleuchtete LCD-Display ermöglicht es Ihnen, den Wert des aufgenommenen Stroms anzuzeigen und den maximalen Schwellenwert einzustellen, ab dem das Gerät durch Anhalten der Pumpe eingreift. -
Seite 5: Sicherheit
PILOT 2. Sicherheit 2.1. Symbole TIPP Dieses Symbol weist auf eine ANREGUNG oder einen Rat hin. ANMERKUNG Dieses Symbol zeigt einen HINWEIS oder ein Indiz oder ein zu betonendes Konzept an. ACHTUNG Dieses Symbol weist AUF AUFMERKSAMKEIT oder einen Hinweis hin, dessen Nichteinhaltung zu leichten oder mittelschweren Schäden führen kann. - Seite 6 PILOT WARNUNG Ungeeignete Verwendung des Produkts, nicht originale Ersatzteile oder Manipulationen an seiner Hardware und/oder Firmware können zusätzlich zum Ablauf der Garantie zu schweren Sach- oder Personenschäden führen. Der Hersteller lehnt jede Verantwortung für die unsachgemäße Verwen- dung seiner Produkte ab.
-
Seite 7: Schallemission
PILOT GEFAHR Stellen Sie vor der Inbetriebnahme sicher, dass das Gerät und die daran angeschlossenen Verbrau- cher ordnungsgemäß mit den entsprechenden Anschlussklemmen geerdet sind. Stellen Sie sicher, dass die Erdungsanlage konform ist und beachten Sie die örtlichen Vorschriften für Erdungsgeräte. -
Seite 8: Gewährleistung
• Kein Garantieanspruch auf der Grundlage der erhaltenen Informationen. Jedes Angebot für Reparaturen oder Ersatzteile kann auf Anfrage gemacht werden. • Vorausgarantie auf der Grundlage der erhaltenen Informationen. Es steht Nastec frei, Ersatz im Rahmen der Garantie zu liefern. Nastec behält sich jedoch das Recht vor, das Produkt zu inspizieren. -
Seite 9: Demontage Und Reparatur
TIPP Für weitere Informationen wenden Sie sich an Ihren Händler oder technischen Support unter ser- vice@nastec.eu oder durch die Eröffnung eines Support-Tickets auf dem Portal service.nastec.eu 3.6. Entsorgung Geräte, die mit diesem Symbol gekennzeichnet sind, können nicht im Hausmüll entsorgt werden, sondern müssen in speziellen Sammelstellen entsorgt werden. -
Seite 10: Inspektion Bei Lieferung
Informationen zur Lagerung zu erhalten. TIPP Für weitere Informationen wenden Sie sich an Ihren Händler oder technischen Support unter ser- vice@nastec.eu oder durch die Eröffnung eines Support-Tickets auf dem Portal service.nastec.eu 5. Technische Merkmale 5.1. Technische Daten Elektrische Spezifikationen für Modell:... -
Seite 11: Allgemeine Elektrische Spezifikationen
V +/- 10% [VAC] Max I [A] P2 typischer Motor [kW] P2 typischer Motor [kW] 50 Hz 60 Hz + S.F. PILOT 112 1x230V 1 x 230 PILOT 118 1x230V 1 x 230 PILOT 312 3x230V 3 x 230 PILOT 325 3x230V... -
Seite 12: Kabeleingang
PILOT Modell Höchstgewicht [kg] PILOT 325 3x400V PILOT 330 3x400V PILOT 312 3x460V PILOT 325 3x460V PILOT 330 3x460V 5.3. Kabeleingang Kabelverschraubung Anzugsmoment Kabeldurchmesser Menge [Nm] [mm] PG21 13-18 6. Mechanische Installation WARNUNG Bitte lesen Sie das uf die Sicherheit bezogene Kapitel sorgfältig durch, bevor Sie fortfahren. -
Seite 13: Wandhalterung
PILOT Bei der Installation innerhalb von Paneelen ist es notwendig, den entsprechenden Luftstrom für die Wärmeabfuhr aller Komponenten innerhalb des Paneels sicherzustellen. Die vom Gerät abgegebene Wärme kann aus seinem Umwandlungswirkungsgrad berechnet werden. 6.3. Wandhalterung 7. Elektroinstallation WARNUNG Bitte lesen Sie das uf die Sicherheit bezogene Kapitel sorgfältig durch, bevor Sie fortfahren. -
Seite 14: Anschließen Von Kabeln
Anzugsmoment des Eingangskabels des Ausgangskabels Kabels [Nm] Massekabel mit Masse mit Masse PILOT 112 1x230V 3 x 6 mm 3x 6 mm PILOT 118 1x230V 3 x 6 mm 3 x 6 mm PILOT 312 3x230V 4 x 6 mm... -
Seite 15: Fehlerstromschutzschalter (Rcd)
PILOT Versorgungsspannung Modell Empfohlene Sicherung Empfohlener Schalter ABB MCB S200 1 x 230 VAC PILOT 118 1x230V S201-C25 3 x 230 VAC PILOT 312 3x230V S203-C16 3 x 230 VAC PILOT 325 3x230V S203-C32 3 x 230 VAC PILOT 330 3x230V... -
Seite 16: Stromanschlüsse
PILOT 7.4.1. Stromanschlüsse PILOT 112 1x230V , PILOT 118 1x230V A [mm] Vorisolierte Lasche Abisolierdiagramm Schraubengabel M4 Spannungsver- sorgung Schraubengabel M4 LINE Schraubengabel M4 P.E. Schraubengabel M4 Motor MAIN Schraubengabel M4 Schraubengabel M4 MOTOR Schraubengabel M4 P.E. Betriebskonden- Faston Buchse 6,3 x 0,8 mm... - Seite 17 PILOT PILOT 312 3x230V , PILOT 312 3x400V , PILOT 312 3x460V 13 NO A1 1 L1 3 L2 5 L3 2 T1 4 T2 6 T3 A [mm] Vorisolierte Lasche Abisolierdiagramm Schraubengabel M4 Spannungsver- Schraubengabel M4 sorgung Schraubengabel M4...
-
Seite 18: Steuerungsanschlüsse
PILOT PILOT 325 3x230V , PILOT 325 3x400V , PILOT 325 3x460V , PILOT 330 3x230V , PILOT 330 3x400V , PILOT 330 3x460V A [mm] Vorisolierte Lasche Abisolierdiagramm Schraubengabel M4 Spannungsver- Schraubengabel M4 sorgung Schraubengabel M4 LINE Schraubengabel M4 P.E. - Seite 19 PILOT zum laufenden Kondensator geschaltet. Anschließend, wenn der Motor gestartet ist, AVIATOR schaltet er den Starterkondensator ab. Modell Motorleistung [kW] Starterkondensator [µF] AVIATOR 1 0,37 - 0,55 53 - 6 4 AVIATOR 2 0,75 - 1,1 108 - 130 AVIATOR 3...
- Seite 20 Legen Sie die Platine AVIATOR auf die Platine PILOT. Stecken Sie die Buchsen-Faston-Klemmen der Platine AVIATOR in die Stecker-Faston-Klemmen der Platine und PILOT achten Sie dabei auf das korrekte Einstecken aller 4 Klemmen. Drücken Sie die Platine vorsichtig AVIATOR nach unten, um sicherzustellen, dass die Faston-Kontakte korrekt...
-
Seite 21: Inbetriebsetzung
PILOT Überprüfen Sie die korrekte und robuste Positionierung der Platine AVIATOR auf der Platine PILOT. Schließen Sie den Deckel. 8. Inbetriebsetzung 8.1. Vorabkontrollen Vor der Spannungsversorgung des Geräts wird empfohlen, die folgenden elektrischen und mechanischen Überprü- fungen durchzuführen: • Überprüfen Sie, ob das Gerät mit der Motorsteuerung gemäß seinen Plattendaten übereinstimmt. -
Seite 22: Einschalten
PILOT • Überprüfen Sie, ob die Dichtungen intakt und korrekt in ihren Sitzen positioniert sind. • Überprüfen Sie das korrekte Anziehen der Kabelverschraubungen und Schrauben. • Prüfen Sie, ob das Gerät vollständig geschlossen und die spannungsführenden Teile nicht zugänglich sind. -
Seite 23: Betriebsparameter
PILOT 9.2.1. Betriebsparameter Parametrierung Beschreibung I = XX.X A I ist der gemessene Stromwert. P.F = X.XX Der Parameter P.F. stellt den gemessenen Leistungsfaktor (cosØ) dar. ZUSTAND: NORMAL Bei fehlenden Alarmen ist der STATUS NORMAL. Andernfalls blinkt die Alarmmeldung. Drücken Sie die ENTER-Taste, um auf das Diagnosemenü zuzugreifen. -
Seite 24: Alarme
PILOT Parametrierung Standar Beschreibung dwert Digital zugang1 N.O. Durch Auswahl von N.O.(Normalerweise offen) wird der Motor weiter betrieben, wenn der Digitalein- gang 1 offen ist. Umgekehrt stoppt er den Motor, wenn der Digitaleingang 1 geschlossen ist. Wenn der Digitaleingang 1 geschlossen ist, wird der Motor weiter betrieben, wenn das Gerät N.C. -
Seite 25: Warnungen
PILOT 11. Warnungen Warnung Beschreibung Mögliche Lösungen DIGITAL INPUT1 Der Digitaleingang 1 • Überprüfen Sie die Konfiguration und die Verbindungen zum Digitaleingang 1. wurde aktiviert. DIGITAL INPUT2 Der Digitaleingang 2 • Überprüfen Sie die Konfiguration und die Verbindungen zum Digitaleingang 2. -
Seite 26: Eg-Konformitätserklärung
PILOT 12. EG-Konformitätserklärung Der Hersteller Nastec srl Via della Tecnica, 8, 36048, Barbarano Mossano, Vicenza, Italy erklärt in eigener Verantwortung, dass das Produkt: PILOT den folgenden Richtlinien entspricht: • 2011/65/EU - RoHS-Richtlinie • 2014/35/EU - Niederspannungsrichtlinie (LVD) • 2014/30/EU - EMV-Richtlinie •...
