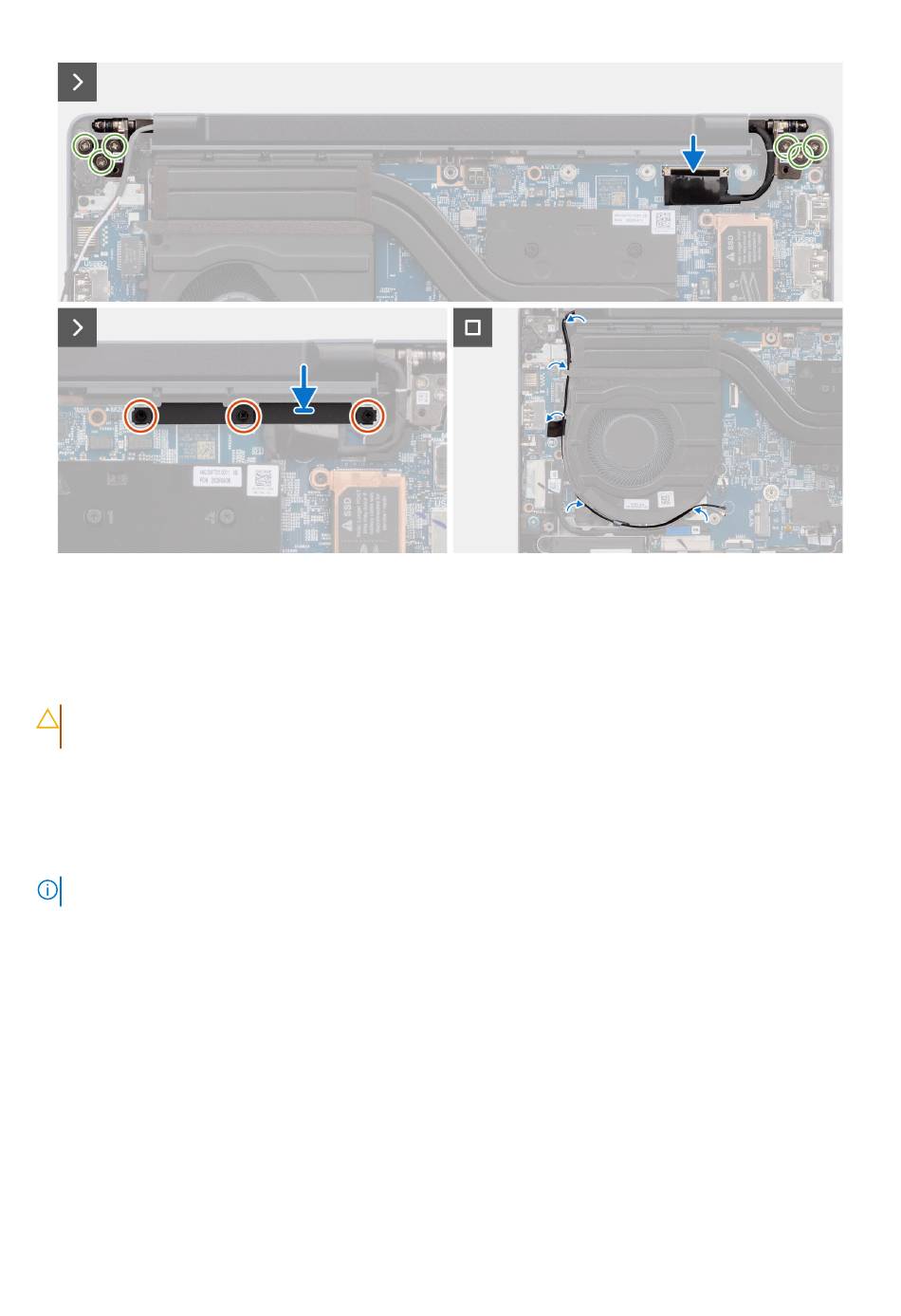

Abbildung 47. Einbauen der Bildschirmbaugruppe
Schritte
1. Platzieren Sie die Bildschirmbaugruppe auf einer sauberen und ebenen Oberfläche.
2. Halten Sie die Handballenstützen-Baugruppe schräg und schieben Sie die Handballenstützen-Baugruppe unter die
Bildschirmscharniere.
VORSICHT: Um eine Beschädigung des Bildschirms zu vermeiden, schieben Sie die Handballenstützen-Baugruppe
nicht über die Bildschirmbaugruppe.
3. Schließen Sie die Bildschirmscharniere und richten Sie die Schraubenbohrungen der Bildschirmscharniere an den Schraubenbohrungen
der Handballenstützen-Baugruppe aus.
4. Bringen Sie die sechs Schrauben (M2.5x4.5) zur Befestigung der Bildschirmscharniere an der Handballenstützenbaugruppe wieder an.
5. Verbinden Sie das Bildschirmkabel mit dem Anschluss (LCD) auf der Hauptplatine.
6. Verbinden Sie das IR-Kamerakabel mit dem Anschluss (CAM) auf der Hauptplatine.
ANMERKUNG: Dieser Schritt gilt nur für Computer mit installierter IR-Kamera.
7. Richten Sie die Bildschirmkabelhalterung aus und platzieren Sie sie über dem Bildschirmkabel und dem IR-Kamerakabel, falls verfügbar,
auf der Systemplatine.
8. Bringen Sie die drei Schrauben (M2x3) zur Befestigung der Bildschirmkabelhalterung an der Hauptplatine wieder an.
9. Führen Sie die Wireless-Antennenkabel durch die Kabelführungen am Lüfter.
Nächste Schritte
1. Installieren Sie die Wireless-Karte.
2. Bringen Sie die Bodenabdeckung
3. Befolgen Sie die Anweisungen unter
an.
Nach der Arbeit an Komponenten im Inneren des
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
Computers.
