2.8. Montage der Antenneneinheit
Es ist darauf zu achten, dass der Montageuntergrund fest und stabil ist. Montieren Sie die Antenneneinheit
so, dass die mitgelieferten Kabellängen ausreichend sind, die Antenneneinheit eine freie Rundumsicht
zum Satelliten hat und sich keine Störfelder (im Besonderen Mobilfunkantennen) in unmittelbarer Nähe
befinden. Setzen Sie die Antenneneinheit auf die vorgebohrten Löcher und befestigen Sie diese mit den
Montageschrauben und Unterlegscheiben. Die Schrauben sind von unten nach oben in das Radom
einzuschrauben.
!! Versiegeln Sie alle Bohröffnungen mit wasserdichtem Material, um das Eindringen von Wasser zu
vermeiden.
2.9. System Kabelverbindungen
!! Um Kurzschlüsse zu vermeiden, muss der Stromkreis, an dem man arbeitet, abgeschaltet sein.
• Das Antennenkabel muss an die Bedieneinheit und an die Antenne angeschlossen werden.
• Das Stromversorgungskabel an den Stromverteiler und die Antenneneinheit.
• Das Receiverkabel an die Bedieneinheit und den Receiver.
!! Beziehen Sie sich dabei auf den Systemüberblick und die Skizzen, Kapitel 7.6.1 und letzten Seiten.

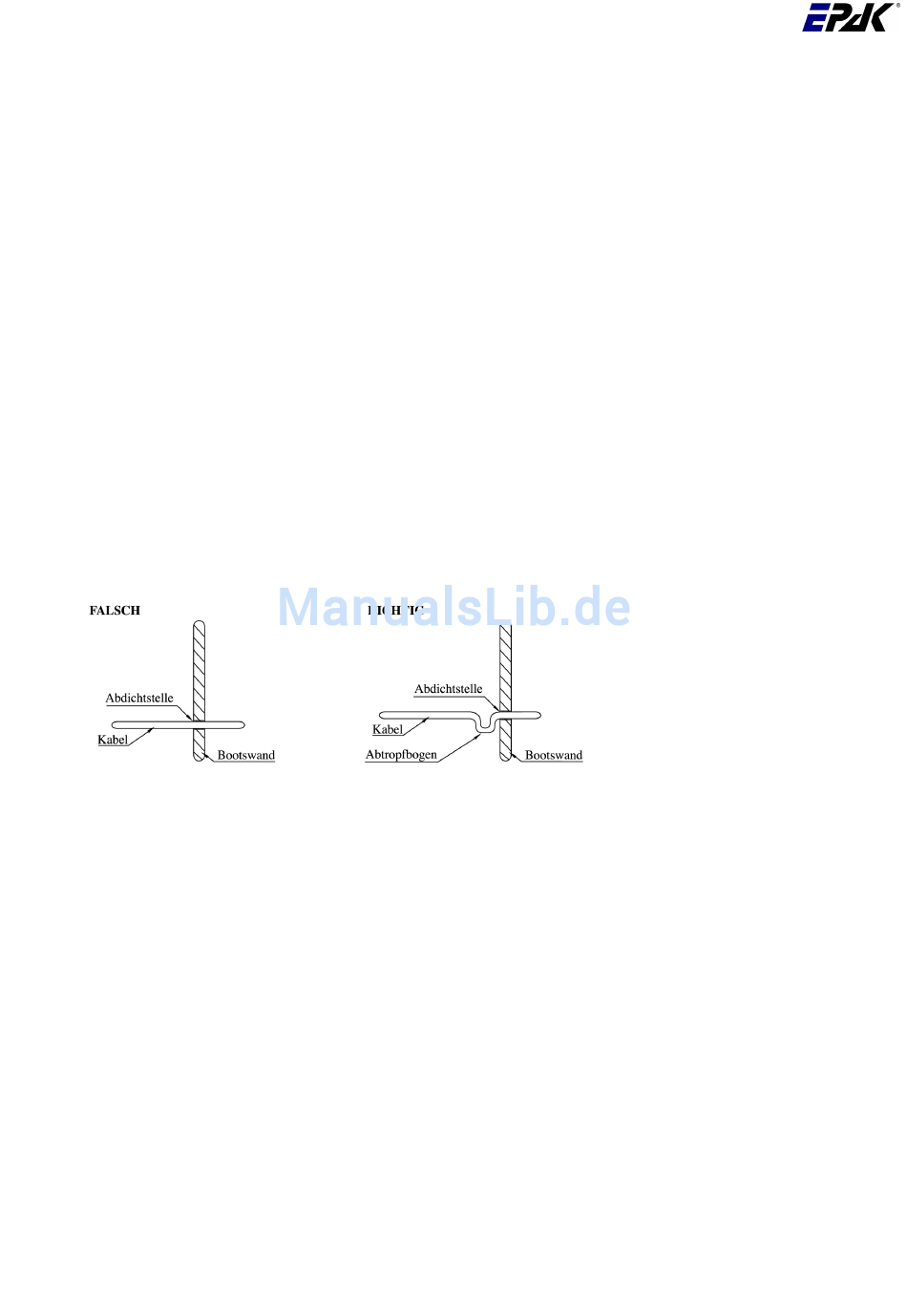

Führen Sie die Kabel durch die Bohröffnungen hindurch und versiegeln Sie diese mit wasserfestem
Dichtungsmittel. Weiterhin ist darauf zu achten, dass alle Kabel, welche von außen nach innen führen, mit
einem Abtropfbogen zu verlegen sind, um das Eindringen von Wasser zu verhindern:
Achten Sie auch darauf, dass die Geräte so gestellt sind, dass die Kabellängen ausreichen. Demzufolge
sollte die Bedieneinheit in der Nähe des Receivers stehen. Platzieren Sie die Bedieneinheit so, dass die
Anzeige gut lesbar und der Taster gut erreichbar ist. Weiterhin muss hinter der Bedieneinheit genug Raum
für die Kabel vorhanden sein!
Die Antenneneinheit ist durch die Bedieneinheit vom Bordnetz getrennt. Folglich bezieht die
Antenneneinheit nur dann Strom, wenn die Bedieneinheit eingeschaltet ist!
Deutsch Seite 11 / 34
