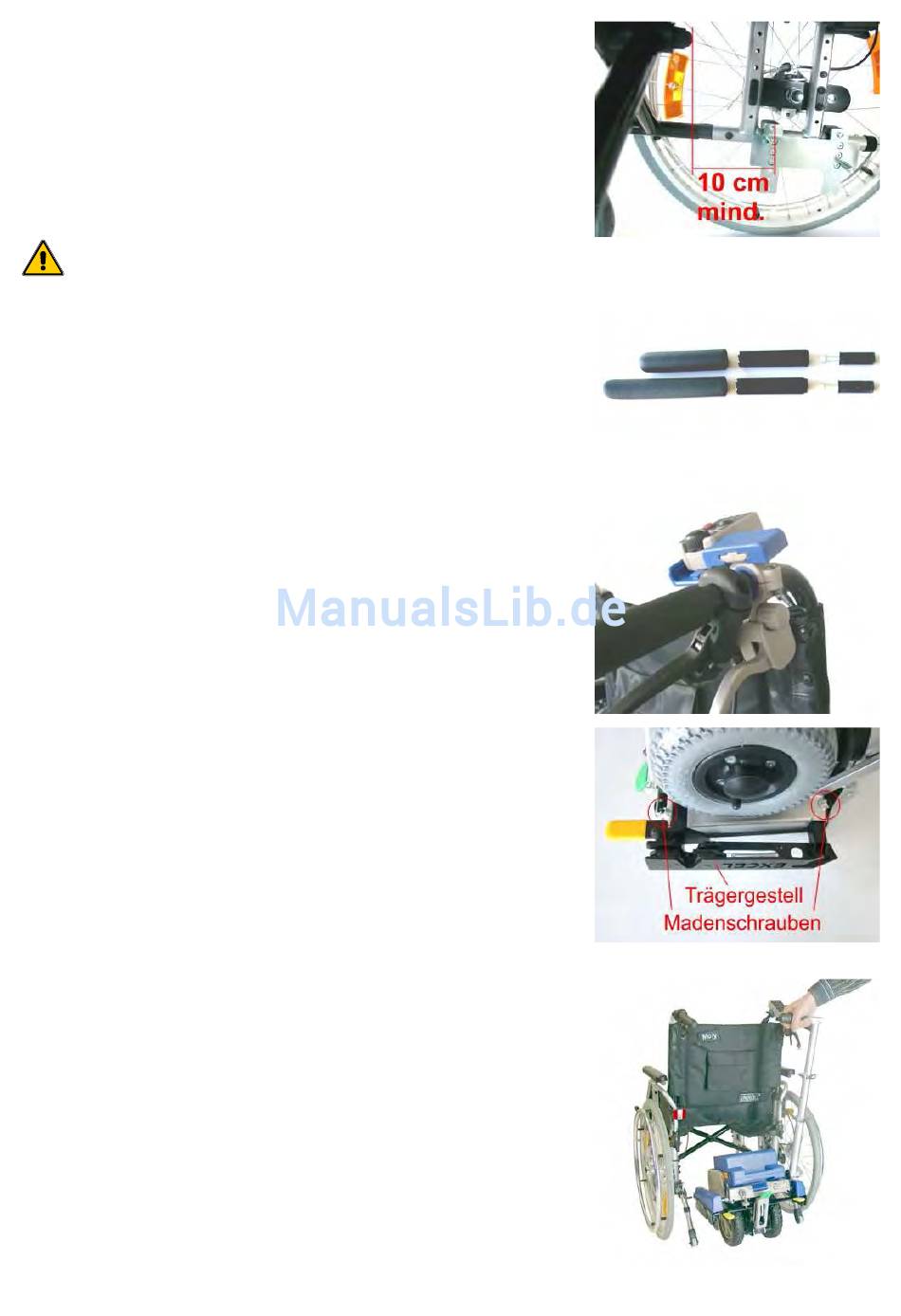

3. Position der Halteschellen

Die Halteplatten mit den Kunststoff-Halteschellen können nach vorne bzw.
nach hinten Richtung Kreuzstrebe versetzt werden. Beachten Sie bitte,
dass der Abstand vom vorderen Arretierungsbolzen bis zur Kreuzstrebe,
Querstange bzw. einem anderen Hindernis min. 10 cm betragen muss!
Nachdem Sie die korrekten Positionen der Halteschellen ermittelt haben,
markieren Sie diese Positionen. Entfetten Sie diese Stellen und kleben Sie
bitte die Antirutsch-Klebebänder auf die vier Positionen am Rollstuhl-
rahmen, an denen die Halteschellen montiert werden sollen.
Achten Sie bitte darauf, dass die Antirutsch-Klebebänder
nicht überlappen!
4. Montage der Schiebegriffverlängerungen
Entfernen Sie die vorhandenen Handgriffe am Rollstuhl.
Setzen Sie die Gummi-Dübel (s.S. 4 Pos. 6) in die Schiebegriffe des
Rollstuhls ein. Schrauben Sie die Griffverlängerungen (s.S. 4 Pos. 5) mit
den Inbusschrauben mit einem Inbusschlüssel Größe 6 an den Gummi-
Dübeln fest.

4.1. Montage der Handsteuerung

Montieren Sie die Halterung samt Gashebel der Handsteuerung mit der
Befestigungsschelle am Schiebegriffrohr. Schieben Sie die Handsteuerung
von vorne in die blaue Halterung, bis diese einrastet.
Passen Sie bitte die Länge der Moosgummi-Handgriffe (s.S. 4 Pos. 4) vor
der Montage an die Länge der Schiebegriffe Ihres Rollstuhls an und
schieben Sie nun den kurzen Moosgummi-Handgriff auf den Schiebegriff,
an dem die Handsteuerung montiert ist und den langen Moosgummi-
Handgriff auf den anderen Schiebegriff.
5. Breiteneinstellung des Click & Go Compact
Messen Sie den Abstand zwischen den bereits montierten Halteplatten.
Lösen Sie beidseitig beide Madenschrauben vorne und hinten
(s. nebenstehendes Bild) mit einem Inbusschlüssel Größe 5.
Ziehen Sie das linke und rechte Trägergestell des Click & Go Compact auf
das ermittelte Maß abzgl. ca. 4 mm heraus.
Stellen Sie sicher, dass die Trägergestelle beidseitig dasselbe Maß haben!
Ziehen Sie die 4 Madenschrauben wieder fest an.
Kontrollieren Sie vor dem Einrasten des Click & Go Compact nochmals das
Außenmaß der Trägerplatten: = Maß zwischen den Halteplatten - 4 mm!
6. Einrasten des Click & Go Compact
Sichern Sie den Rollstuhl mit der Rollstuhlbremse gegen Wegrollen.
Klappen Sie die Einrasthilfe des Click & Go Compact aus und sichern diese
mit den Klemmbügeln.
Heben Sie den Click & Go Compact hinten an und schieben ihn auf den
vorderen Stützrollen unter den Rollstuhl, bis der Click & Go Compact an
den vorderen Arretierungsbolzen einrastet. Drücken Sie den Click & Go
Compact nun nach unten, bis er in die hinteren Arretierungsbolzen hörbar
einrastet. Prüfen Sie durch Anheben des Click & Go Compact, ob die
Verriegelung korrekt eingerastet ist! Klappen Sie die Einrasthilfe ein.
