1. Vorbereitung der Montage des Click & Go Compact
Überprüfen Sie vor Beginn der Montage alle Teile auf Vollständigkeit und
evtl. Transportschäden.
Für die Montage des Click & Go Compact an Ihren Rollstuhl benötigen Sie
folgende Anbauteile:

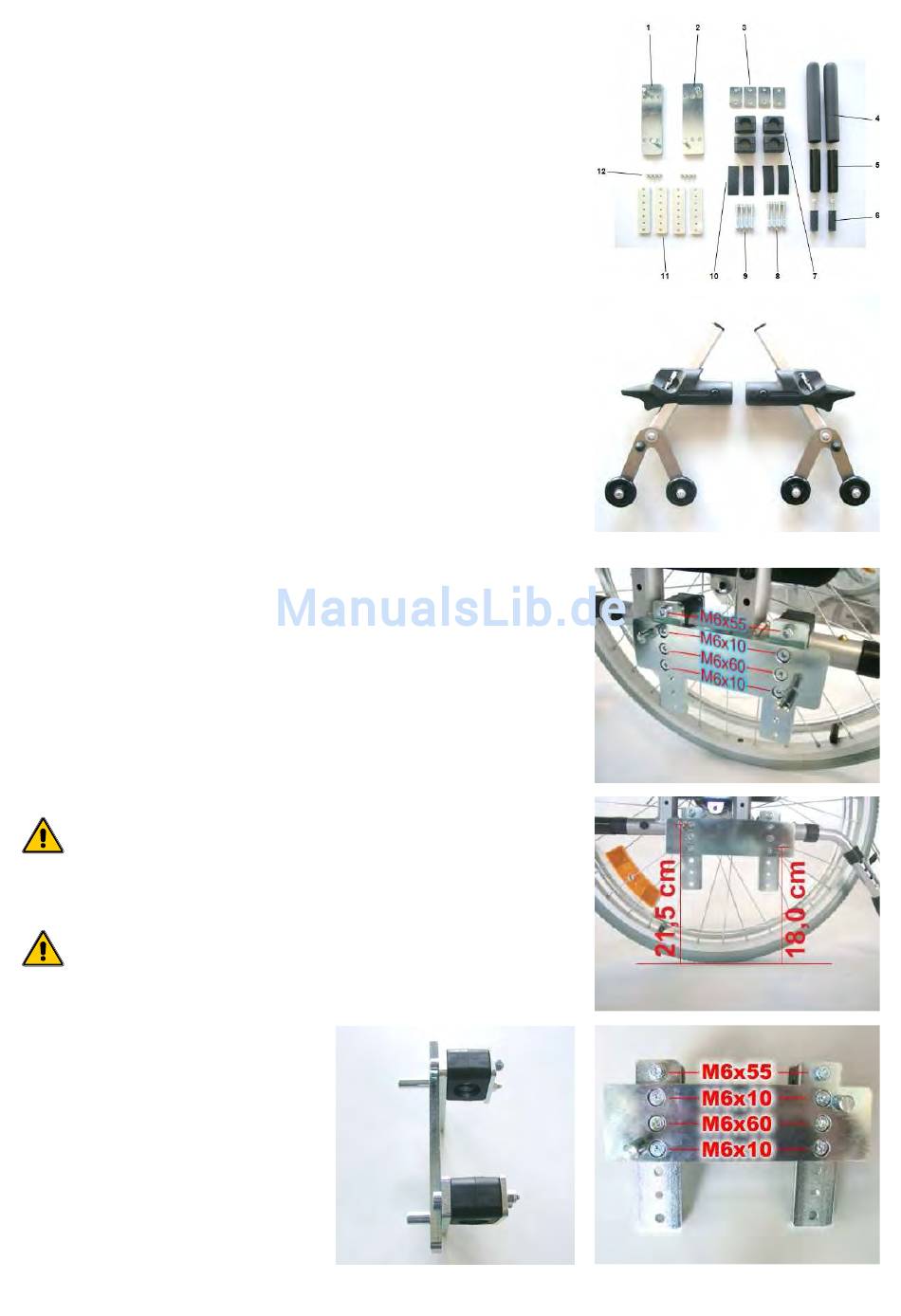

• Montagesatz kpl. (siehe nebenstehendes Bild bzw. S. 4)
• Handsteuerung mit Halterung
• Click & Go Compact mit Batterien und Einrasthilfe
1.1. Vor der Montage des Click & Go Compact
Bevor Sie nun mit der Montage an den Rollstuhl beginnen, prüfen Sie bitte
folgende Details:
• Sollte Ihr Rollstuhl über keine Stützrollen verfügen,
können Sie diese bei UHC für den Rohr-Ø 25 mm
mit Best.-Nr. ECG1522500 bestellen
• Sollte Ihr Rollstuhl nicht einen Rohr-Ø 25 mm haben, können Sie
Halteschellen für Rohr-Ø 22 bzw. 19 mm bei UHC bestellen.

2. Montage der Halteplatten

Schrauben Sie Trägerplatte links (s.S. 4 Pos. 1) mit vier Schrauben M6x10
mm (s.S. 4 Pos. 12) unter Verwendung von Schraubensicherung (Loctite)
auf zwei der 7-Loch Montageplatten (s.S. 4 Pos. 11), so dass das Maß der
Arretierungsbolzen hinten (langer Bolzen) 18,0 cm und vorne (kurzer
Bolzen) 21,5 cm beträgt.
Ist das Maß des unteren Rahmenrohrs Ihres Rollstuhls niedriger oder
höher, müssen die 7-Loch Montageplatten entsprechend höher bzw.
niedriger auf die Trägerplatte montiert werden!
Montieren Sie dann die Trägerplatte rechts in derselben Weise.
Die Maße der Arretierungsbolzen von Mitte Bolzen zum
Boden müssen betragen:
vorne: 21,5 cm (± 1 cm)
hinten: 18,0 cm (± 1 cm)
Der Abstand der Antriebsräder zum Boden muss im
Ruhebetrieb (grüner Fahrhebel nach oben) betragen:
1,0 cm (+ 0,5 cm)
Die nebenstehenden Bilder zeigen eine
komplett montierte Halteplatte
bestehend aus:
• Trägerplatte
• 7-Loch Montageplatten
• Halteschellen
• Verstärkungsblechen
• Div. Schrauben (siehe Bild rechts)
