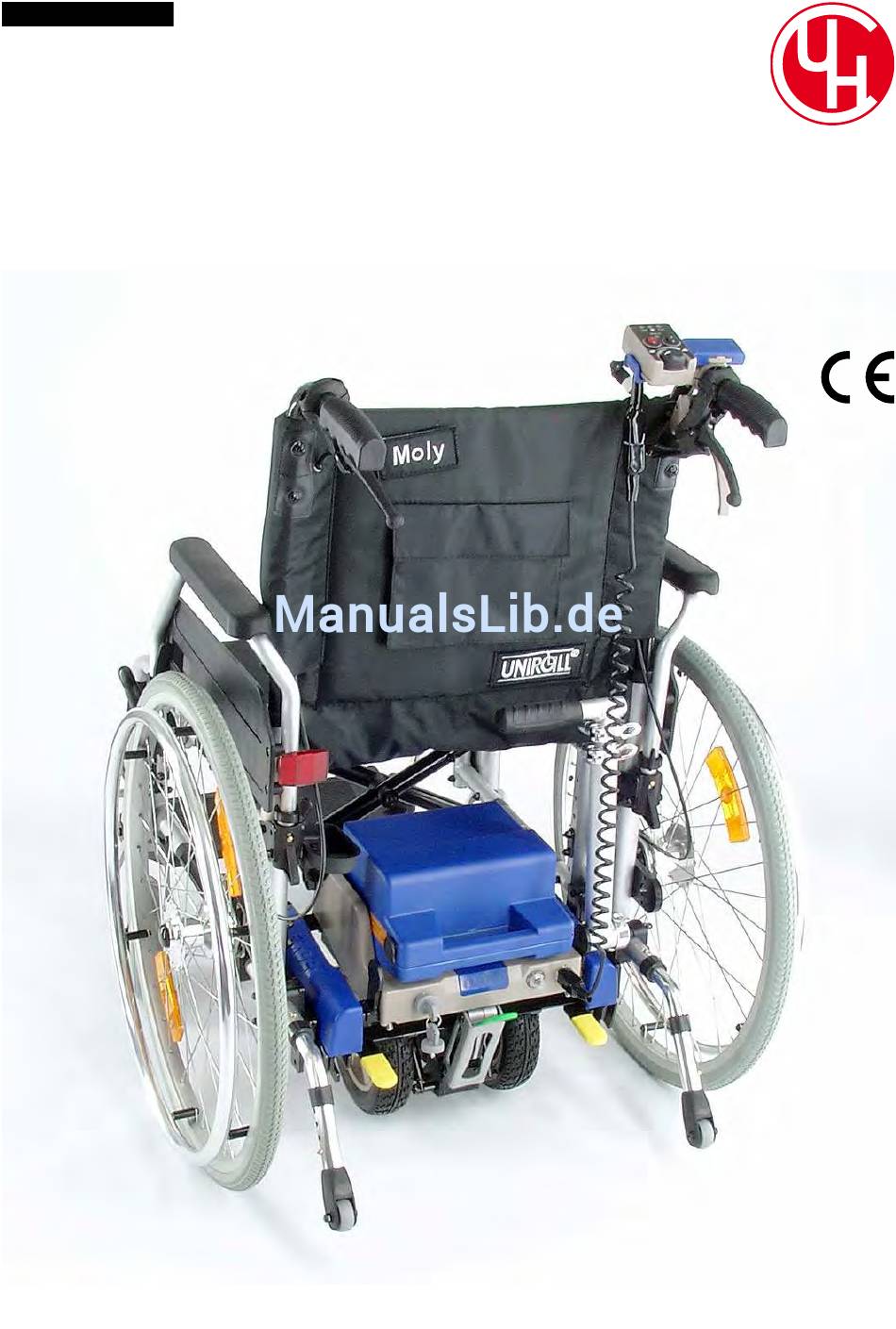

- Seite 1 Stand: 01.07.2016 UHC GmbH Brems- und Schiebehilfe Modell Click & Go Compact MONTAGEANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Inhaltsübersicht Seite Vorwort Anlieferung des Click & Go Compact Lieferumfang des Montagesatzes 1. Vorbereitung der Montage des Click & Go Compact 1.1. Vor der Montage des Click & Go Compact 2. Montage der Halteplatten 3. Position der Halteschellen 4. Montage der Schiebegriffverlängerungen 4.1. -
Seite 3: Vorwort
Vorwort Mit dem Kauf der Brems- und Schiebehilfe Modell Click & Go Compact haben Sie sich für ein Qualitätsprodukt entschieden, das Ihnen viel Freude machen wird, wofür wir uns auch herzlich bedanken möchten. Ihr UHC Team aus Malsch Anlieferung Modell Click & Go Compact wird bei geprüft und danach für den anschließenden Versand in eigens dafür vorgesehene Kartons verpackt. -
Seite 4: Lieferumfang Des Montagesatzes
Lieferumfang des Standard-Montagesatzes Pos. Bezeichnung Anzahl Pos. Bezeichnung Anzahl Trägerplatte links 1 Stück Halteschellen 2-teilig 4 Stück Trägerplatte rechts 1 Stück Schrauben M6x60 mm 4 Stück Verstärkungsbleche 2-Loch 4 Stück Schrauben M6x55 mm 4 Stück Moosgummi-Handgriffe 2 Stück Antirutsch-Klebebänder 4 Stück Griffverlängerungen 2 Stück Montageplatten 7-Loch... -
Seite 5: Vorbereitung Der Montage Des Click & Go Compact
1. Vorbereitung der Montage des Click & Go Compact Überprüfen Sie vor Beginn der Montage alle Teile auf Vollständigkeit und evtl. Transportschäden. Für die Montage des Click & Go Compact an Ihren Rollstuhl benötigen Sie folgende Anbauteile: • Montagesatz kpl. (siehe nebenstehendes Bild bzw. S. 4) •... -
Seite 6: Position Der Halteschellen
3. Position der Halteschellen Die Halteplatten mit den Kunststoff-Halteschellen können nach vorne bzw. nach hinten Richtung Kreuzstrebe versetzt werden. Beachten Sie bitte, dass der Abstand vom vorderen Arretierungsbolzen bis zur Kreuzstrebe, Querstange bzw. einem anderen Hindernis min. 10 cm betragen muss! Nachdem Sie die korrekten Positionen der Halteschellen ermittelt haben, markieren Sie diese Positionen. -
Seite 7: Inbetriebnahme Des Click & Go Compact
Click & Go Compact 7. Inbetriebnahme des Vergewissern Sie sich, dass der Click & Go Compact ausgeschaltet ist! Der Schlüsselschalter muss senkrecht stehen (siehe Bild rechts). Schließen Sie das Steuerung-Spiralkabel oben an der Handsteuerung (Joystick) und unten am Click & Go Compact an. Schalten Sie den Click &... -
Seite 8: 10. Technische Daten
10. Technische Daten Motorleistung: 150 W Batteriepack: 2 x 12 V / 12 Ah Ladegerät: 24 V / 2 A Geschwindigkeit vorwärts max.: 5 km/h Geschwindigkeit rückwärts max.: 2,5 km/h Reichweite max.: 12 km Steigfähigkeit max.: Breite SB 43-56 cm: 36-49 cm Länge: 44 cm...
