Geräteaufbau und Funktionsbeschreibung
Umsetzung der HF auf die ZF bei Frequenzen > 3,6 GHz - Mikrowellenkonverter
Die hochfrequenten Modelle des R&S FSU (Frequenzbereich > 3,6 GHz) enthalten zusätzlich die
Baugruppe Mikrowellenkonverter. Die Eingangssignale werden nach dem HF-Abschwächer im Diplexer
auf die Signalpfade < 3,6 GHz und > 3,6 GHz aufgeteilt. Die Signale unter 3.6 GHz werden wie im
Grundgerät auf den RF-Converter geführt. Die Signale über 3,6 GHz gelangen über das YIG-Filter zum
Mischer, wo sie direkt auf die 2. ZF von 404,4 MHz umgesetzt werden. Im Bereich >26 GHz werden die
Signale in zwei Stufen auf die ZF von 404,4 MHz umgesetzt.
RF input
DC to fmax
Diplexer
1.LO, P > -5 dBm
(+ 5 dBm for FSU 26)
4... 8 GHz from RF Converter

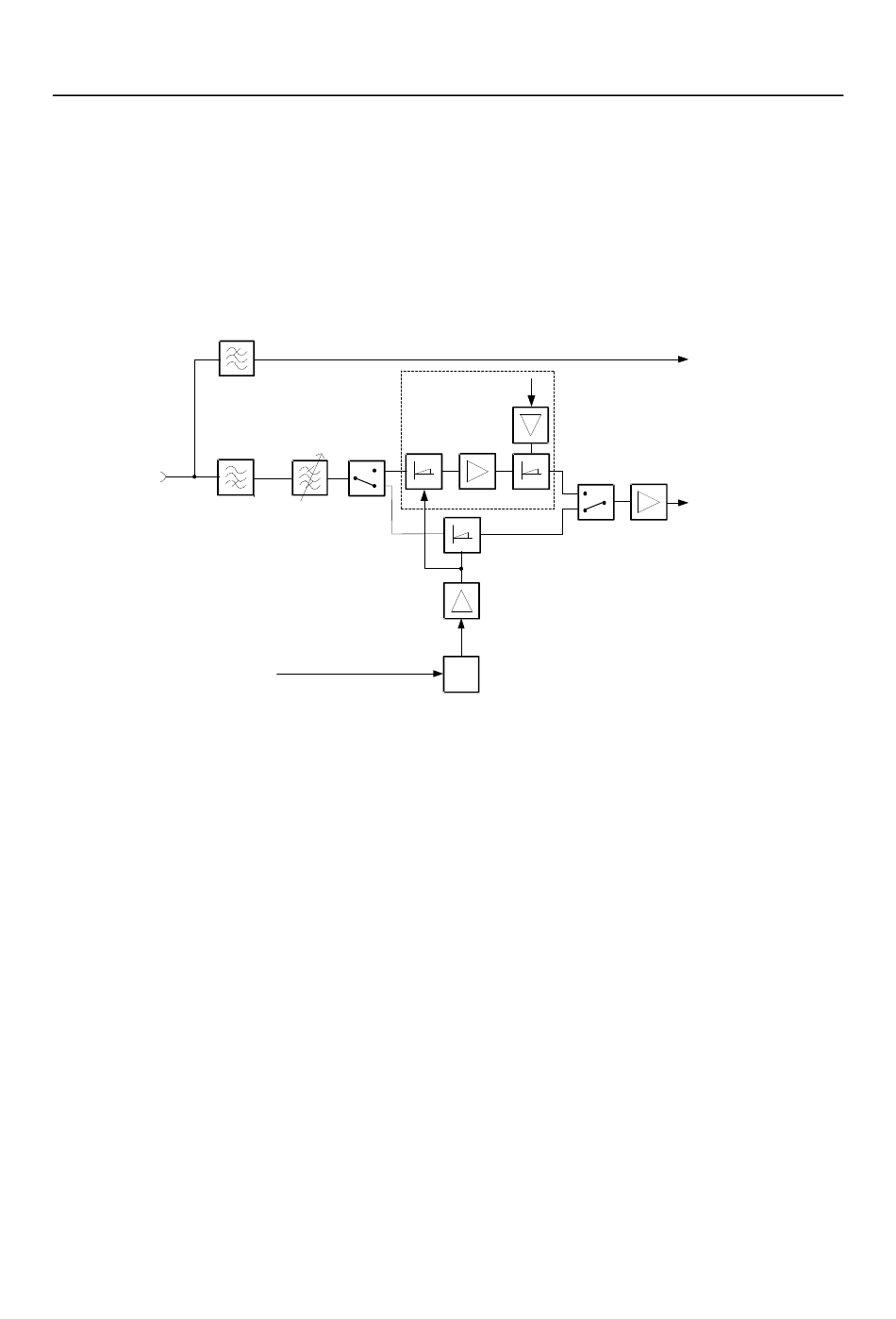

Bild 3-4

Umsetzung der HF auf die ZF - ab 3.6 GHz

Der erste LO wird für die Umsetzung der Eingangsfrequenz auf die ZF 404,4 MHz verwendet. Das vom
RF-Converter erzeugte LO-Signal (4 GHz bis 8 GHz) wird hierzu auf den nötigen LO-Pegel verstärkt.
Im R&S FSU 26 sind zusätzlich zwei überbrückbare Verdopplerstufen vorhanden, um den LO für die
Umsetzung bis 26.5 GHz zu erzeugen. Bei den Modellen >26 GHz gibt es eine zusätzliche
Verdopplerstufe. Mit dem verachtfachten LO werden die Signale auf eine erste ZF von 3819,6 bzw.
4628,4 MHz ungesetzt. Mit dem 2. LO wird das Signal anschließend auf die 404,4-MHz-ZF ungesetzt.
Die notwendigen Schnittstellen (ZF-Eingang 404,4 MHz, LO-Ausgang 4 ... 7,6 GHz) werden im Grund-
gerät zur Verfügung gestellt, um die Voraussetzung für eine einfache Frequenzbereichserweiterung
durch Hinzufügen des Mikrowellenkonverter zu schaffen.
1166.1725.81
2.LO, P > -5 / 5dBm
4.224 GHz from RF-
Converter
YIG filter
*N
3.4
Mod. >26
N=1 for Mod. 8
N=1, 2, 4 for Mod. 26
N=8 for Mod. >26
R&S FSU
DC to 3.6 GHz
to RF-Converter
IF output
404.4 MHz
to RF-Converter
