Doka Framax Xlife Aufbau- Und Verwendungsanleitung

Rahmenschalung
Vorschau ausblenden Andere Handbücher für Framax Xlife:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
-

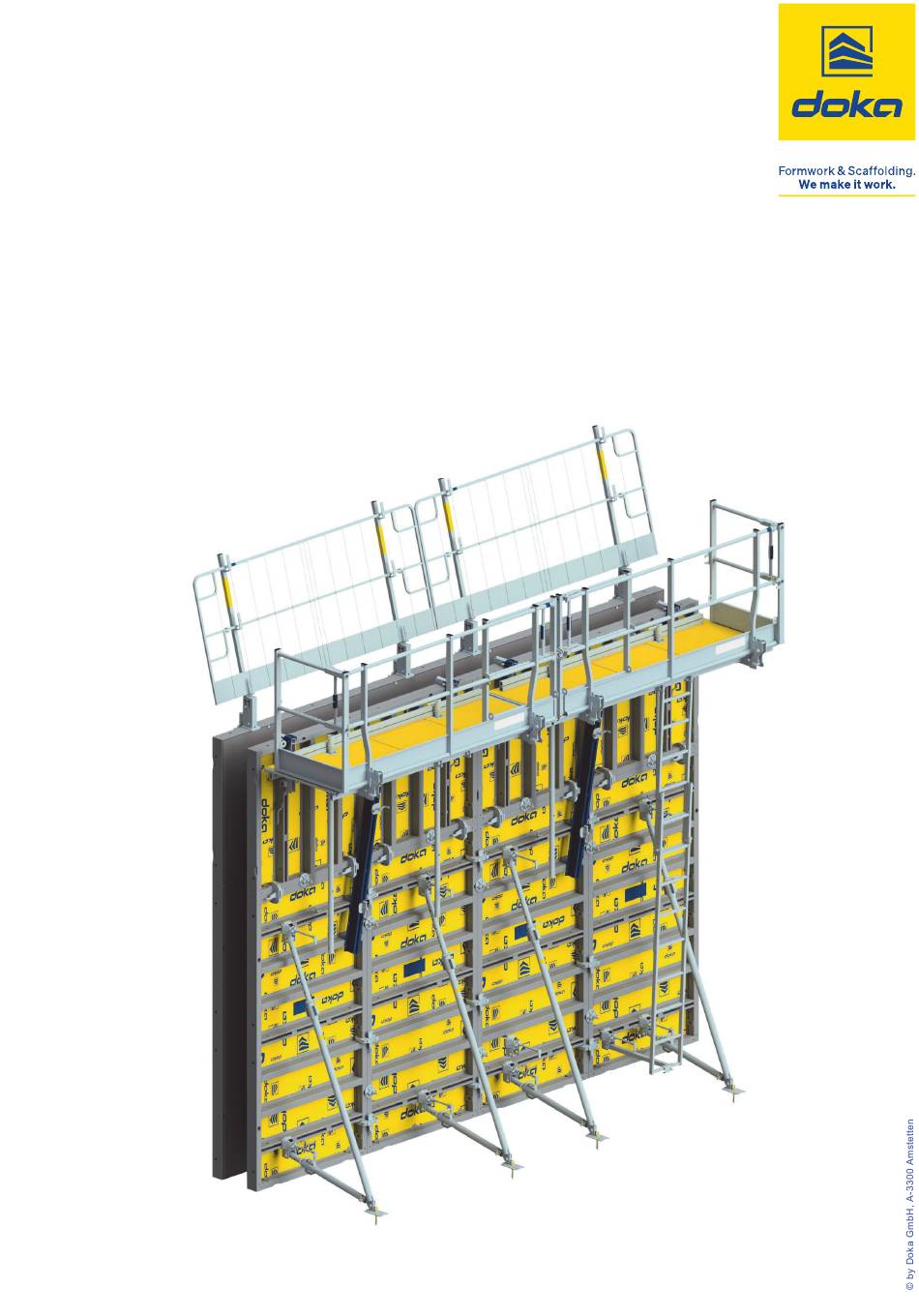

999764001
05/2025
de
Rahmenschalung
Framax Xlife
Anwenderinformation
Aufbau- und Verwendungsanleitung
© by Doka GmbH, A-3300 Amstetten
9764-449-01
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Doka Framax Xlife

Inhaltszusammenfassung für Doka Framax Xlife

  • Seite 1 999764001 05/2025 Rahmenschalung Framax Xlife Anwenderinformation Aufbau- und Verwendungsanleitung © by Doka GmbH, A-3300 Amstetten 9764-449-01...
  • Seite 2 Anwenderinformation Rahmenschalung Framax Xlife 999764001 - 05/2025...

  • Seite 3: Inhaltsverzeichnis

    Betoniergerüst mit Einzelkonsolen Gegengeländer Wandschalung am Gebäuderand Aufstiegssystem Werkzeug zum Einrichten und Ausschalen Umsetzen mit dem Kran Transportieren, Stapeln und Lagern Allgemeines Einsatzbereiche Framax Xlife in Kombination mit . . . Reinigung und Pflege Absturzsicherung am Bauwerk Artikelliste 999764001 - 05/2025...

  • Seite 4: Einleitung

    Videos nicht gezeigte Sicherheitseinrichtungen sind richten und einweisen. vom Kunden gemäß den jeweils geltenden Vor- ▪ schriften dennoch zu verwenden. Der Kunde hat sicherzustellen, dass die von Doka ▪ zur Verfügung gestellten Informationen (z.B. Anwen- Weitere Sicherheitshinweise, speziell Warnhin- derinformation, Aufbau- und Verwendungsanleitung, weise, sind in den einzelnen Kapiteln angeführt!

  • Seite 5: Für Alle Phasen Des Einsatzes Gilt

    Alkohol, Medikamente oder Drogen beein- Hersteller birgt Gefahren, die zu Gesundheits- und trächtigt sein. Sachschäden führen können, und bedarf deshalb ▪ Doka-Produkte sind technische Arbeitsmittel, die nur einer gesonderten Überprüfung durch den Anwen- für gewerbliche Nutzung gemäß den jeweiligen der. Doka-Anwenderinformationen oder sonstigen von ▪...

  • Seite 6: Wartung

    Situation, in der die Nichtbeachtung des Hin- weises zu leichter reversibler Verletzung führen kann. Wartung ▪ Als Ersatzteile sind nur Doka-Originalteile zu ver- HINWEIS wenden. Reparaturen sind nur vom Hersteller oder Dieser Hinweis warnt vor Situationen, in von autorisierten Einrichtungen durchzuführen.

  • Seite 7: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Rundschalung Die Rahmenschalung Framax Xlife ist ein Schalungs- system für das Herstellen von Wänden, Fundamenten, Schächten und Bauwerksstützen in Ortbetonbauweise. Die Rahmenschalung Framax Xlife ist für das Schalen mit dem Kran konzipiert. Einsatzgrenzen: ▪ Max. Schalungshöhe: 8,10 m ▪...

  • Seite 8: Wandschalung

    Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Kapitel: Framax-Element im Detail Elementverbindung Elementaufstockung Ankersystem Längenanpassung durch Ausgleich Rechtwinkelige Eckausbildung Spitze und stumpfe Ecken Stirnabschalung Abstell- und Einrichthilfen Betonierbühnen Gegengeländer Aufstiegssystem Umsetzen mit dem Kran Zul. Frischbetondruck: Siehe Kapitel Framax-Element im Detail Anker- system.

  • Seite 9: Aufbau- Und Verwendungsanleitung Für Raumhohe Schalung

    β ≤ 7,5°. Abladen vom LKW bzw. Umsetzen ganzer Element- stapel (siehe Kapitel Transportieren, Stapeln und Lagern). ➤ Vereinzeln der Elemente mit Framax-Transportbol- zen und Doka-Vierstrangkette 3,20m (siehe Kapitel Transportieren, Stapeln und Lagern). Vormontage ➤ Elementverbände auf einem Richtboden liegend 9764-214-01 vormontieren (siehe Kapitel Elementverbindung).

  • Seite 10: Gegenschalung Stellen

    Wandschalung Anwenderinformation Rahmenschalung Framax Xlife ➤ ➤ Betonierbühne mit vormontiertem stirnseitigen Sei- Gegenschalung mit dem Kran zum Einsatzort tenschutz einhängen (siehe Kapitel Betonierbüh- umsetzen. nen). 9764-212-01 ➤ Betonierbühne vom Kran lösen. Anschlagpunkte ➤ Anker einbauen (siehe Kapitel Ankersystem). werden über ein Arbeitspodest erreicht (schalungs- seitig Belagsbohle hochklappen).
  • Seite 11 Anwenderinformation Rahmenschalung Framax Xlife Wandschalung ➤ Rüttler zeitlich und örtlich abgestimmt maßvoll ein- WARNUNG setzen. Die Schalung haftet am Beton. Beim Ausscha- len nicht mit dem Kran losreißen! Gefahr der Kranüberlastung. ➤ Geeignetes Werkzeug wie z.B. Holzkeile oder Richtwerkzeug zum Lösen verwenden.

  • Seite 12: Aufbau- Und Verwendungsanleitung Für Hohe Schalung

    ▪ Betoniergerüst erst betreten, wenn eine Lagern). umlaufende Absturzsicherung (u.a. Gegen- ➤ Vereinzeln der Elemente mit Framax-Transportbol- geländer) vorhanden ist! zen und Doka-Vierstrangkette 3,20m (siehe Kapitel Andernfalls persönliche Schutzausrüstung Transportieren, Stapeln und Lagern). gegen Absturz (z.B. Auffanggurt) verwen- den! Vormontage ➤...
  • Seite 13 Anwenderinformation Rahmenschalung Framax Xlife Wandschalung ➤ Gegenschalung mit dem Kran zum Einsatzort WARNUNG umsetzen. Keine umlaufende Absturzsicherung am Beto- niergerüst vorhanden! Lebensgefahr durch Absturz! ➤ Persönliche Schutzausrüstung gegen Absturz verwenden (z.B. Auffanggurt) Als Anschlagpunkt dient das Anhängeset PSA Typ A im Rahmenelement.
  • Seite 14 Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Betonieren Ausschalen Zul. Frischbetondruck: HINWEIS Siehe Kapitel Framax-Element im Detail Anker- ➤ Ausschalfristen einhalten. system. ➤ Lose Teile von Schalung und Bühnen entfernen oder sichern. Folgende Richtlinien beachten: Bei der Gegenschalung mit dem Ausschalen begin- ▪...
  • Seite 15 Anwenderinformation Rahmenschalung Framax Xlife Wandschalung WARNUNG Die Schalung haftet am Beton. Beim Ausscha- len nicht mit dem Kran losreißen! Gefahr der Kranüberlastung. ➤ Geeignetes Werkzeug wie z.B. Holzkeile oder Richtwerkzeug zum Lösen verwenden. ➤ Elementverband wegheben und zum nächsten Ein- satzort umsetzen, oder liegend zwischenlagern.

  • Seite 16: Framax-Element Im Detail

    Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Framax-Element im Detail Hoch belastbar Saubere Betonflächen durch die innovative Xlife-Platte Die Xlife-Platte besteht aus einer Kombination von tra- ditionellem Sperrholzkern mit neuem innovativem Kunststoffbelag. Diese Kombination sichert hohe Einsatzzahlen mit bes- tem Betonergebnis und reduziert die Anfälligkeit für Beschädigungen.

  • Seite 17: Einfache Befestigung Der Zubehörteile Im Funktionsprofil

    Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Einfache Befestigung der Handgriffe Zubehörteile im Funktionsprofil A integrierter Handgriff WARNUNG Handgriffe nicht als Anschlagpunkt für den Krantransport verwenden! Gefahr durch Absturz der Schalung. 9727-280-01 ➤ Geeignete Lastaufnahmemittel und A Framax Xlife-Element Anschlagpunkte verwenden. Siehe Kapitel...

  • Seite 18: Systemraster

    Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Systemraster Framax Xlife-Elemente Großelemente Die Höhen und Breiten der Framax Xlife-Elemente ergeben einen logischen, vorteilhaften Raster, der die 54.0 132.0 54.0 Schalung besonders flexibel und wirtschaftlich macht. ▪ einfaches Planen und Schalen 54.0 132.0 54.0 ▪...

  • Seite 19: Elementverbindung

    Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Elementverbindung Einfache Elementverbindung mit Framax-Schnellspanner RU Framax-Schnellspanner RU: ▪ bei Verwendung mit (Stahl)-Framax Xlife zul. Zugkraft: 15,0 kN zul. Querkraft: 6,0 kN zul. Moment: 0,5 kNm ▪ bei Kombination mit Alu-Framax Xlife Eigenschaften der Elementverbinder: zul.

  • Seite 20: Ausgleichende Elementverbindung Mit Framax-Uni-Spanner

    Ausgleichende Elementverbindung Elementverbindung mit Framax-Uni-Spanner Framax-Uni-Spanner: 9727-223-01 ▪ bei Verwendung mit (Stahl)-Framax Xlife Durch die Verwendung des Framax-Uni-Spanners als zul. Zugkraft: 15,0 kN Elementverbinder wird eine zusätzliche Aus steifung des Elementverbandes erreicht (Auflager am Profil). zul. Querkraft: 9,0 kN zul. Moment: 0,9 kNm Ausgleichsverbindung bis 15 cm ▪...

  • Seite 21: Aussteifende Elementverbindung Mit Framax-Richtspanner

    Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Aussteifende Elementverbindung mit Framax-Richtspanner Framax-Richtspanner: zul. Zugkraft: 15,0 kN zul. Querkraft: 6,0 kN zul. Moment: 1,5 kNm Werte gelten nur bei Auflagerung am Profil. Speziell bei Aufstockungen kann durch die Auflagerung auf den Profilen vielfach auf eine zusätzliche Element- aussteifung mit Klemmschienen verzichtet werden.

  • Seite 22: Elementaussteifung Mit Framax-Klemmschiene

    Anstelle der Klemmschiene kann auch ein Mehrzweck- riegel WS10 Top50 verwendet werden. Framax-Klemmschiene: ▪ bei Verwendung mit (Stahl)-Framax Xlife zul. Moment (für Aufstockung): 5,0 kNm Wegen der zul. Zugbelastung im Funktionsprofil von 14 kN gilt auch für steifere Teile wie Mehr- zweckriegel WS10 Top50: zul.

  • Seite 23: Elementaufstockung

    Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Elementaufstockung mit Framax-Uni-Spanner Erforderliche Anzahl Framax-Uni-Spanner am Elementstoß der Aufstockung Breite der stehenden Elemente Framax-Uni-Spanner 0,30 - 0,55m 1 Stück 0,60 - 1,35m 2 Stück Anzahl Klemmschienen am Elementstoß der Aufstockung Schalungshöhe bis 4,05 m: ▪...
  • Seite 24 Wandschalung Anwenderinformation Rahmenschalung Framax Xlife mit Framax-Schnellspanner RU Position der erforderlichen Verbindungs-, Anker- und Zubehörteile für: ▪ Anheben und Ablegen Erforderliche Anzahl Framax-Schnellspanner RU ▪ am Elementstoß der Aufstockung Kranumsetzen ▪ Breite der stehenden Elemente Framax-Schnellspanner RU Betonierbühne 0,30 - 0,55m 1 Stück...
  • Seite 25 Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Framax Xlife-Element 2,70m Schalungshöhe: 405 cm mit Framax-Uni-Spanner Schalungshöhe: 300 cm Klemmschiene beim Einsatz eines leichten Betoniergerüstes aus Einzelkonsolen (Framax-Konsole 90) nicht erforderlich. Klemmschiene beim Einsatz eines leichten Betoniergerüstes aus Einzelkonsolen (Framax-Konsole 90) nicht erforderlich.
  • Seite 26 Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Schalungshöhe: 540 cm Schalungshöhe: 675 cm Schalungshöhe: 570, 585, 600 und 630 cm Schalungshöhe: 705, 720, 735, 765 und 810 cm 999764001 - 05/2025...
  • Seite 27 Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Schalungshöhe: 810 cm Schalungshöhe: 315, 330 und 360 cm Klemmschiene nur beim Einsatz von Betonierbühnen erforderlich. Schalungshöhe: 405 cm mit Framax-Schnellspanner RU Schalungshöhe: 405 cm Schalungshöhe: 300 cm Klemmschiene nur beim Einsatz von Betonierbühnen erforderlich.
  • Seite 28 Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Schalungshöhe: 435 und 450 cm Schalungshöhe: 495 und 540 cm Klemmschiene am obersten liegenden Element nur beim Einsatz von Betonierbühnen erforderlich. Schalungshöhe: 465 cm Schalungshöhe: 540 cm Klemmschiene am obersten liegenden Element nur beim Einsatz von Betonierbühnen erforderlich.
  • Seite 29 Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Schalungshöhe: 570, 585, 600 und 630 cm Schalungshöhe: 705 und 720 cm Schalungshöhe: 675 cm Schalungshöhe: 735 und 765 cm 999764001 - 05/2025...
  • Seite 30 Wandschalung Anwenderinformation Rahmenschalung Framax Xlife mit Framax-Richtspanner Schalungshöhe: 810 cm Schalungshöhe: 325, 330, 345, 360 und 405 cm Schalungshöhe: 460, 465, 480 und 495 cm 999764001 - 05/2025...
  • Seite 31 Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Framax Xlife-Element 3,30m Schalungshöhe: 465 cm mit Framax-Schnellspanner RU Schalungshöhe: 360 und 375 cm Schalungshöhe: 495 und 510 cm Klemmschiene nur beim Einsatz von Betonierbühnen erforderlich. Schalungshöhe: 390 cm Klemmschiene nur beim Einsatz von Betonierbühnen erforderlich.
  • Seite 32 Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Schalungshöhe: 525 cm Schalungshöhe: 600 cm Klemmschiene am obersten liegenden Element nur beim Einsatz von Betonierbühnen erforderlich. Schalungshöhe: 555 cm Bis Betonierhöhe 5,85m sind an der Schalungsoberkante keine Anker erforderlich. Schalungshöhe: 660 cm 999764001 - 05/2025...
  • Seite 33 Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Framax Xlife-Element 2,40x2,70m mit Framax-Richtspanner Schalungshöhe: 385, 390, 405, 420 und 465 cm mit Framax-Uni-Spanner Schalungshöhe: 270, 285, 300 und 330 cm Schalungshöhe: 375 cm Schalungshöhe: 520 und 525 cm Schalungshöhe: 480 cm 999764001 - 05/2025...
  • Seite 34 Wandschalung Anwenderinformation Rahmenschalung Framax Xlife mit Framax-Schnellspanner RU Schalungshöhe: 405 cm Schalungshöhe: 270, 285, 300 und 330 cm Klemmschiene nur beim Einsatz von Betonierbühnen erforderlich. Schalungshöhe: 540 cm Schalungshöhe: 375 cm Schalungshöhe: 480 cm 999764001 - 05/2025...
  • Seite 35 Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Framax Xlife-Element 2,40x3,30m Schalungshöhe: 405 cm mit Framax-Schnellspanner RU Schalungshöhe: 270, 285, 300 und 330 cm Schalungshöhe: 540 cm Klemmschiene nur beim Einsatz von Betonierbühnen erforderlich. Schalungshöhe: 375 cm Schalungshöhe: 480 cm 999764001 - 05/2025...
  • Seite 36 Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Schalungshöhe: 405, 420 und 435 cm Schalungshöhe: 540 und 570 cm Klemmschiene am obersten liegenden Element nur beim Einsatz von Betonierbühnen erforderlich. Schalungshöhe: 465 und 510 cm Schalungshöhe: 615 cm Schalungshöhe: 510 und 525 cm Klemmschiene am obersten liegenden Element nur beim Einsatz von Betonierbühnen erforderlich.
  • Seite 37 Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Schalungshöhe: 720 cm Schalungshöhe: 600 cm 9764-502-01 Bis Betonierhöhe 5,85m sind an der Schalungsoberkante keine Anker erforderlich. Schalungshöhe: 660 cm Schalungshöhe: 465 cm 9764-465-01 9727-470-01 999764001 - 05/2025...

  • Seite 38: Ankersystem

    Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Ankersystem Ankerung im Rahmenprofil Hinweis: Doka bietet auch wirtschaftliche Lösungen für die Her- stellung wasserdichter Ankerstellen. Das Doka-Ankersystem 15,0 9727-299-01 A Ankerstab 15,0mm B Superplatte 15,0 C Kunststoffrohr 22mm D Universal-Konus 22/10mm Hinweis: Die im Beton verbleibenden Kunststoffrohre 22mm werden mit Verschlussstopfen 22mm verschlossen.

  • Seite 39: Schrägneigung Und Höhenversatz

    Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Das Doka-Ankersystem 20,0 Schrägneigung und Höhenversatz Bei hohen Schalungsdrücken bis 80 kN/m Ankersys- Durch die große konische Ankerhülse können die Ele- tem 20,0 verwenden. mente einseitig oder beidseitig schräggeneigt sowie höhenversetzt werden. 9727-300-01 9727-294-01 A Ankerstab 20,0mm...
  • Seite 40 Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Ankersituationen beim Betonierhöhe bis 3,30 m Betonierhöhe bis 4,65 m Element 3,30m Die Ankerpositionen der Elemente 3,30m sind denen der Elemente 2,70m und 1,35m angepasst. Dadurch sind Kombinationen mit diesen 3 Elementhöhen in der Innen- und Außenschalung möglich.
  • Seite 41 Positionen kein Doka-Ankersystem 15,0 bzw. 20,0 benötigt: - im obersten liegenden Element bis zu einer Ele- mentbreite von 0,90m - in den obersten Ankerstellen im Framax Xlife- Element 3,30m (nicht aufgestockt) Zul. Zugkraft: 10 kN Zul. Druckkraft: 10 kN Montage: ➤...

  • Seite 42: Längenanpassung Durch Ausgleich

    A Framax-Uni-Spanner B Framax-Alu-Ausgleich / Framax-Passholz C Framax-Klemmschiene D Framax-Spannklemme E Framax Xlife-Element (max. 60cm Breite) Durch Kombination der Framax-Alu-Ausgleiche (5 F Framax Xlife-Element und 10 cm) bzw. Framax-Passhölzer (2, 3, 5 und 10 cm) sind Ausgleiche im 1 cm-Raster möglich.
  • Seite 43 Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Ausgleiche: 0 - 20 cm am Framax Xlife-Element befestigt HINWEIS mit Framax-Ausgleichsspanner Beim Ausschalvorgang die richtige Rei- henfolge beachten! Um Beschädigung am Alu-Ausgleich zu ver- meiden, zuerst das Element mit dem befestig- ten Ausgleich ausschalen.

  • Seite 44: Ausgleich Bei Liegenden Elementen

    Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Ausgleiche: 17 - 80 cm Ausgleich bei liegenden Elementen mit Profilholz, Schalungsplatte Ausgleich bei Element 2,40x2,70m 9727-234-01 9727-311-01 A Framax-Profilholz B Framax-Schnellspanner RU C Kantholz D Schalungsplatte E Framax-Klemmschiene F Framax-Spannklemme G Framax Xlife-Element Ausgleichsbereich...

  • Seite 45: Rechtwinkelige Eckausbildung

    A Framax Xlife-Uni-Element Basis der Ecklösung ist die starke, verwindungssteife B Framax Xlife-Innenecke Framax Xlife-Innenecke. C Framax-Universalverbinder + Superplatte 15,0 D Framax-Schnellspanner RU E Framax Xlife-Element (max. 90cm Breite) Erforderliche Anzahl Universalverbinder + Super- platten 15,0: Uni-Element 0,90m 2 Stück Uni-Element 1,35m 2 Stück...
  • Seite 46 Eckausbildungen bis 75 cm Wandstärke. Erreichbare Wandstärken im 5 cm-Raster 9764-273-01 a ... 40 cm b ... 30 cm A Framax-Außenecke B Framax Xlife-Innenecke C Framax-Schnellspanner RU D Framax-Uni-Spanner E Framax-Klemmschiene F Framax-Spannklemme G Passholz H Framax Xlife-Element (max. 90cm Breite) 999764001 - 05/2025...

  • Seite 47: Beispiel T-Anschluss

    Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Beispiel T-Anschluss Erforderliche Anzahl Verbindungsmittel in Abhän- gigkeit von Frischbetondruck und Wandstärke: 1,35m bis 40 cm 2,70m 3,30m 60 kN/m² 1,35m > 40 bis 75 cm 2,70m 3,30m 1,35m bis 25 cm 2,70m 3,30m 80 kN/m²...

  • Seite 48: Stützenvorlagen

    Beispiel kurzer Eckanschluss 8055-200 2 a ... 30 cm b ... 60 cm A Framax Xlife-Stützenvorlageelement 3,30m bzw. 1,35m links B Framax Xlife-Stützenvorlageelement 3,30m bzw. 1,35m rechts C Absteckbolzen zur Fixierung im rechten Winkel D Lasche Erforderliche Anzahl Verbindungsmittel pro Stirn- abschalung: B Framax Xlife-Stützenvorlageelement rechts...

  • Seite 49: Ausschalvorgang

    Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Kantenausbildung Ausschalvorgang ➤ Stirnabschalung entfernen. mit Framax-Stirndreikantleiste Die Framax-Stirndreikantleiste kann nagellos über die Elementstirnseite gestülpt werden und wird bei Außen- eckausbildungen mit dem Uni-Element verwendet (integrierter Langlochraster für Universalverbinder). Natürlich ist auch eine Kantenausbildung mit der Fra- max-Dreikantleiste möglich.

  • Seite 50: Spitze Und Stumpfe Ecken

    Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Spitze und stumpfe Ecken Hinweis: Bei einem Winkel unter 120° sind in der Innenecke keine Klemmschienen erforderlich. HINWEIS Bei Ausgleichen zusätzliche Klemmschienen entsprechend Kapitel Längenanpassung durch Ausgleich vorsehen. Erforderliche Anzahl Spanner in der Außen-Schar- nierecke: Elementhöhe...

  • Seite 51: Winkel 70° (60°) - 135°, Mit Scharnierecke I + A

    Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Winkel 70° (60°) - 135°, mit Scharnierecke I + A max. Elementbreite Frischbetondruck P neben der Scharnierecke A 60 kN/m 90 cm 80 kN/m 60 cm Zusätzlich sind Ausgleiche bis max. 15 cm erlaubt. 9727-325-01 70°...

  • Seite 52: Winkel 90° - 180°, Nur Mit Scharnierecke I

    Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Winkel 90° - 180°, nur mit Scharnierecke I 180° 90° 9727-326-01 9727-327-01 a ... 30 cm A Framax-Scharnierecke I B Framax-Schnellspanner RU C Framax-Klemmschiene D Framax-Spannklemme a ... 30 cm A Framax-Scharnierecke I B Framax Xlife-Element 0,30m...

  • Seite 53: Schachtschalung

    Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Schachtschalung Framax-Ausschalecke I Position von Ausgleichen (Passholz) in der Schacht- innenschalung: ▪ möglichst nicht unmittelbar neben den Ausschal- Zur rechtwinkeligen Ausbildung der Innenecke im ecken Schacht wird die Framax-Ausschalecke I verwendet. Damit wird die komplette Schachtschalung von der Ausschalspiel: Wand gelöst und danach mit dem Kran umgesetzt.

  • Seite 54: Bedienung Der Framax-Ausschalecke I Mit Ausschalspindel

    Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Aufstocken der Framax-Ausschalecke I Bedienung der Framax-Ausschalecke I mit Ausschalspindel ➤ Untere Ausschalecke mit Rahmenelement verbin- den. Montage ➤ Aus der oberen Ausschalecke den Kupplungsbolzen herausziehen. Diese Montageanleitung gilt für Ausschalspindel I und ➤ Aus der unteren Ausschalecke die beiden Sechs- Ausschalspindel I mit Ratsche.

  • Seite 55: Bedienung Der Framax-Ausschalecke I Hydraulisch

    Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Bedienung der Framax-Ausschalecke I Bedienung der Framax-Ausschalspindel I mit Ratsche hydraulisch ➤ Ankerstab 15,0mm in die Anschweißmuffe 15,0 der Mit dem Framax-Ausschalzylinder I können Schalun- Ratsche einschrauben. gen bis zu 5,40m Höhe hydraulisch ein- und ausge- ➤...

  • Seite 56: Umsetzen Mit Dem Kran

    Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Umsetzen mit dem Kran Ausschalhilfe mit Ausschalholz Mit dem diagonal geschnittenen Ausschalholz können Framax-Umsetzbügel Innenschalungen in engen Querschnitten (z.B. Lift- schächte, Treppenhäuser, etc.) schnell ausgeschalt werden. Betriebsanleitung beachten! 9731-273-01 A Innen - Ausschalholz B Außen - Passholz 9731-274-01 a ...

  • Seite 57: Elementverbindung Bei Erhöhter Zugbelastung

    Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Elementverbindung bei erhöhter Zugbelastung im Bereich der Abschalung Grundsätzlich werden nur 2 Spanner auf 2,70 m und 3 Spanner auf 3,30 m Schalungshöhe als Zugverbin- dung zwischen den Elementen benötigt. Jedoch zur Aufnahme erhöhter Zuglasten, im Bereich von Außenecken und Stirnabschalungen, sind zusätz-...
  • Seite 58 Wandschalung Anwenderinformation Rahmenschalung Framax Xlife im Bereich der Außenecke 9727-456-01 a ... bis 40 cm b ... 1,35 m X1 ... 1 Spanner zusätzlich 9727-458-01 a ... bis 60 cm b ... 1,35 m X1 ... 2 Spanner zusätzlich X2 ... 1 Spanner zusätzlich 9727-481-01 a ...

  • Seite 59: Stirnabschalung

    Elementverbindung bei erhöhter Zugbelastung. mit Uni-Element 9727-329-01 A Framax Xlife-Uni-Element 0,90m B Framax-Universalverbinder + Superplatte 15,0 C Framax Xlife-Element (Elementbreite > 0,30m) Kombination Wandstärke X A’ mit H bis A 16 bis 51 cm B’ mit H bis A 10 bis 45 cm im 5 cm-Raster C’...
  • Seite 60 15 cm bis 75 cm Wandstärke. A Framax Xlife-Uni-Element 1,20m B Framax-Universalverbinder + Superplatte 15,0 C Framax Xlife-Element (Elementbreite > 0,30m) 9764-468-02 a ... 15 bis 75 cm b ... ≥ 20 cm (nur bei Elementbreite 1,35m statisch erforderlich)

  • Seite 61: Positionen Der Framax-Stirnabschalzwingen

    Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Positionen der Framax-Stirnabschalzwingen Stirnabschalzwinge Stirnabschalzwinge 15-45cm 15-75cm Elementhöhe 2,70m, stehend Anzahl Stirnabschalzwingen 2 Stk. 3 Stk. 4 Stk. [cm] [cm] 9764-468-03 Elementhöhe 3,30m, stehend Anzahl Stirnabschalzwingen 3 Stk. 4 Stk. 9764-469-01 C Doppelbolzen D Spindelzwinge...
  • Seite 62 B Framax-Universalverbinder + Superplatte 15,0 C Framax Xlife-Element (Elementbreite > 0,30m) Mehrzweckriegel WS10 Top50: D Doka-Ankersystem zul. Moment: 12,3 kNm Framax-Universalverbinder: zul. Zugkraft in der Querhülse des Framax Xlife-Ele- Elementhöhe: 2,70m mentes: 25,0 kN Frischbetondruck P : 60 kN/m Frischbetondruck P...

  • Seite 63: Stirnabschalung Bei Fugenbänder

    Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Stirnabschalung bei Fugenbänder 9764-275-01 A Framax-Klemmschiene oder Mehrzweckriegel WS10 Top50 B Framax-Universalverbinder oder Framax-Stirnanker C Superplatte 15,0 D Framax Xlife-Element E Doka-Ankersystem 999764001 - 05/2025...

  • Seite 64: Wandanschlüsse, Wandversätze Und Wandabsätze

    Framax Xlife-Uni-Element 9727-338-01 a ... max. 20,0 cm 9727-330-01 A Framax Xlife-Uni-Element B Framax-Klemmschiene 1,50m C Doka-Ankersystem 15,0 (beim Uni-Element 2,70m sind 3 Anker erforderlich) A Framax Xlife-Uni-Element D Doka-Ankersystem B Doka-Ankersystem 15,0 mit Framax Xlife-Element 2,40x2,70m (beim Uni-Element 2,70m sind 3 Anker, jeweils in der ersten...
  • Seite 65 Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Eckanschluss F Doka-Ankersystem G Superplatte 15,0 H Ankerstab 15,0 ohne Ausgleich 9764-232-01 A Framax Xlife-Element B Framax-Druckplatte 6/15 C Sechskantmutter 15,0 D Superplatte 15,0 E Doka-Ankersystem 15,0mm F Kantholz G Framax-Uni-Spanner H Doka-Ankersystem Abstützung (bauseits)

  • Seite 66: Wandversatz

    Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Wandversatz einseitiger Wandversatz bis max. 12 cm 9727-451-01 A Framax-Klemmschiene B Framax-Spannklemme C Kantholz D Superplatte 15,0 + Framax-Universalverbinder 10-25cm E Doka-Ankersystem F Framax Xlife-Element Hinweis: ▪ Klemmschiene in jedem Funktionsprofil und zusätz- lich in Ankerebene (als Ankerauflage) erforderlich.

  • Seite 67: Fenster- Und Türaussparungen

    Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Fenster- und Türaussparungen Fenster- und Türaussparungen können mit Ausspa- rungsklemmen schnell eingeschalt und zerstörungs- frei ausgeschalt werden. Bohlen werden mittels integ- rierter Sternmutter in den Aussparungsklemmen fixiert. 9764-506-01 Detail A: 98112-319-02 a ... Aussparungslichte l ... Bohlenlänge= a minus 12 cm s ...

  • Seite 68: Abstell- Und Einrichthilfen

    Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Abstell- und Einrichthilfen Stützenanzahl auf 2,70 m breiten Elementverband: Elementstütze Schalungshöhe [m] Eurex 60 550 4,05 5,40 6,00 7,20 8,10 max. auftretende Verankerungslast: = 13,5 kN (tatsächliche Last) vorh = 20,3 kN (Bemessungswert inkl. Sicherheitsfaktoren) Bis zu einer Höhe von 3,30 m kann der Stützenabstand auf 4,05 m...

  • Seite 69: Anschluss Im Funktionsprofil

    Eurex 60 550 a ... min. 18 cm a ... Ø 26 mm b ... Ø 18 mm (geeignet für Doka-Expressanker) c ... Ø 28 mm d ... Ø 18 mm (geeignet für Doka-Expressanker) Randabstand zur Elementaußenkante: min. 15 cm A Framax-Bodenhalter Ankern der Fußplatte...

  • Seite 70: Elementstützen

    Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Elementstützen Produktmerkmale: ▪ teleskopierbar im 8 cm-Raster ▪ Feinjustierung mit Gewinde ▪ alle Teile unverlierbar - auch Einschubrohr mit Ausfallsicherung Elementstütze 340 Elementstütze 540 α α a ... 190,8 - 341,8 cm a ... 310,5 - 549,2 cm b ...

  • Seite 71: Einrichthilfe

    Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Eurex 60 550 als Abstell- und Beispiel Kombinationsmöglichkeit Typ 2 Einrichthilfe Als Doka-Justierstütze Eurex 60 550 kann diese Stütze - mit entsprechenden Zubehörteilen - zur Abstützung von hohen Wandschalungen eingesetzt werden. ▪ Anschluss ohne Umbau für Doka-Rahmenschalun- gen und Doka-Trägerschalungen geeignet.

  • Seite 72: Betonierbühnen

    Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Betonierbühnen Xsafe plus-Bühne sind schnell einsatzbereit und machen das Betonieren einfach und sicher. Die vorgefertigten, klappbaren Arbeitsbühnen mit integrierten Seitengeländern, selbstschließenden Durchstiegsöffnungen und integrierbaren Leitern sind sofort einsatzbereit und verbessern die Arbeitssicherheit. Hinweis: Detaillierte Information zu Bühnengrößen, Handha- bung und Zubehör siehe Anwenderinformation...
  • Seite 73 Anwenderinformation Rahmenschalung Framax Xlife Wandschalung ➤ Umsetzen und Einhängen: Vierergehänge abhängen. ➤ Sicherungshaken rasten automatisch ein. Bühne mit einem Vierergehänge (z.B. Doka-Vier- strangkette 3,20m) anschlagen und zur Schalung Einrasten der Sicherungshaken durch Sicht- umsetzen. prüfung kontrollieren! Bühne ist gegen unbeabsichtigtes Ausheben gesichert. 5-256 5-256 2 a ...
  • Seite 74 Rohrklappstecker sichern (von außen nach innen abstecken). 9764-550-09 E Xsafe-Uni-Leiternhalter F Stützenkopf EB 98112-294-04 G Funktionsprofil des Framax Xlife -Elements A Rohrklappstecker (im Lieferumfang der Leiter enthalten) Gemeinsames Umsetzen von Schalung und ▪ Richtige Einbaurichtung des Rohrklapp- Bühne steckers kontrollieren! ▪...
  • Seite 75 Zur Längenanpassung sind Belagüberbrü- ckungen bis 50 cm mit Bohlen möglich. Min- destüberlappung der Bohlen 25 cm. ▪ Bei einer Aufstockung mit Framax Xlife plus-Element 0,60m kann die Betonier- bühne nicht montiert werden. 9727-395-01 - Framax Xlife plus-Element 0,60m als Unterstockung verwenden.
  • Seite 76 Wandschalung Anwenderinformation Rahmenschalung Framax Xlife ➤ Gemeinsames Umsetzen von Schalung und Betonierbühne auf der Schalungsoberkante einhän- gen. Bühne Mit dem Framax-Umsetzbügel kann die Schalung gemeinsam mit der Betonierbühne umgesetzt werden. HINWEIS Das Aufrichten oder Umlegen der Schalung gemeinsam mit der Betonierbühne ist nicht erlaubt! Framax-Betonierbühne O 1,25/2,70m...
  • Seite 77 Aushängen: ➤ Betonierbühne mit Vierergehänge anschlagen und Umsetzen und Einhängen: anheben. ➤ Betonierbühne mit einem Vierergehänge (z.B. Doka- Durch das Anheben mit dem Vierergehänge am Vierstrangkette 3,20m) anschlagen und zur Scha- Kranaufhängebügel wird die Betonierbühne automa- lung umsetzen. tisch entsichert.
  • Seite 78 Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Gemeinsames Umsetzen von Schalung und Bühne Mit dem Framax-Umsetzbügel kann die Schalung gemeinsam mit der Betonierbühne umgesetzt werden. HINWEIS Das Aufrichten oder Umlegen der Schalung gemeinsam mit der Betonierbühne ist nicht erlaubt! Stirnseitiger Seitenschutz Bei nicht komplett umlaufenden Betonierbühnen ist an den Stirnseiten ein entsprechender Seitenschutz vor- zusehen.

  • Seite 79: Betoniergerüst Mit Einzelkonsolen

    Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Betoniergerüst mit Einzelkonsolen Xsafe Konsolensystem 98112-405-02 a ... 90 cm b ... 75 cm h ... 114 cm A Konsole XBS 90 EP B Framax-Adapter XBS C Belag XBS D Geländersteher XBS 1,40m E Schutzgitter XP 1,20m Voraussetzung für den Einsatz...
  • Seite 80 Anwenderinformation Rahmenschalung Framax Xlife Framax-Adapter XBS Belag XBS 75 Der Framax-Adapter XBS dient zur Montage der Kon- sole XBS 90 EP am Framax Xlife -Element. Mit der verschiebbaren Klemmschraube kann der Adapter flexibel an die jeweilige Lage des Funktions- profiles angepasst werden.

  • Seite 81: Montageablauf

    Anwenderinformation Rahmenschalung Framax Xlife Wandschalung ➤ Montageablauf Konsole XBS 90 EP in den Adapter einhängen. Die Konsole ist korrekt eingehängt, wenn der Indikator am Adapter grün anzeigt. HINWEIS ▪ Für Arbeiten in Höhen, die nicht vom Boden erreichbar sind, ist ein geeignetes Arbeits- podest zu verwenden (z.B.
  • Seite 82 Wandschalung Anwenderinformation Rahmenschalung Framax Xlife ➤ Schutzgitter XP einhängen und Aushubsicherung HINWEIS wieder nach unten schieben. Vor Montage des Schutzgitters die Hinweise im ➤ Bei Durchstiegsbelag XBS 75/270cm Ein- Kapitel Gemeinsames Umsetzen von Schalung und baurichtung beachten! Die Scharniere des Xsafe Konsolensystem berücksichtigen!
  • Seite 83 Anwenderinformation Rahmenschalung Framax Xlife Wandschalung WARNUNG HINWEIS ➤ Keine umlaufende Absturzsicherung am Beto- Bei Schalungshöhe 3,30m die Konsolen im niergerüst vorhanden! zweiten Funktionsprofil von oben montie- ren, um die Montage vom Arbeitspodest Lebensgefahr durch Absturz! aus zu gewährleisten. ➤ Persönliche Schutzausrüstung gegen ➤...

  • Seite 84: Gemeinsames Umsetzen Von Schalung Und Xsafe Konsolensystem

    Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Gemeinsames Umsetzen von Schalung und Ausgleichsbelag Xsafe Konsolensystem Mit dem Ausgleichsbelag XBS können Belagsöffnun- gen im Xsafe Konsolensystem von 0,30 bis 1,35 m Mit dem Framax-Umsetzbügel kann die Schalung überbrückt werden. gemeinsam mit dem Xsafe Konsolensystem aufgerich- Der Ausgleichsbelag XBS kann in der geraden Wand, tet, umgesetzt bzw.
  • Seite 85 Anwenderinformation Rahmenschalung Framax Xlife Wandschalung ➤ Ausgleichsbelag zum Einsatzort heben. HINWEIS ▪ Der Ausgleichsbelag muss an der Auflage- seite mindestens 25 cm aufliegen. ▪ Sind die Krananschlagsöffnungen (J) voll- ständig vom darunterliegenden Belag abge- deckt, ist eine ausreichende Auflage gege- ben.
  • Seite 86 Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Innenecken Innenecke mit einseitigem Ausgleich 1 Belag XBS / 1 Ausgleichsbelag XBS Hinweis: ▪ Die Montage der Konsolen XBS und Beläge XBS kann am liegenden Elementverband erfolgen! ▪ Die Montage des Ausgleichsbelages XBS ist erst am stehenden Elementverband, nach Montage der Kon- solen XBS und Beläge XBS möglich!

  • Seite 87: Montagereihenfolge

    Anwenderinformation Rahmenschalung Framax Xlife Wandschalung ➤ Ausgleichsbelag XBS zum Einsatzort heben. Innenecke mit beidseitigem Ausgleich 2 Ausgleichsbeläge XBS 98112-411-02 98112-411-08 a ... von Innenecke zur zusätzlichen Konsole XBS: 0,93 m - 1,53 m b ... von Belag A zur zusätzlichen Konsole XBS: 0,45 m - 0,60 m Einhängelaschen greifen in die Ausnehmungen im...
  • Seite 88 Wandschalung Anwenderinformation Rahmenschalung Framax Xlife ➤ ➤ Rutschsicherung kurz betätigen, damit sich die Ausgleichsbelag XBS zum Einsatzort heben. Rutschsicherung schließt. 98112-414-01 K Zahnleiste zur Lagesicherung 98112-411-09 L Rutschsicherung Einhängelaschen greifen in die Ausnehmung im M Sicherungshaken Belag A - Ausgleichsbelag XBS ein.
  • Seite 89 Anwenderinformation Rahmenschalung Framax Xlife Wandschalung ➤ Stirnseitiger Seitenschutz Seitengeländer XBS 75cm um 90° nach innen schwenken und in Geländersteher XBS 1,40m ein- hängen. Bei nicht komplett umlaufenden Betoniergerüsten ist an den Stirnseiten ein entsprechender Seitenschutz vor- zusehen. Montage: ➤ Seitengeländer XBS 75cm in Belag XBS stecken.
  • Seite 90 B Federvorstecker Zul. Verkehrslast: 1,5 kN/m (150 kg/m Hinweis: Lastklasse 2 nach EN 12811-1:2003 Bei stehenden Framax Xlife-Uni-Elementen 2,70m und Max. Einflussbreite: 2,00 m 3,30m (ab Baujahr 2008) ist auch das Einhängen in der linken Bohrung des mittleren Querprofiles möglich. HINWEIS Einhängemöglichkeiten bei liegenden Elementen:...
  • Seite 91 Anwenderinformation Rahmenschalung Framax Xlife Wandschalung ➤ Montageablauf Geländersteher und Abschrankung montieren. HINWEIS ▪ Für Arbeiten in Höhen, die nicht vom Boden erreichbar sind, ist ein geeignetes Arbeits- podest zu verwenden (z.B. Podesttreppe 0,97m, Mobilgerüst DF oder Fahrgerüst)! ▪ Länderspezifische Sicherheitsvorschriften...
  • Seite 92 Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Stehende Montage Zum Einlegen der Geländerbretter kann die Alu-Trägergabel H20 (A) zu Hilfe genommen ➤ Elementverband auf einem Richtboden liegend vor- werden. montieren. ➤ Elementstützen und ggf. Aufstiegssystem XS am lie- genden Elementverband montieren. 9764-535-09 ➤...
  • Seite 93 Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Stirnseitiger Seitenschutz Bei nicht komplett umlaufenden Betoniergerüsten ist an den Stirnseiten ein entsprechender Seitenschutz vor- zusehen. Seitenschutzsystem XP A Geländerbrett min. 15/3 cm (bauseits) B Geländersteher XP 1,20m C Geländerzwinge XP 40cm D Fußwehrhalter XP 1,20m E Betoniergerüst...

  • Seite 94: Gegengeländer

    Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Gegengeländer ➤ Werden Arbeitsgerüste nur an einer Schalungsseite Geländer nach außen schwenken. angebracht, so muss an der Gegenschalung eine Absturzsicherung montiert werden. Hinweis: Die angeführten Bohlen- und Brettstärken sind nach C24 der EN 338 dimensioniert.
  • Seite 95 Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Umsetzen mit dem Kran HINWEIS ▪ Erforderlichen Mindestabstand von 100 cm von Bühnenbelag zu Geländeroberkante beachten! ▪ Bei Abschrankungen mit Geländersteher XP 1,20m und Geländer- brettern dürfen am oberen Geländerbügel keine Geländerbretter montiert werden! Montage Das Gegengeländer kann an stehenden sowie am...

  • Seite 96: Bemessung

    Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Schutzgeländer 1,10m Bemessung Tr952-200-01 a ... Stützweite b ... Auskragung a ... 120 cm Hinweis: A Schutzgeländer 1,10m Mit dem Böengeschwindigkeitsdruck q=0,6 kN/m wer- D Geländerbrett den die Windverhältnisse in Europa gemäß EN 13374 größtenteils erfasst (in den Tabellen hervorgehoben).
  • Seite 97 Anwenderinformation Rahmenschalung Framax Xlife Wandschalung 999764001 - 05/2025...

  • Seite 98: Wandschalung Am Gebäuderand

    Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Wandschalung am Gebäuderand Verankerungsmöglichkeiten: Bohrung mit Ø 32,7 mm für Bohrung mit Ø 21,5 mm für Gesimsanker 15,0 alternative Verankerungen A Lasche zum Verschieben auf die jeweilige Bohrung Bohrung mit Ø 32,7 mm für Gesimsanker 15,0: Zul.
  • Seite 99 Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Mit der oberen, horizontalen Sternmutter die Scha- HINWEIS lung gegen das Gebäude anpressen. ▪ Eine statische Überprüfung ist erforderlich! ▪ Die Montage des Auflagewinkels erfolgt vom vorlaufenden Fassadengerüst aus! ▪ Die alternativen Verankerungen müssen neben den Kräften auch hinsichtlich der Betondruckfestigkeit und den Mindestab- ständen ausgewählt werden.

  • Seite 100: Auflagewinkel Wandschalung

    Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Auflagewinkel Wandschalung Montage: ➤ Nagelkonus von Gesimsanker entfernen. Der Auflagewinkel Wandschalung dient zur Positio- nierung von Wandschalungen am Gebäuderand, wenn keine tragfähige Auflagebasis (z.B. Bühne) vorhanden ist. a ... min. 11,0 bis max. 14,0 cm d ...
  • Seite 101 Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Schalung mit einem Keil an Wand/Decke anpres- sen. F Gegenschalung G Keil Anker einbauen. Vor dem Abhängen vom Kran: ➤ Element erst vom Kran abhängen, wenn mindestens so viele Ankerstellen eingebaut sind, dass ausreichende Sicherheit gegen Umfallen gewährleistet ist.

  • Seite 102: Aufstiegssystem

    Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Aufstiegssystem Montage Das Aufstiegssystem XS ermöglicht den sicheren Auf- stieg zu den Zwischen- und Betonierbühnen: ▪ beim Anhängen/Abhängen der Schalung Schalung vorbereiten ▪ beim Öffnen/Schließen der Schalung ▪ beim Einbringen der Bewehrung ➤ Elementverbände auf einem Richtboden liegend ▪...
  • Seite 103 Anwenderinformation Rahmenschalung Framax Xlife Wandschalung ➤ Leiternmontage Sicherungsschranke XS mit Befestigungshaken und Flügelmuttern an der Leiter montieren. am oberen Anschluss XS Wandschalung ➤ Einschubbolzen herausziehen und die beiden Siche- rungshaken wegklappen. ➤ System-Leiter XS 4,40m mit den Einhängebügeln nach unten auf den Anschluss XS legen.
  • Seite 104 Wandschalung Anwenderinformation Rahmenschalung Framax Xlife ➤ Starre Leiterverlängerung Rückenschutz XS in die nächste freie Sprosse ein- ➤ hängen. Weiteren Rückenschutz wieder in die Leiterverlängerung XS 2,30m mit den Einhängebü- nächste freie Sprosse einhängen. geln nach unten in die Leiterholme der System-Leiter XS 4,40m einschieben und befestigen.

  • Seite 105: Ausstieg Auf Eine Zwischenbühne

    Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Materialbedarf Ausstieg auf eine Zwischenbühne Grundsätzlich gilt: Schalungshöhe Anschluss + Leiter 2,70- >3,75- >5,85- ▪ Die Anzahl der Anschlüsse XS Wandschalung und 3,75 m 5,85 m 8,10 m der Leiternkomponenten entsprechen der Tabelle Anschluss XS Wandschalung Materialbedarf.

  • Seite 106: Werkzeug Zum Einrichten Und Ausschalen

    Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Werkzeug zum Einrichten und Ausschalen Framax-Ausschalwerkzeug HINWEIS Vor dem Einrichten oder Ausschalen Element Das Framax-Ausschalwerkzeug dient zum Lösen der bzw. Elementverband gegen Umfallen sichern Rahmenschalung vom ausgehärteten Beton. (z.B. am Kran anschlagen oder mit Element- stützen sichern)

  • Seite 107: Framax-Ausschalhilfe

    Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Framax-Ausschalhilfe Die Framax-Ausschalhilfe dient zum Lösen eines Rahmenelementes vom ausgehärteten Beton durch Abdrücken vom Nachbarelement. ➤ Zwei Framax-Ausschalhilfen im Funktionsprofil ein- hängen und positionieren. Die Spindeln der Framax-Ausschalhilfen stützen sich am Rahmenprofil der Nachbarelemente ab.

  • Seite 108: Umsetzen Mit Dem Kran

    Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Umsetzen mit dem Kran Framax-Umsetzbügel Framax Xlife wird mit der Doka-Vierstrangkette 3,20m und dem Framax-Umsetzbügel sicher mit dem Kran umgesetzt. Der Umsetzbügel sichert sich nach dem Einhängen automatisch. Doka-Vierstrangkette 3,20m Zul. Tragfähigkeit: ▪ Neigungswinkel β bis 30°: 1000 kg (2200 lbs) / Framax-Umsetzbügel...
  • Seite 109 Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Position der Umsetzbügel Elementverband - Drei (oder mehr) Elemente ste- hend: Hinweis: Die hier dargestellten Positionen der Umsetzbügel gel- ten auch bei aufgestockten Elementverbänden. Einzelelement: Elementbreite bis 0,60m Elementbreite über 0,60m C Elementstoß Elementverband - Element liegend (aufgestockt): A Auflageblech Großelement...
  • Seite 110 Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Montagestange Dient zur Bedienung des Umsetzbügels an stehender Schalung vom Boden aus. VORSICHT Absturzgefahr des Umsetzbügels bei Bedienung mit Montagestange! ➤ Umsetzbügel mit Kran in Höhe des Anschlagpunktes positionieren. Schalungshöhe A Framax-Teleskop-Montagestange 2,70 - 5,40m...

  • Seite 111: Transportieren, Stapeln Und Lagern

    Vierstrangkette 3,20m Unterlagshölzer und unterstes Element mit Umrei- fungsbändern zusammenzurren. Der Framax-Transportbolzen (A) in Kombination mit der Doka-Vierstrangkette 3,20m (B) dient zum Trans- WARNUNG port von Einzelelementen oder ganzen Elementsta- Die glatte Oberfläche der pulverbeschichteten peln. Elemente verringert die Reibungshaftung.
  • Seite 112 Anwenderinformation Rahmenschalung Framax Xlife Doka-Vierstrangkette 3,20m WARNUNG ➤ Ein Umheben wie gezeigt darf nur dann Die Doka-Vierstrangkette 3,20m ist ein universell ein- erfolgen, wenn ein Zusammenrutschen der setzbares Anschlagmittel: Umsetzgurte 13,00m und eine Verlagerung ▪ mit dem integrierten Ösenhaken für den Transport der Last ausgeschlossen ist.

  • Seite 113: Aufrichten / Umdrehen Der Elemente

    Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Aufrichten / Umdrehen der Elemente Voraussetzung für den Einsatz Die unterste Lage des Stapels darf nur aus einem ➤ Rahmenelement mit Framax-Transportbolzen auf Element bestehen. Kanthölzer 20x20 cm ablegen. Immer Elementstapel mit gleich breiten Elementen bilden.

  • Seite 114: Doka-Gitterbox 1,70X0,80M Als Transportmittel

    Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Doka-Gitterbox 1,70x0,80m als Nutzen Sie die Vorteile von Doka-Mehrweggebin- Transportmittel den auf der Baustelle. Mehrweggebinde wie Container, Stapelpaletten und Gitterboxen bringen Ordnung auf der Baustelle, ver- Umsetzen mit dem Kran ringern Suchzeiten und vereinfachen das Lagern und...

  • Seite 115: Doka-Mehrwegcontainer

    Anwenderinformation Rahmenschalung Framax Xlife Wandschalung Doka-Mehrwegcontainer Doka-Mehrwegcontainer 1,20x0,80x0,41m Lager- und Transportmittel für Kleinteile. Doka-Mehrwegcontainer 1,20x0,80m Zul. Tragfähigkeit: 750 kg (1650 lbs) Zul. Auflast: 7200 kg (15870 lbs) Doka-Mehrwegcontainer als Lagermittel Max. Anzahl Gebinde übereinander Zul. Tragfähigkeit: 1500 kg (3300 lbs)

  • Seite 116: Doka-Stapelpalette Als Transportmittel

    - In Parkposition mit Feststellbremse ▪ Zentrisch beladen. sichern. ▪ Ladung rutsch- und kippsicher mit der Sta- - Im Stapel darf an der untersten Doka- pelpalette verbinden (z.B. mit Umreifungs- Stapelpalette kein Anklemm-Radsatz band oder Zurrgurt). montiert sein. 999764001 - 05/2025...

  • Seite 117: Doka-Kleinteilebox Als Transportmittel

    Beim Stapeln von Mehrweggebinden mit sehr unterschiedlichen Lasten müssen diese nach oben hin abnehmen! ▪ Anwendung mit Anklemm-Radsatz B: - In Parkposition mit Feststellbremse sichern. - Im Stapel darf an der untersten Doka- Stapelpalette kein Anklemm-Radsatz montiert sein. 999764001 - 05/2025...

  • Seite 118: Anklemm-Radsatz B

    Wandschalung Anwenderinformation Rahmenschalung Framax Xlife Universal-Lenkrolle Transportgebinde Mit der Universal-Lenkrolle Transportgebinde wird das Mehrweggebinde zu einem schnellen und wendigen Transportmittel. ▪ 4 Stk. Lenkrollen je Mehrweggebinde erforderlich. ▪ Kompatible Mehrweggebinde: - Doka-Stapelpaletten (alle Größen) - Doka-Mehrwegcontainer 1,20x0,80m - Doka-Gitterbox 1,70x0,80m - DokaXdek-Elementpaletten (alle Größen)

  • Seite 119: Allgemeines

    Anwenderinformation Rahmenschalung Framax Xlife Allgemeines Allgemeines Einsatzbereiche Schalen von selbstverdichtendem Einsatz bei Unterzugschalungen Beton (SVB) Anzahl Anker bei liegendem Framax Xlife-Element: Das Framax Xlife-Uni-Element SCC ermöglicht das Kopfanker Ankerhalte- Elementlänge Unterzughöhe Einbringen von selbstverdichtendem Beton (SVB). (oben) winkel (unten) bis 1,35m...

  • Seite 120: Framax Xlife In Kombination Mit

    Allgemeines Anwenderinformation Rahmenschalung Framax Xlife Framax Xlife in Kombination mit . . . Rahmenschalung Alu-Framax Xlife Kletterschalung MF240 Die Kletterschalung MF240 beweist ihre Vielseitigkeit bei allen hohen Bauwerken. Schalung und Kletterge- rüst sind miteinander verbunden und können so in einem Kranspiel als gesamte Einheit umgesetzt wer- den.

  • Seite 121: Abstützbock Variabel

    D Framax Xlife-Element Anwenderinformation "Faltbühne K" bzw. Anwenderinformation "Kletterschalung K" beachten! Doka-Abstützböcke 9727-445-01 Mit den Doka-Abstützböcken können Sie die robusten A Abstützbock-Universal F 4,50m Framax Xlife-Elemente auch als einseitige Wandscha- B Anbaurahmen F 1,50m lung einsetzen. C Verschwertung D Zugverankerung E Framax Xlife-Element Anwenderinformation "Abstützbock Universal"...

  • Seite 122: Sicheres Arbeiten

    Allgemeines Anwenderinformation Rahmenschalung Framax Xlife Xsafe Bühnensystem plus Sicheres Arbeiten ▪ hohe Sicherheit durch in der Bühne integrierten Sei- Die vorgefertigten, klappbaren Arbeitsbühnen mit ten- und Stirnschutz integrierten Seitengeländern, selbstschließenden ▪ integrierbares Leiternsystem Durchstiegsöffnungen und integrierbaren Leitern sind sofort einsatzbereit und verbessern die Arbeitssicherheit.
  • Seite 123 Anwenderinformation Rahmenschalung Framax Xlife Allgemeines ▪ Ankersystem Monotec Erweiterung Ihrer Rahmenschalung Framax Xlife ohne Investition in ein neues Schalungssystem ▪ ergonomisch auch bei beengten Platzverhältnissen ▪ einseitige Ankerbedienung mit nur einem Mann durch das Ankern auf der freien Seite ▪...

  • Seite 124: Reinigung Und Pflege

    Allgemeines Anwenderinformation Rahmenschalung Framax Xlife Reinigung und Pflege Betontrennmittel Reinigung Das Doka-Trenn bzw. Doka-OptiX wird mit der Doka- HINWEIS Trennmittel-Spritze aufgetragen. ▪ Sofort nach dem Betonieren: - Betonreste auf der Schalungsrückseite mit Wasser (ohne Sandbeimengung) entfernen. ▪ Sofort nach dem Ausschalen: - Schalung mit Hochdruckreiniger und Betonschaber reinigen.

  • Seite 125: Funktionsbeschreibung

    Anwenderinformation Rahmenschalung Framax Xlife Allgemeines Pflege Betonschaber Für das Entfernen von Betonresten empfehlen wir den ▪ Keine Hammerschläge auf die Rahmenprofile Doppelschaber Xlife und eine Spachtel. 9727-013 ▪ Keine Nägel größer als 60 mm an der Schalung ver- wenden. 9727-015...

  • Seite 126: Absturzsicherung Am Bauwerk

    Allgemeines Anwenderinformation Rahmenschalung Framax Xlife Absturzsicherung am Bauwerk Xsafe Seitenschutz XP Schutzgeländerzwinge S ▪ ▪ Befestigung mit Schraubschuh, Geländerzwinge, Befestigung mit integrierter Zwinge Geländerschuh oder Treppenkonsole XP ▪ Abschrankung mit Geländerbrettern oder ▪ Abschrankung mit Schutzgitter XP, Geländerbret- Gerüst rohren tern oder Gerüstrohren...
  • Seite 127 Anwenderinformation Rahmenschalung Framax Xlife Allgemeines 999764001 - 05/2025...

  • Seite 128: Artikelliste

    370,0 588103500 Framax Xlife-Element 2,40x3,30m 484,9 588606500 Framax Xlife panel 2.40m verzinkt, pulverbeschichtet Framax Xlife-Uni-Element SCC 0,90x2,70m 170,3 588119500 Framax Xlife universal panel SCC 0.90x2.70m verzinkt, pulverbeschichtet Framax Xlife-Element 2,40x1,35m 200,0 588692500 Framax Xlife panel 2.40x1.35m verzinkt, pulverbeschichtet Framax-Spindelaufsatz SCC...
  • Seite 129 Anwenderinformation Rahmenschalung Framax Xlife Artikelliste [kg] Art.-Nr. [kg] Art.-Nr. Framax Xlife-Innenecke 3,30m 117,9 588229500 Framax-Scharnierecke A 2,70m 52,8 588134000 Framax Xlife-Innenecke 2,70m 97,0 588130500 Framax-Scharnierecke A 1,35m 27,4 588135000 Framax Xlife-Innenecke 1,35m 51,2 588132500 Framax hinged outside corner A Framax Xlife inside corner...
  • Seite 130 Artikelliste Anwenderinformation Rahmenschalung Framax Xlife [kg] Art.-Nr. [kg] Art.-Nr. Framax-Ausschalzylinder I 29,0 588980000 Framax-Stirnanker 1,5 588143000 Framax stripping cylinder I Framax stop-end tie gelb lackiert verzinkt Breite: 16 cm Länge: 29 cm Höhe: 45,2 cm Betriebsanleitung beachten! Framax-Klemmschiene 0,60m 6,6 588689000...
  • Seite 131 Anwenderinformation Rahmenschalung Framax Xlife Artikelliste [kg] Art.-Nr. [kg] Art.-Nr. Auflagewinkel Wandschalung 2G 7,0 589251000 Eurex 60 550 Wall-formwork support angle 2G Eurex 60 550 verzinkt je nach erforderlicher Länge bestehend aus: (A) Justierstütze Eurex 60 550 42,5 582658000 blau pulverbeschichtet Länge: 343 - 553 cm...
  • Seite 132 Artikelliste Anwenderinformation Rahmenschalung Framax Xlife [kg] Art.-Nr. [kg] Art.-Nr. Doka-Coil 16mm 0,009 588633000 Belag XBS 75/270cm 23,0 588702000 Belag XBS 75/135cm 8,0 588710000 Doka coil 16mm Deck XBS verzinkt Durchmesser: 1,6 cm Plakette Expressanker 0,1 588630000 Information plate for express anchor Breite: 8 cm Höhe: 7,5 cm...
  • Seite 133 Anwenderinformation Rahmenschalung Framax Xlife Artikelliste [kg] Art.-Nr. [kg] Art.-Nr. Gerüstrohr 48,3mm 0,50m 1,7 682026000 Xsafe plus-Bühne 1,35m 95,3 586408000 Gerüstrohr 48,3mm 1,00m 3,6 682014000 Xsafe plus platform 1.35m Gerüstrohr 48,3mm 1,50m 5,4 682015000 Stahlteile verzinkt Gerüstrohr 48,3mm 2,00m 7,2 682016000 Holzteile gelb lasiert Gerüstrohr 48,3mm 2,50m...
  • Seite 134 Artikelliste Anwenderinformation Rahmenschalung Framax Xlife [kg] Art.-Nr. [kg] Art.-Nr. Schutzgitter XP 2,70x1,20m 22,2 586450000 Framax-Umsetzbügel 10,6 588149000 Schutzgitter XP 2,50x1,20m 20,5 586451000 Framax lifting hook Schutzgitter XP 2,00x1,20m 17,4 586452000 verzinkt Schutzgitter XP 1,20x1,20m 12,0 586453000 Höhe: 22 cm Protective grating XP...
  • Seite 135 Anwenderinformation Rahmenschalung Framax Xlife Artikelliste [kg] Art.-Nr. [kg] Art.-Nr. Framax-Passholz 2x12cm 2,70m 3,1 176020000 Framax-Alu-Ausgleich 10cm 3,30m 12,9 589229000 Framax-Passholz 3x12cm 2,70m 4,7 176022000 Framax-Alu-Ausgleich 10cm 2,70m 11,0 589227000 Framax-Passholz 5x12cm 2,70m 7,8 176024000 Framax-Alu-Ausgleich 10cm 1,35m 5,7 589225000 Framax-Passholz 10x12cm 2,70m...
  • Seite 136 Artikelliste Anwenderinformation Rahmenschalung Framax Xlife [kg] Art.-Nr. [kg] Art.-Nr. Framax-Abdeckstopfen R24,5 0,003 588181000 Mobilgerüst DF 44,0 586157000 Framax plug R24.5 Wheel-around scaffold DF gelb Durchmesser: 2 cm Länge: 185 cm Breite: 80 cm Höhe: 255 cm Lieferzustand: Einzelteile Framax-Einrichthebel 5,6 589245000...
  • Seite 137 Anwenderinformation Rahmenschalung Framax Xlife Artikelliste [kg] Art.-Nr. [kg] Art.-Nr. Ankersystem 15,0 System-Leiter XS 4,40m 33,2 588640000 System ladder XS 4.40m verzinkt Ankerstab 15,0mm verzinkt 0,50m 0,72 581821000 Ankerstab 15,0mm verzinkt 0,75m 1,1 581822000 Ankerstab 15,0mm verzinkt 1,00m 1,4 581823000 Ankerstab 15,0mm verzinkt 1,25m...
  • Seite 138 Artikelliste Anwenderinformation Rahmenschalung Framax Xlife [kg] Art.-Nr. [kg] Art.-Nr. Ankersystem 20,0 Distanzhalter 20cm 0,04 581907000 Distanzhalter 25cm 0,05 581908000 Distanzhalter 30cm 0,06 581909000 Ankerstab 20,0mm verzinkt 0,50m 1,3 581411000 Distancer Ankerstab 20,0mm verzinkt 0,75m 1,9 581417000 Ankerstab 20,0mm verzinkt 1,00m...
  • Seite 139 Anwenderinformation Rahmenschalung Framax Xlife Artikelliste [kg] Art.-Nr. [kg] Art.-Nr. Doka-Mehrwegcontainer 1,20x0,80m 70,0 583011000 Universal-Lenkrolle Transportgebinde 6,0 584043000 Doka multi-trip transport box 1.20x0.80m Universal castor wheel for transport pallet verzinkt verzinkt Höhe: 78 cm Höhe: 28,8 cm Anklemm-Radsatz B 33,6 586168000...
  • Seite 140 Doka GmbH | Josef Umdasch Platz 1 | 3300 Amstetten | Austria | T +43 7472 605-0 | F +43 7472 66430 | info@doka.com | www.doka.com 999764001 - 05/2025...
