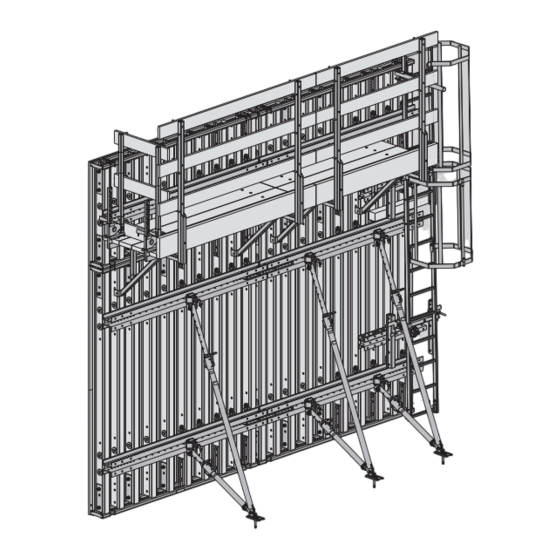

Doka FF100 tec Anwenderinformation
  1. Anleitungen
  2. Marken
  3. Doka Anleitungen
  4. Baumaschinen und Baugeräten
  5. FF100 tec
  6. Anwenderinformation

Doka FF100 tec Anwenderinformation

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
-
999804001 03/2013
de
Die Schalungstechniker.
Trägerschalung FF100 tec
Anwenderinformation
Aufbau- und Verwendungsanleitung
98040-200-01
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Doka FF100 tec

Inhaltszusammenfassung für Doka FF100 tec

  • Seite 1 999804001 03/2013 Die Schalungstechniker. Trägerschalung FF100 tec Anwenderinformation Aufbau- und Verwendungsanleitung 98040-200-01...
  • Seite 2 Einleitung Anwenderinformation Trägerschalung FF100 tec tung Einlei- © by Doka Industrie GmbH, A-3300 Amstetten 999804001 - 03/2013...

  • Seite 3: Inhaltsverzeichnis

    Abstell- und Einrichthilfen Regelwerk für Elementverbände Stirnabschalung Umsetzen mit dem Kran Transportieren, Stapeln und Lagern Weitere Einsatzmöglichkeiten FF100 tec in Kombination mit . . . Einsatz von selbstverdichtendem Beton Allgemeines Reinigung und Pflege Absturzsicherung am Bauwerk Schalungsplanung mit Tipos-Doka Produktübersicht...

  • Seite 4: Einleitung

    In dieser Unterlage werden folgende Symbole verwen- Dokumentation und auf den zugehörigen Scha- det: lungseinsatzplänen Arbeitssicherheitsmaßnahmen ☞ für die sichere Anwendung der Doka Produkte in den Wichtiger Hinweis dargestellten Einsatzfällen. Nichtbeachtung kann Funktionsstörungen In jedem Fall ist der Anwender verpflichtet, für die oder Sachschäden hervorrufen.
  • Seite 5 Gesundheits- und Sachschäden führen können und bedürfen deshalb einer gesonderten Überprüfung. ▪ Die Montage hat durch entsprechend qualifizierte ▪ Als Ersatzteile sind nur Doka-Originalteile zu ver- Mitarbeiter des Kunden zu erfolgen. wenden. Reparaturen sind nur vom Hersteller oder ▪ Veränderungen an Doka-Produkten sind nicht zuläs- von autorisierten Einrichtungen durchzuführen.

  • Seite 6: Eurocodes Bei Doka

    Einleitung Anwenderinformation Trägerschalung FF100 tec Eurocodes bei Doka In Europa wurde bis Ende 2007 eine einheitliche Nor- damit als Doka-Standard zur Produktbemessung abge- menfamilie für das Bauwesen geschaffen, die soge- löst. nannten Eurocodes (EC). Diese dienen als europaweit Das weit verbreitete "...
  • Seite 7 Anwenderinformation Trägerschalung FF100 tec Einleitung 999804001 - 03/2013...

  • Seite 8: Doka-Dienstleistungen

    Einleitung Anwenderinformation Trägerschalung FF100 tec Doka-Dienstleistungen Unterstützung in jeder Projektphase Doka bietet eine breite Palette an Dienstleistungen mit einem einzigen Ziel: Ihren Baustellenerfolg zu unter- stützen. Jedes Projekt ist einzigartig. Was jedoch alle Baupro- jekte gleichermaßen prägt ist die Grundstruktur mit fünf Phasen.
  • Seite 9 Anwenderinformation Trägerschalung FF100 tec Einleitung Ihre Vorteile dank professioneller Beratung ▪ Kosteneinsparung und Zeitge- winn Beratung und Unterstützung von Beginn an führt zu richtiger Aus- wahl und plangemäßer Anwen- (Roh-)Bauausführungsphase (Roh-)Bauabschlussphase dung der Schalungssysteme. Sie erreichen eine optimale Ausnut- zung des Schalungsmaterials und effektive Schalungsarbeiten durch richtige Arbeitsabläufe.

  • Seite 10: Wandschalung

    Wandschalung Anwenderinformation Trägerschalung FF100 tec Wandschalung Wandschalung Produktbeschreibung Optimale Materialausnutzung und Die Trägerschalung FF100 tec ist eine einsatzfer- tige, hoch belastbare Trägerschalung mit System- Baustellenlogistik raster. ▪ 25 cm-Raster mit nur wenigen Elementbreiten Unbegrenzte ▪ einfache Planung durch logischen Elementraster Betoniergeschwindigkeit bis 3,60 m ▪...
  • Seite 11 Anwenderinformation Trägerschalung FF100 tec Wandschalung ▪ Hochwertiges Betonbild scharfkantige Ecken ▪ geeignet für Sichtbeton Klasse SB 1 bis SB 4 (deut- sches Merkblatt für Sichtbeton) ▪ innenliegende Anker in symmetrischer Anordnung - Bei der Verwendung von Mietschalungen in ▪ keine Schraubenabdrücke im Beton hohen Sichtbetonklassen, die Zulässigkeit von...
  • Seite 12 Wandschalung Anwenderinformation Trägerschalung FF100 tec 12 | 999804001 - 03/2013...

  • Seite 13: Systemraster

    Anwenderinformation Trägerschalung FF100 tec Wandschalung Systemraster Die Höhen und Breiten der FF100 tec-Elemente erge- ben einen logischen, vorteilhaften Raster, der die Schalung besonders flexibel und wirtschaftlich macht. ▪ einfaches Planen und Schalen ▪ 25 cm-Raster mit nur 4 Elementbreiten ▪...
  • Seite 14 Wandschalung Anwenderinformation Trägerschalung FF100 tec Elementraster (mit Ankerraster) Elementbreiten Innenecke Außenecke 2,50m 1,25m 1,00m 0,75m 0,55m 0,50m 20.0 35.0 37.5 37.5 62.5 125.0 62.5 62.5 62.5 50.0 50.0 98040-340-05 98040-338-02 98040-338-03 98040-339-01 98040-338-01 98040-338-04 98040-339-02 98040-338-05 98040-338-06 98040-338-07 98040-338-08 98040-341-02...
  • Seite 15 Anwenderinformation Trägerschalung FF100 tec Wandschalung Betonbild (mit Anker- und Schalhautraster) Elementbreiten Innenecke Außenecke 2,50m 1,25m 1,00m 0,75m 0,55m 0,50m 20.0 35.0 62.5 62.5 50.0 50.0 37.5 37.5 62.5 125.0 62.5 98040-340-05 98040-344-02 98040-344-03 98040-339-01 98040-344-01 98040-344-04 98040-344-06 98040-344-08 98040-339-02 98040-344-05...

  • Seite 16: Aufbau- Und Verwendungsanleitung

    Wandschalung Anwenderinformation Trägerschalung FF100 tec Aufbau- und Verwendungsanleitung Einschalen Dargestellter Ablauf basiert auf einer geraden Wand - grundsätzlich sollte in der Ecke mit dem Einschalen begonnen werden. ➤ Anschlagkette 100cm 15kN um den runden Bolzen Leiternaufstiege sind so anzuordnen, dass sinnvolle der Aufstockschiene führen und am Kran anschla-...

  • Seite 17: Betonieren

    Anwenderinformation Trägerschalung FF100 tec Wandschalung Betonieren ➤ Elementverband vom Kran lösen. ➤ Oberste Geländerbretter montieren. ➤ Auf diese Weise weitere Elementverbände aneinan- Zul. Frischbetondruck: der reihen und untereinander verbinden (siehe Kapi- tel "Elementverbindung"). Siehe Kapitel "Zulässiger Frischbetondruck". ➤ Stirnseitigen Seitenschutz anbringen (siehe Kapitel "Betonierbühnen").

  • Seite 18: Ausschalen

    Wandschalung Anwenderinformation Trägerschalung FF100 tec Ausschalen Ausschalen der Stellschalung: ➤ Verbindungsmittel zu Nachbarelementen lösen. ☞ ➤ Elementverband (inkl. Bühnen) am Kran anschla- ➤ Ausschalfristen einhalten. gen. ➤ Bodenverankerungen der Elementstützen lösen. ➤ Lose Teile von Schalung und Bühnen entfernen oder sichern.
  • Seite 19 Anwenderinformation Trägerschalung FF100 tec Wandschalung 999804001 - 03/2013 | 19...

  • Seite 20: Ff100 Tec-Element Im Detail

    ▪ Einfache Oberflächenreinigung der Schalungsplat- ten. ▪ rascher Plattenwechsel Stahlgurtung (WU14 Riegel) ▪ halten die Doka-Träger I tec 20 in ihrer Lage und geben dem Element Steifigkeit ▪ nehmen die Ankerkräfte auf ▪ einfache Elementverbindung mit Laschen und Bol- ▪...

  • Seite 21: Aufstockschiene

    Ansatzstellen für Richtwerkzeuge - dadurch kann die Schalung schneller und genauer eingerichtet wer- a ... 8 cm b ... 20 cm Trägerbefestigung Steife Verbindung zwischen WU14 Riegel und Doka- Träger I tec 20. Das erhöht die Stabilität und Langlebig- Transportschutz keit der FF100 tec-Elemente. ▪...
  • Seite 22 Wandschalung Anwenderinformation Trägerschalung FF100 tec 22 | 999804001 - 03/2013...

  • Seite 23: Zulässiger Frischbetondruck

    90 kN/m σ 98040-206-01 σ 98040-206-02 σ = 87 kN/m hk, max Zul. Frischbetondruck σ bei gestürzten FF100 tec- Elementen 4,25m bis Betonierhöhe 4,25 m: 87 kN/m σ 98040-206-03 A FF100 tec-Element - 180° gestürzt 999804001 - 03/2013 | 23...

  • Seite 24: Elementverbindung

    Wandschalung Anwenderinformation Trägerschalung FF100 tec Elementverbindung Top100 tec-Elementverbinder Verbinden und Ausrichten der Elemente in Längsrich- tung mit Top100 tec-Elementverbinder und Verbin- dungsbolzen 10cm: ▪ Schnelle, zugfeste Verbindungen der Elemente ▪ Zusätzlich kann die Elementfuge dichtgezogen bzw. auseinander gedrückt werden. ▪...

  • Seite 25: Elementverbindung Mit Fugenjustierung

    Anwenderinformation Trägerschalung FF100 tec Wandschalung Elementverbindung mit Einbaumöglichkeiten Fugenjustierung Normale Einbausituation (Null-Stellung) Mit der Top100 tec-Einrichtlasche werden Fugenver- sätze ausgeglichen. Dadurch können Elemente mit unterschiedlichen Plattenstärken bzw. Sparschalungen kombiniert werden. Max. Einstellbereich: 8 mm 98040-210-01 Bedienwerkzeug: Ankerstab Zugfunktion Zul. plastisches Moment: 7,2 kNm (max.

  • Seite 26: Ankersystem

    Die im Beton verbleibenden Kunststoffrohre 26mm werden mit Verschlussstopfen 26mm verschlossen. Ankerlochschutz WARNUNG Empfindlicher Ankerstahl! Die FF100 tec-Elemente sind mit einem Ankerloch- ➤ Ankerstäbe nicht schweißen oder erhitzen. schutz ausgestattet. ➤ Beschädigte, durch Korrosion oder Ver- Der Ankerlochschutz 20,0 schützt die Schalhaut an schleiß...
  • Seite 27 Anwenderinformation Trägerschalung FF100 tec Wandschalung Ankerabstände 62.5 125.0 62.5 98040-228-04 62.5 62.5 98040-228-03 50.0 50.0 98040-228-02 37.5 37.5 98040-228-01 20.0 35.0 98040-228-05 Maße in cm 999804001 - 03/2013 | 27...

  • Seite 28: Längenanpassung Durch Ausgleich

    Anwenderinformation Trägerschalung FF100 tec Längenanpassung durch Ausgleich Befestigung der Doka-Träger im Ausgleichsbereich Die Doka-Träger I tec 20 werden mit der Trägerklam- mer Top50 an der Top100 tec-Ausgleichslasche bzw. dem Top100 tec-Elementverbinder befestigt. Ein Ver- bindungsbolzen 10cm sichert die Trägerklammer Top50 in ihrer Lage.

  • Seite 29: Ausgleiche Bis 75 Cm Mit Top100 Tec-Ausgleichslasche

    Ausgleichslasche Hinweis: Top100 tec-Ausgleichslaschen dienen zur zugfesten Es wird nur die Abbolzposition am 1. Element ermittelt. und schlupffreien Verbindung der FF100 tec-Elemente Nach dem Ausrichten des 2. Elementes ergeben sich bei Ausgleichen bis 75 cm. hier die Abbolzpositionen von selbst.

  • Seite 30: Ausgleiche Von 5 Bis 25 Cm Mit Top100 Tec-Elementverbinder

    Wandschalung Anwenderinformation Trägerschalung FF100 tec Ausgleiche von 5 bis 25 cm mit Top100 tec-Elementverbinder Für Ausgleiche bis 25 cm im 5 cm-Raster kann auch der Top100 tec-Elementverbinder verwendet werden. Für den Einsatz bei Ausgleichen wird der Elementver- binder um die Längsachse gedreht eingebaut (ohne Zugfunktion).

  • Seite 31: Elementaufstockung

    Anwenderinformation Trägerschalung FF100 tec Wandschalung Elementaufstockung Zusätzliche Elementaussteifung bei Schalungshöhen über 6,60 m Damit eine hohe Geradheit der Elemente auch beim Aufrichten/Ablegen erhalten bleibt ist bei Schalungshö- hen über 6,60 m eine zusätzliche Aussteifung erfor- derlich. 98040-226-01 Zwei Elemente übereinander werden mit dem Spann- bolzen FF20 und der Sternmutter 15,0 G zentriert und verbunden.

  • Seite 32: Rechtwinkelige Eckausbildung

    Wandschalung Anwenderinformation Trägerschalung FF100 tec Rechtwinkelige Eckausbildung Außenecke Mit der Trägerschalung FF100 tec sind Eckausbildun- gen von 20 bis 60 cm Wandstärke möglich. Auch bei wechselnden Wandstärken stehen die Ele- Außenecken werden mit FF100 tec-Außenecken aus- mente einander immer gegenüber.
  • Seite 33 98040-258-03 Top100 tec-Innenecklasche Hinweis: Dichtziehen nur im Falle von Fugen! A Standardbohrungen für das Abbolzen in der FF100 tec- Innenecke (fixe Position) B Standardbohrungen für das Abbolzen im FF100 tec-Element C Bohrungen für Zugfunktion E Bohrungen für Ausgleichsfunktion (werden nur bei der Träger- schalung Top 100 tec benötigt)

  • Seite 34: Beispiele Von Eckausbildungen

    Wandschalung Anwenderinformation Trägerschalung FF100 tec Wandstärke 60 cm Beispiele von Eckausbildungen Wandstärke 20 cm 98040-233-01 a ... Wandstärke + 35 cm A FF100 tec-Innenecke B FF100 tec-Außenecke C FF100 tec-Element 98040-234-01 D Top100 tec-Innenecklasche Wandstärke 40 cm E Top100 tec-Elementverbinder...

  • Seite 35: Eckausbildung Mit Wasserstopp

    Anwenderinformation Trägerschalung FF100 tec Wandschalung Eckausbildung mit Wasserstopp T-Anschluss Mit der Trägerschalung FF100 tec sind T-Anschlüsse bis 60 cm Wandstärke möglich. 98040-348-01 b ... min. 20 cm (Mindestabstand zwischen den Verbindungsbolzen) 98040-257-02 c ... 5 cm (Ausgleich für Ankerposition) d ... 57,5 cm (Ankerposition) A FF100 tec-Innenecke B FF100 tec-Außenecke...

  • Seite 36: Stirnabschalung

    Wandstärken bis 60 cm ☞ Wichtiger Hinweis: Einbaulage der Ankerungslasche wie darge- Das Stirnelement wird mit Doka-Riegeln WU14, Doka- stellt einhalten! Trägern I tec 20 und Schalungsplatten ausgeführt. Die Top100 tec-Ankerungslasche sorgt für eine sichere Lasteinleitung in das Riegelsystem der FF100 tec-Elemente.
  • Seite 37 Anwenderinformation Trägerschalung FF100 tec Wandschalung Riegelklammer H20 Zum Festklemmen der Doka-Träger I tec 20 an beliebi- ger Stelle des Riegels. Auch nachträglicher Träger- einbau möglich. Erforderliches Werkzeug: ▪ Umschaltknarre 1/2" ▪ Stecknuss 13 1/2" 9732-344-01 9732-345-01 999804001 - 03/2013 | 37...
  • Seite 38 Wandschalung Anwenderinformation Trägerschalung FF100 tec 38 | 999804001 - 03/2013...

  • Seite 39: Wandanschlüsse

    Anwenderinformation Trägerschalung FF100 tec Wandschalung Wandanschlüsse Queranschluss 98040-212-01 A FF100 tec-Element K Abstützung Längsanschluss 98040-212-02 A FF100 tec-Element Eckanschluss 98040-213-01 A FF100 tec-Element B Top100 tec-Elementverbinder C Trägerklammer Top50 D Doka-Träger E Schalungsplatte K Abstützung 999804001 - 03/2013 | 39...

  • Seite 40: Abstell- Und Einrichthilfen

    Wandschalung Anwenderinformation Trägerschalung FF100 tec Abstell- und Einrichthilfen zul. Abstände [m] der Abstell- und Einrichthilfen: Elementstütze Variante Schalungshöhe [m] Eurex 60 550 Nr.: 3,00 4,20 3,60 3,20 4,25 2,60 4,25 4,00 4,85 3,20 5,50 3,00 6,00 2,40 6,00 4,20 4,00...
  • Seite 41 Anwenderinformation Trägerschalung FF100 tec Wandschalung Anschlusspunkte der Abstell- und Einrichthilfen / Bühnenniveaus (Varianten): 98040-263-04 98040-263-01 98040-263-02 98040-263-03 98040-263-05 98040-263-08 98040-263-09 98040-263-06 98040-263-07 999804001 - 03/2013 | 41...

  • Seite 42: Anschlussmöglichkeiten Im Wu14-Riegel

    Wandschalung Anwenderinformation Trägerschalung FF100 tec Anschlussmöglichkeiten Elementstützen im WU14-Riegel Produktmerkmale: ▪ teleskopierbar im 8 cm-Raster Variante 1 Variante 2 ▪ Feinjustierung mit Gewinde ▪ alle Teile unverlierbar - auch Einschubrohr mit Ausfallsicherung Elementstütze 340 Elementstütze 540 98040-261-02 98040-261-01 A Stützenkopf EB...

  • Seite 43: Eurex 60 550 Als Abstell- Und Einrichthilfe

    Wandschalung Eurex 60 550 als Abstell- und Universal-Lösewerkzeug Einrichthilfe Zur leichten Bedienung der Spindelmuttern. Als Doka-Justierstütze Eurex 60 550 kann diese Stütze - mit entsprechenden Zubehörteilen - zur Abstützung von hohen Wandschalungen eingesetzt werden. ▪ Anschluss ohne Umbau für Doka-Rahmenschalun- Beispiel Kombinationsmöglichkeit Typ 2...

  • Seite 44: Betoniergerüst Mit Einzelkonsolen

    Universal-Konsole 90 Mit den Konsolen von Doka können Betoniergerüste ausgebildet werden, die leicht von Hand zu montieren sind. Sie können an jeder Stelle des Doka-Trägers befestigt werden. Das ermöglicht auch die Ausbildung von Zwi- schenbühnen. 98040-241-01 b ... 87 cm h ...
  • Seite 45 98040-243-01 98040-242-01 98040-241-02 a ... ca. 16 cm VORSICHT ➤ Bei FF100 tec-Elementen ist das Einhängen der Konsole in oberster Trägerbohrung nicht A Geländerbrett min. 15/3 cm (bauseits) erlaubt! B Geländersteher XP 1,20m C Geländerzwinge XP 40cm D Fußwehrhalter XP 1,20m E Betoniergerüst...

  • Seite 46: Betonierbühnen

    Wandschalung Anwenderinformation Trägerschalung FF100 tec Betonierbühnen Xsafe plus-Bühne sind schnell einsatzbereit und machen das Betonieren einfach und sicher. Die vorgefertigten, klappbaren Arbeitsbühnen mit integrierten Seitengeländern, selbstschließenden Durchstiegsöffnungen und integrierbaren Leitern sind sofort einsatzbereit und verbessern die Arbeitssicherheit. ☞ Detaillierte Information zu Bühnengrößen, Handhabung und Zubehör siehe Kapitel...
  • Seite 47 Kranöse mit der Hand von unten hochheben. Einrasten der Sicherungshaken durch Sicht- prüfung kontrollieren! Bühne ist gegen unbeabsichtigtes Ausheben gesichert. ➤ Bühne mit einem Vierergehänge (z.B. Doka- Vierstrangkette 3,20m) anschlagen und zur Scha- lung umsetzen. a ... 358mm (Abstand zwischen Bühnenbelag und WU 14-Riegel) A Sicherungshaken 98040-358-03 Aushängen:...
  • Seite 48 Wandschalung Anwenderinformation Trägerschalung FF100 tec Gemeinsames Umsetzen von Schalung und Bühne Die Schalung kann gemeinsam mit der Xsafe plus- Bühne umgesetzt bzw. angehoben werden. ☞ Beim gleichzeitigen Umsetzen von Schalung und Betonierbühne ist die Betonierbühne gegen seitliches Verrutschen zu sichern.

  • Seite 49: Gegengeländer

    Anwenderinformation Trägerschalung FF100 tec Wandschalung Gegengeländer ➤ Werden Arbeitsgerüste nur an einer Schalungsseite Geländer nach außen schwenken. angebracht, so muss an der Gegenschalung eine Absturzsicherung montiert werden. Hinweis: Die angeführten Bohlen- und Brettstärken sind nach C24 der EN 338 dimensioniert.
  • Seite 50 Montage Umsetzen mit dem Kran Das Gegengeländer kann am stehenden sowie am lie- genden Elementverband montiert werden. ➤ Trägerschalungsadapter XP am FF100 tec-Element montieren und mit Keil sichern. G Doka-Vierstrangkette B Trägerschalungsdapter XP H Anschlagkette 100cm 15kN Bei Elementverbänden mit Gegengeländer aus Sei-...
  • Seite 51 Anwenderinformation Trägerschalung FF100 tec Wandschalung Bemessung 98040-354-01 a ... Stützweite b ... Auskragung Hinweis: Mit dem Staudruck q=0,6 kN/m werden die Windver- hältnisse in Europa gemäß EN 13374 größtenteils erfasst (in den Tabellen hervorgehoben). Zul. Stützweite (a) Staudruck q [kN/m...

  • Seite 52: Aufstiegssystem

    Elementes. ➤ Sollte dies nicht möglich sein (z.B. beim Abstützbock), so kann seitlich des Elemen- tes ein Trägerrost (min. 4 Stk. Doka-Träger) angebracht werden, der die Montage ermög- licht. Dadurch ist auch ein rascher Wechsel auf eine andere Position möglich.
  • Seite 53 Anwenderinformation Trägerschalung FF100 tec Wandschalung ➤ ➤ Anschluss XS Wandschalung auf den zusätzlichen Bei Schalungshöhen über 5,85 m ist ein zusätzlicher Mehrzweckriegel WS10 Top50 legen und Kantholz Anschluss XS Wandschalung ca. in Schalungsmitte unterlegen (Druckpunkt). Kantholz mit Nägeln am in gleicher Weise einzubauen.
  • Seite 54 Wandschalung Anwenderinformation Trägerschalung FF100 tec ➤ Sicherungsschranke XS mit Befestigungshaken und Starre Leiterverlängerung Flügelmuttern an der Leiter montieren. ➤ Leiterverlängerung XS 2,30m mit den Einhängebü- geln nach unten in die Leiterholme der System-Leiter XS 4,40m einschieben und befestigen. Schrauben nur leicht anziehen!

  • Seite 55: Ausstieg Auf Eine Zwischenbühne

    Anwenderinformation Trägerschalung FF100 tec Wandschalung Ausstieg auf eine Zwischenbühne ➤ Weitere Rückenschutze in die jeweils nächste freie Sprosse einhängen. Grundsätzlich gilt: ▪ Die Anzahl der Anschlüsse XS Wandschalung und der Leiternkomponenten entsprechen der Tabelle "Materialbedarf". ▪ Für jeden weiteren Ausstieg sind zusätzlich ein "Rückenschutz-Ausstieg XS"...

  • Seite 56: Umsetzen Mit Dem Kran

    Wandschalung Anwenderinformation Trägerschalung FF100 tec Umsetzen mit dem Kran Krananhängung FF100 tec-Elementverbände werden mit der Anschlagkette 100cm 15kN an den Kran angeschla- gen. Betriebsanleitung beachten! Anschlagen von FF100 tec-Elementen, - Innenecken oder -Außenecken ➤ Direktes Anschlagen des Krangehänges an den Rundbolzen der Aufstockschiene ist nicht erlaubt! ➤...

  • Seite 57: Ausschalen / Umsetzen Der Elemente

    Anwenderinformation Trägerschalung FF100 tec Wandschalung Ausschalen / Umsetzen der Elemente Anschlagen von FF100 tec-Elementen 3,60m mit Anschlagkette 100cm 15kN: Vor dem Umsetzen: Lose Teile von Schalung und Bühnen entfernen oder sichern. ➤ Anschlagkette 100cm 15kN durch den Umsetzring der Kranöse führen und am Krangehänge anschla- gen.

  • Seite 58: Transportieren, Stapeln Und Lagern

    Wandschalung Anwenderinformation Trägerschalung FF100 tec Transportieren, Stapeln und Lagern Transportieren der Elemente Die FF100 tec-Elemente von Doka kommen fertig mon- tiert an Ihre Baustelle und sind sofort einsatzbereit. Wenige Elementgrößen machen das System über- Der Dokamatic-Umsetzgurt 13,00m ist ein praktisches...

  • Seite 59: Stapeln Der Elemente

    Transportschutz an jedem WU14 Riegel, an beiden ➤ Maximal 3 Elemente übereinander legen Riegelenden, montieren. (Stapelhöhe = 1,94 m) (z.B. 6 Stk. Transportschutz bei FF100 tec-Elementen mit 3 WU14 Riegel) ➤ Transportschutz mit Verbindungsbolzen 10cm am WU14 Riegel montieren und mit Federstecker sichern.

  • Seite 60: Doka-Mehrweggebinde

    Wandschalung Anwenderinformation Trägerschalung FF100 tec Doka-Mehrweggebinde Doka-Gitterbox 1,70x0,80m als Nutzen Sie die Vorteile von Doka-Mehrweggebin- Transportmittel den auf der Baustelle. Mehrweggebinde wie Container, Stapelpaletten und Gitterboxen bringen Ordnung auf der Baustelle, ver- Umsetzen mit dem Kran ringern Suchzeiten und vereinfachen das Lagern und Transportieren von Systemkomponenten, Kleinteilen ➤...

  • Seite 61: Doka-Mehrwegcontainer 1,20X0,80M

    Anwenderinformation Trägerschalung FF100 tec Wandschalung Doka-Mehrwegcontainer 1,20x0,80m Doka-Mehrwegcontainer als Lagermittel Max. Anzahl Gebinde übereinander Im Freien (auf der Baustelle) In der Halle Bodenneigung bis 3% Bodenneigung bis 1% keine leeren Paletten übereinan- der erlaubt! Doka-Mehrwegcontainer als Transportmittel Umsetzen mit dem Kran ☞...
  • Seite 62 In der Halle Bodenneigung bis 3% Bodenneigung bis 1% keine leeren Paletten übereinan- der erlaubt! ☞ ▪ Anwendung mit Anklemm-Radsatz: In Parkposition mit Feststellbremse sichern. Im Stapel darf an der untersten Doka-Stapel- palette kein Anklemm-Radsatz montiert sein. 62 | 999804001 - 03/2013...

  • Seite 63: Anklemm-Radsatz B

    Bodenneigung bis 3% Bodenneigung bis 1% keine leeren Paletten übereinan- Betriebsanleitung beachten! der erlaubt! ☞ ▪ Anwendung mit Anklemm-Radsatz: In Parkposition mit Feststellbremse sichern. Im Stapel darf an der untersten Doka-Klein- teilebox kein Anklemm-Radsatz montiert sein. 999804001 - 03/2013 | 63...

  • Seite 64: Wandschalung Mit Bühnensystem Xsafe Plus

    Wandschalung mit Bühnensystem Xsafe plus Anwenderinformation Trägerschalung FF100 tec Wandschalung mit Bühnensystem Xsafe plus Wandschalung mit Bühnensystem Xsafe plus Sicheres Arbeiten Die vorgefertigten, klappbaren Arbeitsbühnen mit montierbaren Seitengeländern, selbstschließen- den Durchstiegsöffnungen und integrierbaren Lei- ▪ hohe Sicherheit durch Rücken- und Stirnschutz.

  • Seite 65: Aufbau- Und Verwendungsanleitung

    Anwenderinformation Trägerschalung FF100 tec Wandschalung mit Bühnensystem Xsafe plus Aufbau- und Verwendungsanleitung Hinweise für die Planung Einschalen ➤ Krangehänge an den vertikalen Mehrzweckriegeln Zul. Gesamtgewicht der Umsetzeinheit (Schalung anschlagen (siehe Xsafe plus-Kapitel "Umsetzen mit inkl. Bühnen, Elementstützen usw.): dem Kran").
  • Seite 66 Wandschalung mit Bühnensystem Xsafe plus Anwenderinformation Trägerschalung FF100 tec Betonieren Gegenschalung stellen Nach dem Einbau der Bewehrung kann die Scha- Zul. Frischbetondruck: lung geschlossen werden. ➤ Siehe Kapitel "Zulässiger Frischbetondruck". Schalungsplatte mit Betontrennmittel einsprühen (siehe Kapitel "Reinigung und Pflege"). Folgende Richtlinien beachten: ➤...
  • Seite 67 Anwenderinformation Trägerschalung FF100 tec Wandschalung mit Bühnensystem Xsafe plus Ausschalen Elementverbände mit nur einer Elementstütze lie- gend zwischenlagern. ➤ Schalungsplatte von Betonresten reinigen (siehe ☞ Kapitel "Reinigung und Pflege"). ➤ Ausschalfristen einhalten. Ausschalen der Stellschalung: ➤ Lose Teile von Schalung und Bühnen entfernen oder ➤...

  • Seite 68: Bühnensystem

    Wandschalung mit Bühnensystem Xsafe plus Anwenderinformation Trägerschalung FF100 tec Bühnensystem Sofort einsetzbare Bühne ▪ einfache und schnelle Montage Sicherheitsgeländer nach allen vier Seiten 98040-310-01 ▪ ermöglicht Arbeiten in voller Sicherheit Bühnenverlängerung A Xsafe plus-Bühne ▪ ermöglicht flexible Anpassung an die Schalung ohne...

  • Seite 69: Integrierte Leiter Und Durchstieg

    Anwenderinformation Trägerschalung FF100 tec Wandschalung mit Bühnensystem Xsafe plus Integrierte Leiter und Durchstieg ▪ bietet eine sichere Aufstiegshilfe auf die Bühne ▪ selbstschließender Durchstiegsdeckel (Selbstschlie- ßen kann deaktiviert werden) ▪ federunterstütztes Öffnen des Durchstiegsdeckels Anschluss der Elementstützen an der Rückseite der Bühne ▪...

  • Seite 70: Xsafe Plus-Bühne

    Xsafe plus-Bühne Vorbereiten der Bühne Xsafe plus-Bühne 2,50m (Xsafe plus-Seitengeländer ergänzbar) ➤ Xsafe plus-Bühne mit dem Kran und einem Viererge- hänge (z.B. Doka-Vierstrangkette 3,20m) vom Sta- pel heben und am Boden ablegen. 98040-284-01 ➤ Rückengeländer aufklappen. Xsafe plus-Bühne 1,00m (Xsafe plus-Seitengeländer ergänzbar) 98040-297-01 Die Arretierung erfolgt automatisch.

  • Seite 71: Stirnseitigen Seitenschutz Montieren

    Anwenderinformation Trägerschalung FF100 tec Wandschalung mit Bühnensystem Xsafe plus Stirnseitigen Seitenschutz montieren Stirnseitiger Seitenschutz nach innen schwenken Xsafe plus-Bühnen ohne integriertem Seitengeländer Der Seitenschutz kann bei Bedarf um 90° nach innen können nachträglich mit einem Seitengeländer ausge- geschwenkt werden (z.B. für Verlängerung des stattet werden (z.B.
  • Seite 72 Wandschalung mit Bühnensystem Xsafe plus Anwenderinformation Trägerschalung FF100 tec Rückengeländer verlängern Durchstiegsdeckel Der stirnseitige Seitenschutz kann auch als Verlänge- Die im Durchstieg integrierte Feder erfüllt 2 Funktionen: rung des Rückengeländers verwendet werden (z.B. ▪ Leichteres Öffnen wenn Bühne seitlich verlängert wurde).

  • Seite 73: Zubehör Der Xsafe Plus-Bühne

    Anwenderinformation Trägerschalung FF100 tec Wandschalung mit Bühnensystem Xsafe plus Zubehör der Xsafe plus-Bühne Bühne seitlich verlängern Umbau - linke / rechte Bühnenverlängerung Je nachdem, ob die Bühnenverlängerung an der rech- Mit der Xsafe plus-Bühnenverlängerung 0,60m kann ten oder linken Seite der Bühne montiert wird, muss die Bühne beidseitig verlängert werden.
  • Seite 74 Wandschalung mit Bühnensystem Xsafe plus Anwenderinformation Trägerschalung FF100 tec Stirnseitigen Seitenschutz verlängern Montage: Geländer der Xsafe plus-Bühnenverlängerung (C) leicht anheben. Mit der Xsafe plus-Geländerverlängerung kann der stirnseitige Seitenschutz der Bühne verlängert werden. Xsafe plus-Bühnenübergang (A) in die Xsafe plus- Bühnenverlängerung (C) komplett einschieben und mit dem Federbolzen in der Absteckposition (E) befestigen.
  • Seite 75 Anwenderinformation Trägerschalung FF100 tec Wandschalung mit Bühnensystem Xsafe plus Schalungsseitiger Seitenschutz Absenken / Ausfahren des Gegengeländers: Das Gegengeländer wird am Hebel (oben) oder am Geländersteher (unten) bedient. Mit dem Xsafe plus-Gegengeländer wird schalungs- seitig ein Geländer ausgeführt. ➤ Gegengeländer leicht anheben.

  • Seite 76: Neigungsanpassung Der Bühne

    Wandschalung mit Bühnensystem Xsafe plus Anwenderinformation Trägerschalung FF100 tec Neigungsanpassung der Bühne Gegengeländer seitlich verlängern Mit der Xsafe plus-Geländerverlängerung kann das Die Xsafe plus-Stützenstrebe ermöglicht eine Nei- Gegengeländer beidseitig verlängert werden (z.B. gungsanpassung der Bühne. wenn Bühne seitlich verlängert wurde).

  • Seite 77: Montage Der Xsafe Plus-Bühne An Der Schalung

    Anwenderinformation Trägerschalung FF100 tec Wandschalung mit Bühnensystem Xsafe plus Montage der Xsafe plus-Bühne an der Schalung ☞ Montage der vertikalen Anzahl der Riegelverbinder je Mehrzweckriegel siehe Kapitel "Regelwerk für Elementver- Mehrzweckriegeln bände". ☞ Die vertikalen Mehrzweckriegeln an den Stahlgur- Länge und Position der vertikalen Mehrzweck- ten des Schalungselementes befestigen: riegel siehe Kapitel "Regelwerk für Elementver-...

  • Seite 78: Montage Der Xsafe Plus-Bühne

    Wandschalung mit Bühnensystem Xsafe plus Anwenderinformation Trägerschalung FF100 tec Montage der Xsafe plus-Bühne Vertikalen Mehrzweckriegel in ungefähre Posi- tion bringen und mit der Superplatte des Rie- gelverbinders nur leicht befestigen. ➤ Xsafe plus-Bühne mit dem Kran anheben und zur Schalung transportieren.

  • Seite 79: Leiternaufstiege

    Anwenderinformation Trägerschalung FF100 tec Wandschalung mit Bühnensystem Xsafe plus Leiternaufstiege 98040-314-01 Für das Befestigen der Xsafe plus-Teleskopleiter sind die Xsafe plus-Bühnen mit einem Leiternanschluss ausgestattet. Der Xsafe plus-Leiternhalter ermöglicht die Befesti- gung an der Schalung, die Xsafe plus-Leiternstütze die Befestigung am Rückengeländer der Zwischen- bühne.

  • Seite 80: Anschluss Der Leiter An Der Xsafe Plus-Bühne

    Der integrierte Leiternanschluss sichert die Leiter gegen unbeabsichtigtes Ausheben. Hinweis: A Xsafe plus-Leiternhalter Die Leiter kann optional mit einem Klappstecker B Stahlgurtung (WU14 Riegel) des FF100 tec-Elementes zusätzlich gesichert werden. C Federvorstecker des Xsafe plus-Leiternhalters Anschluss der Leiter an das Rückengeländer A Xsafe plus-Leiternstütze...

  • Seite 81: Abstell- Und Einrichthilfen

    Anwenderinformation Trägerschalung FF100 tec Wandschalung mit Bühnensystem Xsafe plus Abstell- und Einrichthilfen 98040-313-01 Ermittlung der Stützenanzahl Abstell- und Einrichthilfen machen die Schalung wind- sicher und erleichtern das Einrichten der Schalung. ☞ ☞ Wichtiger Hinweis: Bei der Anwendung der angeführten Tabelle ist...

  • Seite 82: Montage Der Abstell- Und Einrichthilfen

    D Verbindungsbolzen 10cm der Xsafe plus-Stützenstrebe EB A Stützenkopf EB B Elementstütze 340 IB oder 540 IB Hinweis: C WU14 Riegel des FF100 tec-Elementes Durch Umbau der Stützenstrebe stehen zwei verschie- dene Einsatzlängenbereiche zur Verfügung. Dies ermöglicht eine flexiblere Absteckposition im ver- tikalen Mehrzweckriegel.
  • Seite 83 Anwenderinformation Trägerschalung FF100 tec Wandschalung mit Bühnensystem Xsafe plus Fixierung am Boden Elementstütze an der Xsafe plus-Stützenstrebe montieren: Elementstütze in der Xsafe plus-Stützenstrebe ➤ Abstell- und Einrichthilfen zug- und druckfest veran- abbolzen und mit Klappstecker sichern. kern! Bohrungen in Fußplatte Elementstützen...

  • Seite 84: Elementstütze

    Wandschalung mit Bühnensystem Xsafe plus Anwenderinformation Trägerschalung FF100 tec Elementstütze 340 Eurex 60 550 als Abstell- und Einrichthilfe a ... 184,0 cm A Elementstütze 340 IB B Stützenkopf EB Elementstütze 540 c ... min. 360,0 cm b ... 276,0 cm A Elementstütze 540 IB...

  • Seite 85: Regelwerk Für Elementverbände

    2 x 5,50m ✓ 344 / 572 ✓ 6,60 3,00 3,60 2 x 6,00m 344 / 622 ... FF100 tec-Element 4,25m - 180° gestürzt 9729-419-01 A Xsafe plus-Riegelverbinder B Vertikaler Mehrzweckriegel C Holzauflager 14x14cm D Xsafe plus-Bühne 999804001 - 03/2013 | 85...
  • Seite 86 Wandschalung mit Bühnensystem Xsafe plus Anwenderinformation Trägerschalung FF100 tec Kombination Nr. 201 Kombination Nr. 202 Schalungshöhe: 3,00 m Schalungshöhe: 3,60 m Schalungsbreite: 2,5 m Schalungsbreite: 2,5 m 98040-282-01 98040-277-01 Kombination Nr. 203 Kombination Nr. 204 Schalungshöhe: 4,25 m Schalungshöhe: 4,25 m...
  • Seite 87 Anwenderinformation Trägerschalung FF100 tec Wandschalung mit Bühnensystem Xsafe plus Kombination Nr. 205 Kombination Nr. 206 Schalungshöhe: 4,25 m Schalungshöhe: 4,85 m Schalungsbreite: 2,5 m Schalungsbreite: 2,5 m 98040-296-01 98040-276-01 Kombination Nr. 207 Kombination Nr. 208 Schalungshöhe: 5,50 m Schalungshöhe: 6,00 m...
  • Seite 88 Wandschalung mit Bühnensystem Xsafe plus Anwenderinformation Trägerschalung FF100 tec Kombination Nr. 209 Kombination Nr. 210 Schalungshöhe: 6,00 m Schalungshöhe: 6,60 m Schalungsbreite: 2,50 m Schalungsbreite: 2,50 m 98040-280-01 98040-281-01 88 | 999804001 - 03/2013...

  • Seite 89: Stirnabschalung

    Anwenderinformation Trägerschalung FF100 tec Wandschalung mit Bühnensystem Xsafe plus Stirnabschalung Wandstärken bis 37 cm 98040-326-01 A Xsafe plus-Bühne B Xsafe plus-Bühnenverlängerung 0,60m C Xsafe plus-Bühnenübergang D Xsafe plus-Geländerverlängerung 999804001 - 03/2013 | 89...

  • Seite 90: Umsetzen Mit Dem Kran

    Wandschalung mit Bühnensystem Xsafe plus Anwenderinformation Trägerschalung FF100 tec Umsetzen mit dem Kran Bei Elementverbänden mit Xsafe plus-Bühnen ist folgendes zu beachten: ▪ Das Bedienen der Anschlagpunkte ist nur bei rundum geschlossenem Bühnengeländer erlaubt. 98040-327-01 ▪ Elementverband nicht auf der Bühne ablegen.
  • Seite 91 Anwenderinformation Trägerschalung FF100 tec Wandschalung mit Bühnensystem Xsafe plus Krananschlagpunkte Elementverband bis 1250 kg (ca. 9 m WARNUNG ➤ Die integrierte Kranaufhängung in den Auf- stockschienen der Elemente darf nicht für das Anheben, Ablegen oder Umsetzen der gesamten Einheit verwendet werden.
  • Seite 92 Wandschalung mit Bühnensystem Xsafe plus Anwenderinformation Trägerschalung FF100 tec Druckaussteifung zwischen den vertikalen Mehrzweckriegeln Ausschalen / Umsetzen der Elemente Vor dem Umsetzen: Lose Teile von Schalung und Bühnen entfernen oder sichern. WARNUNG Die Schalung haftet am Beton. Beim Ausscha- len nicht mit dem Kran losreißen! Gefahr der Kranüberlastung.

  • Seite 93: Transportieren, Stapeln Und Lagern

    Anwenderinformation Trägerschalung FF100 tec Wandschalung mit Bühnensystem Xsafe plus Transportieren, Stapeln und Lagern Stapeln der Xsafe plus-Bühnen Stapeln der Xsafe plus- Bühnenverlängerung 0,60m Stapel mit zusammengeklappte 9 Xsafe plus-Bühnen Einzelbühne A Unterlagsholz 16cm b ... 22,5 cm c ... 14,0 cm f ...

  • Seite 94: Lagern Der Xsafe Plus-Gegengeländer

    Wandschalung mit Bühnensystem Xsafe plus Anwenderinformation Trägerschalung FF100 tec Lagern der Xsafe plus- Gegengeländer ➤ Xsafe plus-Gegengeländer zusammenklappen und in einer Stapelpalette lagern. 9764-398-01 94 | 999804001 - 03/2013...

  • Seite 95: Weitere Einsatzmöglichkeiten Ff100 Tec In Kombination Mit

    Anwenderinformation Trägerschalung FF100 tec Weitere Einsatzmöglichkeiten Weitere Einsatzmöglichkeiten Weitere Einsatzmöglichkeiten FF100 tec in Kombination mit . . . Doka-Selbstkletterschalungen Doka-Kletterschalung MF Durch ihren modularen Aufbau bieten die kranunab- Die Doka-Kletterschalung MF beweist ihre Vielseitig- hängigen Selbstkletterschalungen für jeden Bauwerk- keit bei allen hohen Bauwerken. Schalung und Kletter- styp eine effiziente Lösung.

  • Seite 96: Doka-Abstützbock Universal F

    Anwenderinformation Trägerschalung FF100 tec Doka-Faltbühnen Doka-Abstützbock Universal F Durch die hohe Belastbarkeit dieser Arbeits- und Mit dem Doka-Abstützbock Universal F oder Doka- Schutzgerüste kann die Schalung sicher auf den Falt- Abstützbock Variabel können Sie die robusten Ele- bühnen abgestellt werden.

  • Seite 97: Einsatz Von Selbstverdichtendem Beton

    Anwenderinformation Trägerschalung FF100 tec Weitere Einsatzmöglichkeiten Einsatz von selbstverdichtendem Beton Sperrschieber D125 SCC Vorteile: ▪ Einbringen des Betons von unten ▪ kein Rütteln erforderlich ▪ Betonieren von Wänden gegen vorhandene Decken ▪ kaum eine Verschmutzung der Schalung ▪ wenige Betonierbühnen erforderlich Der Sperrschieber D125 SCC wird am Pumpen- GF-Füllstutzen SCC...

  • Seite 98: Allgemeines

    Allgemeines Anwenderinformation Trägerschalung FF100 tec Allgemeines Allgemeines Reinigung und Pflege Reinigung Reinigungsgerät ☞ Wichtiger Hinweis: Hochdruckreiniger Keine chemischen Reiniger verwenden! Sofort nach dem Betonieren ➤ Betonreste auf der Schalungsrückseite mit Wasser (ohne Sandbeimengung) entfernen. Sofort nach dem Ausschalen ➤ Schalung mit Hochdruckreiniger und Schaber reini- gen.

  • Seite 99: Funktionsbeschreibung

    Anwenderinformation Trägerschalung FF100 tec Allgemeines Betontrennmittel Betonschaber Für das Entfernen von Betonresten empfehlen wir den Vor jedem Betoniervorgang Doppelschaber Xlife und eine Spachtel. ➤ Betontrennmittel auf der Schalungsplatte und den Stirnseiten hauchdünn, gleichmäßig und in geschlossener Schicht auftragen (Rinnspuren von Trennmittel auf der Schalungsplatte vermeiden)! Überdosierung führt zur Beeinträchtigung der Beto-...

  • Seite 100: Absturzsicherung Am Bauwerk

    Allgemeines Anwenderinformation Trägerschalung FF100 tec Absturzsicherung am Bauwerk Geländersteher XP 1,20m Schutzgeländerzwinge T ▪ ▪ Befestigung mit Schraubschuh, Geländerzwinge, Befestigung mit Verankerung oder in Bewehrungs- Geländerschuh oder Treppenkonsole XP bügeln ▪ ▪ Abschrankung mit Schutzgitter XP, Geländerbret- Abschrankung mit Geländerbrettern oder Gerüst- tern oder Gerüstrohren...
  • Seite 101 Anwenderinformation Trägerschalung FF100 tec Allgemeines 999804001 - 03/2013 | 101...

  • Seite 102: Schalungsplanung Mit Tipos-Doka

    Tipos-Doka hilft Ihnen noch Immer die richtige Menge an kostengünstiger zu schalen Schalung und Zubehör Tipos-Doka wurde entwickelt, um Sie bei der Pla- nung Ihrer Doka-Schalungen zu unterstützen. Für Wand- und Deckenschalungen sowie Bühnen ste- hen Ihnen damit jene Werkzeuge zur Verfügung, die auch Doka bei der Planung einsetzt.

  • Seite 103: Produktübersicht

    FF100 tec-Inneneckrost 3,00m 182,0 586845000 FF100 tec-Innenecke 1,25m 21mm 147,5 586822000 FF100 tec-Inneneckrost 1,25m 121,5 586846000 FF100 tec inside corner FF100 tec inside corner grille Breite: 55 cm Breite: 52 cm FF100 tec-Außenecke 3,60m 21mm 440,0 586862000 FF100 tec-Außeneckrost 3,60m 368,0 586864000 FF100 tec-Außenecke 3,00m 21mm...
  • Seite 104 9,5 586850000 Connecting pin 10cm FF100 tec-Abdeckblech 1,00m 7,4 586851000 verzinkt FF100 tec-Abdeckblech 0,75m 6,1 586852000 Länge: 14 cm FF100 tec cover metal sheet verzinkt, pulverbeschichtet Federvorstecker 5mm 0,05 580204000 Spring cotter 5mm verzinkt Länge: 13 cm Kombi Ankerstopfen R20/25...
  • Seite 105 Anwenderinformation Trägerschalung FF100 tec Produktübersicht [kg] Art.-Nr. [kg] Art.-Nr. Top100 tec-Riegel WU14 0,50m 15,2 586901000 Elementstütze 540 IB 41,4 580366000 Top100 tec-Riegel WU14 0,75m 21,4 586902000 Panel strut 540 IB Top100 tec-Riegel WU14 1,00m 28,6 586903000 bestehend aus: Top100 tec-Riegel WU14 1,25m 35,8 586904000 (A) Justierstütze 540 IB...
  • Seite 106 Produktübersicht Anwenderinformation Trägerschalung FF100 tec [kg] Art.-Nr. [kg] Art.-Nr. Stützenkopf EB 3,1 588244500 Gerüstrohranschluss 0,27 584375000 Prop head EB Scaffold tube connection verzinkt verzinkt Länge: 40,8 cm Höhe: 7 cm Breite: 11,8 cm Höhe: 17,6 cm Universal-Lösewerkzeug 3,7 582768000 Anschraubkupplung 48mm 50...
  • Seite 107 Anwenderinformation Trägerschalung FF100 tec Produktübersicht [kg] Art.-Nr. [kg] Art.-Nr. Schutzgeländerzwinge S 11,5 580470000 Kranöse 6,2 580460000 Handrail clamp S Lifting bracket verzinkt verzinkt Höhe: 123 - 171 cm Höhe: 59 cm Doka-Sicherheitsgeschirr 3,6 583022000 Doka personal fall-arrest set Betriebsanleitung beachten! Schutzgeländerzwinge T...
  • Seite 108 Produktübersicht Anwenderinformation Trägerschalung FF100 tec [kg] Art.-Nr. [kg] Art.-Nr. Sicherungsschranke XS 4,9 588669000 Xsafe plus-Bühnenverlängerung 0,60m 43,4 586418000 Securing barrier XS Xsafe plus platform extension 0.60m verzinkt verzinkt Länge: 80 cm Höhe: 120 cm Lieferzustand: Geländer beigelegt Rückenschutz XS 1,00m 16,5 588643000 Rückenschutz XS 0,25m...
  • Seite 109 Anwenderinformation Trägerschalung FF100 tec Produktübersicht [kg] Art.-Nr. [kg] Art.-Nr. Ankersystem 20,0 Xsafe plus-Teleskopleiter 17,5 586421000 Xsafe plus telescopic ladder verzinkt Ankerstab 20,0mm verzinkt 0,50m 1,3 581411000 Höhe: 158 - 274 cm Ankerstab 20,0mm verzinkt 0,75m 1,9 581417000 Ankerstab 20,0mm verzinkt 1,00m...
  • Seite 110 Produktübersicht Anwenderinformation Trägerschalung FF100 tec [kg] Art.-Nr. [kg] Art.-Nr. Mehrweggebinde Anklemm-Radsatz B 33,6 586168000 Bolt-on castor set B blau lackiert Doka-Gitterbox 1,70x0,80m 87,0 583012000 Doka skeleton transport box 1.70x0.80m verzinkt Höhe: 113 cm Betriebsanleitung beachten! Doka-Mehrwegcontainer 1,20x0,80m 75,0 583011000 Doka multi-trip transport box 1.20x0.80m verzinkt Höhe: 78 cm...
  • Seite 111 Anwenderinformation Trägerschalung FF100 tec Produktübersicht 999804001 - 03/2013 | 111...

  • Seite 112: Weltweit In Ihrer Nähe
