Condair RO-E Kurzanleitung

Volumenstrommessung
Volume flow measurement
Condair RO-E
Lieferumfang
1x Volumenstrommessung inkl. Kabel
1x JG T-Verbinder ø8
2x JG Einsteck-Winkel-Verbinder ø8
2x CLIC-Rohschelle inkl. Schraube
Zusätzlich benötigtes Material (zu bestellen):
1x Schlauch D8, Länge: 3 m (2606539)
Sicherheitshinweis
• Die Montagearbeiten dürfen nur durch eine ausgewiesene
Fachperson ausgeführt werden, die mit dem Condair RO-
E(+) Reinwassersystem vertraut ist. Die Überwachung
der Qualifikation ist Sache des Kunden.
• Beachten Sie unbedingt die Sicherheitshinweise und
Informationen in der Montageanleitung und der Betriebs-
anleitung zum Condair RO-E(+) Reinwassersystem.
• Steckkupplungen, Schläuche und Rohre, die aus Steck-
kupplungen rausgenommen wurden, müssen auf Be-
schädigungen und Abnutzung geprüft und ggf. ersetzt
werden, um Leckagen zu vermeiden. Ziehen Sie beim
Lösen der Verbindung, mithilfe des Lösewerkzeugs,
den Lösering der Steckkupplung immer bis ganz nach
hinten, um Beschädigungen an den Steckkupplungen
und Schläuchen zu vermeiden.
Installation
1. Schalten Sie das Condair RO-E(+) Reinwassersystem
aus und trennen Sie es vom Stromnetz.
2. Schliessen Sie das Absperrventil in der Speisewasser-
zuleitung.
3. Entfernen Sie die Abdeckung, indem Sie die sechs
Schrauben lösen.
4. Schrauben Sie die CLIC-Rohrschellen [1] mit Hilfe der
dafür vorgesehenen Bohrungen an der Gehäuserück-
wand fest.
5. Stecken Sie die Volumenstrommessung [2] in die CLIC-
Rohrschellen [1].
Wichtig! Achten Sie darauf, dass der Pfeil der Vo-
lumenstrommessung [2] nach links zeigt, wenn Sie
vor dem Gerät stehen.
Scope of delivery
1x Volume flow measurement incl. cable
1x JG T-connector ø8
2x JG Push-in angle connector ø8
2x CLIC pipe clamp incl. screw
Additionally required material (to be ordered):
1x Hose D8, length: 3 m (2606539)
Security note
• The installation must be carried out by qualified personnel
who are familiar with the Condair RO-E(+) pure water
system. It is the owner's responsibility to verify proper
qualification of the personnel.
• Observe the safety notes and the information given in the
Condair RO-E(+) pure water system installation manual
and operation manual.
• Plug-in couplings, hoses and pipes that have been
removed from plug-in couplings must be checked for
damage and wear and replaced if necessary to prevent
leaks. When releasing the connection using the release
tool, always pull the release ring of the plug-in coupling
all the way back to prevent damage to the plug-in cou-
plings and hoses.
Installation
1. Switch off the Condair RO-E(+) pure water system and
disconnect it from the mains.
2. Close the shut-off valve in the feed water supply line.
3. Remove the cover by loosening the six screws.

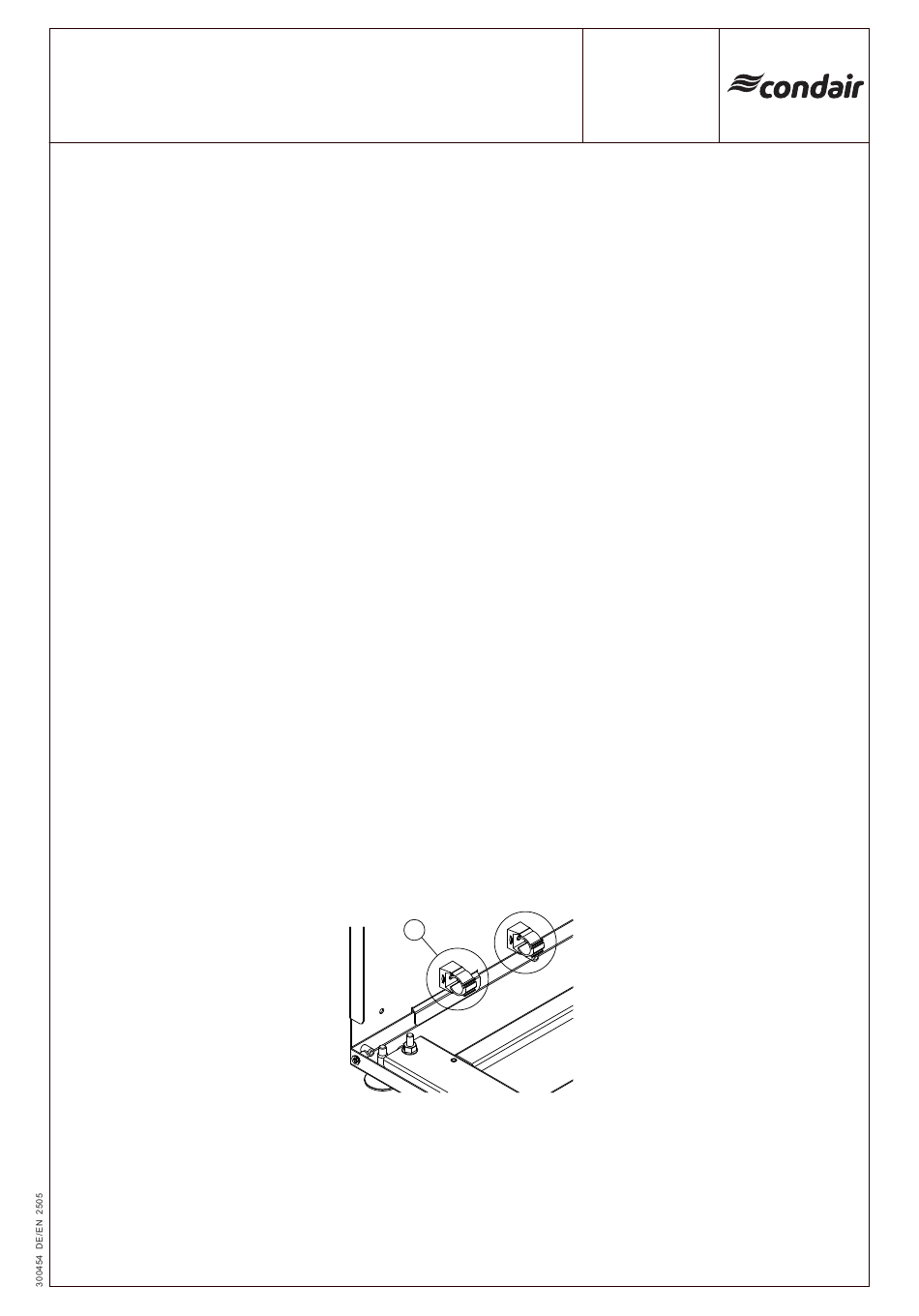

4. Screw the CLIC pipe clamps [1] to the rear wall of the
housing using the holes provided.
1
5. Insert the volume flow measurement [2] into the CLIC
pipe clamps [1].
Important! Make sure that the arrow of the volume
flow measurement [2] points to the left when you
are standing in front of the device.
2606557
