Klemmen Für Den Anschluss Der Antriebskondensatoren Cap1 Und Cap2; Manuelle Steuerklemmen Stop; Handsteuerklemmen Op, Cl, Sbs, Po - Dtm System Movatic232 Bedienungsanleitung

Deaktivierung nicht verwendeter Fotozelleneingänge per Software.
Nicht verwendete Klemmen des Typs NO müssen unbeschaltet bleiben.
STOP - Taste
(NC)
Handbetriebstaste
PO (NO)
Handbetriebstaste
SBS (NO)
Handbetriebstaste
CL (NO)
Handbetriebstaste
OP (NO)
odb.
RX-CL
1 2 3 4 5
NC C NO 24V
AC/DC

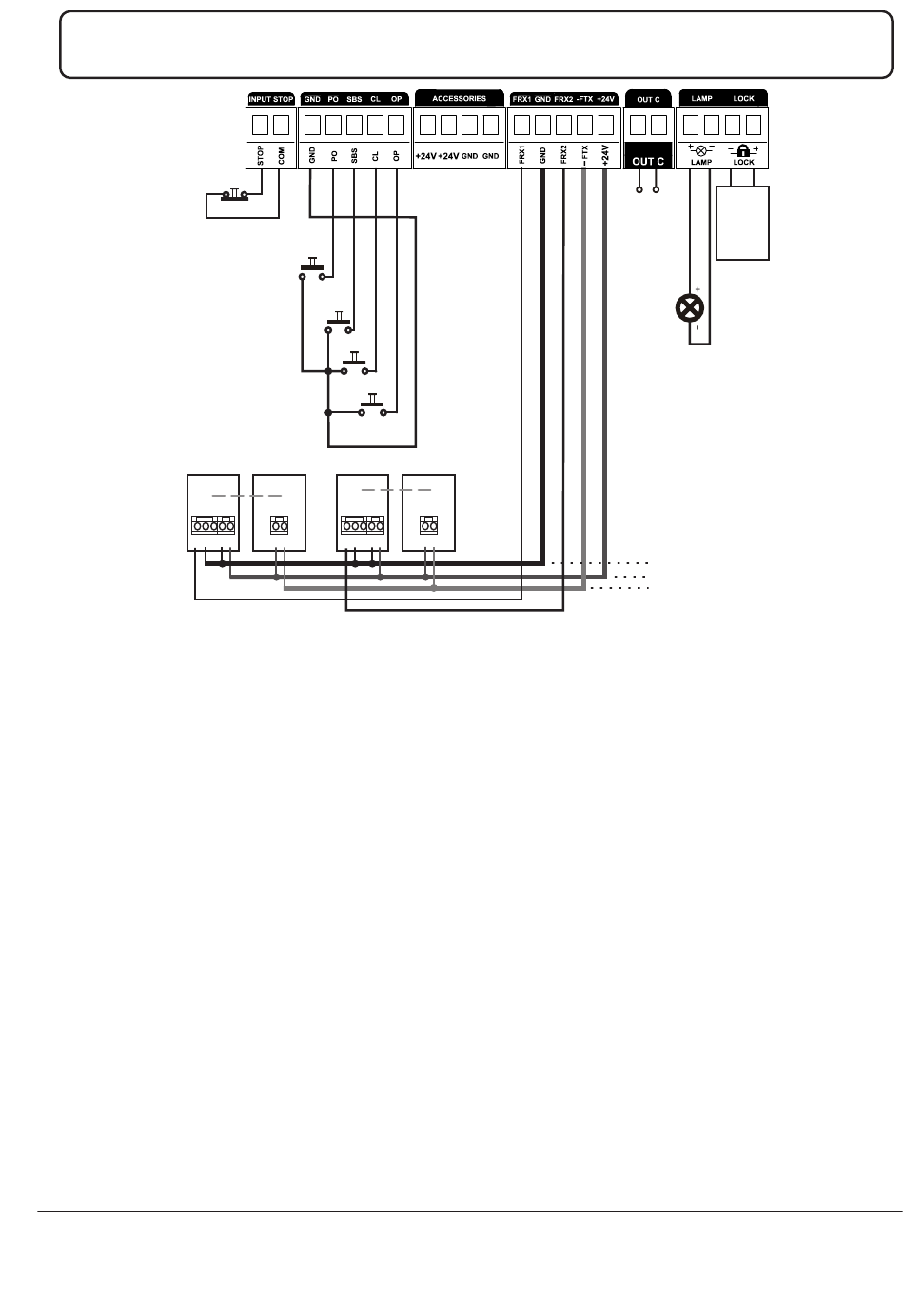

Abb.4. Verfahren zum Anschluss der Drucktasten des Controllers.
3.3.3. Klemmen für den Anschluss der Antriebskondensatoren CAP1 und CAP2
Schließen Sie zum Antriebstyp passende Antriebskondensatoren an die Klemmen CAP1, CAP2 an.

3.3.4. Manuelle Steuerklemmen STOP

An diesen Anschluss ist ein monostabiler Taster vom Typ NC (Öffner) anzuschließen.Ein
unbenutzter Eingang muss mit dem GND-Anschluss verbunden oder im Steuerungsmenü
deaktiviert werden.Ein Auslösen dieses Eingangs führt zu einem Not-Stopp des Tores.

3.3.5. Handsteuerklemmen OP, CL, SBS, PO

An die Klemme OP kann ein Taster vom Typ NO angeschlossen werden, um die Öffnung
zu aktivieren. An die Klemme CL kann ein Taster vom Typ NO angeschlossen werden, um CLOSE zu
aktivieren. An die SBS-Klemme kann ein Taster vom Typ NO angeschlossen werden, der die
Automatisierung SEQUENZ gemäß den Einstellungen im Menü der Steuerung leitet. In diesem Fall
kann das Tor mit der gleichen Taste geöffnet, angehalten und geschlossen werden. An die PO-
Klemme kann eine Tor-Öffnungstaste (Tor-Funktion) angeschlossen werden. Alle unbenutzten
Eingänge sollten unbeschaltet bleiben. Der gemeinsame Anschluss der Eingänge ist der GND-
Anschluss. Die Handbedienungstaste wird durch kurzes Drücken (min. 0,1s) aktiviert.
