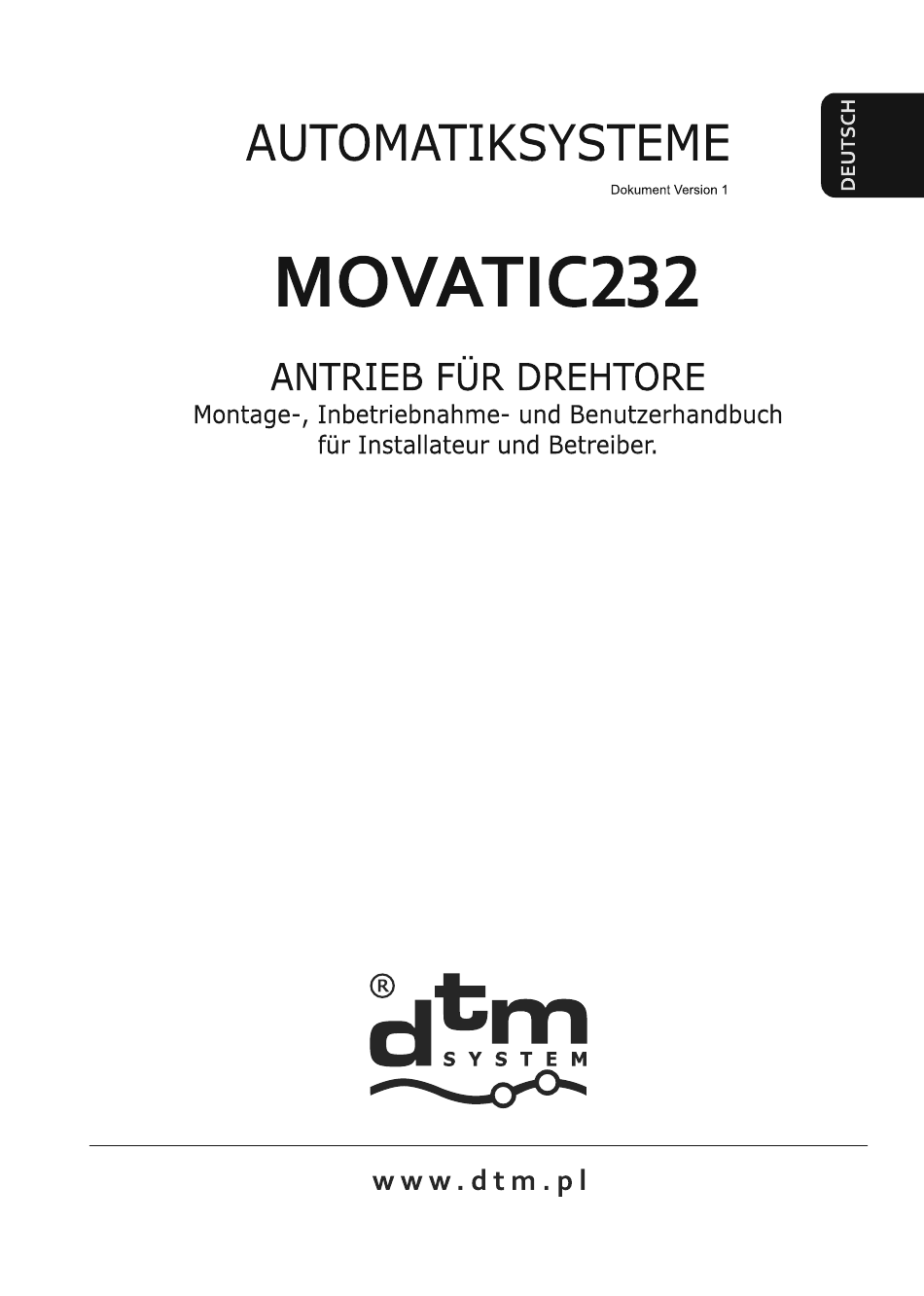

DTM System MOVATIC232 Bedienungsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Inhaltsverzeichnis
loading

Verwandte Anleitungen für DTM System MOVATIC232

Inhaltszusammenfassung für DTM System MOVATIC232

  • Seite 8: Beschreibung Der Elektrischen Anschlüsse Der Steuereinheit

    Abb.3. Ansicht der Klemmen für den Anschluss MOTOR 1 CAP 1 MOTOR 2 CAP 2 der Spannungsversorgung der Steuerung und für den Anschluss der Antriebe mit Kondensatoren. OPEN CLOSE OPEN COMCLOSE 230V AC 50 Hz * für Antriebe DTM300/400/600 Netzanschluss linker Antrieb* rechter Antrieb* -klemmen...

  • Seite 9: Klemmen Für Den Anschluss Der Antriebskondensatoren Cap1 Und Cap2

    Deaktivierung nicht verwendeter Fotozelleneingänge per Software. Nicht verwendete Klemmen des Typs NO müssen unbeschaltet bleiben. STOP - Taste Elektro- (NC) Zusatzkanal schloss 12 / 24V (NO) max. 1A, 300mA Handbetriebstaste 30V AC/DC PO (NO) Handbetriebstaste SBS (NO) 24V DC max. 6W Handbetriebstaste CL (NO) Handbetriebstaste...

  • Seite 10: Klemmen Für Den Anschluss Der Fotozellenempfänger Frx1 Und Frx2

    3.3.6. Klemmen für die Zubehörstromversorgung (Accesories) Die Steuereinheit verfügt über einen 24VDC-Zubehörstromversorgungsausgang mit einer maximalen Belastbarkeit von 10W. 3.3.7. Klemmen für den Anschluss der Fotozellenempfänger FRX1 und FRX2 Die Eingänge FRX1 und FRX2 sind für die Fotozellenempfänger bestimmt, welche die Sicherheitsfunktion während der Türbewegung ausführen.

  • Seite 11: Klemmen Des Hilfsausgangs (Out C)

    3.3.10. Klemmen des Hilfsausgangs (OUT C) Die Steuereinheit ist mit einem Relais mit Schließerkontakten - maximale Belastbarkeit 30VAC/DC 1A - ausgestattet, das die Steuerung eines Hilfsgeräts ermöglicht, z. B. eines elektrischen Türöffners, eines zusätzlichen Reglers, einer Beleuchtung (bei Verwendung eines zusätzlichen Relais mit entsprechender Belastbarkeit) usw. Der Ausgang wird mit der Fernbedientaste aktiviert.

  • Seite 12: Anschluss Für Memo-Programmierer

    3.15. Anschluss für MEMO-Programmierer Der Anschluss des Service-Programmiergeräts MEMO ermöglicht die Aktualisierung der Software des Steuergeräts. Wenn es Probleme mit der Softwareaktualisierung gibt, kann der Bootloader- Modus erzwungen werden. Hierzu bei ausgeschaltetem Gerät die Taste "CL" drücken und bei weiterhin gedrückter Taste die Stromversorgung des Controllers einschalten. Der manuell erzwungene Bootloader-Modus ist für 10s aktiv.

  • Seite 16: Löschen Des Handsenders, Löschen Des Speichers Des Handsenders

    5.3. Hinzufügen von Handsendern zum Steuergerät Die Programmierung von Handsendern kann auf 3 Arten erfolgen. 1. Einfaches Hinzufügen von Handsendern über die Tasten des Controllers: - Die entsprechende Taste auf dem Controller drücken und halten: OP-Öffnen, CL-Schließen, SBS-Step by Stepstep, PO- Pforte; - nach 3s blinkt die entsprechende Meldung auf dem Display: "oP"...
  • Seite 17 2. Löschen aller Handsender aus dem Menü der Steuerung, Löschen des Speichers für Handsender: - Aufruf des Menüs mit Hilfe des Service-Codes; - Zur Funktion "PF" gehen; - Danach 5x die "OK"-Taste drücken, um die Entfernung des Handsenders zu bestätigen. 5.6.

  • Seite 18: Zusätzliche Korrektur Der Verlangsamung

    Schritt 6: Die Auswahl der Verlangsamungsbereiche überprüfen. Die Tür sollte sich mindestens 0,5 m lang in Zeitlupe bewegen, bevor sie die Endpositionen erreicht. Falls erforderlich für die Verlangsamungsbereiche eine Korrektur vornehmen. Schritt 7: Die korrekte Funktion der Fotozellen überprüfen. An der Schließkante eine Kraftmessung durchführen.
  • Seite 19 festzustellen, ob der Antrieb gewartet oder repariert werden muss . Sobald der Controller richtig konfiguriert ist, wird die Notwendigkeit einer Wartung oder Reparatur automatisch signalisiert. Der Höchstwert der auf dem Display angezeigten Zähler beträgt 9999. Wenn dieser Wert überschritten und die Anzeige nicht gelöscht wird, erscheint ein Punkt neben der Anzeige. Um die Zähler zu löschen, das Menü...

  • Seite 20: Entsorgung

    Umwelt vor Zerstörung. GARANTIEBEDINGUNGEN DTM System übergibt die Geräte in einem funktionsfähigen und einsatzbereiten Zustand. DTM System gewährt die Garantie auf der Grundlage einer ordnungsgemäß ausgefüllten Garantiekarte und eines Verkaufsdokuments. DTM System verpflichtet sich, die Vorrichtngt kostenlos zu reparieren, wenn während der Garantiezeit durch sein Verschulden Mängel...
  • Seite 24 DTM System Brzeska 7, 85-145 Bydgoszcz, Polen, tel. +48 52 340 15 83...
