3.3.10. Klemmen des Hilfsausgangs (OUT C)

Die Steuereinheit ist mit einem Relais mit Schließerkontakten - maximale
Belastbarkeit 30VAC/DC 1A - ausgestattet, das die Steuerung eines Hilfsgeräts ermöglicht, z. B.
eines elektrischen Türöffners, eines zusätzlichen Reglers, einer Beleuchtung (bei Verwendung
eines zusätzlichen Relais mit entsprechender Belastbarkeit) usw. Der Ausgang wird mit der
Fernbedientaste aktiviert.
3.3.11. Klemmen für den Anschluss eines Torriegels
Die Steuereinheit ist mit einem Ausgang ausgestattet, der einen 12/24V DC Torriegel
steuern kann. Beachten Sie die maximale Belastung des Zubehörausgangs, insgesamt 10W.
3.3.12. INFO-Informationsausgänge C, O, P
Dies sind OC-Ausgänge für den Anschluss von Eingangsmodulen der
Automatiksysteme der Anlage. Die Art und Weise, wie die Informationen über das geschlossene
[c], offene [o] und in einer Zwischenstellung befindliche Tor [p] verwendet werden, hängt von den
Bedürfnissen des Benutzers ab. Sie kann ebenso gut als Kontrolle für Straßenmasten dienen. Die
Belastung der Ausgänge beträgt 50mA, was für die Steuerung elektromagnetischer Melderelais
ausreicht. Der Ausgang hat einen gemeinsamen GND-Anschluss.
Abb.5. Verfahren zum Anschluss der Drucktasten
des Controllers.
3.3.13. Antennenanschlüsse für den Handsendern
Das Steuergerät verfügt über zwei Klemmenabschnitte für den Anschluss einer
868MHz-Antenne und optional einer 433MHz-Antenne. Eine 868-MHz-Drahtantenne ist
serienmäßig eingebaut.
3.14. EXT-Funkkartenanschluss CARD
Das Steuergerät verfügt über einen Anschluss für einen Handsender, der mit 433MHz
arbeitet. Beim Einbau des Moduls ist daran zu denken, die 433-MHz-Antenne an die
entsprechende Antennenbuchse am Steuergerät anzuschließen.

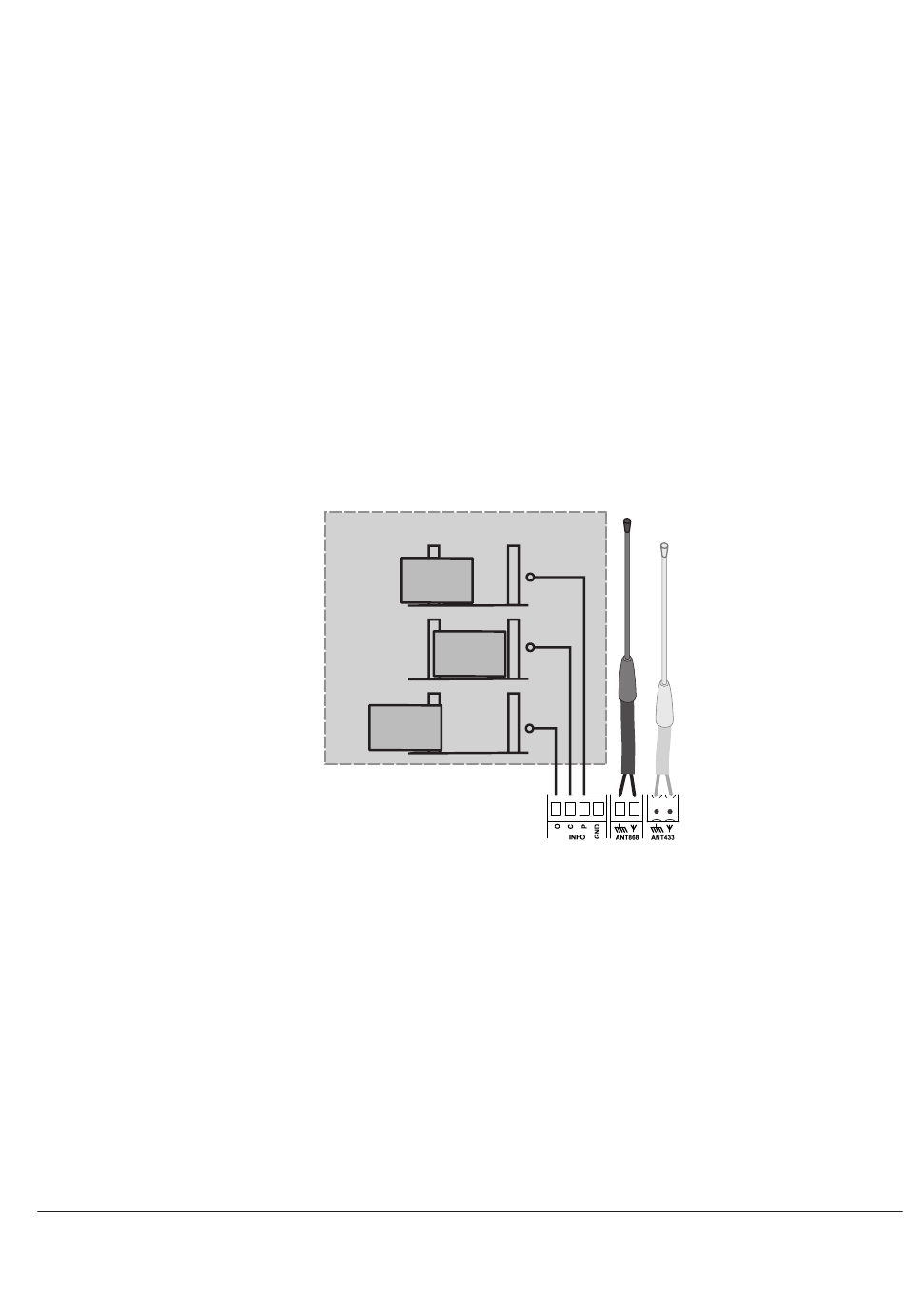

Informationsausgang zum Torstatus
in Betrieb
geschlossen
offen
9
868MHz Antenneneingang
433MHz Antenneneingang
(optional für EXT. CARD)
