9.6. Austauschen der Feinsicherungen
9.6. Austauschen der Feinsicherungen
Sollte eine Feinsicherung defekt sein ist sie, wie in folgender Abbildung dargestellt, auszutauschen.
Die Sicherung darf nur von einem Elektroinstallateur/einer Elektrofachkraft
getauscht werden!
Um die Sicherung zu tauschen, ist ein öffnen der AVU und auch das berühren von evtl.
Spannungsführenden Teilen notwendig. Es ist dringend notwendig, die Spannungsfreiheit
vorher festzustellen und die 5 Sicherheitsregeln einzuhalten!

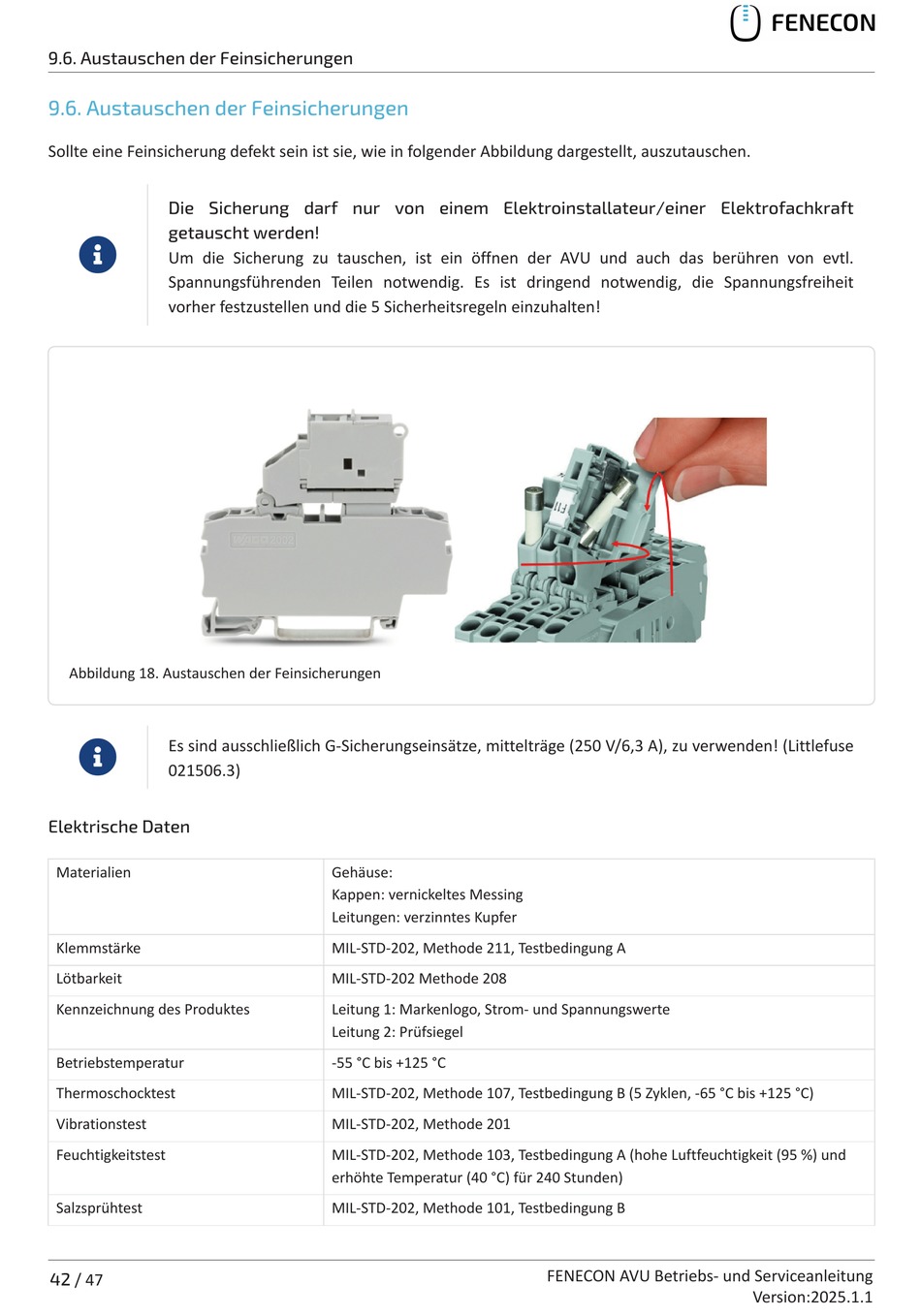

Abbildung 18. Austauschen der Feinsicherungen
Es sind ausschließlich G-Sicherungseinsätze, mittelträge (250 V/6,3 A), zu verwenden! (Littlefuse
021506.3)
Elektrische Daten
Materialien
Klemmstärke
Lötbarkeit
Kennzeichnung des Produktes
Betriebstemperatur
Thermoschocktest
Vibrationstest
Feuchtigkeitstest
Salzsprühtest
42 / 47
Gehäuse:
Kappen: vernickeltes Messing
Leitungen: verzinntes Kupfer
MIL-STD-202, Methode 211, Testbedingung A
MIL-STD-202 Methode 208
Leitung 1: Markenlogo, Strom- und Spannungswerte
Leitung 2: Prüfsiegel
-55 °C bis +125 °C
MIL-STD-202, Methode 107, Testbedingung B (5 Zyklen, -65 °C bis +125 °C)
MIL-STD-202, Methode 201
MIL-STD-202, Methode 103, Testbedingung A (hohe Luftfeuchtigkeit (95 %) und
erhöhte Temperatur (40 °C) für 240 Stunden)
MIL-STD-202, Methode 101, Testbedingung B
FENECON AVU Betriebs- und Serviceanleitung
Version:2025.1.1
