Installation des Kältemittelrohrs

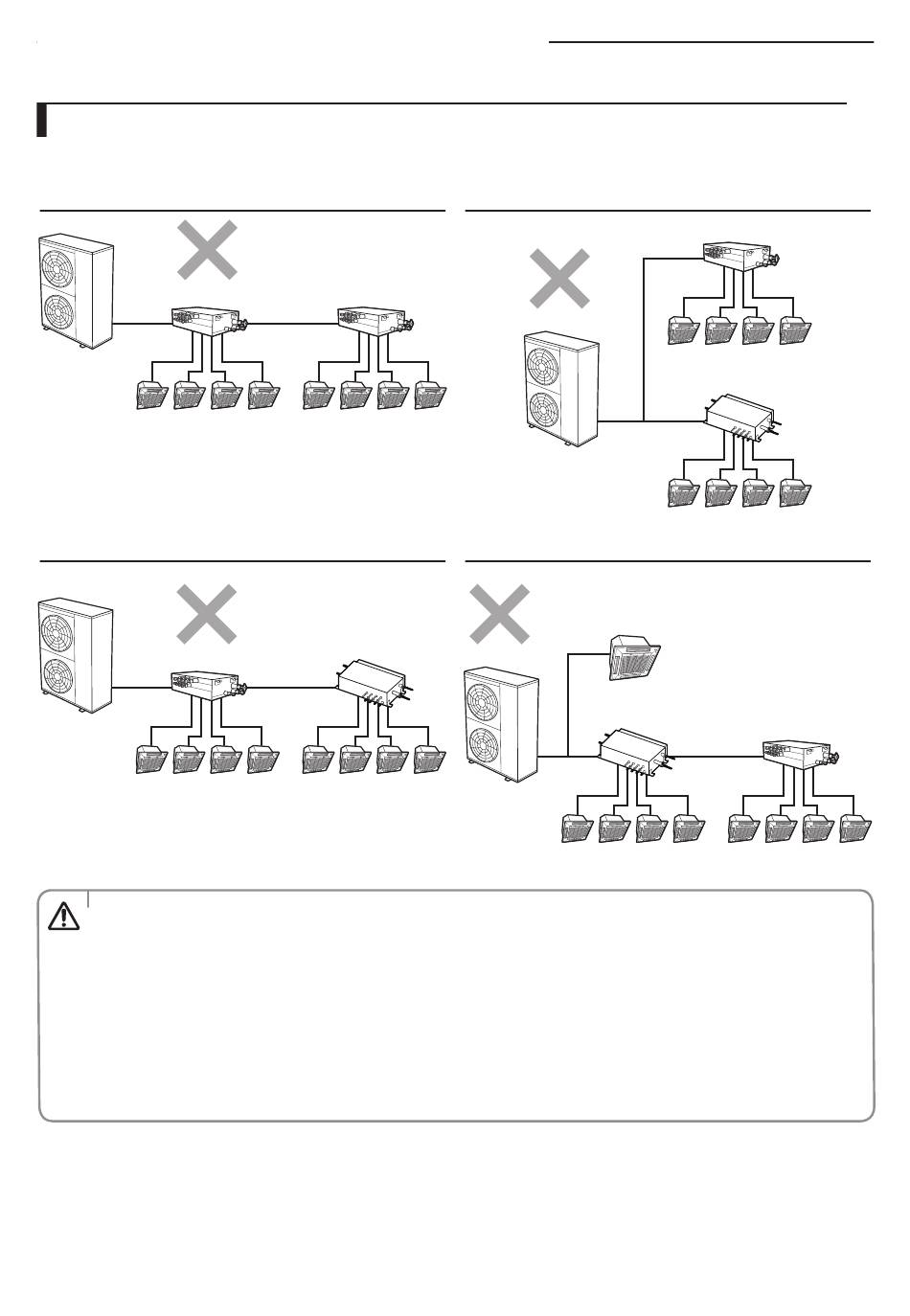

Inkorrekte Installationsbeispiele einer Kältemittelleitung für die Wärmerückgewinnung
Fehlender HR-Wechsler für eine serielle
Installation
MCU (F)
Falsche Reihenfolge
MCU (F)
• Der HR-Wechsler (E) kann seriell oder parallel installiert werden.
• Bei einer seriellen Installation ist die Reihenfolge des HR-Wechslers (E) und der MCU (F) sehr wichtig.
ACHTUNG
Der HR-Wechsler (E) muss nach dem Außengerät installiert werden.
Wenn die MCU (F) zuerst nach dem Außengerät installiert wird, funktioniert sie nicht ordnungsgemäß.
• Bei einer parallelen Installation muss der HR-Wechsler (E) nach der Y-Verzweigung installiert werden.
Wenn der HR-Wechsler (E) nicht nach der Y-Verzweigung installiert wird, funktioniert er nicht
ordnungsgemäß.
• Wenn nur eine MCU (F) ohne HR-Wechsler (E) installiert wird, tritt ein Fehler (E214) auf.
Nur zur Kühlung geeignete Innengeräte müssen hinter dem Wärmerückgewinner installiert werden.
28
Fehlender HR-Wechsler für eine parallele
Installation
MCU (F)
Abzweigungsfehler
HR-Wechsler (E)
MCU (F)
HR-Wechsler (E)
Nur zur Kühlung
geeignetes Innengerät
HR-Wechsler (E)
MCU (F)
