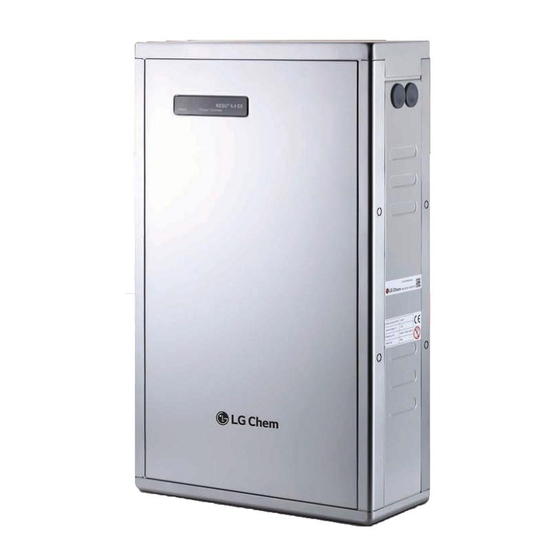

- Seite 1 Energiespeichermodul für den Wohnbereich 6.4 EX Energiespeicher Für Photovoltaiksysteme Installationsanleitung September 2015 | Auflage 2...
- Seite 2 Falls Sie sich unsicher sind in Bezug auf Anforderungen, Empfehlungen oder Si- cherheitsvorkehrungen, die in dieser Anleitung beschrieben sind, wenden Sie sich sofort an LG Chem, um die Fragen zu klären. HINWEIS Die in diesem Dokument enthaltenen Informationen sind zum Zeitpunkt der Veröffentlichung korrekt.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung Merkmale ....... . Lieferumfang ......Basis-Speicher . - Seite 4 Inhaltsverzeichnis Erweiterungsmodul ......Notfallsituationen Auslaufende Akkus ......Feuer .
-
Seite 5: Einführung
Einführung 1.1 Merkmale ® Der RESU 6.4 EX Energiespeicher hat folgende Merkmale: Photovoltaiksystem: Dieser Energiespeicher ist für die Nutzung mit Photovol- taiksystemen. Akku-Verwaltungssystem (Battery Management System -BMS): Das ein- gebaute BMS überwacht den Betrieb und verhindert, dass der Akku unter Bedingungen jenseits seiner konstruktionsbedingten Begrenzungen betrieben wird. -
Seite 6: Erweiterungsmodul
Tag angebracht. Das Tag hat die Aufschrift TYPE-S oder TYPE-N. TYPE- S Adaper werden mit den meisten Wechselrichtern verwendet, einschließlich SAM-Wechselrichter. TYPE-N Adapter sind hingegen nur für die Benutzung mit Nedap-Wechselrichtern. Falls Sie einen falschen Kabeladapter vorfinden, kontaktieren Sie LG Chem oder Ihren Distributor. Erweiterungsmodul Erweiterungsmodul Sicherung... -
Seite 7: Led-Anzeigen
Einführung 1.3 LED-Anzeigen Basis-Energiespeicher RESU 6.4 EX Status Charge / Discharge St at ar ge is ch ar ge 6 .4 Die LEDs auf der Frontseite des Basis-Speichers zeigen den Betriebszustand wie folgt an: Initialisierung : Während sich der Basis-Speicher selber initialisiert, leuchtet die Status Anzeige in Orange. -
Seite 8: Technische Daten
Einführung Initialisierung : Während sich das Erweiterungsmodul selber initialisiert, leuchtet die Status Anzeige in Rot. Normalbetrieb : Wenn das Erweiterungsmodul normal arbeitet, leuchtet die Status Anzeige in Grün. Bereitschaft : Befindet sich das Erweiterungsmodul im Bereitschaftsstatus, blinkt die Status Anzeige in Grün. Siehe Den Energiespeicher in Betrieb neh- auf Seite 31. - Seite 9 Einführung S t a t u s a r g D is a r g 6 .4 Leistung Nennspannung 51,8 V Betriebsspannung 45,2 V bis 58,1 V Nennleistung ohne Erweiterungsmodul 126 A·h Nennleistung mit 1 Erweiterungsmodul 189 A·h Nennleistung mit 2 Erweiterungsmodulen 252 A·h Nennenergie ohne Erweiterungsmodul 6,4 kW·h...
-
Seite 10: Anforderungen An Stromkabel
Maximale Kabellänge 5 m pro Kabel Der externe Widerstand des Stromkabels zischen Energiespeicher und dem Wechselrichter muss unter 10 mΩ liegen. Falls diese Anforderungen nicht erfüllt werden können, kontaktieren Sie LG Chem oder Ihren Distributor. Anforderungen an die Betriebsumgebung Zulässige Betriebstemperatur 0°C bis 40°C... -
Seite 11: Sicherheit
Sicherheit 2.1 Allgemeine Sicherheitshinweise für den Energiespeicher WARNUNG Die Nichtbeachtung der in diesem Abschnitt aufgeführten Sicherheitshinweise kann zu schweren Verletzungen bei Personen oder Sachschäden führen. Beachten Sie die folgenden Sicherheitshinweise: • Explosionsgefahr – Der Energiespeicher darf keinen heftigen Stößen ausgesetzt werden. –... -
Seite 12: Werkzeuge
Sicherheit 2.2 Werkzeuge Um den Energiespeicher zu installieren, sind folgende Werkzeuge erforderlich: Drehmoment- Kreuzschlitzschraubendreher- Inbusschlüssel-Einsatz Schraubendreher Einsatz Kreuzschraubendreherkopf Seitenschneider Voltmeter Maßband Verwenden Sie ordnungsgemäß isolierte Werkzeuge, damit nicht aus Versehen ein Stromschlag oder Kurzschluss ausgelöst wird. Es wird dringend empfohlen, an- passbare Werkzeuge und Messgeräte zu benutzen, die zertifiziert sind und exakt arbeiten. -
Seite 13: Warnaufschriften
Sicherheit 2.4 Warnaufschriften Basis-Energiespeicher Das Typenschild ist auf der rechten Seite des Basis-Speichers angebracht, und Warnschilder befinden sich oben und an der linken Seite. S ta tu s a rg D is a rg 6 .4 S ta tu s a rg D is a rg... -
Seite 14: Erweiterungsmodul
Sicherheit Erweiterungsmodul 6.4 EX (EXP) RESU... -
Seite 15: Installation
Installation 3.1 Ort der Installation Der RESU 6.4 EX Energiespeicher muss im Innenbereich installiert werden. Achten Sie darauf, dass der Installationsort die folgenden Bedingungen erfüllt: • Der Bereich ist absolut geschützt gegen Wasser. • Der Boden ist eben und waagerecht. -
Seite 16: Den Energiespeicher Installieren
Installation 3.2 Den Energiespeicher installieren Den Energiespeicher an der Wand sichern Befestigen Sie den Energiespeicher an der Wand, damit er nicht bewegt werden kann. Die mitgelieferten Montagewinkel können nicht das volle Gewicht des En- ergiespeichers tragen. De Energiespeicher muss auf dem Fußboden oder einem geeigneten Podest platziert werden. -
Seite 17: Den Energiespeicher An Den Wechselrichter Anschließen
Installation St at ar ge is ch ar ge 6 .4 St at ar ge is ch ar ge 6 .4 St at ar ge is ch ar ge St at ar ge is ch ar ge St at ar ge is ch ar ge 2. - Seite 18 Installation Um die vom Wechselrichter kommenden Kabel am Energiespeicher anzuschlie- ßen, gehen Sie wie folgt vor: 1. Die obere Abdeckung entfernen. Beide Seiten der oberen Abdeckung halten und nach oben ziehen. S ta tu s a rg D is a rg 6 .4 2.
- Seite 19 Installation 5. Den mitgelieferten Kabeladapter Kommunikationsanschluss anschließen und dann das vom Wechselrichter kom- mende Kommunikationskabel durch die rechte Durchführung am Kabeladapter anschließen. HINWEIS Um einen ordnungsgemäßen Betrieb zu gewährleisten, muss der Energiespei- cher über ein Kommunikationskabel mit dem Wechselrichter verbunden wer- den.
- Seite 20 Installation 7. Benutzen Sie Stromkabel mit 33 bis 50 Querschnitt, um den Energiespei- cher am Wechselrichter anzuschließen. Führen Sie die Stromkabel durch die Durchführungen, um sie dann an der Klemmleiste anzuschließen. a) Die Anschluss-Abdeckplatte entfer- nen, die sich zum Schutz über der An- schlussleiste befindet.
- Seite 21 Installation 10. Die obere Abdeckung wieder anbringen. Die obere Abdeckung nach unten andrü- cken, so dass sie einrastet. S ta tu s a rg D is a rg 6 .4...
-
Seite 22: Das Erweiterungsmodul Installieren
Installation 3.3 Das Erweiterungsmodul installieren Es können bis zu zwei Erweiterungsmodule zusätzlich installiert werden. HINWEIS Erweiterungsmodule können nur zusammen mit dem Basis-Speicher verwen- det werden. St at ar ge is ch ar ge 6 .4 St at ar ge is ch ar ge 6 .4 St at... - Seite 23 Installation 2. Darauf achten, dass sich der Leistungs- schalter in Position OFF befindet und die Anzeigen auf der Frontseite ausgeschaltet sind. Falls der Basis-Speicher bereits in Be- trieb gewesen ist, dauert es maximal 60 Se- kunden, bis die Anzeigen erlöschen. S ta tu s a rg...
- Seite 24 Installation 5. Am Basis-Speicher den Anschlusswinkel anbringen. a) Oben links die Schraube M4 lösen. b) Durch die linke Durchführung den Anschlusswinkel einsetzen. c) Den Anschlusswinkel am Platz fest- halten und im linken Loch des An- schlusswinkels die Schraube festzie- hen, mit einem Drehmoment von 2 N·m.
- Seite 25 Installation 8. Das Erweiterungsmodul dicht an den Basis-Speicher rücken. 9. In der Mitte des Kommunikationsan- schlusses ist ein Endwiderstand ange- schlossen. Nehmen Sie diesen ab. 10. Die Kabel an den Steckverbindern an- schließen. a) Über den Stecker links wird bei Be- trieb Strom geliefert zum Erweite- rungsmodul.
- Seite 26 Installation 12. Am Erweiterungsmodul den Anschluss- winkel anbringen. Den Anschlusswinkel am Platz festhalten und die Schraube fest- ziehen, mit einem Drehmoment von 2 N·m. 13. Die Sicherung des Erweiterungsmoduls installieren. a) Den Sicherungshalter nach oben zie- hen, um ihn zu öffnen. b) Die Sicherung in den Sicherungshalter einsetzen.
-
Seite 27: Das Erweiterungsmodul An Der Wand Sichern
Installation 15. Führen Sie vor Inbetriebnahme die Prü- fungen durch, die in Prüfungen vor Inbe- triebnahme durchführen auf Seite 29 be- schrieben sind. 16. Führen Sie das Verfahren durch, das in Den Energiespeicher in Betrieb nehmen auf Seite 31 beschrieben ist. S ta tu s a rg... - Seite 28 Installation Die Beschreibung, wie Montagewinkel installiert werden, finden Sie unter Energiespeicher an der Wand sichern auf Seite 16.
-
Seite 29: Prüfungen Vor Inbetriebnahme Durchführen
Leistungsschalters auf Position ON gestellt ist. Drücken Sie dann auf die Auslösetaste des Leistungsschalters. Falls sich der Schalter des Leistungsschalters nicht in die Auslösepositi- on bewegt hat, kontaktieren Sie LG Chem oder Ihren Distributor. S ta tu s a rg... -
Seite 30: Spannung
Installation Spannung Messen Sie mit einem Spannungsmesser die Spannung an der Klemmleiste. 1. Vergewissern Sie sich, dass der Leistungs- schalter auf Auslöseposition steht; messen Sie dann die Spannung. Falls die Span- nung höher als 0 V ist, kontaktieren Sie LG Chem oder Ihren Distributor. -
Seite 31: Den Energiespeicher In Betrieb Nehmen
• Ist ein Erweiterungsmodul installiert, sollte auch dessen Anzeige Status erst in Rot leuchten und nach 7 Sekunden zu Grün wechseln. Falls sie weiter in Rot leuchtet, kontaktieren Sie LG Chem oder Ihren Distributor. • Das Erweiterungsmodul braucht nach dessen Initialisierung ungefähr 65 Sekunden, um sich selber zu überprüfen, ob es ordnungsgemäß... -
Seite 32: Fehlerbehebung
Leistungsschalter hat ausgelöst Dies sollte in 7 Sekunden geschehen. Kontaktieren Sie in diesem Fall LG Chem oder Ihren Distributor. Ein Warnzustand wird ausgelöst, wenn eine Bedingung wie zum Beispiel die Span- nung oder die Temperatur außerhalb der zulässigen Grenzen liegt. -
Seite 33: Erweiterungsmodul
Rot/Grün blinkend Schutzmodus Kein Strom geliefert Das sollte in 7 Sekunden wechseln. Kontaktieren Sie in diesem Fall LG Chem oder Ihren Distributor. Der Basis-Speicher ist ausgeschaltet. Wird ein Fehler erkannt, schaltet sich das Erweiterungsmodul aus und aktiviert den Schutzmodus. Auch wenn das Erweiterungsmodul im Fehlerstatus ist, kann das Basis-Speicher normal arbeiten. -
Seite 34: Notfallsituationen
Notfallsituationen Der RESU 6.4 EX Energiespeicher enthält mehrere Akkus, die so konstruiert sind, dass bei Fehlern keine Gefahren entstehen können. Jedoch kann LG Chem keine absolute Sicherheit garantieren. 5.1 Auslaufende Akkus Falls Elektrolyt aus Akkus ausläuft, vermeiden Sie jeden Kontakt mit der austre- tendem Flüssigkeit oder dem austretenden Gas. -
Seite 35: Nasse Akkus
Wenn der Energiespeicher nass geworden ist oder in Wasser getaucht war, ach- ten Sie darauf, dass Menschen keinen Zugang zu ihm haben. Kontaktieren Sie in diesem Fall LG Chem oder Ihren Distributor, um technische Unterstützung zu er- halten. 5.4 Beschädigte Akkus Beschädigte Akkus sind gefährlich und müssen mit größter Vorsicht behandelt... -
Seite 36: Garantie
Garantie 6.1 Garantieabdeckung LG Chem leistet für dieses Produkt Garantie, sofern es so installiert und verwendet wird, wie es in diesem Handbuch beschrieben ist. Die Garantie auf dieses Produkt erlischt sofort, wenn das Produkt anders installiert ist oder anderes benutzt wird als in dieser Anleitung beschrieben. -
Seite 37: Technische Daten
Technische Daten Produktkonfiguration Produktcode Basis-Energiespeicher RESU 6.4 EX / R48126P2S Erweiterungsmodul RESU 6.4 EX (EXP) / R4863P2B Basis-Speicher + 1 Erweiterungsmodul RESU 6.4 EX (SYS1) / R48189P2S Basis-Speicher + 2 Erweiterungsmodule RESU 6.4 EX (SYS2) / R48252P2S... -
Seite 38: Basis-Energiespeicher
Technische Daten A.1 Basis-Energiespeicher Nennspannung 51,8 V Betriebsspannung 45,2 V bis 58,1 V Nennleistung 126 A·h Nennenergie 6,4 kW·h Nennladestrom 42 A, 1/3 C Nennentladestrom 42 A, 1/3 C Maximaler Entladestrom 110 A Spitzenleistung 5 kW Faradayischer Wirkungsgrad der Ladung (25°C/77°F) Akku-Round-Trip Leistungsfähigkeit (C/3, 25°C/77°F) 95% Erwartete Lebensdauer bei 25°C/77°F Über 10 Jahre... -
Seite 39: Erweiterungsmodul
Gewicht 124 kg A.5 Kompatible Wechselrichter HINWEIS Diese Liste mit Wechselrichtern, die kompatibel sind mit dem Energiespeicher RESU 6.4 EX, kann jederzeit ohne Vorankündigung geändert werden. • SMA – Sunny Island 3.0M – Sunny Island 3.0M – Sunny Island 4.4M –... - Seite 40 Technische Daten • Nedap – PR50SB-BU – PR37SB-BU – PR30SB-BU • Sungrow – SH5K...
- Seite 41 Keep this manual for later use. LG Chem LG Twin Tower, 128 Yeoui-daero Yeongdeungpo-gu Seoul 07336, Korea...
