Pro-Tech C50 Anweisungen Für Den Gebrauch Seite 15

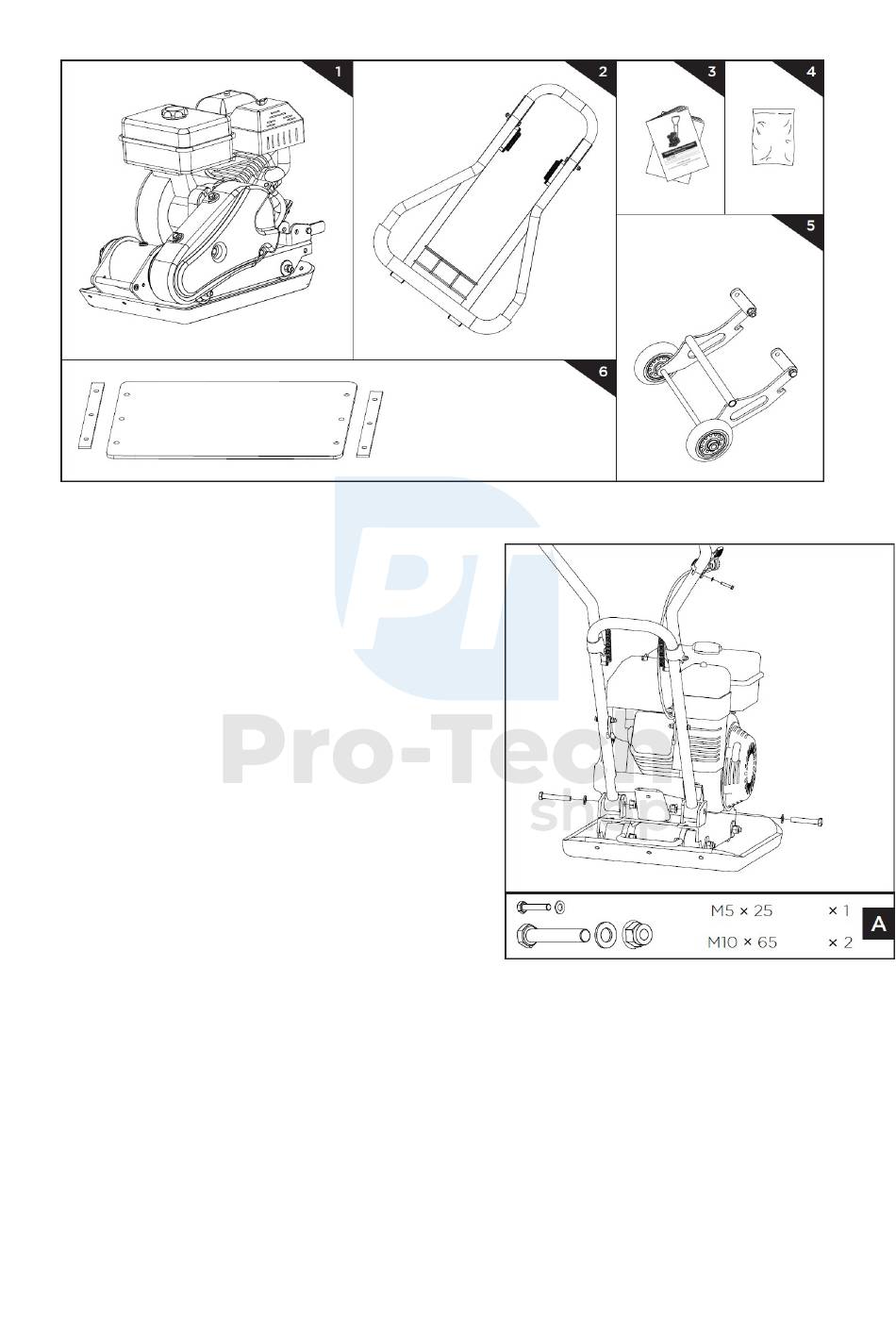

Einbau des Verdichters
1. Kippen Sie den Griff in die Arbeitsposition
2. Befestigen Sie den Griff an der Basis wie in
Zeichnung (A) gezeigt. Setzen Sie den Griff auf die
Punkte
ziehen Sie die Baugruppe mit M10-Schrauben fest.
Achten Sie darauf, dass die Anzugskraft der Schraube
die Griffhülse nicht zerdrückt. Zu stark
Verdrehen dieser Verbindung führt zu
Übertragung übermäßiger Vibrationen auf
den Griff und damit auf den Körper des
Bedieners.
3. Montieren Sie den Gasgriff entsprechend
der Zeichnung (A)
4. Montieren Sie die Laufräder wie in Abbildung (B)
gezeigt am Boden des Verdichters. Stellen Sie die Räder
ein,
ziehen Sie sie am Sockel fest. mit
M10-Schrauben am befestigen.
5. Montieren Sie die Gummischeibe wie in Abbildung (C) gezeigt. Befestigen Sie die Matte mit den
mitgelieferten M10-Schrauben und an der Vibrationsplatte.
