Pro-Tech C50 Anweisungen Für Den Gebrauch
Vibrationsplatte 50kg
Inhaltszusammenfassung für Pro-Tech C50

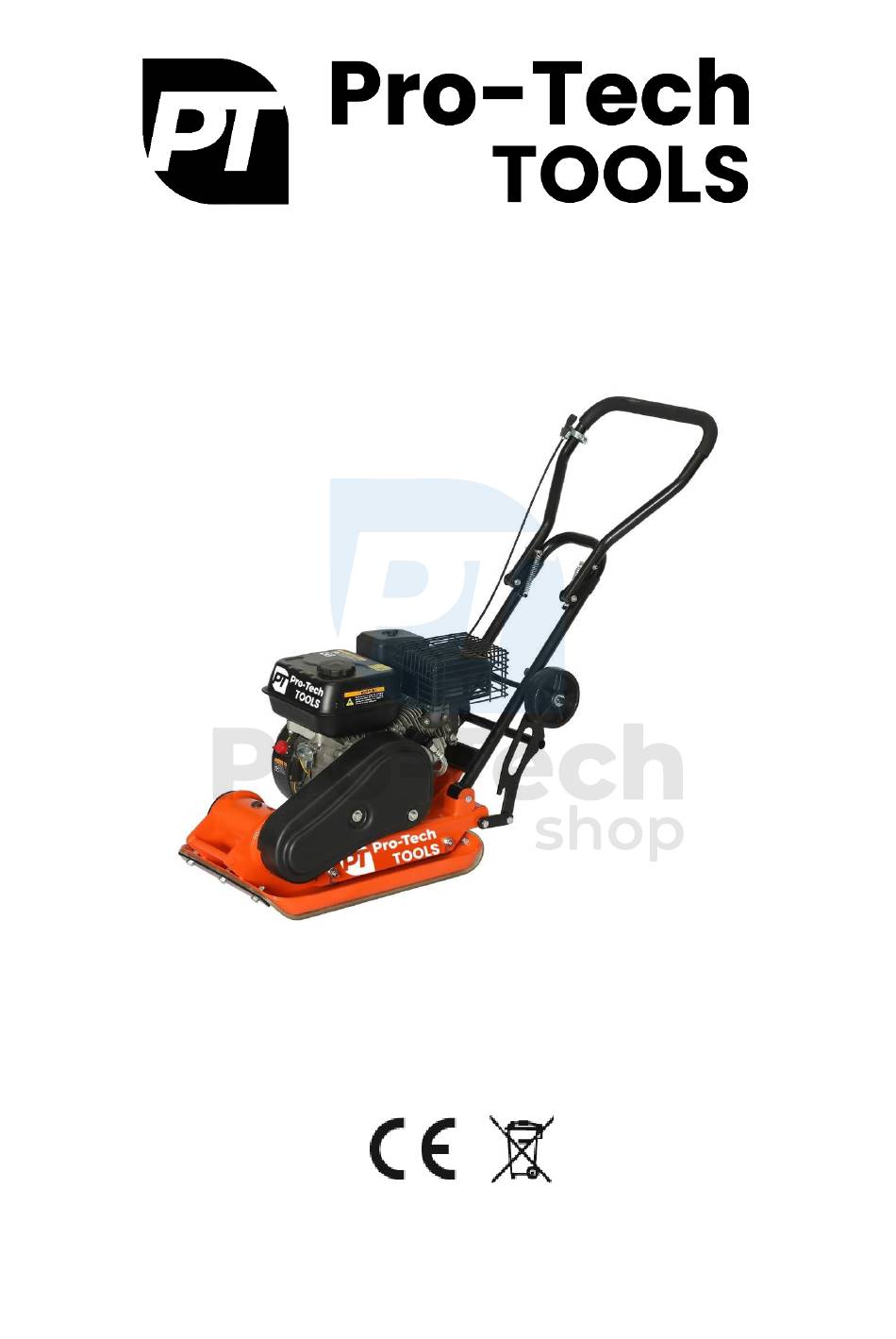

- Seite 1 Vibrationsplatte 50kg Anweisungen für den Gebrauch Übersetzung der Originalanleitung...
- Seite 2 Startseite Wir danken Ihnen für den Kauf unseres Produktes und wünschen Ihnen viel Freude bei der Nutzung. Sie sind Besitzer eines Plattenverdichters mit geworden. Sie ist konzipiert für die Verdichtung von Sand, Kies und andere nichtbindige Böden sowie Flächen für bituminöse und Betonbeläge. Die Verwendung einer Polyurethan-Platte ermöglicht die Verdichtung von verlegten Pflastersteinen.
- Seite 3 Eine langsame Reaktion und eine falsche Einschätzung der Situation können zu schweren Verletzungen oder sogar zum Tod führen. • Verwenden Sie das niemals, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. • Das Gerät darf nicht von Personen bedient werden, die unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.
- Seite 4 • Leere Behälter mit gebrauchtem Kraftstoff und Öl müssen ordnungsgemäß gesichert und an den Ort des Kaufs zurückgebracht werden. • Prüfen Sie niemals mit den Fingern, ob Flüssigkeit austritt. Unerwartete Bewegungen Die Maschine ist während des Betriebs hohen Kräften und Belastungen ausgesetzt. Wenn die Maschine bricht oder klemmt, kann dies einen plötzlichen und unerwarteten Ruck verursachen, der zu Verletzungen führen kann.
- Seite 5 • Tragen Sie ordnungsgemäß gewartete Staubmasken gemäß den Anweisungen Ihres Arbeitgebers und in in Übereinstimmung mit den Vorschriften für Sicherheit und Gesundheitsschutz am Arbeitsplatz. Die Staubmaske muss für die jeweilige Aufgabe und das zu verarbeitende Material geeignet sein (ggfmüssen die entsprechenden Zertifikate von staatlichen Stellen ausgestellt sein).
- Seite 6 Gefahren im Zusammenhang mit Pisten Sichern Sie die Maschine bei Arbeiten auf einer schrägen Fläche gegen Umkippen. Wenn die Maschine umkippt, kann dies zu einem schweren Unfall und Verletzungen führen. Der maximal zulässige Arbeitswinkel der Maschine ist auf dem Typenschild beschrieben, eine Überschreitung des zulässigen Wertes führt zu Schäden am Motor der Maschine und zu einer erheblichen Beeinträchtigung der Standfestigkeit.
- Seite 7 • Sorgen Sie für eine ordnungsgemäße Wartung der Maschine und vermeiden Sie übermäßigen Verschleiß der Komponenten. Verschlissene Komponenten erhöhen den Vibrationspegel und der Verschleiß von Dämpfungskomponenten erhöht die auf den Körper des Bedieners übertragenen Vibrationen. • Stellen Sie die Arbeit ein, wenn die Maschine übermäßig zu vibrieren beginnt. Ermitteln und beheben Sie die Ursache der erhöhten Vibrationen, bevor Sie fortfahren.
- Seite 8 • Prüfen Sie vor Beginn der Arbeiten anhand der Bauunterlagen, ob Gas-, Wasser- oder Stromleitungen vorhanden sind. Falls eine solche Infrastruktur vorhanden ist, sollte dieser Faktor bei der Planung der Arbeiten berücksichtigt werden. Gefahr durch Lärm Hohe Lärmpegel können zu irreversiblen Schäden oder sogar zu Gehörverlust und anderen Problemen wie Tinnitus (Klingeln, Summen, Pfeifen oder Brummen in den Ohren) führen.
- Seite 9 • , dass alle zum Heben verwendeten Geräte und Materialien für das Gewicht der Maschine oder darüber hinaus ausgelegt sind. • Halten Sie sich niemals unter oder in der unmittelbaren Nähe der auf. • Die Flaschenzüge, Seile oder Ketten, die zum Heben verwendet werden, müssen in gutem Zustand sein, Wenn Risse oder Mängel festgestellt...
- Seite 10 o Kontrollieren Sie den Ölstand im Motor. o Füllen Sie den Kraftstofftank des Motors. o Prüfen Sie den Luftfilter. o Prüfen Sie den Rahmen und die Dämpfer am Griff auf Beschädigungen und tauschen Sie sie gegebenenfalls aus. o Füllen Sie den Sprühbehälter (falls ) mit Wasser. o Stellen Sie sicher, dass die Maschine kein Öl verliert.
- Seite 11 Einstellung der Antriebsriemenspannung Die Spannung des Riemens wird erreicht, indem der Motor vom Rüttler wegbewegt wird. Lösen Sie dazu die vier Schrauben, mit denen der Motor des Verdichters befestigt ist, und lösen Sie dann die Kontermuttern (B in der Abbildung unten). Verwenden Sie die Schrauben (A- in der Abbildung unten), um den zu bewegen und die gewünschte Riemenspannung zu erreichen.
- Seite 12 1. Öleinfülldeckel mit Peilstab 2. Obere Grenze 4. Unterer Rand der Öleinfüllöffnung 3. Untere Grenze Aufbau und Zweck Plattenverdichter sind für die Verdichtung von kleinen bis mittelstarken körnigen Bodenschichten sowie von Asphalt mit einem eingebauten Wassertank ausgelegt. Sie sind ideal für Reparatur- und Wartungsarbeiten an Einfahrten, Gehwegen und Parkplätzen.
- Seite 13 1. Drosselklappe (Einstellung der Motordrehzahl) 2. Oberer Griff 3. Griffrahmen 4. Auspuffanlage 5. Luftfilterdeckel 6. Kraftstofftank 7. Antriebsmotor 8. Abdeckung des Antriebsriemens 9. Vibrator 10. Motorölablassleitung Auf der Maschine verwendete Piktogramme Das Gerät ist mit Piktogrammen und Warnschildern ausgestattet. Wenn sie beschädigt sind, kaufen Sie neue und bringen Sie sie an der gleichen Stelle an.
- Seite 14 Tragen Sie niemals Kleidung ohne vollständigen Schutz. Rauchen Sie keine Tabakwaren in der Nähe benzinbetriebener Geräte. Nicht , die Oberfläche ist heiß. Halten Sie die Gliedmaßen von beweglichen Teilen fern. Eine Marke, die über das Geschmacksmuster informiert. Unbefugte Personen dürfen sich nicht in der Nähe des Verdichtungsbetriebs aufhalten. Inhalt des Pakets/Sortiments Der Verdichter wird teilmontiert geliefert, und für den Betrieb müssen ein Griff, Straßenräder und in bestimmten Fällen eine Gummiauflage montiert werden.
- Seite 15 Einbau des Verdichters 1. Kippen Sie den Griff in die Arbeitsposition 2. Befestigen Sie den Griff an der Basis wie in Zeichnung (A) gezeigt. Setzen Sie den Griff auf die Punkte ziehen Sie die Baugruppe mit M10-Schrauben fest. Achten Sie darauf, dass die Anzugskraft der Schraube die Griffhülse nicht zerdrückt.
- Seite 16 Anlassen / Abstellen des Motors HINWEIS: Der Motor wird ohne ausgeliefert. Füllen Sie vor dem Start den korrekten Ölstand gemäß den Anweisungen auf. Der Verbrennungsmotor, mit dem Ihre Walze ausgestattet ist, wird mit bleifreiem Benzin betrieben und benötigt keine Zugabe von Öl zum Kraftstoff. Das Schmieröl befindet sich im Kurbelgehäuse. Betankung Sobald Sie die Risiken und Gefahren von Benzin kennen, können Sie mit dem beginnen.
- Seite 17 Anlassen des Motors Nachdem Sie Motoröl und Kraftstoff nachgefüllt haben, kann der Motor gestartet werden. 1. Den Kraftstoffhahn öffnen, den Hebel von der Stellung g2 in die Stellung g1 (offen) bringen 2. Drehen Sie den Zündschalter auf Position h2 (ON) 3.
- Seite 18 • Der Vibrator ist für den Betrieb bei voller Motordrehzahl ausgelegt, eine Drosselung auf die Hälfte reduziert die Betriebsgeschwindigkeit. Dies kann auch dazu führen, dass der Vibrator desynchronisiert wird, was zu übermäßigem Verschleiß und unkontrolliertem Abheben der Maschine vom Boden führt. •...
- Seite 19 • Vermeiden Sie es, die Presse an einem sonnigen Ort oder in der Nähe von Fenstern aufzubewahren, da UV-Strahlen die Kunststoffelemente angreifen. Probleme und ihre Lösungen FEHLER URSACHE DER STÖRUNG ABHILFE Der Motor lässt sich nicht starten 1. Kraftstoffmangel. 1. den Kraftstofftank auffüllen. Der Ansaughebel hat sich nicht bewegt.
- Seite 20 Risikobewertung und die an einzelnen Standorten gemessenen Werte können höher sein. Die tatsächliche Exposition und die Risikowerte, die mit der Exposition eines bestimmten Bedieners verbunden sind, sind einzigartig und hängen von der Arbeitsweise des Bedieners, dem Material, für das die Maschine verwendet wird, sowie von der Expositionszeit und der körperlichen Verfassung des Bedieners und dem Zustand der Maschine ab.
