RAHMENMONTAGE

YETI-TIPPS
Stelle sicher, dass deine Werkzeuge in
gutem Zustand sind. Ein abgenutzter
Inbusschlüssel kann den Sechskant an einer
Schraube abrunden, sodass kein richtiges
Drehmoment mehr möglich ist.
Die Drehmomentvorgaben sind an
verschiedenen Stellen in der Anleitung und
auf Seite 7 dieses Handbuchs aufgeführt.
Es ist wichtig, alle Gewinde vorzubereiten.
In den Anweisungen ist angegeben, ob
Schraubensicherung oder Fett zu verwenden
ist. Die in Klammern aufgeführten Positionen
der Teile sind in der Explosionsansicht auf
Seite 16 dargestellt. Bitte stelle sicher, dass du
alle Anweisungen zur Vorbereitung befolgst.
WARNUNG: Die Nichtbeachtung der
Anweisungen kann zu schwerwiegenden
Beschädigungen des Rahmens führen.
WARNUNG: Die Wartung von Yeti-Bikes
erfordert spezielle Kenntnisse und Werkzeuge.
Yeti Cycles empfiehlt, alle Wartungs- und
Reparaturarbeiten von einem autorisierten Yeti-
Händler durchführen zu lassen.
03
Befestige am Hauptrahmen 2 Zugführungsklemmen
(3.29) mit 2 M4 x 10 mm Flachkopfschrauben (3.33).
Befestige 1 Zugführungsklemme (3.29)
mit 1 M4 x 10 mm Flachkopfschraube (3.33)
an der Kettenstrebe auf der Nicht-Antriebsseite
des Hinterbaus.
Ziehe sie handfest an. Die Hardware kann nach
Verlegung der Zughülle mit 2-3 Nm angezogen
werden.
BENÖTIGTE WERKZEUGE
• Drehmomentschlüssel, 5-25 Nm,
im Uhrzeigersinn und gegen den
Uhrzeigersinn
• 2,5 mm Inbusschlüssel
• 3 mm Inbusschlüssel
• 4 mm Inbusschlüssel
• 5 mm Inbusschlüssel
• 6 mm Inbusschlüssel
• 8 mm Inbusschlüssel
• 10 mm Inbusschlüssel
• 8 mm Führungsstifte
• 3-Zoll Ratschenverlängerung
• Loctite (243)
• Fett
04
Setze in beide Vertiefungen hinter dem Steuerrohr
eine Zugführungsabdeckung (3.32) ein.
Setze eine zweifache Zugführungsklemme (3.30)
in die Abdeckung auf der Nicht-Antriebsseite und
eine einfache Zugführungsklemme (3.31) in die
Abdeckung auf der Antriebsseite ein. Befestige
sie mit M4 x 25 mm Flachkopfschrauben (3.26).
Ziehe sie handfest an. Die Hardware kann nach
Verlegung der Zughülle mit 2-3 Nm angezogen
werden.

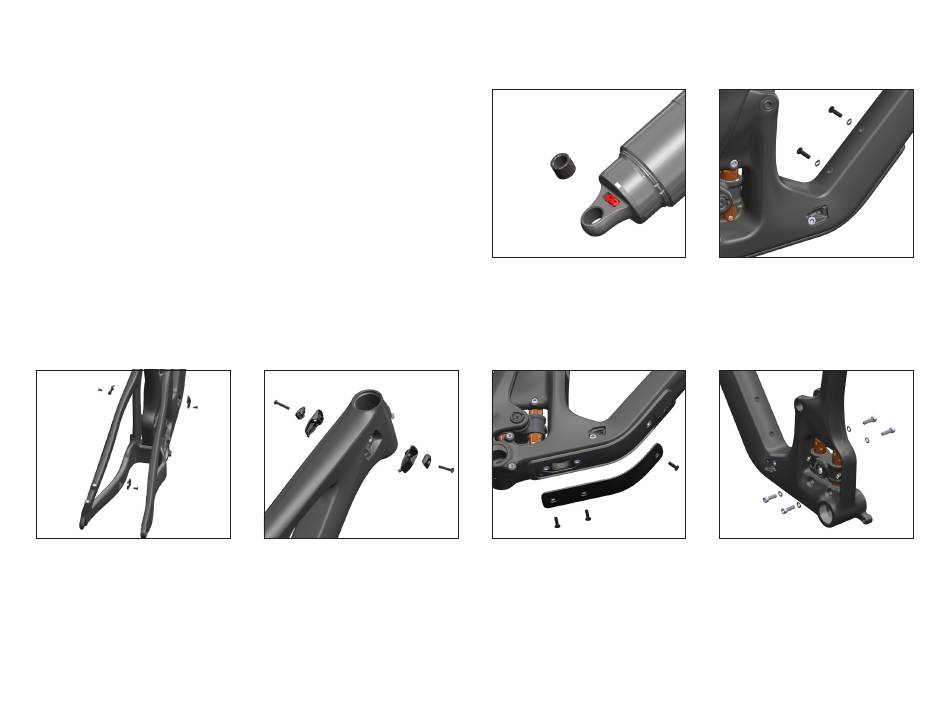

01
Presse die Dämpferbuchse (3.24) in das hintere
Dämpferauge.
05
Montiere mit 3 flachen M5-Schrauben (3.27)
den unteren Unterrohrschutz (3.37) am
Hauptrahmen.
Drehmoment: 5 Nm
SB160 | BENUTZERHANDBUCH
02
Fette die Gewinde von 2 flachen H20-Bolzen
(3.27) leicht ein und befestige sie zusammen mit
2 Unterlegscheiben (3.28) am Hauptrahmen.
Drehmoment: 4 Nm (oder handfest)
06
Montiere den Switch Infinity-Link (3.13)
mit 4 Innensechskantschrauben (3.11)
und Unterlegscheiben (3.12) am Rahmen.
Die Schmiernippel sollten zur Nicht-
Antriebsseite zeigen.
Festziehen im Kreuzmuster: 12 Nm
Drehmoment wiederholen, um sicherzustellen,
dass alle Befestigungen vollständig
angezogen sind.
