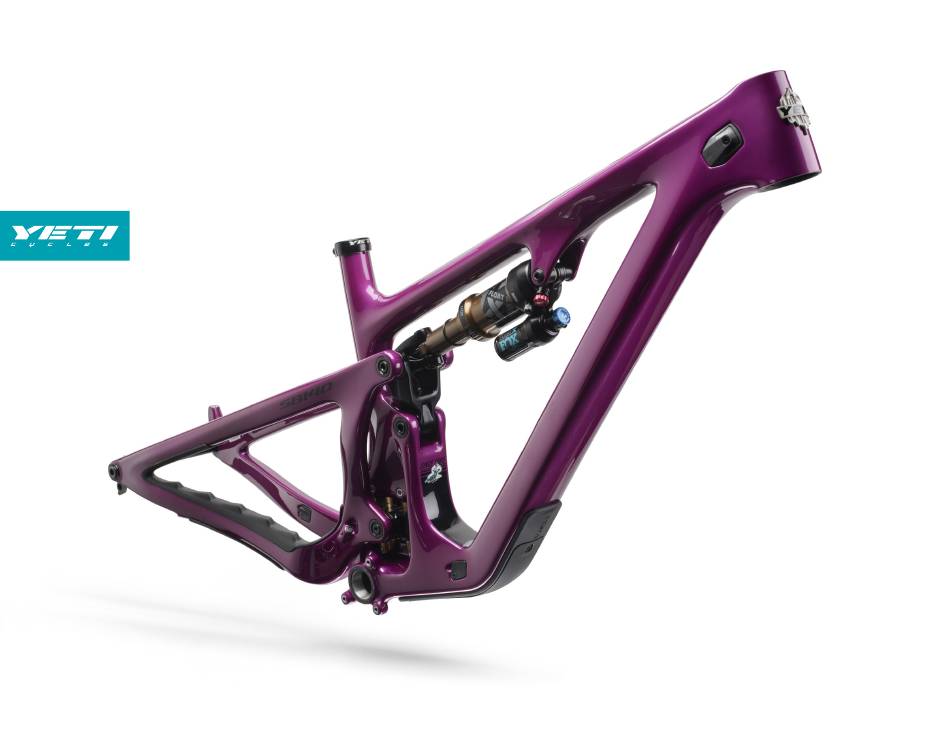

- Seite 1 YETI SB140/LR BENUTZERHANDBUCH...
-
Seite 2: Inhaltsverzeichnis
INHALT SB140 BENUTZERHANDBUCH ALLGEMEINE INFORMATIONEN RAHMEN-FEATURES SB140 GEOMETRIE RAHMENSTANDARDS WARTUNG RAHMENMONTAGE LAGERINSTALLATION INSTALLATION DES KUGELLAGERS IM SWITCH INFINITY SATTELSTÜTZEN-SETUP SWITCH INFINITY SERVICE LEITFADEN ZUM EINBAU VON VARIO-SATTELSTÜTZEN EXPLOSIONSZEICHNUNG REPARATURKITS HÄUFIG GESTELLTE FRAGEN LEBENSLANGE GARANTIE KONTAKTINFORMATIONEN... -
Seite 3: Allgemeine Informationen
Umständen eine gefährliche Aktivität sein. Die ordnungsgemäße Wartung deines Bikes liegt in deiner Verantwortung und trägt bei richtiger Ausführung dazu bei, das Risiko von Verletzungen und Schäden an deinem Bike zu verringern. Das SB140 wurde speziell für den Offroad-Einsatz entwickelt. -
Seite 4: Rahmen-Features
Seite wieder herauskommen, sind vorbei. Mit den intern geformten Kabelkanälen des SB140 kannst du das Kabel in einen Kabelkanal einführen und es genau dort herauskommen lassen, wo es sein soll. HAUPTRAHMEN UND HINTERBAU AUS HOCHMODULARER CARBONFASER Rahmen unserer Turq-Serie werden mit hochmodularen Carbonfasern von Hand laminiert. -
Seite 5: Sb140 Geometrie
GEOMETRIE SB140 LR SB140 BENUTZERHANDBUCH 1 6 0 M M G A B E L X X L S I T Z R O H R L Ä N G E E F F E K T I V E O B E R R O H R L Ä N G E L E N K W I N K E L ˚... - Seite 6 GEOMETRIE SB140 SB140 BENUTZERHANDBUCH 1 5 0 M M G A B E L X X L S I T Z R O H R L Ä N G E E F F E K T I V E O B E R R O H R L Ä N G E L E N K W I N K E L ˚...
-
Seite 7: Rahmenstandards
D Ä M P F E R - H A R D W A R E VORNE: M8 X 36 MM, HINTEN: YETI EIGENE DÄMPFERBUCHSE K E T T E N B L AT T M I N . / M A X . -
Seite 8: Halte Dein Yeti Sauber Und In Schuss
Yeti empfiehlt dringend, beim Zusammenbau deines Rahmens einen Drehmomentschlüssel verhindern, dass schwerwiegende Probleme auftreten. Beachte bitte, dass die Wartungsintervalle zu verwenden. Die genauen Drehmomente für die einzelnen Teile des SB140 sind unten je nach Klima, Trail-Bedingungen und Häufigkeit des Fahrens variieren können. Die Wartung aufgeführt sowie in der schrittweisen Anleitung zum Zusammenbau des Bikes in diesem... -
Seite 9: Rahmenmontage
Hauptrahmen. WARNUNG: Die Wartung von Yeti-Bikes erfordert spezielle Kenntnisse und Werkzeuge. Drehmoment: 4 Nm (oder handfest) Yeti Cycles empfiehlt, alle Wartungs- und Reparaturarbeiten von einem autorisierten Yeti-Händler durchführen zu lassen. Befestige am Hauptrahmen 2 Zugführungsklemmen Setze in beide Vertiefungen hinter dem Steuerrohr Montiere mit 3 flachen M5-Schrauben (3.27) - Seite 10 SB140 BENUTZERHANDBUCH Setze im Link 2 Distanzscheiben (3.5) auf die Montiere die obere (3.23) und untere (3.22) Dämpferverlängerung am Umlenkhebel (3.16) des SB140, Fette die Hauptlagerpunkte des Hinterbaus. unteren Lager (3.16). Montiere den Link mit indem du in die Hohlräume der Verlängerung 2 Distanzscheiben (3.15) einsetzt und sie zwischen Setze den Hinterbau auf den Hauptdrehpunkt der Klemmachse für den Hauptdrehpunk (3.4)
- Seite 11 SB140 BENUTZERHANDBUCH Montiere den Dämpfer am Rahmen, indem du Führe einen 8 mm x 45 mm Bolzen (Innengewinde) Befestige die Klemmkappe (3.8) mit einer Montiere auf den Keilbolzen des Hauptdrehpunkts zuerst das vordere Auge mit einem Führungsstift (3.18) mit Unterlegscheibe (3.21) durch das vordere M4 x 16 mm Flachkopfschraube (3.25) an...
-
Seite 12: Lagerinstallation
LAGERINSTALLATION SB140 BENUTZERHANDBUCH EINPRESSEN VON LAGERN IN DEN UMLENKHEBEL EINPRESSEN VON LAGERN IN DIE DÄMPFERVERLÄNGERUNG Presse die beiden oberen Lager mit einem 15 mm x 24 mm Einpressdorn von der Innenseite der Presse das Lager in die obere Verlängerung und richte den verlängerten Rand des Laufrings dabei Anschläge in den Link. -
Seite 13: Im Switch Infinity
SWITCH INFINITY V2 LAGERBAUGRUPPE SB140 BENUTZERHANDBUCH LAGERAUSBAU LAGERINSTALLATION LAGER AUF DER ANTRIEBSSEITE LAGER AUF DER ANTRIEBSSEITE Entferne die Staubkappen an der Außenseite der Lager. Presse das antriebsseitige Lager in das Switch Infinity-Gehäuse. Entferne das Lager auf der Nicht-Antriebsseite. Schiebe die Achshülse in das Lager auf der Antriebsseite. - Seite 14 SWITCH INFINITY V1 LAGERBAUGRUPPE SB140 BENUTZERHANDBUCH LAGERAUSBAU LAGERINSTALLATION LAGER AUF DER ANTRIEBSSEITE LAGER AUF DER ANTRIEBSSEITE Entferne das Lager und die Achshülse auf der Antriebsseite. Presse das Lager auf der Nicht-Antriebsseite in das Switch Infinity-Gehäuse (stelle dabei sicher, dass der Steg des Lagers vom Switch Infinity-Gehäuse nach außen gerichtet ist).
-
Seite 15: Sattelstützen-Setup
SATTELSTÜTZEN-SETUP SB140 BENUTZERHANDBUCH STANDARD-ZUGVERLEGUNG Entferne den äußeren Unterrohrschutz aus Führe die Außenhülle für den Zug der Sattelstütze Die Öffnung unter dem Unterrohrschutz bietet Während du die Hülle durch die Kunststoff mit einem 3 mm Inbusschlüssel. in die Zugeingangsöffnung auf der Antriebsseite einen Zugang, durch den du mit dem Finger die Zugeingangsöffnung des Steuerrohrs schiebst,... -
Seite 16: Switch Infinity-Wartung
SWITCH INFINITY-WARTUNG SB140 BENUTZERHANDBUCH Entferne die Klemmachse des Hauptdrehpunkts Bewege den Hinterbau nach oben, um den Entferne die beiden Klemmen, die die Entferne den Klemmkeilbolzen des (3.1) mit einem 10 mm Inbusschlüssel. Switch Infinity-Link freizulegen und auf beide Schaltzughülle und die Bremsleitung am Hauptdrehpunkts (3.9) mit einem 5 mm... -
Seite 17: Leitfaden Zum Einbau Von
Bitte überprüfe beide Maße, denn sie sind beide erforderlich, um sicherzustellen, dass die 316,8 Vario-Sattelstütze richtig passt. 331,0 Bei Fragen wende dich bitte an Yeti oder an deinen örtlichen Fahrradhändler. 331,0 *Ziehe bei kabelgebundenen Vario-Sattelstützen 34 mm ab, um den Biegeradius der Zughülle zu berücksichtigen. -
Seite 18: Explosionszeichnung
ITEM STOCK EXPLOSIONSZEICHNUNG SB140 BENUTZERHANDBUCH 3000 3.29 2000 MIT DEM RAHMEN GELIEFERTE ZUSÄTZLICHE TEILE 3.34 3.38 3.31 EXTRA ITEMS SUPPLIED IN KIT 2000 3.24 3.28 3.37 2000 3.36 3.30 3000 3.30 3.37 3.26 3.39 3000 3.24 3.32 3000 3.22 3.22 3000 3.23... -
Seite 19: Explosionszeichnung - Teileliste
TEILE-NR. ART.-NR. BESCHREIBUNG ANZAHL (NM) BOLZEN, INNENGEWINDE, 8 MM x 45,0 MM, M6- 3.18 300030371 GEWINDE SB140 HAUPTRAHMEN-BAUGRUPPE 3.19 300030370 SCHRAUBE, AUSSENGEWINDE, M6 x 12,0 MM SB140 HAUPTRAHMEN-BAUGRUPPE 3.20 300030062 UNTERLEGSCHEIBE 6,5 MM x 12,5 MM x 0,5 MM 3.21... -
Seite 20: Reparaturkits
SPACER, 15,2 MM x 17 MM x 7,3 MM 300020032 LAGER, 398 MAX DBL, 8 MM x 19 MM x 10 MM/11 MM 200020438 SB140 RAHMENSCHUTZ-KIT 200020406 KETTEN- UND SITZSTREBENSCHUTZ, SB140 200020445 REPARATURKIT FÜR SWITCH INIFINITY V2-LAGER 200020405 KETTENSTREBENSCHUTZ, UNTEN 300020060... - Seite 21 SB140 BENUTZERHANDBUCH 200020442 REPARATURKIT FÜR HARDWARE 300030361 KLEMMACHSE, 15 MM x 58,5 MM, M15 x 1,5 MM 200020443 AXS-UMRÜSTKIT 300030362 KLEMMMUTTER, M15, 9,5 MM DICK, RUNDE KAPPE 300040510 RAHMENSTOPFEN, ZUGFÜHRUNG 300030364 BUNDSCHRAUBE, 15 MM x 27,35 MM, M15-GEWINDE, SITZSTREBENDREHPUNKT 300040521 KLEMME, STEUERROHRZUGFÜHRUNG, EINFACH, PA6...
-
Seite 22: Häufig Gestellte Fragen
Schmieren der Buchsen und Dichtungen. Yeti und der Entwicklungspartner Fox Racing Shox Die kurze Antwort ist, auf das SB140 passt ein Reifen mit einer Breite von bis zu 2,6 Zoll. empfehlen ein Schmierintervall von 40 Fahrstunden. Es ist wichtig, das System nicht zu überfetten Das SB140 hat eine ausgezeichnete Reifenfreiheit, aber die Reifengrößen variieren von Hersteller... -
Seite 23: Häufig Gestellte Fragen (2 Von 2)
HAT DAS SB140 ISCG-AUFNAHMEN? Rahmengrößen L-XXL. Ja, das SB140 hat integrierte ISCG '05-Aufnahmen. Das Design ist für moderne Führungen mit niedrigem Profil ausgelegt. Je nach Marke kann es sein, dass einige ältere Modelle mit größeren KANN ICH DAS SB140 IN EIN MULLET-BIKE UMBAUEN UND HINTEN EIN 27,5 ZOLL-LAUFRAD oberen Führungen nicht passen. -
Seite 24: Lebenslange Garantie
So einfach ist das. Kein Kleingedrucktes. RECHTLICHER HINWEIS Yeti Cycles haftet nicht für Personen- oder Sachschäden, die durch das Fahren, den Transport oder die sonstige Nutzung deines Bikes entstehen. Für den Fall, dass dein Rahmen bricht oder anderweitig versagt, übernimmt Yeti Cycles gemäß den in der Garantie festgelegten Bedingungen keine Haftung und keine Verpflichtung, die über die Reparatur oder den Ersatz...
