Yeti ASR Benutzerhandbuch
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Yeti ASR
Inhaltszusammenfassung für Yeti ASR

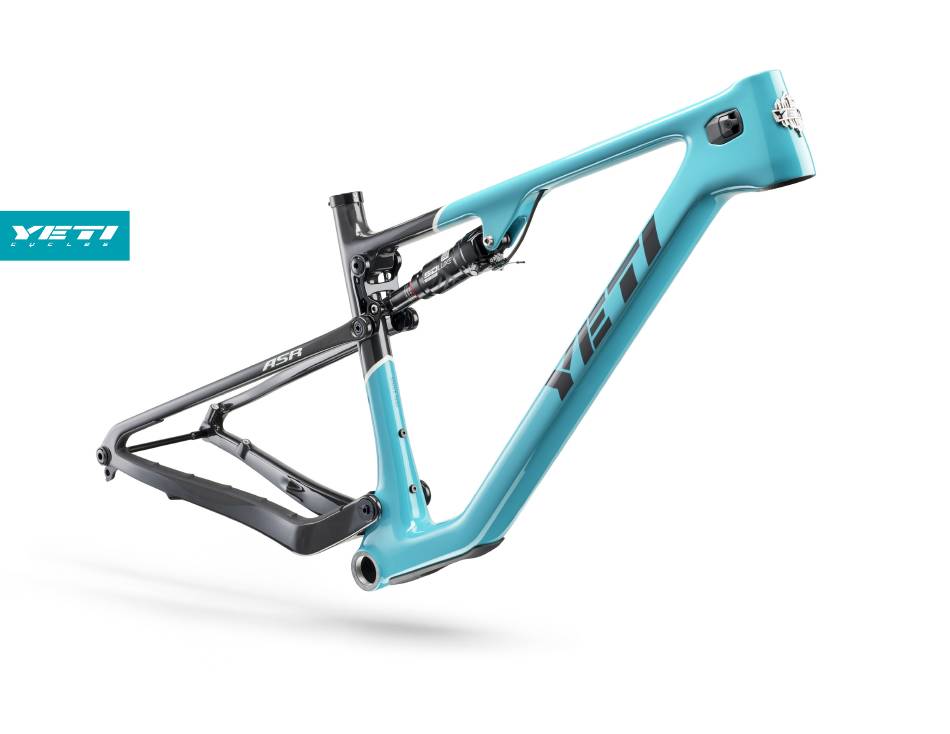

- Seite 1 YETI ASR BENUTZERHANDBUCH...
-
Seite 2: Inhaltsverzeichnis
INHALT BENUTZERHANDBUCH ALLGEMEINE INFORMATIONEN RAHMEN-FEATURES ASR GEOMETRIE RAHMENSTANDARDS WARTUNG RAHMENMONTAGE LAGERINSTALLATION KABELFÜHRUNG LEITFADEN ZUM EINBAU VON VARIO-SATTELSTÜTZEN EXPLOSIONSZEICHNUNG REPARATURKITS HÄUFIG GESTELLTE FRAGEN LEBENSLANGE GARANTIE KONTAKTINFORMATIONEN... -
Seite 3: Allgemeine Informationen
Dieses Handbuch beschreibt die grundlegende Einrichtung und Wartungsempfehlungen für dein neues Yeti. Es ist unmöglich, jede Situation oder Gegebenheit vorherzusehen, die während der Montage, des Setups und der Wartung deines Bikes auftreten kann. Yeti empfiehlt deshalb, alle Wartungs- und Reparaturarbeiten von einem autorisierten Yeti-Händler vor Ort durchführen zu lassen. -
Seite 4: Rahmen-Features
Wir wissen genau, dass du es mit einer Vario-Sattelstütze fahren wirst. niedrigeren Lenkerhöhe führt, ohne die Performance zu beeinträchtigen. ZWEI AUFNAHMEN FÜR TRINKFLASCHEN Das ASR bietet Platz für zwei Trinkflaschen im Innenraum des Hauptrahmens, damit du an besonders harten Tagen genug Flüssigkeit zu dir nehmen kannst. -
Seite 5: Asr Geometrie
GEOMETRIE ASR BENUTZERHANDBUCH 12 0 M M G A B E L S I T Z R O H R L Ä N G E E F F E K T I V E O B E R R O H R L Ä N G E L E N K W I N K E L ˚... -
Seite 6: Rahmenstandards
RAHMENSTANDARDS BENUTZERHANDBUCH F E D E R W E G 115 MM R A D G R Ö S S E 29 ZOLL R A H M E N G R Ö S S E XS, S, M, L, XL D Ä... -
Seite 7: Halte Dein Yeti Sauber Und In Schuss
Yeti empfiehlt dringend, beim Zusammenbau deines Rahmens einen Drehmomentschlüssel zu verhindern, dass schwerwiegende Probleme auftreten. Beachte bitte, dass die Wartungsintervalle verwenden. Die genauen Drehmomente für die einzelnen Teile des ASR sind unten aufgeführt je nach Klima, Trail-Bedingungen und Häufigkeit des Fahrens variieren können. Die Wartung sowie in der schrittweisen Anleitung zum Zusammenbau des Bikes in diesem Handbuch. -
Seite 8: Rahmenmontage
Rahmens führen. • 10 mm Führungsstifte Zugführungsklemme (3.18). Befestige sie mit Drehmoment: 5 Nm (oder handfest) WARNUNG: Die Wartung von Yeti-Bikes erfordert M4 x 25 mm Flachkopfschrauben (3.19). • 8 mm Führungsstifte spezielle Kenntnisse und Werkzeuge. Yeti Cycles Ziehe sie handfest an. Die Hardware kann nach empfiehlt, alle Wartungs- und Reparaturarbeiten von Verlegung der Zughülle mit 2-3 Nm angezogen... -
Seite 9: Qualitätsprüfung
BENUTZERHANDBUCH QUALITÄTSPRÜFUNG Setze 2 Sitzstreben-Drehpunktschrauben Setze im Link 2 Distanzscheiben (3.9) Setze am Hinterbau 2 Distanzscheiben (3.4) auf (3.6) von der Innenseite des Links aus ein, Bewege den Hinterbau einmal vollständig durch auf die unteren Lager (3.1). Die Seite der die Lager des Hauptdrehpunkts. -
Seite 10: Lagerinstallation
LAGERINSTALLATION BENUTZERHANDBUCH EINPRESSEN VON LAGERN IN DEN UMLENKHEBEL EINPRESSEN VON LAGERN IN DEN HAUPTDREHPUNKT Reinige alle vier äußeren Lagerlaufringe mit Isopropylalkohol und trage Lagerkleber auf. Reinige die beiden äußeren Lagerlaufringe mit Isopropylalkohol und trage Lagerkleber auf. (Loctite 609) (Loctite 609) Presse die beiden oberen Lager mit einem 10 mm x 19 mm Einpressdorn in den Link. -
Seite 11: Kabelführung
KABELFÜHRUNG BENUTZERHANDBUCH KABELFÜHRUNG AUF DER NICHT-ANTRIEBSSEITE KABELFÜHRUNG AUF DER ANTRIEBSSEITE HINTERRAD- BREMSE VARIO- SCHALTWERK SATTELSTÜTZE LOCKOUT HAUPTRAHMEN - HINTERBAU-ANSICHT VON UNTEN Führe die Bremsleitung zuerst durch die Zugführung auf der Nicht-Antriebsseite am Hinterbau, SCHALTWERK HINTERRADBREMSE die Kabeltülle und die obere Zugführung am Steuerrohr. Falls vorhanden, führe das Schaltseil durch die Zugführung auf der Antriebsseite des Hinterbaus, die Kabeltülle und die untere die Zugführung am Steuerrohr. -
Seite 12: Verkabelung Der Vario-Sattelstütze
KABELFÜHRUNG BENUTZERHANDBUCH VERKABELUNG DER VARIO-SATTELSTÜTZE Entferne die untere Zugangsklappe mit einem Führe die Außenhülle für den Zug der Die Öffnung unter dem Unterrohrschutz bietet Während du die Hülle durch die 3 mm Inbusschlüssel. Sattelstütze in die Zugeingangsöffnung auf der einen Zugang, durch den du mit dem Finger die Zugeingangsöffnung des Steuerrohrs schiebst, Antriebsseite des Steuerrohrs und schiebe sie so Hülle um die Biegung im Rahmen herum nach... -
Seite 13: Leitfaden Zum Einbau Von
Bitte überprüfe beide Maße, denn sie sind beide erforderlich, um sicherzustellen, dass die Vario-Sattelstütze richtig passt. Bei Fragen wende dich bitte an Yeti oder an deinen örtlichen Fahrradhändler. *Ziehe bei kabelgebundenen Vario-Sattelstützen 34 mm ab, um den Biegeradius der Zughülle zu berücksichtigen. -
Seite 14: Explosionszeichnung
EXPLOSIONSZEICHNUNG BENUTZERHANDBUCH 3.29 3.34 EXTRA ITEMS SUPPLIED IN KIT 3.24 3.28 3.36 3.30 3.37 3.24 3.22 3.15 3.29 3.16 3.13 3.20 3.19 3.19 3.20 3.21 3.33 3.14 3.18 3.21 3.17 3.25 3.31 3.24 3.26 3.35 3.27 3.27 3.27 3.31 3.25 3.23 3.31 3.11... -
Seite 15: Explosionszeichnung - Teileliste
ART.-NR. BESCHREIBUNG ANZAHL (NM) 3.19 300030177 SCHRAUBE, FLACHKOPF, M4 x 0,7 MM x 25 MM ASR HAUPTRAHMEN-BAUGRUPPE 3.20 300040563 FÜHRUNGSTÜLLE, DOPPELZUGFÜHRUNG, ASR YETI SATTELKLEMME, SCHRAUBVERSION, 36,4, T-SERIE, BIKE 300040561 UNTERROHRSCHUTZ, ASR 3.21 300060083 YOKE SQUEEZY, 36,4 300040569 RAHMENSCHUTZ, UNTERROHR, TRANSPARENT, ASR 3.22 300020056 LAGER, 6901-2RS, 12 MM x 24 MM x 6 MM INNENSECHSKANTSCHRAUBE, FLACH, 3.23... -
Seite 16: Reparaturkits
UNTERROHRSCHUTZ, MODELLJAHR 2024 ASR 300040564 HAUPTDREHPUNKTSCHUTZ FÜR HINTERBAU, ASR 300040566 OBERER KETTENSTREBENSCHUTZ; ASR 200020470 ASR 7075 LINK (LEGIERUNG) MIT LAGERN 2024-AKTUELL 200020469 ASR 6061 LINK (LEGIERUNG) MIT LAGERN 2024-AKTUELL 200020480 ASR REPARATURKIT FÜR DIE KETTENFÜHRUNG 2024-AKTUELL 300040559 AUFNAHMEPLATTE, KETTENFÜHRUNG; ASR 200020481 ASR RAHMENSCHUTZFOLIEN-KIT GLÄNZEND 2024-AKTUELL... -
Seite 17: Häufig Gestellte Fragen (1 Von 2)
Die Bikes der TURQ-Serie sind aus den hochwertigsten und leistungsstärksten Carbonfasern Die kurze Antwort ist, auf das ASR passt ein Reifen mit einer Breite von bis zu 2,4 Zoll. Das ASR hat gefertigt, die es gibt, und bieten das perfekte Gleichgewicht zwischen Steifigkeit, Haltbarkeit und eine ausgezeichnete Reifenfreiheit, aber die Reifengrößen variieren von Hersteller zu Hersteller,... -
Seite 18: Häufig Gestellte Fragen
Das ASR ist auf eine 55 mm Boost-Kettenlinie ausgelegt. Je nach Kurbel- und Kettenblattkonfiguration Das ASR nutzt eine 36,4 mm Sattelklemme. Die Rahmen der T-Serie verwenden die Bike Yoke kannst du auch andere Kettenlinien fahren, aber du musst sie vorher auf Freigängigkeit prüfen. -
Seite 19: Lebenslange Garantie
So einfach ist das. Kein Kleingedrucktes. RECHTLICHER HINWEIS Yeti Cycles haftet nicht für Personen- oder Sachschäden, die durch das Fahren, den Transport oder die sonstige Nutzung deines Bikes entstehen. Für den Fall, dass dein Rahmen bricht oder anderweitig versagt, übernimmt Yeti Cycles gemäß den in der Garantie festgelegten Bedingungen keine Haftung und keine Verpflichtung, die über die Reparatur oder den Ersatz...
