150
350
Schotterbett (Körnung 32 - 50 mm)
4 x Gummifüße LWPM L 250 x B 130 x H 40
Betonfundament
Alle Maße in Millimeter
Wenn die Installation einer Kondensatwanne erfolgt, versehen Sie den Abflussschlauch,
Kondensatwanne, Abflussrohr oder Siphon mit einem Heizband, um ein Einfrieren zu verhindern.
Ein Heizband für den Wannenboden ist in der Wärmepumpe bereits integriert. Sollte kein Heizband
eingebaut werden, kann es zu Frostschäden am Außengerät der Wärmepumpe kommen!
Fundamentplan - Verbindungsleitung
Monoblock PRO 8 - 14
1365
765
Hydraulische Verbindungsleitung
1 – 3
1 – 10
Abstand in Meter
Min. Durchmesser
DN20
DN25
der hydraulischen Leitung
Min. Dämmdicke
20 mm
30 mm
der Verbindungsleitung
2 Stück Frostschutzventile 1 Zoll AG (werden mit Außenteil mitgeliefert)
Info Systemtrennung:
Es dürfen keine Frostschutzventile eingebaut werden bei Verwendung einer
Systemtrennung und Wasser – Glykol – Gemisch!
145
Hydraulikanschluss der Außeneinheit (ROT) Dimension 1 Zoll
107
~ 66
250
min. 800
10 – 30
DN32
50 mm
Die Außeneinheit kann eine große Menge an
Kondensatwasser erzeugen.
200

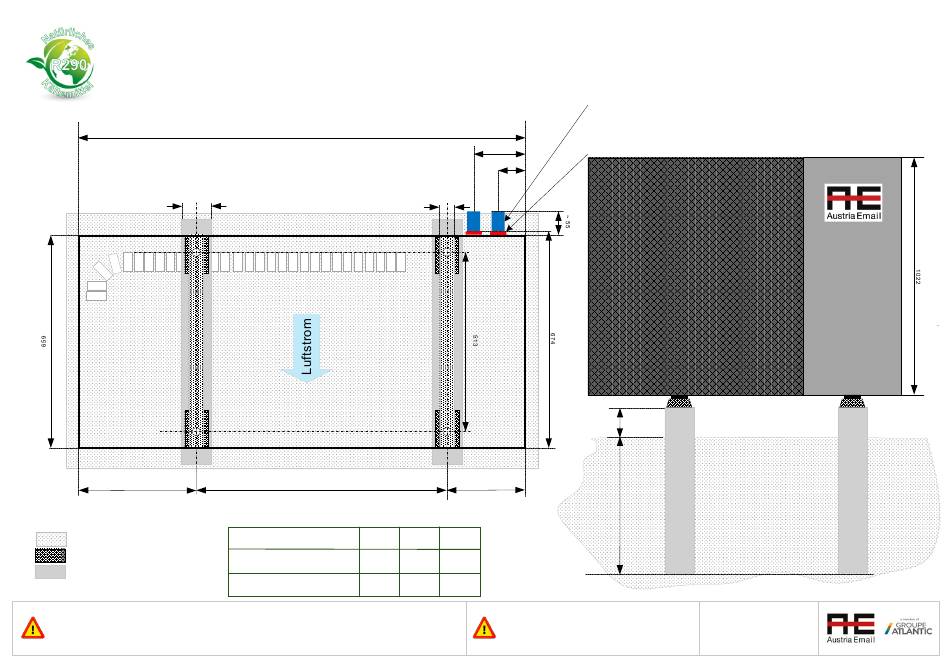

Fundamentplan
Monoblock PRO
8 - 14
STAND 08.05.2025/HOH
