Aufstellung der Außeneinheit Monoblock PRO 8 - 14
2365
0
3365
0
300
1000
Das Gerät darf nur im Freien gelagert werden!!
Das zu installierende Gerät darf nicht in einer geschlossenen Umgebung (Garage, Keller,...) gelagert werden, da dies im Falle eines Flüssigkeitsaustritts zu
einer potentiell entflammbaren Umgebung führen kann. Das Gerät darf nicht in der Nähe von Zündquellen ( offene Flamme, Gasgeräte...) aufbewahrt werden.
Lagerung an allgemein öffentlichen Orten verboten.
Im Sicherheitsbereich dürfen sich keine Zündquellen, Fenster, Türen, Lüftungsöffnungen, Licht-
schächte, Öffnungen zur Kanalisation und dergleichen befinden. In dem Schutzbereich dürfen sich
auch keine Zündquellen wie Steckdosen, Schütze, Lichtschalter, Lampen, elektrische Schalter
oder andere dauerhafte Zündquellen befinden. Der Schutzbereich darf sich nicht auf
Nachbargrundstücke oder öffentliche Verkehrsflächen erstrecken.

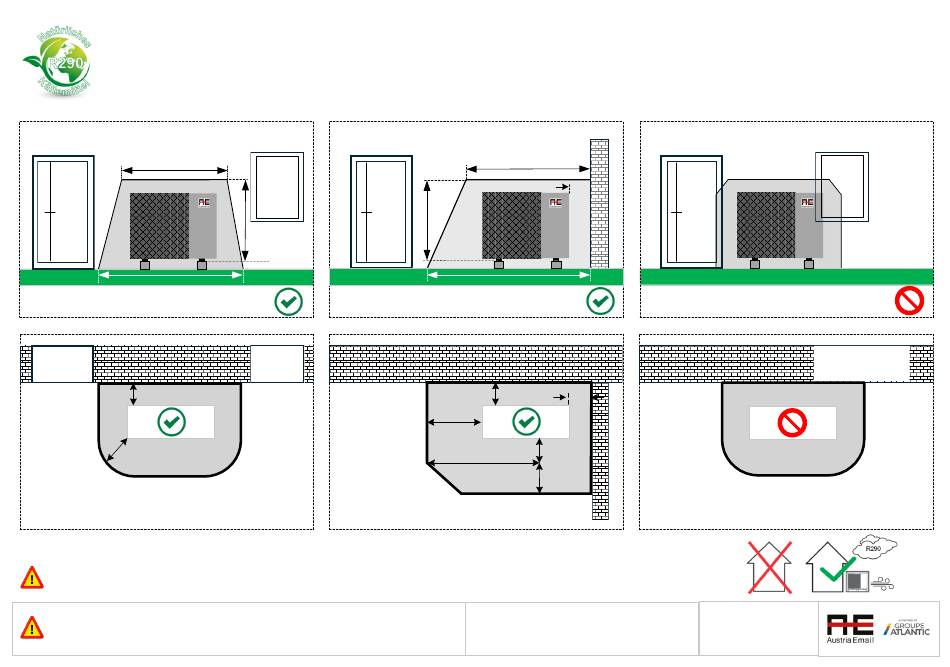

Mindestabstände der Außeneinheit
1500
0
1500
2365
500
2865
300
500
1000
500
1800
Bitte beachten Sie die Warn- und Hinweispflicht für die
Handhabung, Lagerung und Aufstellung von
Wärmepumpen mit dem Kältemittel R290 lt. Montage-
und Betriebsanleitung.
0
Lichtschacht
Aufstellung Außeneinheit
Monoblock LWPM 8 - 14
PRO
STAND 21.05.2025/HOH
