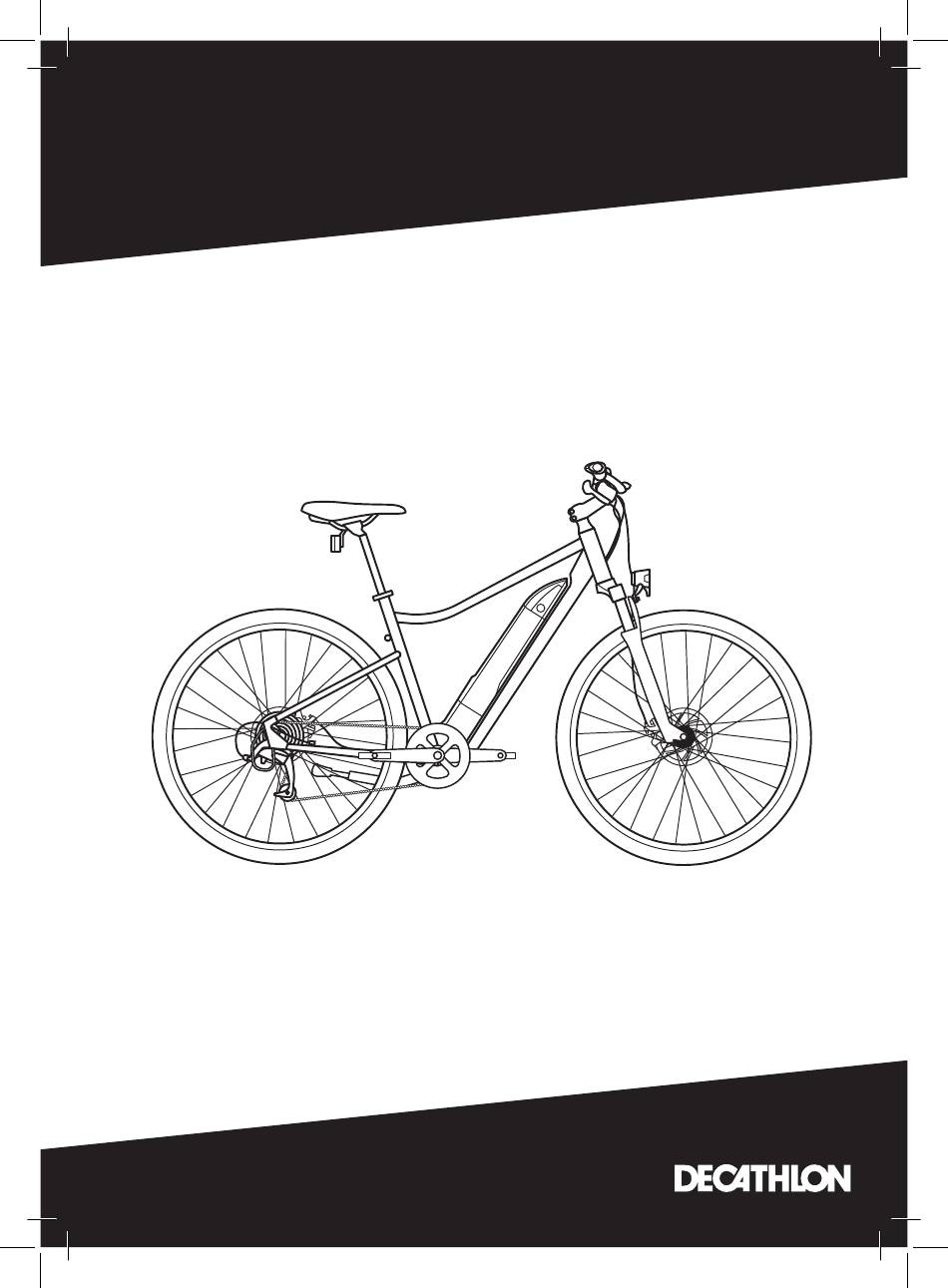

- Seite 1 Datum der letzten Aktualisierung: 16/01/2023 DE - Bedienungsanleitung RIVERSIDE 520E...
- Seite 2 Sehr Viele Bitte zu pr Verge ler un Wir e freie Fahrr Ein E SIDE sein. Versi Hier e ren.
- Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde Vielen Dank, dass Sie ein RIVERSIDE mit elektrischem Hilfsmotor gekauft haben. Bitte lesen Sie das Handbuch, um in vollem Umfang von Ihrem Fahrrad RIVERSIDE 520E zu profitieren. Vergessen Sie nicht, dass ein Fahrrad mit elektrischem Hilfsmotor kein Mofa ist - um schnel- ler und weiter zu fahren, ist körperlicher Einsatz erforderlich.
- Seite 4 Anweisungen für den vollen Genuss Ihres Elektro-Fahrrads < 3 bar 4 - 5 bar Tech Funk 2. Sollte der Reifen nicht ausreichend aufgepumpt sein, 1. Die Leistung und das Verhalten sind optimal mit einem DISP steigt das Risiko eines Schadens Reifendruck zwischen 4 und 5 Bar Besc 20°...
-
Seite 5: Inhaltsverzeichnis
INHALT PRODUKTBESCHREIBUNG ................6 Technische Merkmale des Fahrrads mit elektrischem Hilfsmotor ........6 Funktionsweise der elektrischen Antriebsunterstützung ..........6 DISPLAY UND STEUERELEMENTE ............... 7 Beschreibung Display und Funktionen ................7 MOTOR ......................9 AKKU UND LADEGERÄT ................9 Eigenschaften und Garantie der Batterie ................9 Autonomie .......................... -
Seite 6: Produktbeschreibung
PRODUKTBESCHREIBUNG Die ele Die Ge Sie tre Technische Merkmale des Fahrrads mit elektrischem Hilfsmotor Die rest Der Un Der St Bei inte die Inte Akku Drehgriff und Verriegelung der Batterie Controller Steuerungsbildschirm Kabel zwischen Steuerungsbildschirm und Controller MOTOR digk Tretlagergehäuse mit Drehmomentsensor bsun Funktionsweise der elektrischen Antriebsunterstützung Das Elektro-Fahrrad kann mit oder ohne Assistenz verwendet werden, indem Sie den Knopf EIN/AUS drücken oder... -
Seite 7: Display Und Steuerelemente
Die elektrische Assistenz schaltet sich nicht ein oder aus in folgenden Situationen: Die Geschwindigkeit übersteigt 25 km/h Sie treten die Pedale nicht Die restliche Batteriekapazität ist unzureichlich Der Unterstützungsmodus „0“ ist gewählt Der Steuerungs-Bildschirm ist ausgeschaltet Bei intensiver Nutzung oder bei extremen Wetterbedingungen kann sich die elektrische Assistenz ausschalten, um die Integrität des Systems zu erhalten DISPLAY UND STEUERELEMENTE Beschreibung Display und Funktionen... - Seite 8 Taste für Beleuchtung Kurz drücken, um die Vorder- und Rücklichter sowie die Hintergrundbeleuchtung des Der Mo Bildschirms ein- und auszuschalten ein hoh Mit langem Druck die Einstellungen öffnen druckp renzt. Geschwindigkeitsanzeige** „Fußgänger“-Modus: Eige Ermöglicht, das Fahrrad ohne in die Pedale zu treten mit maximal 6 km/h im Fußgänger- modus zu bewegen.
-
Seite 9: Motor
- Die Beachtung der Vorschriften bezüglich der Belastung und des Batteriegehäuses: Wenn alle Bedingungen für einen korrekten Gebrauch erfüllt sind, wird die Reichweite des RIVERSIDE 520E für einen 75 kg schweren Radfahrer bei leichtem Wind im Modus 1 auf etwa 100 km geschätzt. -
Seite 10: Übliche Vorsichtsmaßnahmen
Übliche Vorsichtsmaßnahmen Nicht Temperaturen über 50°C aussetzen. Außerhalb dieses Bereiches wird die Autonomie beeinträchtigt. +50° < +10°C +10°C / +50°C > +50°C Lagerungsbedingungen: Der Akku muss in geladenem Zustand an einem kühlen (zwischen +10 °C und +25 °C), trockenen und vor Sonneneinstrahlung geschützten +10°C Ort gelagert werden. - Seite 11 Lassen Sie Kinder niemals mit der Batterie spielen oder sie manipulieren. Nicht eintauchen. tzten Verwenden Sie keinen Hochdruckreiniger. Die Batterie und die anderen elektrischen Komponenten sind widerstandsfähig gegen Regen. Ihre Batterie kann 500-mal völlig aufgeladen und entladen werden, ohne erhe- blich an Leistung zu verlieren.
-
Seite 12: Einschub Und Entnahme Des Akkus
Einschub und Entnahme des Akkus Einrichtung: Bevor Sie Ihre Batterie in ihr Gehäuse setzen, versichern Sie sich, dass die Verriegelung geöffnet ist und das Einsetzen der Batterie nicht behindert. Entnahme: Vergessen Sie nicht, Ihre Batterie zu entriegeln, bevor Sie sie aus ihrem Gehäuse nehmen. -
Seite 13: Laden Des Akkus
Laden des Akkus Beginn der Ladung rote LED. 6h30 Am Ende des Ladevorgangs leuchtet die LED grün. LED blinkt rot, Problem während des Ladevorgangs, kontaktieren Sie den Kundendienst. Das komplette Aufladen (von 0 auf 100%) dauert 6h30 Pflege und Lebensdauer Lagern Sie den entladenen Akku nicht (1 blinkende blaue LED), um eine Tiefent- ladung zu vermeiden, die zu Fehlfunktionen führen kann. -
Seite 14: Akku-Selbstdiagnose
Akku-Selbstdiagnose 11% - 20% 21% - 40% 41% - 60% 61% - 80% 81% - 100% Der Akku muss dringend geladen werden. <10% Spannungsbedingte Abschaltung Temperaturbedingte Abschaltung Kurzschluss- Schutz Bitte bringen Sie Ihren Akku zum Kundendienst. Anderer Schutz LED ausgeschaltet LED leuchtet LED blinkt... -
Seite 15: Informationen Zur Sicherheit
Ändern Sie niemals Bestandteile des Fahrrads oder sein elektrisches Sys- tem! Jegliche Änderung ist gefährlich und gesetzlich verboten. Falls ein verändertes Fahrrad eine Panne oder einen Unfall erleidet, über- nimmt Decathlon auf keinen Fall die Reparaturen (Garantieverlust). Sie sind außerdem für jeglichen durch das Fahrrad verursachten Unfall rechtlich verantwortlich. -
Seite 16: Instandhaltung
Achtung: Das Gewicht des Fahrrads kann die zulässige Höchstlast Ihres Montage-/Reparaturständers oder Ihres Autoträgers überschreiten. Wir empfehlen, das Fahrrad mit elektrischem Hilfsmotor nach 6 Monaten für den ersten Service in Ihr DECATHLON Geschäft zu bringen. 6 Monate Führen Sie Instandhaltungsarbeiten immer mit einer guten Beleuchtung durch. -
Seite 17: Fehlercode A
Speichen an Ihr DECATHLON Geschäft. Weitere Informationen zu Nutzung, Wartung, Kundendienst oder Fragen finden Sie auf der DECATHLON Support-Website: www.support.decathlon.fr/ oder im Laden DECATHLON. Um die Version des Controllers auf Ihrem Fahrrad und die betreffenden Fehlercodes zu erfahren, vorerst den Motoranschluss trennen. -
Seite 18: Fehlercode B
Anormale Spannung im Drehmo- Batterie wieder einsetzen und Fahrrad einschalten. mentsensor Wenn der Fehler verharrt, begeben Sie sich für die Reparatur in eine DECATHLON-Werkstatt. 32 / 33 Überprüfen Sie, ob der Anschluss an den Motor hineingedrückt und verbunden ist. Wenn der Fehler Motorfehler verharrt, begeben Sie sich für die Reparatur in eine... - Seite 19 Überprüfen Sie, ob der Anschluss des Steuerungs- Verbindungsfehler zwischen bildschirms hineingedrückt ist. Wenn der Fehler Steuerungsbildschirm und Controller verharrt, begeben Sie sich für die Reparatur in eine Décathlon-Werkstatt. Begeben Sie sich in ein Decathlon-Geschäft für eine Fehler Controller Diagnose und eventuelle Reparatur Steuerungsbildschirm-Verbindung Motor-Verbindung...
-
Seite 20: Anhang 1: Anzugsmoment Bauteile
ANHANG 1: ANZUGSMOMENT BAUTEILE Bauteil Anzugsmoment Schraube der Sattelklemme 9 +/- 1 Nm Bewa Das F Bügel / Vorbau 9 +/- 2 Nm auf Te Nicht Radgabel / Vorbau 9 +/- 2 Nm hmen Diese Steuerungsbildschirm Keine Bewegung aufgru Garan Sattelklemmung 10 +/- 1.5 Nm Jedes... -
Seite 21: Inhalt Der Kommerziellen Garantie Ihres Fahrrads Mit Elektrischem Hilfsmotor
