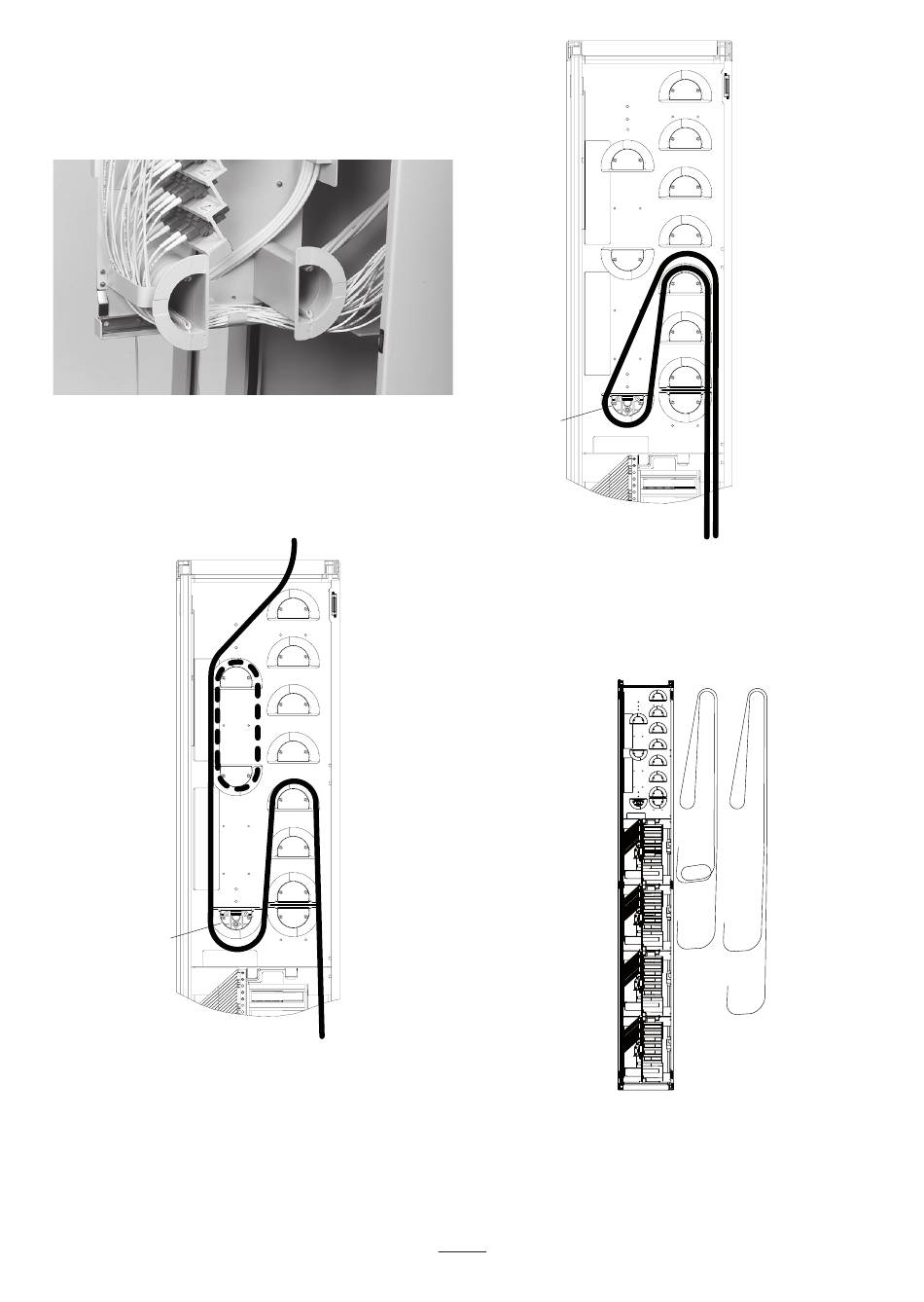

Führung Der Patchkabel - Commscope Fist-Sodf2 Montageanweisung

6.2 Führung der Patchkabel
6.2.1 Die empfohlene Länge für Patchkabel im Gestell beträgt 3m für
Einführung und 5m für Durchverbindung. Mit diesen Längen können alle
Positionen auf allen Modulen im Gestell erreicht werden.
A Einführung der Patchkabel von oben.
6.2.2 Die Patchkabel unter der vorderen Spindel und dem
Ablagewinkel zwischen den Spindeln zur Rückseite des Gestells führen.
Dort etwas Reserve im Kabel lassen. Nicht straff führen.
Einführung der Patchkabel in das SODF
A
6.2.3 Von der Kabeleinführung oben werden die Patchkabel über
die linke, untere Spindel (A) geführt und danach, der verbleibenden
Kabellänge entsprechend, auf einer geeigneten Spindel auf der rechten
Seite abgelegt. Hier keine Reserve lassen sondern die Patchkabel
geradlinig über alle Spindeln führen.
Durchverbindung
A
6.2.4 Die Überlänge der Patchkabel über die linke, untere Spindel (A)
führen und danach, der verbleibenden Kabellänge entsprechend, auf
einer geeigneten Spindel auf der rechten Seite ablegen.
Oben
1
2
3
4
6.2.5 Beispiele für die Kabelführung bei Durchverbindung für die
Einführung von oben.
