4

Kabelmontage

4.1

Vorbereitung des Kabels

> 2,5 - 2,8m für Modul 1
> 2,9 - 3,2m für Modul 2
> 3,3 - 3,6m für Modul 3
> 3,7 - 4,0m für Modul 4

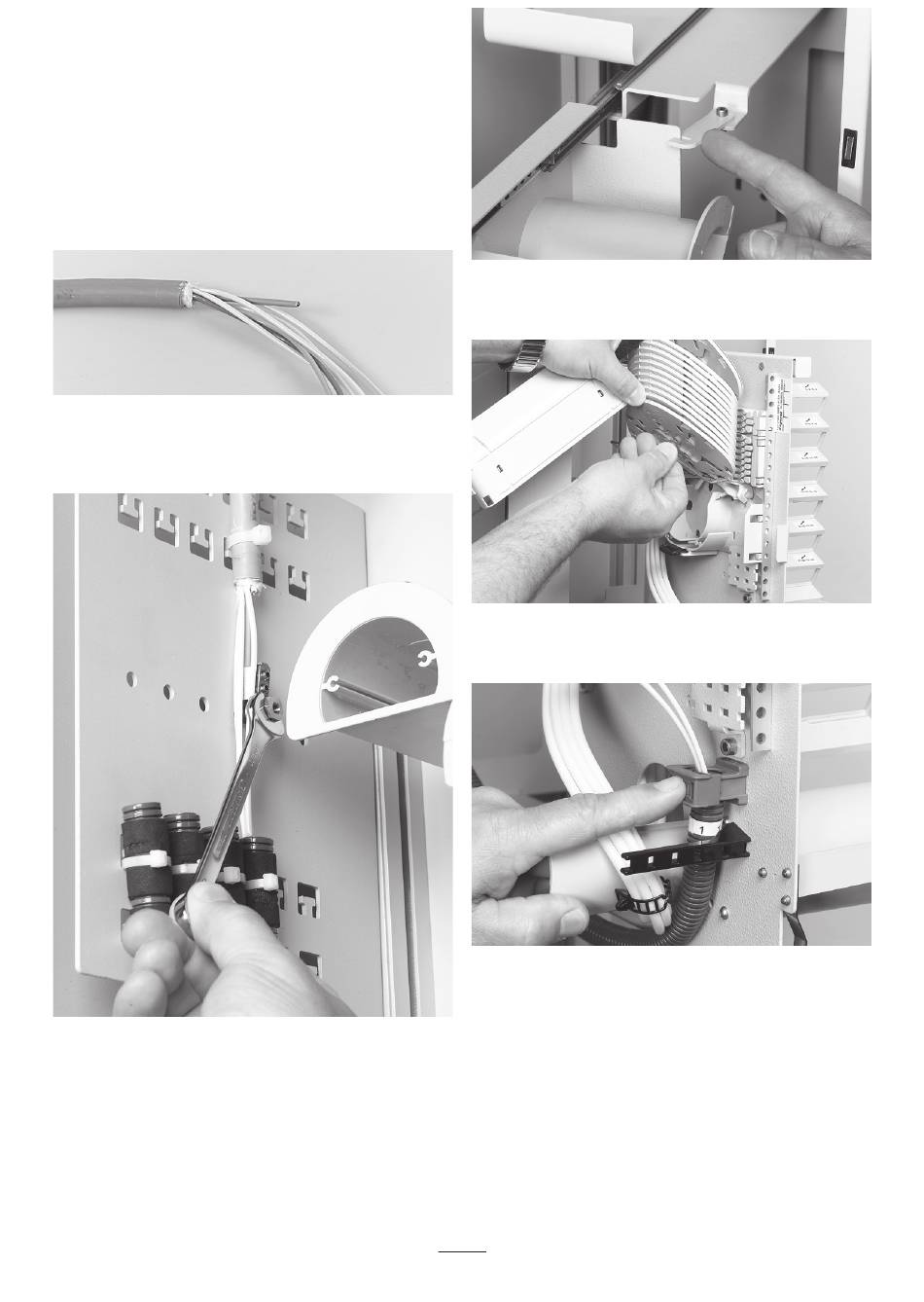

4.1.1 Kabelmantel entsprechend der Position des Moduls absetzen
(Tabelle).
4.1.2 Das Zentralelement auf ca. 50 - 60mm einkürzen.
4.2 Bündeladerkabel
4.2.1 Kabel mit Kabelbinder an der CAP befestigen. Das
Zentralelement wie dargestellt mit der UCT (universal cable termination)
abfangen.
4.2.2 Die Enden der Bündeladern mit Isolierband bündeln und durch
den entsprechenden Flexschlauch zum Modul schieben. Die Länge der
Flexschläuche ist definiert und sollte nicht verändert werden.
4.2.3 Den Auszug vollständig herausziehen und mit dem Bügel gegen
Rücklauf sichern.
4.2.4 Den Deckel vom FAS-Block abnehmen, die Kassetten nach ob
klappen und mit dem Metallbügel an dieser Stelle fixieren.
4.2.5 Den Flexschlauch mit den Bündeladern in die Halteschelle
einrasten und mit der Schellenabdeckung sichern. Der Flexschlauch wird
immer hinter den Modulen geführt.
4
