CommScope FIST-SODF2 Montageanweisung Seite 3

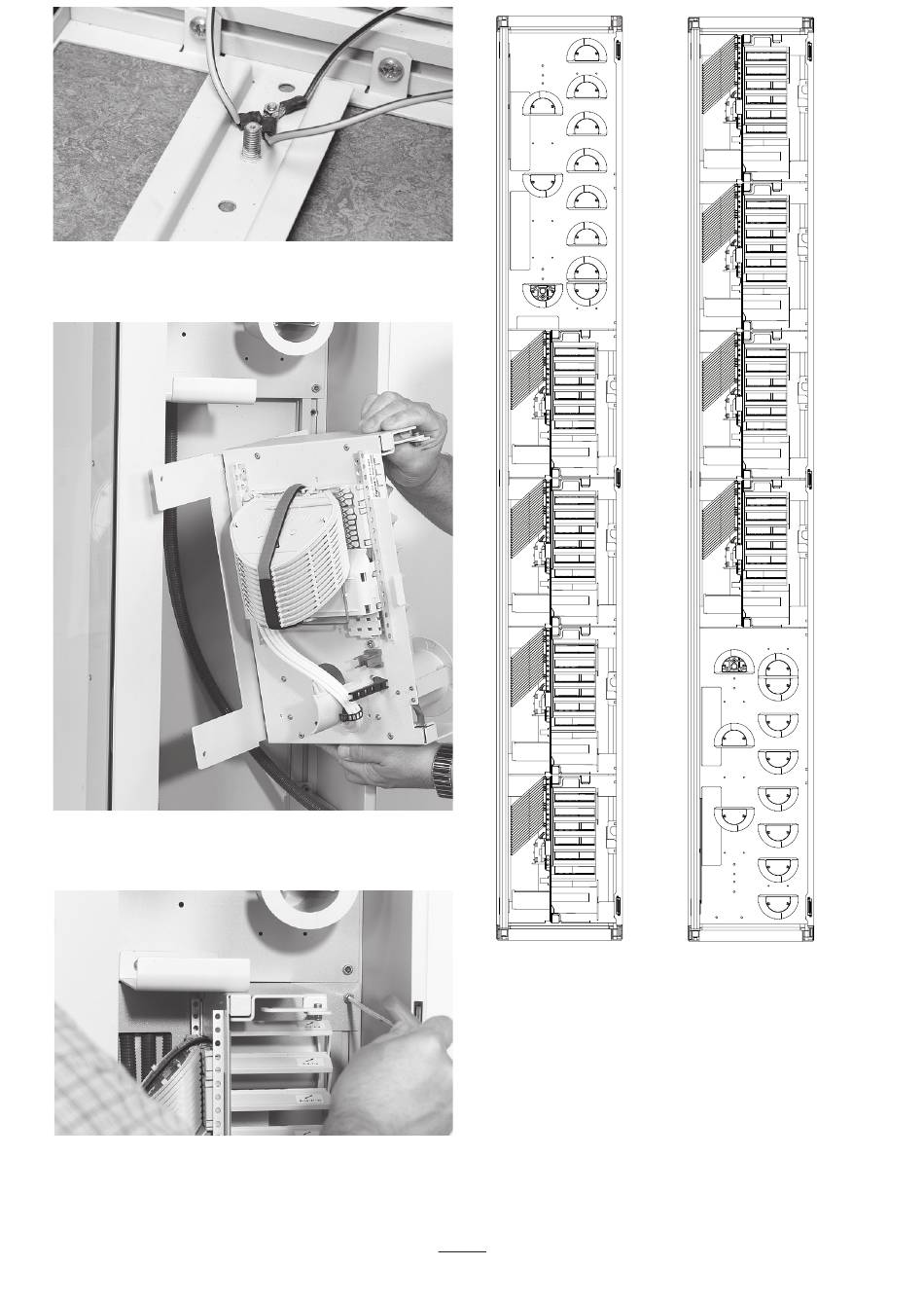

3.4 Erdung am zentralen Erdungsanschluss (oben oder unten)
anschließen. Vorgaben des Auftraggebers beachten.
3.5 Das Modul, leicht angeschrägt, in das Gestell einbringen.
Danach an den Profilen zur gewünschten Position schieben.
3.6 Modul mit den 4 Schrauben im Gestell fixieren.
3.7 Die Zeichnungen zeigen die Konfiguration wenn die Kabel von
Oben bzw. von Unten eingeführt werden.
Hinweis: Kabel und Patchkabel werden grundsätzlich von der selben
Seite ins Gestell eingeführt.
3.8 Um die Kabeleinführung von Oben nach Unten zu verlegen,
muss die Spindelplatte von Oben nach Unten versetzt werden.
Die Spindeln müssen dann gespiegelt angeordnet werden. Die
Kabelabfangungsplatte muss ebenfalls von Oben nach Unten
gebracht werden. (Dieser Umbau ist nur möglich, wenn die komplette
Spindelplatte ihre Position von Oben nach Unten ändert.)
3
1
2
3
4
4
3
2
1
